Диагностика бендикса стартера и ремонт своими руками

В стартере немаловажное значение отдается бендиксу, в случае поломки которого не будет возможности завести двигатель. И, если при запуске слышится характерный металлический звук, это говорит о незамедлительной замене этой детали.

Квалифицированными мастерами не рекомендуется даже пытаться проводить ремонт бендикса, по их словам гораздо целесообразней поменять старую износившуюся деталь новый бендикс. Такая своевременная замена бендикса, а не его ремонт, позволит предотвратить разбалансировку внутренних частей с перспективой повышенного износа двигателя стартера.

Предназначение

Бендикс иначе называют обгонной муфтой, который относится к рабочему органу, находящемуся в стартере автомобиля. Крутящий момент передается шестерней от двигателя стартера к маховику ДВС. Но шестерня не может находиться в длительном сцеплении с маховиком, так как работа стартера должна занимать незначительное время, после чего он должен остывать. И для того чтобы подстраховать двигатель стартера от воздействия ДВС, предназначен бендикс.

Диагностика

Даже с богатым опытом мастеру трудно с ходу разобраться с неполадками в стартере.

Ведь причиной для замены бендикса могут стать не только стершиеся зубья шестеренки бендикса, это могут стать и стершиеся втулки, на которые насажен вал стартера, а может быть и часто встречающаяся причина – испорченность втягивающего реле. Так что для того чтобы выявить причину этой испорченной детали, необходим опыт. Некоторые мастера проводят диагностику на специальных стендах в нескольких нагрузках:

• Под нагрузкой;
• Без нагрузки.

А кому-то достаточно провести рукой, чтобы понять необходимость замены бендикса.

Самостоятельная замена

Самостоятельная замена бендикса не столь проста, как кажется на первый взгляд. Чтобы его поменять даже на самом простом отечественном автомобиле потребуется снять стартер, а эта работа может сопровождаться рядом сложных моментов. И все-таки можно попробовать провести замену самостоятельно. И так, что необходимо сделать:

• Снять стартер. Для этого открыв капот необходимо отсоединить отрицательный провод с аккумуляторной батареи. Автомобиль надо загнать на смотровую яму. С помощью гаечного ключа надо открутить крепление положительного провода аккумулятора к втягивающему реле. После чего снимаются две клеммы, обращая внимание на состояние изоляции на проводах. С помощью шестигранника открутить кронштейн. Затем, с помощью накидного ключа откручивается нижний болт, который держит стартер. Этот процесс довольно хлопотный. После этого выворачивается верхний болт крепления и откручивается кронштейн, с помощью которого происходит крепление стартера к блоку. После этих работ стартер аккуратно вынимается.
• Открутив шпильки вдоль всего стартера и те, которые крепят крышку, стартер разделить две части. Вынув щеточный узел и ротор, рекомендуется прочистить все части стартера.
• Затем необходимо снять стопорное кольцо с вала ротора и извлечь изношенный бендикс меняя его на новый. Сразу же проверить состояние втулок и вилки. Чтобы снять вилку необходимо провести аккуратную выемку резиновой заглушки и извлечь необходимый элемент.
• Выпрессовка втулки осуществляется с помощью головки подходящего размера. В случае износа этих деталей их стоит сразу же заменить новыми. Втулки обратно загоняются с помощью молотка. При этом стоит помнить, что удары должны быть несильными и проводиться через специальную деревянную подкладку.
• Сбор стартера производится в обратном порядке, после чего проверяют его работоспособность.

Актуально ли делать ремонт

С теоретической точки зрения, чтобы поменять бендикс нет никаких проблем, но с практической стороны дела – это несколько обременительно и затруднительно, но вполне выполнимо.

Но что можно сказать о ремонте бендикса? В принципе, даже, по мнениям профессионалов разговоров о ремонте этой детали не должно даже возникать.

Это объясняется тем, что современные машины имеют практически одинаковую износостойкость деталей, находящихся в едином узле. А значит, можно быть уверенным в том, что если износилась одна шестеренка, то вслед за ней, практически сразу, испортится следующая и так далее. Поэтому, гораздо практичней полностью поменять бендикс, к тому же стоимость самой детали невысока.

Какова последовательность действий

Итак, чтобы поменять бендикс следует провести:

• Снятие стартера;
• Разбор стартера;
• Замена старого бендикса на новую деталь;
• Собрать стартер в обратной последовательности.

Приступая к выполнению работ по замене бендикса желательно полностью снять аккумулятор, так как даже короткое замыкание может привести к серьезным последствиям. В случае появления каких-либо вопросов или сомнений стоит обратиться за советом к профессионалу.

Во время работы на стартер действуют внешние раздражители, он подвергается воздействию грязи и влаги, что неблагоприятным образом сказывается на его функциональности. И поэтому часто встречающейся неисправностью электромотора, может быть — пробуксовка обгонной муфты, более известной среди автолюбителей, как бендикс.

Дабы избежать существенных затрат на ремонт стартера в сервисных центрах можно эту процедуру провести в домашних условиях. Да, дело непростое и хлопотное, но когда вы знаете свою «железную лошадку» от маленького винтика до спидометра – вам все по плечу!

Что же такое бендикс?

Бендикс — это обгонная муфта свободного хода, которая состоит из шестерни и специального устройства, и всё это находится в корпусе стартера.

Агрегат в исправном состоянии:

• прокручивается только в одну сторону;
• при попытке повернуть его в другую – стопорится.

Как работает бендикс стартера? При повороте ключа зажигания до упора, бендикс приводится в движение с помощью якоря втягивающего реле. Шестеренка сцепляется с маховиком коленвала и раскручивает его. Горючая смесь воспламеняется в камерах сгорания и двигатель начинает работать.

Как только обороты вращения коленвала превышают частоту вращения самого электродвигателя, тогда обгонная муфта рассоединяет шестерню и вал стартера.

Характерные черты неисправности стартера

Возможные неполадки	Основная причина	Как отремонтировать
При повороте ключа зажигания на пуск — стартер не включается.	Разряжен или неисправен аккумулятор.	Необходимо зарядить или заменить батарею.
Переключатель скоростей не находится в положении «P» или «N» (для коробки-автомат).	Поставить в положение «Р».
Поврежден контакт провода массы с двигателем.	Отремонтировать контакт массы (очистить клеммы или подтянуть болты).
Пришел в негодность переключатель блокировки КПП.	Поставить новый переключатель блокировки КПП.
Отсоединен разъем на управление стартером (контакт 50).	Устранить.
Щетки стартера зависли или износились.	Замерить длину и свободный ход щеток в щеткодержателе.
Неисправность втягивающего реле.	Втягивающее реле отремонтировать или заменить.
Большой износ коллектора якоря.	Коллектор заменить.
Отсутствует контакт между обмоткой и коллектором якоря.	Определяется проверкой.
Медленное вращение двигателя стартером.	Плохой контакт массы с двигателем.	Улучшить контакт провода массы.
Разряжен аккумулятор.	Проверить генератор.
Втулки стартера сильно износились.	Поставить новые втулки.
Барахлит втягивающее реле.	Отремонтировать втягивающее реле.
Статорная или якорная обмотки пробивают на массу.	Статор или якорь заменить.
Износ щеток.	Заменить щетки.
Провод от стартера до аккумулятора — перебит.	Заменить провод.
Стартер крутит, а двигатель — нет.	Повреждения или износ бендикса.	Отремонтировать или поменять бендикс.
Часть редуктора разрушилась.	Заменить редуктор.
Вместе с двигателем вращается и стартер.	Испортился замок зажигания.	Заменить замок.
Отказ втягивающего реле.	Ремонт или замена втягивающего реле.

Если говорить про признаки неисправности бендикса стартера, то можно слышать шум вращающегося стартера, при запуске автомобиля, а сам вал двигателя не прокручивается. Это ведущая шестерня не входит в зацепление с маховиком коленвала. Это и ответ на вопрос, как проверить бендикс стартера, не снимая его с автомобиля?

В таком случае, требуется замена бендикса на электродвигателе или его ремонт.

Ремонт обгонной муфты

Нужно взять подходящие по размеру ключи, отвертки и ваши «золотые» руки! Выполняя ремонт бендикса стартера своими руками, автовладелец в первую очередь должен попробовать очистить агрегат от загрязнения, без его разборки (а вдруг получиться — реанимировать).

Для этого нужно:

• снять стартер с авто;
• погрузить часть электромотора с бендиксом в емкость с бензином на 5-7 часов;
• иногда подходить и прокручивать шестерню муфты в бензиновой посудине;
• достать и хорошо просушить агрегат.

Если неисправность осталась, значит нужно снять и разобрать обгонную муфту стартера для ремонта.

Как снять бендикс со стартера (на примере ВАЗ 2114)

1. Сначала нужно снять минусовую клемму с аккумуляторной батареи и используя ключ, открутить верхние крепежные винты, которые присоединяют стартер к картеру сцепления. Третьего болта быть не должно, но если вам повезло – тогда нужно изловчиться, дабы его отвинтить.

2. Теперь нужно отсоединить провода подходящие к электродвигателю.

3. На этом этапе можно посмотреть состояние маховика (его зубья).

4. Дальше, отверткой нужно открутить два винта расположенные на крышке стартера и снять гайку на втягивающем реле (крепление выхода обмотки).

5. Теперь вы можете снять шайбу-скобу и с помощью ключа снять стяжные болты.

6. Осмотрите втулки на предмет износа.

7. Для последующих действий возьмите резиновый или деревянный молоток, которым нужно нанести несколько ударов по нижней части корпуса стартера и разъединить его.

8. Визуально оцените состояние обмоток и щеток.

9. Отверткой подцепите уши бендикса и достаньте их из вилки.

10. Теперь сбейте первое стопорное кольцо (можно с помощью ключа и молотка), а второе – снимите отверткой.

11. Снимите обгонную муфту.

Как осуществить замену механизма?

Возьмите новую обгонную муфту и установите на место изъятого бендикса. Обязательно промойте все детали механизма, пазы наружной обоймы, зачистите заусеницы на рабочих поверхностях.

Внимание: перед сборкой агрегата нужно обработать смазкой все подлежащие этому элементы механизма.

После установки стартера на место, подключите аккумулятор и заведите двигатель. Если все манипуляции были произведены верно – значит ваш автомобиль готов к эксплуатации.

Видео: замена бендикса стартера (инструкция).

На этом ремонт бендикса своими руками полностью завершен!

Советы бывалых

1. В процессе монтажа стартера важно проверить целостность шестерни бендикса и привода агрегата.
2. Стартер нельзя ронять, это сложный электроприбор, который может подвергнуться повреждению внутренних составляющих.
3. Перед тем как разобрать бендикс стартера, проверьте обязательно заряд аккумуляторной батареи. Такая проблема часто вызывает ложную панику и необдуманные действия мастера.
4. Если вы обнаружили треснутую или изношенную пластиковую шайбу, то ее нужно заменить.
5. При покупке нового бендикса, имейте при себе старый агрегат. Часто различные муфты отличаются между собой мелкими деталями, которые визуально не запоминаются.
6. При разборке стартера в первый раз, желательно процесс демонтажа записать на бумажку, дабы не допустить малейших оплошностей, при его сборке.

Сложности при разборке стартера

Наиболее распространенная загвоздка при ремонте бендикса – снятие стопорного кольца, и обратная его сборка.

У ограничительного кольца есть прорезь для стопорного. Одевается с противоположной стороны от бендикса.

При разборке втягивающего реле следует обязательно снимать контакты с обмотки, чтобы не повредить механизм. При размещении щеток внутри держателя необходимо визуально оценить их состояние, при расслоении нужно обработать их на точильном камне и вставить в отверстия держателя.

Проверка бендикса и его ремонт без разборки стартера

Проверить бендикс можно непосредственно на автомобиле, не снимая весь агрегат. Для этого нужно:

1. Включить передачу;
2. Выжать педаль тормоза;
3. Запустить стартер.

Если при этом вы услышите звук вращения якоря, значит бендикс пробуксовывает и нуждается в ремонте или замене на новый.

Для начала можно попробовать провести небольшой ремонт и удалить загрязнения бендикса без разборки стартера. Для этого:

• снимите стартер с автомобиля (видео-инструкция в конце статьи);
• погрузите его целиком в емкость с бензином и оставьте там на несколько часов;
• не вынимая стартер из ёмкости, несколько раз прокрутите шестерню муфты для лучшей промывки пазов;
• выньте и просушите стартер.

Если в результате такого «не хитрого» ремонта неисправность не устранится, придется снимать и разбирать обгонную муфту.

Принцип работы

Бендикс стартера имеет шестерню, которая контактирует с маховиком двигателя автомобиля. Для того, чтобы запустить двигатель необходимо, чтобы стартер начал вращать его со скоростью от пятидесяти до ста оборотов в минуту. Он не должен вращаться быстрее, так как для этого не предназначен. Он может работать интенсивно только на коротких промежутках времени. И именно по этой причине может возникнуть опасная ситуация в момент запуска самого двигателя. В этой системе должно все работать четко, так как малейшая задержка может обернуться для него крахом. В том случае, когда водитель вовремя не выключил стартер после запуска двигателя внутреннего сгорания, в работу вступает защитный элемент бендикс.

Скорость двигателя автомобиля гораздо выше скорости стартера, так вот роль бендикса в данном случае – защита стартера от передачи на него вращающего момента от двигателя внутреннего сгорания. Вращения бендикса происходит только в одну сторону, он не соединен с валом двигателя жестко, в свободном состоянии он может прокручиваться. И в тот момент, когда скорость двигателя внутреннего сгорания начинает превышать скорость стартера, муфта (еще одно название бендикса) свободно проворачивается.

Конструктивно муфта имеет следующий вид: два кольца, а между ними расположены шарики или цилиндры, которые в свою очередь подпираются пружиной. Конструктивные продуманные канавки на внутренней стороне одного из колец, в которых находятся эти цилиндры, позволяют создавать заклинивание при вращении в одну сторону, а свободное в другую. Бендикс имеет еще одну распространенную вариацию – храповая обгонная муфта. Но эта версия, как правило, используется на велосипедах. Но для того, чтобы понять принцип работы бендикса можно ее бегло рассмотреть. Она используется как привод, когда мы крутим педали – муфта крутиться, и велосипед едет вперед, а когда пытаемся покрутить в обратном направлении – срабатывает тормоз. Надеюсь, мой пример ясен.

Как уже упоминалось выше, бендикс стартера может иметь еще несколько вариантов. К примеру, вал, на котором расположена муфта, имеет наточенные шлицы, они же и являются посадочным местом муфты. Тут та же самая система работы: при вращении в одну сторону муфта жестко стопориться со шлицами, а когда вращается в обратную сторону – сходит с них и вращается свободно.

Единственным значимым недостатком устройства бендикса стартера является его повышенный и очень интенсивный износ. При этом характер износа таков, что очень часто приходится заменять бендикс целиком и нет возможности заменить только отдельную износившуюся деталь, потому что все его составные детали изнашиваются примерно одинаково.

Возможные неисправности

Сама конструкция достаточно надежна, на современных машинах выходит из строя редко. Но тем не менее это случается.

Если при запуске двигателя автомобилист слышит характерные звуки, напоминающие трещотку, а сам двигатель не заводится, причина скорее всего в бендиксе. Щелчки означают, что стартер пытается провернуть маховик двигателя, но ему не хватает усилий.

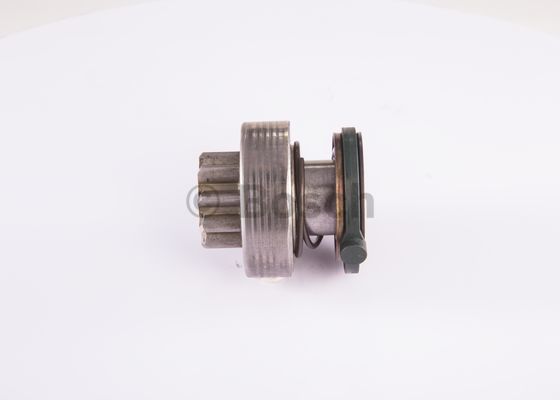

Бендикс Бош. 1 — кожух обгонной муфты; 2 — ведомая обойма с шестерней; 3 — кольцо; 4 — шайба; 5 — ролик; 6 — прижимная пружина; 7 — ведущая обойма; 8 — буферная пружина; 9 и 11 — опорные чашки; 10 — кольцо приводной вилки; 12 — стопорное кольцо.

Чаще всего из строя выходят зубья приводной шестерни. Именно шестерня и ролики несут основную нагрузку при пуске. Зубья разрушаются, стачиваются, им не хватает рабочей поверхности для зацепления.

Ролики, также изнашиваются, теряют форму, в результате шестерня начинает вращаться вхолостую и не может передать крутящий момент. Сопутствующей поломкой часто выступает разрушение обоймы в районе работы роликов.

Иногда поломка бывает вызвана износом направляющих вала стартера. При этом зацепление с маховиком становится неправильным.

В тех моделях, где наличествуют пружины, причиной поломки выступают и они. Со временем, пружины растягиваются, лопаются, теряются.

Как проверить обгонную муфту

Если поменять бендикс вы не торопитесь, то стоит его протестировать. Для этого корпус обгонной муфты, уже снятой со стартера, через мягкую прокладку (например, ветошь), чтобы исключить повреждения, зажмите в тиски. Попробуйте прокрутить бендикс влево-вправо. Вращаться он должен только в одну сторону, т. к. при попытке проворачивания исправная деталь будет стопориться. Если обгонная муфта проворачивается, то это значит, что она не будет входить в зацепление с зубьями и стартер будет «молотить» вхолостую. Определить исправность шестерни можно визуально: «съеденные» зубья вы увидите сразу. А вот если залег стартер, то понять это можно лишь разбирая его. В этом случае все «внутренности», включая редуктор, необходимо очистить от грязи, высохшей смазки и промыть чистым бензином. Далее придется решать: можно ли отремонтировать бендикс или потребуется приобретать новый.

Проверка работоспособности бендикса прямо на автомобиле

Это можно сделать, не демонтируя стартер. Для этого включите любую скорость, нажмите на педаль тормоза и пустите стартер. Если машина просто дернулась вперед, то все нормально – скорее всего, ваша обгонная муфта работоспособна. Появление звука вращения якоря свидетельствует о пробуксовке бендикса, который нужно отремонтировать либо заменить на новый.

Как снять, почистить, разобрать и чем смазать?

Рассмотрим один из простых, но действенных способов очистки муфты: демонтируем стартер с транспортного средства; на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи; для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином; теперь можно достать прибор, после чего тщательно вымыть его корпус.

Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс: Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу. Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали. Оцениваем состояние маховика.

Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу. Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять. Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.

Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства. Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо. Снимаем выработанный бендикс и на его место устанавливаем новый элемент. В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом. Все собирается в обратной последовательности.

Разборка-сборка бендикса при ремонте стартера

Ремонт стартера с разборкой бендикса выполняется в следующем порядке:

1. Перед разборкой бендикса, прежде всего, его необходимо снять с якоря (смотрите на видео ниже).
2. Затем очень аккуратно развальцуйте загнутый край кожуха и снимите его с наружной обоймы.
3. После этого снимите пружины и растяните их так, чтобы в свободном состоянии они увеличились примерно на 10 мм.
4. Далее необходимо промыть в бензине все детали бендикса, пазы наружной обоймы и зачистить забоины и заусенцы на рабочих поверхностях.
5. Не забудьте перед сборкой смазать моторным маслом все элементы конструкции.

Если вы правильно завальцуете края кожуха, то такой ремонт стартера продлит жизнь бендиксу еще на несколько лет.

Диагностика и замена

При эксплуатации стартер постоянно получает серьезные нагрузки, а также очень часто подвергается различным раздражителям (грязь, пыль, масло, влага). Все это приводит к быстрому разрушению изоляционного покрытия электродвигателя и к поломкам привода.

Среди остальных причин поломки и выхода из строя главной же является пробуксовка бендикса при свободном ходе. Это возникает по той причине, что в пазы и ролики попадает определенное количество грязи. Первым признаком является шум якоря при запуске стартера, а при этом коленчатый вал стоит неподвижно. В такой ситуации не обойтись без проведения ремонта.

Для того, что бы продиагностировать, непосредственно, сам бендикс, можно сделать это на автомобиле. Сделать это нужно следующим образом:

1. Включаем передачу;
2. Выжать тормоз;
3. Запустить стартер.

Теперь нужно слушать. Если вы услышали звук, который характеризует вращение якоря, то это признак того, что бендикс стартера пробуксовывает. Это значит, что он немедленно нуждается в ремонте или в его замене на новый бендикс.

Мелкий ремонт бендикса:

• Стартер снимается с автомобиля;
• Погружается в приготовленную емкость с бензином и остается там на несколько часов. Это делается для того, чтобы вымыть почистить его от грязи;
• Не вынимая изделие из емкости, прокрутите несколько раз шестерню муфты, это поможет качественнее очистить пазы;
• После этого он достается и вымывается.

Если по итогу такой очистки вы не добились желаемого результата, тогда придется снимать обгонную муфту и разбирать ее.

Рассмотрим поэтапно разбор и ремонт бендикса:

1. Первым делом я советую отсоединить стартер автомобиля. Но перед этим нужно обязательно отсоединить минусовую клемму от аккумулятора. После этого нужно один проводок отключить от втягивающего реле, а другой открутить при помощи ключа гаечного на самом стартере. Чаще используется ключ на «13»;
2. Теперь нужно открутить все крепежи, которые удерживают стартер. В каждой машине присутствует своя система крепежа. Так что будьте готовы к тому, что при демонтаже стартера по пути вам придется демонтировать еще некоторые элементы;
3. Уже на этом этапе легко определить состояние маховика;
4. В том случае, если решили все же менять бендикс, необходимо разобрать стартер. Первым делом снимаем крепеж крышки, а после отсоединяем крепление выхода обмотки на втягивающее реле. Можно достать шайбу-скобу;
5. После надо снять последний крепеж и разобрать стартер пополам. В случае, когда внутри его обнаруживаем шарик, необходимо сохранить его;
6. Совет: если уж разобрали стартер, посмотрите все его узлы, которые тоже иногда выходят из строя. Устаревшие детали также можно поменять;


7. В случае, если это необходимо, снимаем втягивающее реле, резиновую вставку и шайбу. После достаем все оставшиеся мелкие детали;
8. Далее при помощи отвертки вынимаем уши нашего бендикса;
9. Для того чтобы освободиться от стопора, необходимо опустить шайбу вниз, при этом орудуя той же отверткой. Бывает, что вместо шайбы стоит стопорное кольцо. В таком случае для удобства можно использовать молоток и гаечный ключ. Ключ наставить на стопор и молотком сбить его вниз;
10. Стопорное кольцо, которое осталось, можно стянуть с вала, при этом поддевая его маленькой отверткой или специальным съемником;
11. Теперь остается снять бендикс и на его место установить новую деталь;
12. Чтобы собрать все назад, необходимо проделать все действия в обратном порядке.

Как снять бендикс

Сначала нужно демонтировать само пусковое устройство, предварительно отсоединив от аккумуляторной батареи плюсовую клемму, а от стартера – провод, идущий на втягивающее реле. Снятие пускового устройства (чаще всего оно фиксируется тремя болтами) возможно сверху или снизу (понадобится смотровая яма) – все зависит от марки автомобиля. Попутно осмотрите зубья маховика: если они сильно изношены, то придется менять венец или весь маховик. После того, как стартер окажется на рабочем столе, произведите демонтаж (если это необходимо, здесь все опять-таки зависит от модели машины) втягивающего реле. Далее идет снятие бендикса:

• Открутите гайки крепления вертикальных шпилек (их обычно три) и, слегка постукивая резиновой киянкой, разъедините корпус стартера. Пользуясь случаем, визуально оцените состояние щеток и обмоток.
• Подцепите бендикс за «уши» плоской отверткой и вытащите его из вилки.
• Возьмите молоток, подходящий по диаметру вала обгонной муфты рожковый ключ и снимите первое стопорное кольцо, второе можно сдвинуть плоской отверткой.
• Теперь снимаем сам бендикс стартера.
