Как снять стеклоподъемник на Приоре

Несмотря на то, что принцип управления стеклоподъемниками осуществляется точно так само, как и в других моделях, автомобиль Lada Priora использует несколько иную схему стеклоподъемников. Главным отличием от остальных моделей является отсутствие блока стеклоподъемников. Ими управляет интегрированный контроллер электропакета. Конструкторы сделали такую конструкцию для обеспечения удобства управления.

Чтобы полностью открыть и закрыть стекло водителю не нужно удерживать клавишу управления. Все, что потребуется в такой ситуации — зажать кнопку на протяжении определенного времени. Если не уложиться в заданный временной период, отпустив клавишу слишком рано, стеклоподъемник прекратит подъем или опускание стекла. В данном случае кнопки не вызывают коммутацию сети, как на ряде других моделей. Они выполняют функцию датчика, передавая информацию на электронный блок.

Помимо применения электронных блоков, схема работы стеклоподъемников автомобиля Лада Приора 2014 подает питание к электроприводу специфическим способом. Один из имеющихся в системе проводов имеет многофункциональный характер. Он может участвовать в управлении зеркалами, подаче питания, а также управлять соленоидом блокировки двери.

Следовательно, данный провод может менять полярность, в зависимости от особенностей включенного потребителя.На левую и правую сторону провода подсоединяют отдельно к разъему Х1. В данном случае используются выводы 4 и 6. Данное свойство очень полезно при поиске потенциальных неисправностей цепи.

Вам так же может понадобиться совет про коды ошибок Лада Приора с помощью которых вы выявите неисправность своего автомобиля.

Как искать неисправности в присутствующей схеме автомобиля Lada Priora, если стеклоподъемники пассажирских дверей перестали работать? Все электростеклоподъемники вряд ли сломаются сразу. Если же пришлось столкнуться с такой поломкой на практике, скорее всего, проблема заключается в электронном блоке управления электропакетом.

Стоит отметить, что поломка единичного стеклоподъемника очень распространена на практике, особенно на автомобилях первого выпуска. Причина опять-таки заключается в неисправности блока, когда схемы, отвечающие за управление электростеклоподъемниками, полностью или частично выгорают.

Это связано с недоработками схем заводом-изготовителем. Эта же причина могла спровоцировать работу стеклоподъемников рывками. Как результат, завод-изготовитель блоков полностью устранил неполадку, но это не улучшило ситуацию, так как старые модели все равно страдают данной «болезнью».

Но не нужно надеяться на то, что все проблемы заключаются лишь в (прямо говоря) нестабильном блоке. Тем более не следует верить в то, что замена модуля управления исправит ситуацию. Существует ряд других причин, по которым могут возникнуть неисправности.

Содержание

Рекомендуем:  5 общих признаков неисправности топливного насоса(бензонасоса)

Схема стеклоподъемников Приоры: особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре  нет.  Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери. При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно. Это свойство можно использовать для поиска неисправности в цепи.

Проверка качества работы

Установленный стеклоподъемник следует проверить на качество установки и работоспособность устройства. Стекла должны закрываться плотно, без зазоров и перекосов. Если обнаружены перечисленные дефекты, нужно ослабить винты, которыми крепится обойма стекла к ползуну. Выставляется правильное положение с помощью овальных отверстий в ползуне.

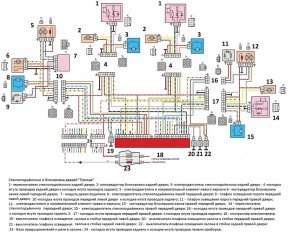

Электро схема стеклоподъемников Лада Приора

Поиск проблемы следует начинать с проверки правильности работы замка блокировки дверей, внутри которых перестал работать подъемник. Если замок также отказался работать, необходимо проверить, есть ли минус или питание от модуля управления стеклопакетом, разъем Х1, вывод 4 и (или) 6, в зависимости от неисправности борта. Подсоедините контрольную лампу с корпусом автомобиля, одновременно нажав любую кнопку на электростеклоподъемнике.

Рекомендуем:  Как правильно снять тонировку со стёкол и фар автомобиля? 4 эффективных способа

Повторите операцию снова, но уже с плюсовым проводом. Удостоверьтесь в правильной работе выводов 1, 13, 5 и 11. Если во всех случаях контрольная лампа будет гореть, значит, проблем в работе блока управления нет. Скорее всего, имеет место проблема в электроприводе, либо излом в проводке.

После снятия обшивки подключите контрольную рампу между двумя проводами, которые идут к электроприводу. Если во время включения кнопки подъема/опускания лампа начнет светиться, это значит, что проблемы в электроприводе. В противном случае вы имеете дело с изломом провода.

По сравнению с пассажирскими стеклоподъемниками, водительский использует немного другую схему. Это связано с тем, что водитель может управлять сразу всеми модулями в салоне. Не применяя диагностическое оборудование, водитель может проверить замыкание или целостность на массу провода, который подает сигнал, а также питание на модуле дверей водителя.

Схема стеклоподъемников Приоры: поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей?  Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности  электронного блока управления электропакетом. Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях.

И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем. По этой же причине стеклоподъёмники могли работать рывками.  Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент. Но из выше изложенного ни в коем случае не вытекает, что при неисправности стеклоподъёмников необходимо сразу менять  блок. Возможны и другие более прозаичные неисправности.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13. Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода.

Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу. Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Рекомендуем:  Почему не работает панель приборов ВАЗ-2115: ремонт

Устройство и виды стеклоподъемников

На Лада Приора на передних и задних дверях установлены отпускные стекла. Для их подъема и опускания используется стеклоподъемный механизм. Управление стеклоподъемниками осуществляются с помощью кнопки на модуле двери машины. Водитель может управлять движением стекол всех дверей, а пассажир только своей стеклом своей двери. По принципу работы устройства разделяются на реечные и тросовые.

Несмотря та то, что стеклоподъемный механизм Приоры похож с другими моделями, его отличие состоит в отсутствии блока стеклоподъемников. Его функцию выполняет встроенный контроллер управления электропакетом (ЦБКЭ), расположенный недалеко от ЭБУ.

Кроме того, питание к приводу подается тоже специфическим образом. Один из проводов является многофункциональным. Он меняет полярность в зависимости от выполняемой функции: управляет центральным замком, зеркалами, подачей питания. Это усложняет поиск неисправностей и ремонт стеклоподъемника.

Схема стеклоподъемников Приора

 Снятие Электростеклоподъемника (ЭСП) на Приоре

Перестал работать ЭСП передний со стороны водителя, с начало думал кнопка, но потом вслушался — реле щелкает, звуки есть, но не работает. Было решено разбирать. По этапно:

Откручиваем чопик закрывания двери, откручиваем саморез ручки открывания двери:

Откручиваем 3 самореза снизу обивки.

Крепим стекло скотчем(у меня был только двойной скотч)

Аккуратно откручиваем 2 болта крепления стекла(последний болт стреляет=) ) Откручиваем гайки всего механизма ЭСП

Вытаскиваем его через вернее отверстие.

Откручиваем большие крепления(я легко открутил рукой)

Аккуратно снимаем тросиковый механизм.

Ключом на 6 или 7 откручиваем 2 болта крепления моторчика. И аккуратно вытаскиваем его. Одновременно нужно расслаблять 2 провода которые идут к штекеру.

Следите за щетками и пружинками, выскакивают.

Разобрав механизм, посмотрел щетки — вылетели. Поставил аккуратно на место. Всовываем пружинку от щетки внутрь седла щетки, и сразу же тыкаем туда щетку. Фиксируем ее проводком который выходит с другой стороны, просто загнув его за угл пластмаски.

Собираем обратно в той же последовательности. Лично я за одно смазал литолом штырь механизма(не помешает).

Так же проклеил спленом все отверстия(у меня на моторчик попадала влага)

Все собрал — подключил. Работает=) Алилуя.

Собирать все стал в обратном порядке, на все про все ушло 2 часа(не торопился). Сразу проклеил технологические отверстия спленом.

Обклеил спленом блок управления ЭСП и зеркал.
