Как на ВАЗ 2107 заменить радиатор печки

Печка на машине — это неотъемлемая часть или деталь автомобиля, которая применяется преимущественно при наступлении осени и ее эксплуатация продолжается до окончания весны. Это значит, что на протяжении года печка эксплуатируется длительное время, что сказывается на ее сроке службы. Главный конструктивный элемент отопителя салона — это радиатор. Проводится замена радиатора печки ВАЗ 2107 в случае обнаружения его протечки или засорения отложениями. Как это правильно делать, подробно расскажет пошаговая инструкция.

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

  • радиатор;
  • кран;
  • вентилятор;
  • тросики управления;
  • воздуховоды.

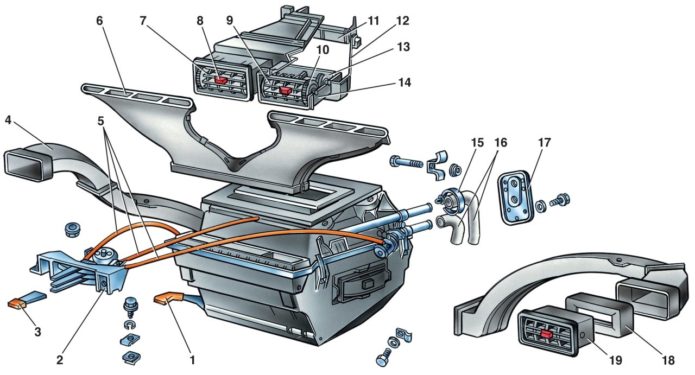

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева

По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

  • течь отопителя;
  • отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

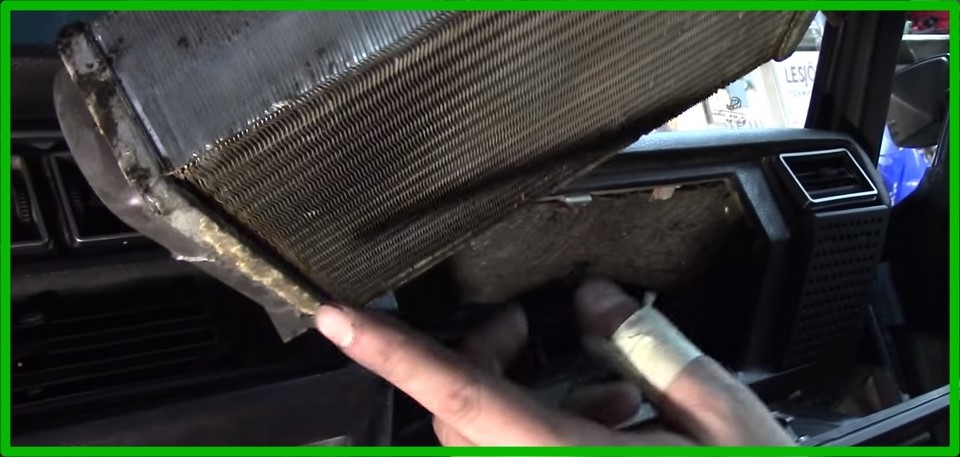

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Завоздушивание — появление воздушной пробки в системе охлаждения во время проведения ремонтных работ или при замене охлаждающей жидкости.

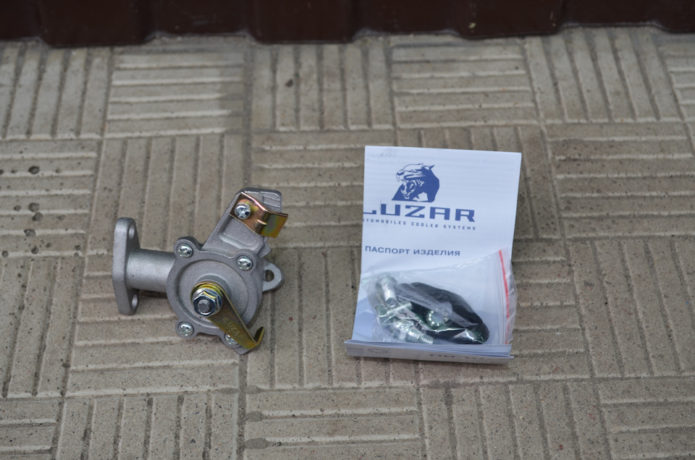

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Особенности замены печки на ВАЗ-2107

Работа по замене печки на ВАЗ-2107 не отличается значительными трудностями в исполнении. Несмотря на это придётся разбирать значительную часть торпеды автомобиля. Потому, прежде чем приступить к работе, надо выяснить, действительно ли необходимо производить замену или демонтаж отопителя.

Основные показатели для снятия печки

Основным показателем для демонтажа отопительного элемента является утечка жидкости. Определить такую поломку несложно — в случае утечки антифриза появляется лужа под ковриком переднего пассажирского сидения. Тогда требуется замена радиатора в срочном порядке, так как при испарении охлаждающая жидкость выделяет токсичные газы, которые могут нанести значительный вред здоровью человека. Замену радиатора можно произвести только после демонтажа отопителя транспортного средства.

Следующим показателем для снятия отопительного элемента является подача холодного воздуха в салон машины. Если кран радиатора открыт, а печка не греет, тогда её надо снимать и искать причину поломки. Чаще всего в этом случае проблема в кране, засорённых патрубках или радиаторе. Только после демонтажа печки можно определить и устранить неисправность. Бывают случаи, когда печка не подлежит ремонту, тогда придётся покупать новое изделие.

Подготовительный этап

Рассмотрим детально, как снять печку, чтобы не повредить пластиковые детали корпуса, крепёжные элементы и детали отопительной системы. Работа по демонтажу изделия требует от исполнителя внимательности и аккуратности.

Для начала запаситесь всеми необходимыми инструментами. Для снятия отопителя потребуются крестообразная отвёртка, ключи на 7 и 10, тара для слива антифриза, ненужные куски ткани или ветошь. Дело в том, что при демонтаже печки придётся открутить патрубки радиатора, с которых будет вытекать антифриз. Чтобы токсическая жидкость не попала на коврики, надо хорошо застелить дно машины. А также для установки отремонтированной печки потребуются резиновые прокладки и антифриз для доливки.

Когда все нужные детали у вас есть в наличии, можно приступать непосредственно к снятию отопителя ВАЗ-2107.

Рекомендуем:  Причины неисправности автомобильной печки и ее ремонт

Процедура снятия печки ВАЗ-2107

Для начала приступаем к демонтажу корпуса печки в салоне машины. Изначально снимается панель магнитолы, которая крепится саморезами, проводится демонтаж вещевого ящика, выкручивается вентилятор.

Теперь переходим к моторному отсеку. Сначала снимаются все хомуты, с помощью которых крепятся трубки и шланги крана отопителя. Очень аккуратно демонтируются шланги, чтобы не повредить руки о коллектор. Дальше с помощью головки на семь откручиваются крепежи уплотнителя печки к кузову машины, и снимается уплотнительный элемент с патрубков. Дальнейшие работы по разборке печки проводятся в салоне машины. Чтобы добраться до радиатора, необходимо снять кожух троса регулировки крана и скинуть петлю с рычага.

Больше радиатор ничего не держит, его надо снять и разобрать. Изначально, ключом на 10 откручиваются два крепёжных болта, снимается патрубок радиатора и кран. Между патрубком и радиатором имеются резиновые уплотнители, которые подлежат обязательной замене при сборке отопителя.

В результате проведённых манипуляций имеется полностью разобранная печка ВАЗ-2107. Дальнейшие действия зависят от того, с какой целью проводился демонтаж изделия.

Проведение диагностики отопителя

Прежде чем приступить к сборке изделия, проводится визуальный осмотр деталей отопительной системы. Чаще всего причиной неисправности печки являются отложения в кране отопителя, за счёт чего не поступает охлаждающая жидкость в радиатор. Поломка устраняется путём замены крана новым изделием.

Проблема с отоплением может также быть в засорённом радиаторе и патрубках. В этом случае потребуется промывка радиатора. Для этого нужна специальная жидкость или раствор лимонной кислоты. Необходимо взять триста грамм кислоты на пять литров воды и с помощью компрессора промыть изделие. Если проведённые действия не дали желаемого результата, а именно хорошей пропускной способности трубок, тогда необходимо приобретать новое изделие.

Иногда при снятии обогревающего элемента на нём или патрубках видны явные повреждения. В этом случае также придётся покупать новое изделие. Некоторые умельцы устраняют пробоины путём пайки повреждённых элементов, однако, такой ремонт не даст долговечных результатов.

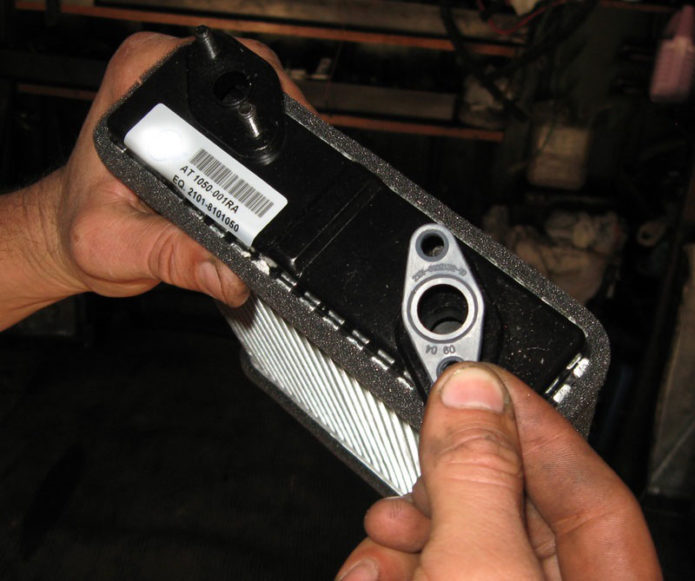

Для качественного обогрева салона надо приобрести новый радиатор. В продаже существуют два вида печек на ВАЗ-2107. С завода автомобиль оборудован медным радиатором, который имеет высокую теплоотдачу, но отличается при этом низким сроком службы. Более надёжными считаются алюминиевые отопители, однако, их уровень теплоотдачи значительно ниже. Какую именно деталь приобрести решать только вам, так как в этом случае приходится выбирать между комфортом и практичностью. После устранения неполадок в отопительной системе или приобретения нового радиатора можно приступить непосредственно к сборке печки.

Особенности установки печки на ВАЗ-2107

Сборка и установка отопительных элементов на автомобиль осуществляется в обратном порядке. Изначально необходимо собрать радиатор. Для этого прикручиваются к нему патрубки и кран отопителя. При этом важно установить новые уплотнительные резинки, чтобы избежать повторного протекания отопительной системы.

Радиатор устанавливается на посадочное место, трубки при этом выводятся через отверстия в отсек двигателя. Со стороны мотора устанавливается штатный уплотнитель и закрепляется болтами. На трубки надеваются патрубки и фиксируются хомутами.

Со стороны салона закрепляется трос регулировки крана отопителя и настраивается так, чтобы рычаг полностью открывал и закрывал кран. Прежде чем приступить к полной сборке торпеды, надо проверить соединительные элементы системы на предмет протекания жидкости. Для этого надо открыть кран радиатора, и завести мотор. Дальше можно долить антифриз в систему и собирать корпус печки, магнитолу, устанавливать бардачок. Обязательно подсоедините проводку, чтобы не пришлось разбирать отопитель заново.

Причины неисправности отопительной системы

Мастера выделяют несколько причин, по которым нормальная циркуляция антифриза невозможна:

  1. Утечка охлаждающей жидкости. Она может случиться в результате естественного износа частей системы охлаждения, повреждения узла коррозией или твердым предметом. В этом случае необходимо заменить радиатор или другие поврежденные части системы. Неисправность именно в печке показывает себя течью антифриза в салон, под ноги переднему пассажиру или водителю.
  2. Непроходимость внутренних трубок теплообменника. О ней свидетельствует невозможность регулировки подачи воздуха – салон будет дуть только холодная или исключительно теплая его струя. В этом случае возможно обойтись промывкой и продувкой агрегата.

Важно убедит

ься, что причина протечки именно в теплообменнике. В ВАЗ-2107 часто текут краны или просачиваются патрубки. Медно-латунные агрегаты можно спаять самому или в автосервисе, то это временная мера. Опытные мастера рекомендуют заменять узел и при засорах, так как их появление – один из признаков начавшейся коррозии.

Признаки неисправности радиатора печки ВАЗ 2107

Неисправность радиатора отопителя ВАЗ 2107 проявляется в двух вариантах:

  1. Радиатор течет.
  2. Печка не греет.

Если вы неожиданно обнаружите под ногами водителя или пассажира лужу охлаждающей жидкости, то высока вероятность что понадобится замена радиатора печки. Спешить его менять сразу после обнаружения антифриза в салоне не стоит. Сначала необходимо убедиться, что течет именно радиатор, а не патрубок или кран отопителя. Кстати, утечка может проявиться и не в виде лужи антифриза под ногами. Иногда течь не очень большая и вытекающий из радиатора печки горячий антифриз испаряется под действием потока воздуха от вентилятора отопителя. В этом случае стекла начинают запотевать, во время работы печки. Причиной протечки может служить коррозия материала радиатора или повреждение путем физического воздействия. Чтобы устранить протечку, радиатор необходимо демонтировать, а затем или запаять, или заменить на новый.

Если при прогретом двигателе и открытом кране отопителя от печки идет холодный или едва теплый воздух, причина тут в забитом радиаторе отопителя. Чаще всего радиатор забивается, когда автовладелец пытается устранить течь в системе охлаждения двигателя, добавляя в антифриз различные «чудо-добавки», призванные бороться с небольшими протечками охлаждающей жидкости. Да, такие добавки способны забить собой протечку, но точно также они закупоривают и тонкие трубки радиатора. Также радиатор может забиться из-за ржавчины, некачественной охлаждающей жидкости. Пытаться в этом случае лить другие добавки, призванные прочистить систему охлаждения бесполезно. Радиатор необходимо снять и попытаться промыть или же заменить его.

Инструкция по замене своими руками

Замена теплообменника состоит из двух этапов: снятия старого агрегата и установки нового аппарата.

Для процедуры следует подготовить следующие инструменты и материалы:

  • крестовую отвертку;
  • набор ключей;
  • герметик;
  • тару для слива рабочей жидкости, можно использовать 5-литровый бутыль для воды;
  • новый теплообменник;
  • чистую ветошь.

1. Снимаем шланги с патрубков.

2. Отсоединяем тросик крана.

3. Извлекаем теплообменник с трубками.

Рекомендуем:  Правила регулировки света фар автомобиля ВАЗ 2114

Кроме того, нужно запастись охлаждающей жидкостью и двумя резиновыми прокладками.

Особенности демонтажа

Перед тем, как снять радиатор печки на ВАЗ 2107, нужно из отопительной системы слить антифриз. Для этого машину лучше установить на эстакаду, смотровую канавку или другое приспособление, которое позволит добраться до сливной пробки. Чтобы жидкость стекла быстрее, двигатель желательно прогреть.

Процедура демонтажа состоит из следующих шагов:

  1. Для слива антифриза откручиваем крышку на радиаторе и расширительном бачке.
  2. Спустившись под машину, нужно подставить тару под блок цилиндров и, открутив сливную пробку, сливаем жидкость из системы. Когда ОЖ полностью стечет, можно закручивать пробку обратно.
  3. В моторном отсеке нужно ослабить с помощью отвертки крепления хомутов, удерживающих патрубки отопительной системы. Затем отсоединяем оба шланга и трубки крана печки. Вылившуюся жидкость вытираем ветошью.
  4. Далее работы выполняются в салоне. Нужно демонтировать полку магнитолы. Для этого выкручиваются два самореза.
  5. После демонтажа полки будет доступен кран отопителя. Ключом выкручиваем крепление троса и убираем свободный конец в сторону.
  6. Кожух отопителя состоит из двух частей, которые скреплены двумя стальными скобами. Отстегиваем скобы и снимаем нижнюю часть корпуса.
  7. Теперь радиатор можно аккуратно вытянуть вместе с краном отопителя.
  8. Затем откручиваем кран печки и осматриваем прокладку. Если она негодная, то заменяем ее новой.
  9. Открутив два болта входного патрубка, осматриваем прокладку. Также следует проверить работоспособность крана и заменить его, если он неисправен.

Процесс замены

Чтобы избежать протечек в ближайшее время, следует заменить патрубки и прокладки на новые изделия.

Замена и установка радиатора отопления ВАЗ 2107 выполняется в обратной последовательности:

  1. Нанеся герметик на прокладку, нужно подсоединить входной патрубок к крану.
  2. Далее кран прикручивается к теплообменнику. Между ними также необходимо установить новую резиновую прокладку. После установки тросика его нужно отрегулировать, чтобы кран полностью открывался и закрывался с помощью рычага управления.
  3. Теперь устанавливаем новое устройство на штатное место. Установив прокладку, прикручиваем агрегат.
  4. Затем присоединяем шланги и затягиваем хомуты крепления.
  5. Проверив, чтобы пробка на сливном отверстии была закручена, заливаем антифриз в систему. При заливке кран отопителя должен быть открыт, чтобы ОЖ попала в теплообменник.
  6. Далее закручиваем крышки на теплообменнике и расширительном бачке.

После установки агрегата нужно завести мотор и дать ему поработать, пока он не достигнет рабочей температуры. Не заглушая двигатель необходимо проверить все соединения на наличие течи. Также нужно проконтролировать уровень ОЖ. Если он не отвечает норме, доливаем до необходимого уровня.

При отсутствии нареканий на работу системы отопления нет, подсоединяем тросик к крану отопителя, закрепляем скобами кожух. Устанавливаем на прежнее место полку магнитолы.

Инструменты, приспособления, расходные материалы

Для замены радиатора отопителя вам потребуется:

  1. Комплект торцевых и рожковых ключей.
  2. Крестовая отвертка.

Как определить неисправность радиатора печки

Из каких конструктивных элементов состоит автомобильная печка, каждый себе представляет. Конструкция этого устройства скрыта от глаз человека и находится внизу под торпедой. Чаще всего факторами того, что требуется замена радиатора отопителя на ВАЗ 2107, являются:

  1. Печка включается, но при этом не греет.
  2. Протекание радиатора, что проявляется по обнаружению лужи тосола в салоне.

Появление лужи тосола в салоне чаще всего означает, что потек радиатор. Сразу торопиться покупать теплообменник при обнаружении течи в салоне автомобиля не стоит, так как причиной может быть неисправный кран, а также повреждение резинового патрубка.

Еще одним признаком неисправности радиатора на семерке может быть постоянное запотевание лобового стекла в машине. Причиной тому является испаряемый тосол, который под воздействием работы вентилятора и высокой температуры происходит его конденсация. Испарение возникает только в том случае, если повреждение незначительное. При этом будет снижаться уровень охлаждающей жидкости в расширительном бачке под капотом.

Если же стекла не запотевают, тосол не течет, кран отопителя открыт, а печка на ВАЗ 2107 при этом дует постоянно холодным воздухом, то причина может быть также в забивании радиатора. Возникают такие поломки редко, а причиной этого обычно является то, что владелец недавно доливал в ОЖ разные добавки (возможно с целью устранения течи теплообменника двигателя или печки). В итоге эти добавки закупоривают пространство между пластинами, что становится причиной неисправности устройства. Заливать в систему охлаждения загрязненные охлаждающие жидкости и прочие смазки не рекомендуется, иначе это может обернуться серьезными последствиями.

Как снять радиатор печки ВАЗ 2107

Разбираться с тем, как поменять печку на ВАЗ 2107, нужно только после того, как будет точно установлено, что неисправен радиатор. Чтобы локализовать причину поломки, необходимо добраться до теплообменника, снять его и осмотреть. Если он поврежден снаружи, то мелкие дефекты на медных устройствах можно устранить путем пайки. Если же неисправность возникла по причине засорения, то можно попытаться его промыть спец раствором для удаления накипи. В любом случае, если неисправен радиатор, то вы это увидите.

Читайте также:  Неисправности омывателя лобового стекла ВАЗ 2107 — причины и ремонт

Для демонтажа радиатора печки на ВАЗ 2107 понадобится стандартный набор инструментов, состоящий из ключей и отверток. Перед началом нужно опустошить систему охлаждения путем слива ОЖ. Только после этого начинаются действия по демонтажу. Пошаговая инструкция, как демонтировать теплообменник с семерки:

  1. Обесточивается электрическая сеть питания автомобиля путем отсоединения клеммы «минус» от АКБ.
  2. Сливается ОЖ. Достаточно будет слить 2-3 литра. Полностью сливать всю жидкость нет необходимости.
  3. В подкапотном пространстве имеются два резиновых шланга, которые крепятся к штуцерам из салона. Надо ослабить затяжку хомутов обоих шлангов, а затем их демонтировать. Проводить эту процедуру нужно исключительно после слива жидкости.
  4. После отсоединения шлангов из них стечет некоторое количество тосола. Чтобы внутрь шлангов ничего не попало, требуется закрыть отверстия тканью.
  5. Ключом или отверткой нужно выкрутить 2 самореза, которыми крепится уплотнительная резинка. После вывинчивания крепежных элементов следует извлечь уплотнитель.
  6. Дальнейшие манипуляции выполняются со стороны салона. Первым делом нужно освободить доступ к устройству, чтобы снять печку на ВАЗ 2107. Для этого вывинчиваются крепежные элементы, которыми крепится полка под торпедой.
  7. Выкручиваются крепежные элементы, которые фиксируют пластиковую панель центральной консоли, с располагающимися на ней часами и прикуривателем.
  8. Перед тем, как пластиковую панель убрать в сторону, необходимо отсоединить провода от часов и прикуривателя и убрать их в сторону.
  9. Снимать нужно и внутреннюю часть бардачка. Это нужно для того, чтобы получить доступ к кранику отопителя, а также для отвода правого воздуховода в сторону. При снятии печки понадобится снимать и левый воздуховод.
  10. Теперь при помощи ключа на «7» требуется выкрутить болт, за счет которого фиксируется трос управления краником.
  11. Сначала нужно снять нижнюю часть корпуса печки, для чего при помощи отвертки необходимо поддеть защелки в количестве 4 штук по 2 с каждой стороны.
  12. Когда защелки будут отстегнуты, необходимо снять нижнюю часть печки, потянув ее слегка на себя. Появляется доступ к вентилятору печки, который если не исправен или скрипит, можно заодно отремонтировать. Если нужна замена печки на ВАЗ 2107, тогда работы по демонтажу продолжаются.
  13. Для демонтажа теплообменника понадобится ухватиться на устройство и потянуть его на себя (с крана стальной тросик уже должен быть отсоединен, если нет, то вывинчиваем крепежный болт). Радиатор выйдет совместно с металлическими трубками и краником отопителя.
  14. На этом процесс демонтажа можно считать завершенным, и если нужна замена радиатора печки на ВАЗ 2107, то вместо штатного, нужно установить новый (желательно с новым краном отопителя).
  15. Если нужен полный демонтаж печки, тогда при помощи гаечного ключа на «10» требуется вывинтить 4 болтовых соединения.
Рекомендуем:  Как слить и залить антифриз на Ладе Приора?

Читайте также:  Особенности снятия и установки заднего бампера на ВАЗ 2107

Принцип демонтажа радиатора печки для инжекторных и карбюраторных семерок одинаков.

Как установить радиатор печки семерки

Когда после снятия будет выявлена точная причина неисправной работы радиатора, потребуется либо ремонт, либо замена теплообменника. Если до этого у вас стоял алюминиевый агрегат, то рекомендуется вместо него установить медный трехрядный радиатор. Установка нового радиатора на ВАЗ 2107 своими руками выполняется в порядке обратном снятию. Даже если устанавливается вместо алюминиевого медный агрегат, то сборка отопителя аналогична демонтажу.

При монтаже нового агрегата нужно учитывать следующие нюансы:

  • Ставить только новые резиновые уплотнители.
  • Перед установкой уплотнителей из резины, их рекомендуется смазывать силиконом.
  • При завинчивании крепежных гаек и саморезов, нужно их зажимать без фанатизма, чтобы не выдавить уплотнители, тем самым нарушив герметичность соединений.
  • После сборки всех элементов в салоне, необходимо перейти на завершающий процесс под капотом. Для этого необходимо установить резиновый уплотнитель с двумя отверстиями, а затем надеть шланги на выступающие металлические трубки новоустановленного агрегата.
  • В завершении нужно залить тосол или антифриз, и проверить герметичность системы.

На завершающем этапе после заливки жидкости понадобится также выгнать воздух из системы. Процесс замены не трудный, а на его реализацию уходит не более пары часов времени. Однако лучше потратить 2 часа времени померзнуть в гараже, чем замерзать в салоне автомобиля всю зиму.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

  • крестовая и плоская отвёртки;
  • набор рожковых и торцевых ключей.

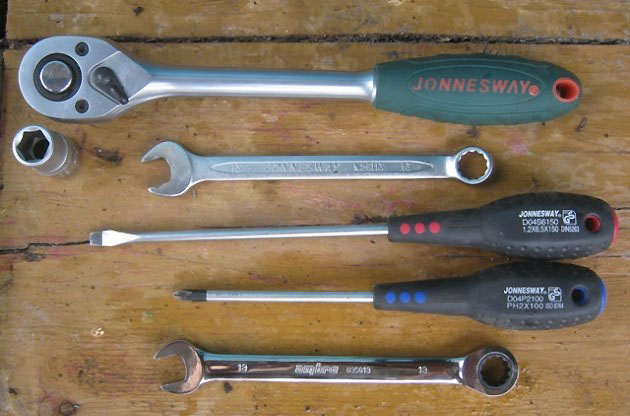

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

  1. Снимаем минусовую клемму с АКБ.
  2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

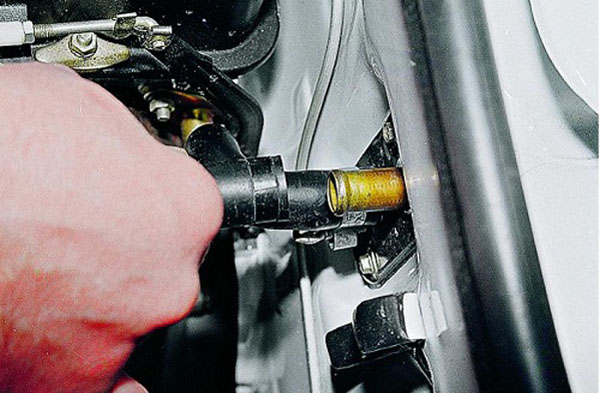

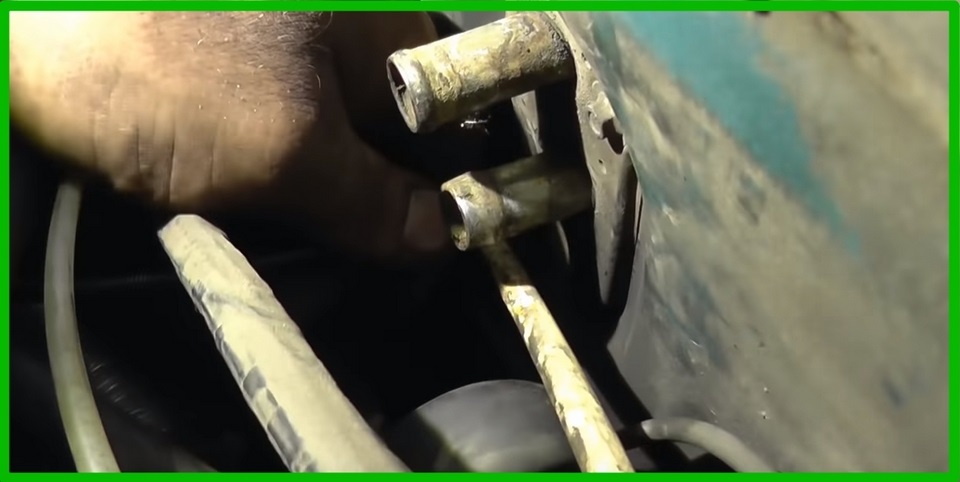

    Открутив хомуты, стягиваем шланги с трубок радиатора

  3. Откручиваем саморезы и снимаем резиновый уплотнитель.

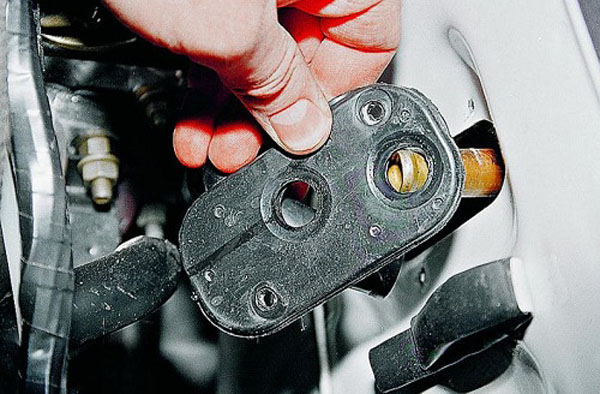

    Открутив саморезы, снимаем резиновый уплотнитель

  4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

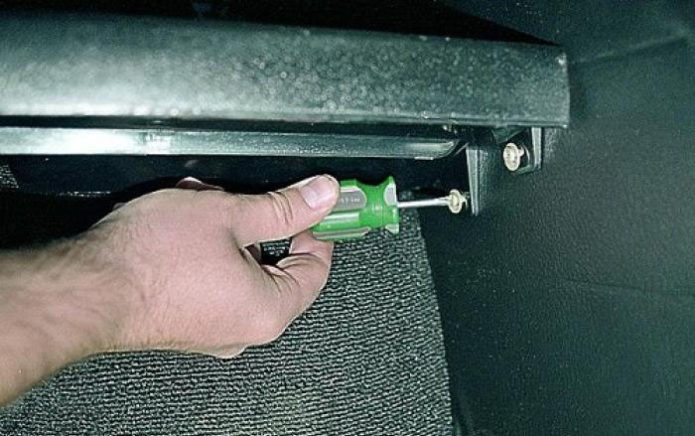

    Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов

  5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

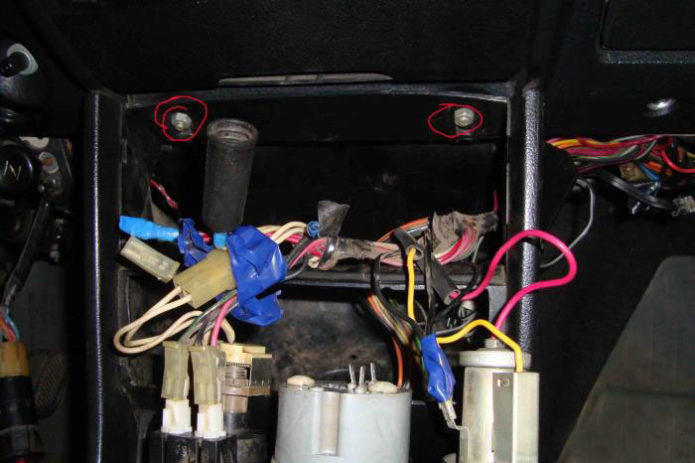

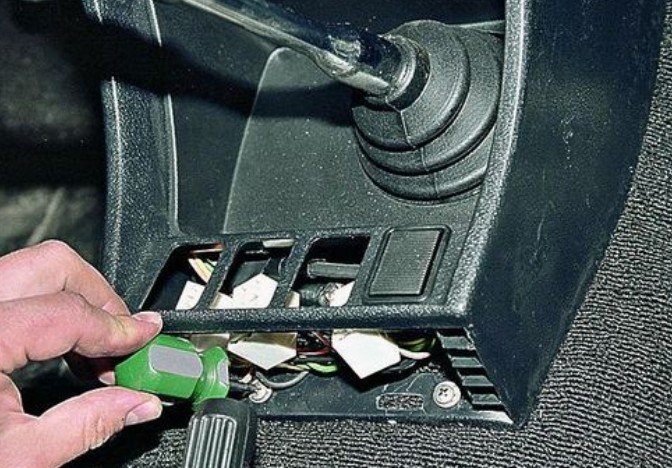

    Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы

  6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

    С прикуривателя и часов отсоединяем провода

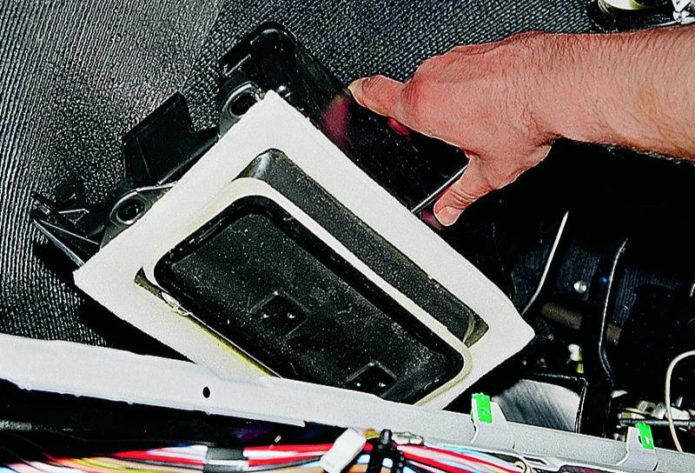

  7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

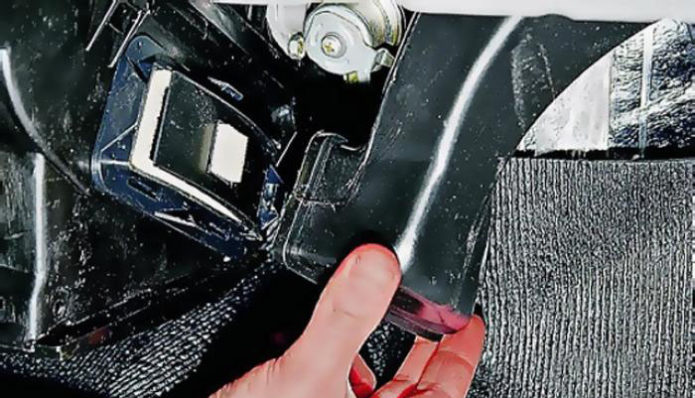

    От отопителя необходимо отсоединить правый и левый воздуховоды

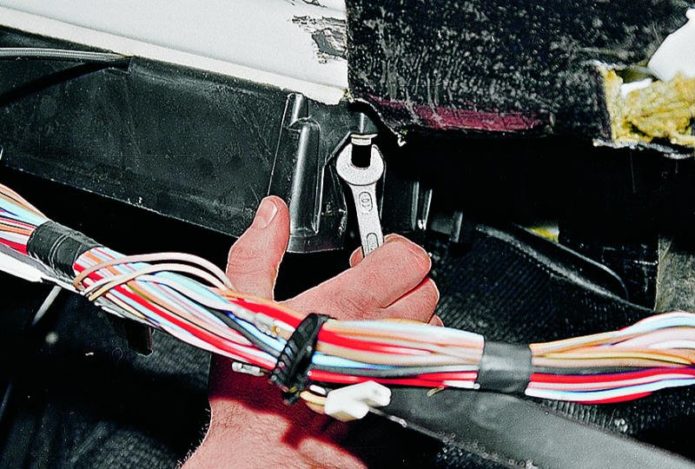

  8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

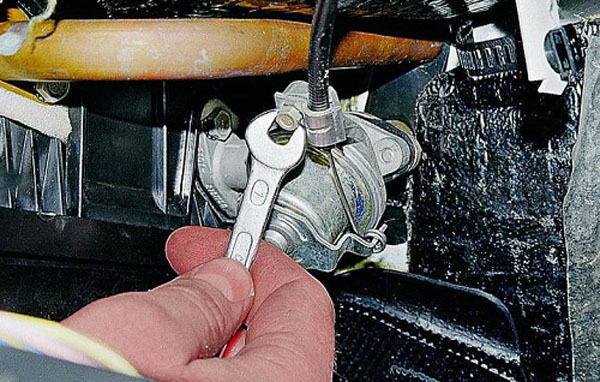

    При помощи ключа на 7 отворачиваем крепёж тросика

  9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

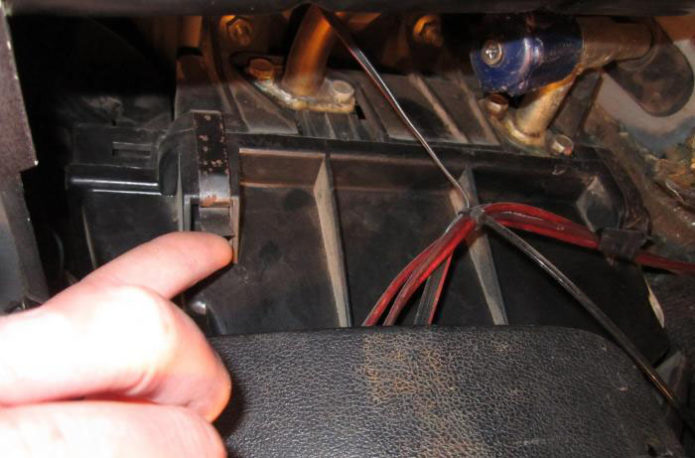

    Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

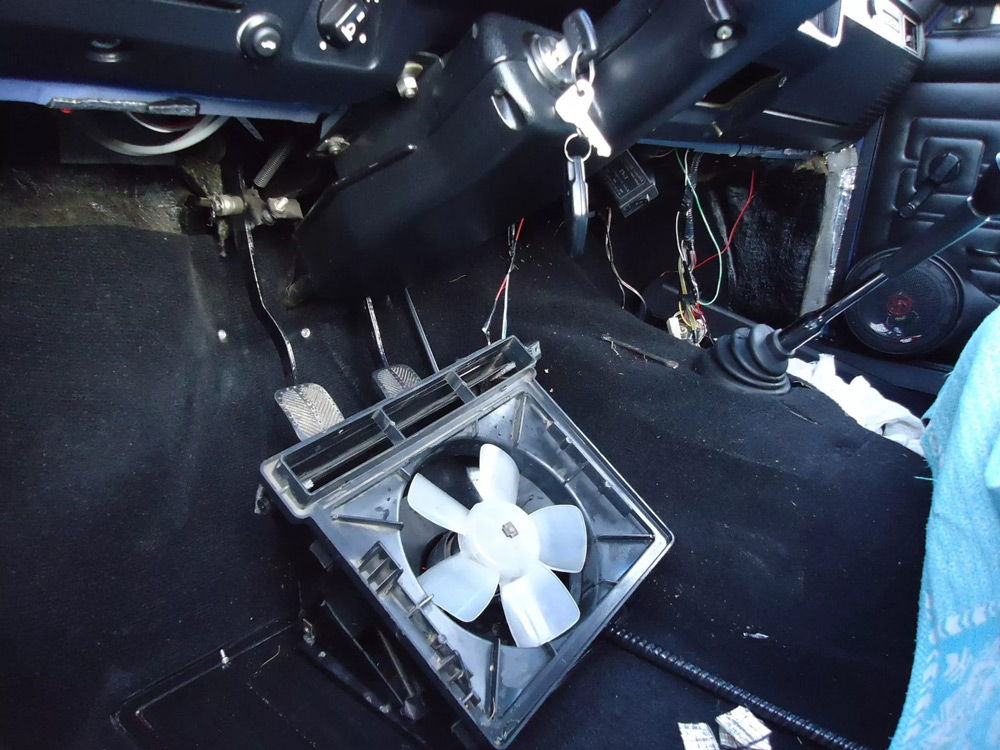

  10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

    После демонтажа нижней части открывается доступ к вентилятору отопителя

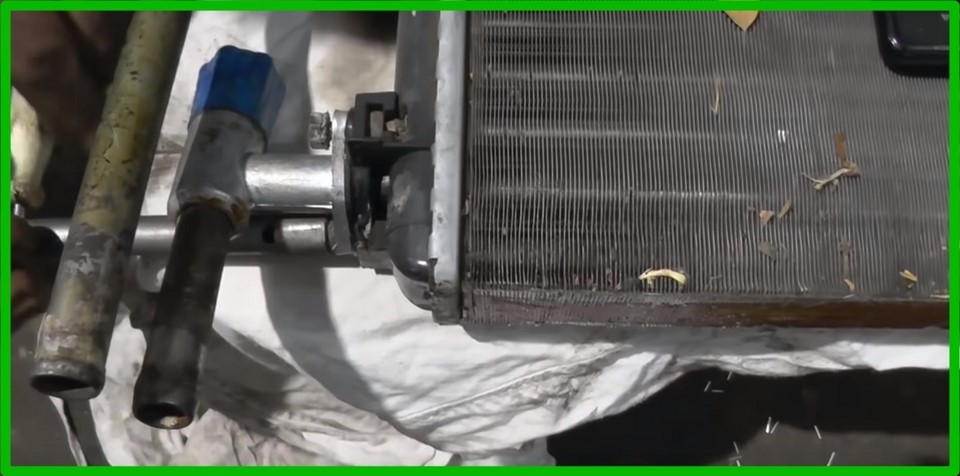

  11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

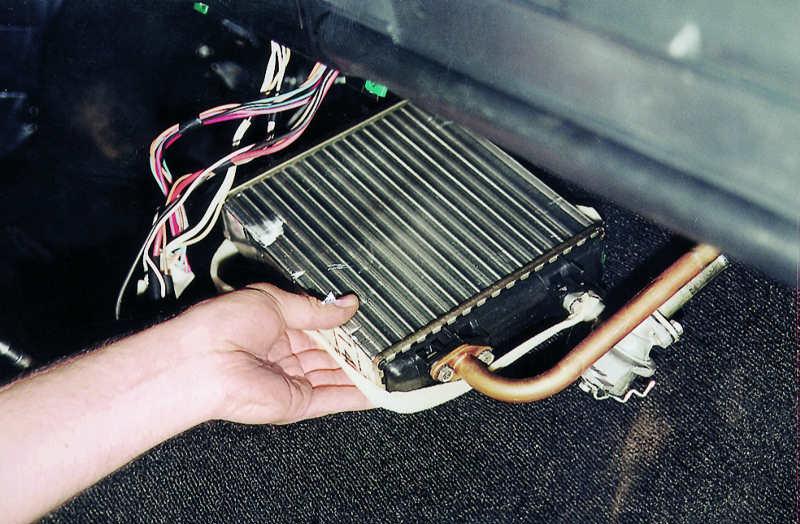

    Чтобы извлечь радиатор достаточно потянуть его на себя

  12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

    Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10

  13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
  14. Извлекаем оставшуюся часть печки.

    Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Если производится только замена радиатора, совсем не лишним будет осмотреть электродвигатель и смазать его.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Во время эксплуатации автомобиля после ремонта также следует понаблюдать за местами соединений на предмет появления течи.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

С заменой печки на семёрке справится самостоятельно даже начинающий водитель, главное желание работать на положительный результат. Проводите регулярные профилактические диагностики отопительной системы автомобиля хотя бы раз в год, перед наступлением холодов. Это обеспечит вам комфорт в салоне машины в любое время года.
