Замена сальника коленвала lada 2107 (ваз 2107)

О том, что пришла пора заменить задний сальник коленчатого вала, мы узнаём по течи моторного масла из щели между картером сцепления и защитным щитком. Потеря герметичности уплотнительной манжеты грозит загрязнением двигателя и необходимостью пополнения уровня смазки. Попадая на маховик, моторное масло разбрызгивается в стороны и замасливает как внутреннюю поверхность картера сцепления, так и накладки ведомого диска. Сильная течь способна спровоцировать его проскальзывание, из-за чего трансмиссия начинает «пробуксовывать». При этом снижаются динамические характеристики автомобиля – он хуже набирает скорость и перестаёт тянуть в горку. Ни о каком удовольствии от управления автомобилем нет и речи, а кроме того, возникает риск износа деталей сцепления и коробки передач.

Причиной повреждения рабочей кромки сальника может быть как естественный износ или заводской брак, так и другие факторы – перегрев двигателя, использование некачественного масла или изначально неаккуратный монтаж. Вместе с тем, протечки через уплотнительные элементы коленчатого вала возможны ещё и по причине повышенного давления картерных газов, поэтому следует проверить систему вентиляции двигателя и чистоту сапуна.

Приступая к замене заднего сальника коленчатого вала, отсоедините карданный вал, снимите коробку перемены передач, сцепление и маховик. По этой причине работу лучше выполнять на яме или эстакаде. Особенности разборки и замены переднего сальника коленвала читайте в этой статье.

Что приводит к скорому повреждению сальников

Мы уже разобрались, что их следует менять со временем регулярно. Однако есть ряд факторов, которые могут привести к более скорой порче манжетов. Среди них чаще всего случаются:

  • контакт со старым маслом;
  • перегрев двигателя;
  • дефект в самой детали;
  • использование плохого топлива.

Процесс замены

Как правило, когда приходит время, то поменять нужно передний и задний манжет сразу.

Здесь есть свои нюансы. В случае если передний меняется просто, то меняя задний нужно демонтировать несколько громоздких узлов. Но это не так сложно как может показаться на первый взгляд и сделать это самостоятельно может даже автолюбитель с небольшим опытом.

Инструменты

  • набор ключей;
  • бородок;
  • молоток;
  • отвертка;
  • монтажная лопатка.

    Монтажная лопаточка

Этапы

Первым меняем передний сальник.

  1. Вне зависимости от того, какой именно манжет будем менять задний или передний нужно выполнить небольшую подготовительную работу:
  2. Поставить машину на эстакаду или яму;
  3. Отсоединить минусовую клему аккумуляторной батареи;
  4. Для фиксации коленчатого вала включить первую скорость;
  5. Затянуть ручной тормоз.
  6. Теперь можно перейти к замене манжеты.
  7. Открутив саморезы, снимаем защиту двигателя.
  8. Чтобы получить доступ к шкиву убираем ремень генератора.
  9. Открутив гайку, которая закрепляет шкив коленчатого вала, снимаем его и получаем доступ к сальнику.
  10. При помощи отвертки или других инструментов извлекаем его.

    Способ извлечения при помощи молотка и бородка

  11. Место в которое будет ставиться новый обезжириваем бензином и смазываем машинным маслом.
  12. Новый ставим на посадочное место и с помощью старого сальника, подшипника или другого предмета аккуратно запрессовываем его.

    Запрессовываем новый

В этом видео продемонстрировано, как меняется передний сальник на автомобилях марки ВАЗ.

Теперь переходим к замене заднего манжета.

Для замены заднего манжета работы предшествующие замене переднего выполняем в том же порядке, за исключением скорости. Ее нужно поставить на нейтраль.

Меняется задний манжет на яме.

  1. С помощью домкрата поднимаем задние колеса.
  2. Теперь нужно демонтировать два больших узла КПП и сцепление.
  3. Один болт вкручиваем в гнездо обратно.

    Этот болт должен быть вкручен обратно

  4. При помощи монтажной лопаточки фиксируем маховик, чтобы он не провернулся.
  5. Откручиваем болты, которыми закреплен маховик.

    Выкручиваем все шесть

  6. Теперь надо снять шайбу.

    Эта шайба должна быть снята

  7. Снимаем маховик с вала.

    Снятие маховика

  8. Откручиваем гайки, которыми крепится щиток картера сцепления.

    Откручивание гаек

  9. Снимаем его.

    Снятие щитка

  10. Теперь можно при помощи отвертки извлечь старый сальник.

    Извлечение старого

  11. Далее откручиваем болты, которыми прикреплен поддон картера к держателю.

    Выкручиваем при помощи гаечного ключа

  12. Откручиваем болты при помощи которых держатель прикручен к БЦ.

    Выкручиваем болты держателя

  13. С помощью отвертки отжимаем его и снимаем вместе с прокладкой.
  14. Ставим и запрессовываем новый манжет.
  15. Проверяем, в каком состоянии прокладка и в случае необходимости меняем ее.

    Эту прокладку желательно поменять

  16. Ставим на место держатель.
  17. Начинаем сборку в порядке обратном снятию.

План проведения работ

Для снятия и замены повреждённой манжеты предлагаем воспользоваться пошаговой инструкцией:

1. Возьмите ключ «на 10»  и демонтируйте защитный щиток картера сцепления.  Для этого  отверните два болта, которые фиксируются с обратной стороны держателя сальника.

2. Получив доступ к задней крышке, очистите её от налипшей грязи. Замену уплотнительного элемента можно было бы выполнить и на двигателе – в этом случае не потребовалось бы менять прокладку и восстанавливать герметичность в месте примыкания масляного картера. Но поскольку при этом возникает риск повреждения или перекоса уплотнительной манжеты, то запрессовку  проводите в более удобных условиях.

3. Чтобы демонтировать крышку крепления задней манжеты, выверните шесть болтов крепления к торцу двигателя и два болта, с помощью которых к держателю прижимается поддон масляного картера. Как и в предыдущем случае для этого подойдёт торцевая головка «на 10».

4. Узел крепления сальника устанавливается на уплотнительную прокладку, поэтому его нередко «прихватывает» к поверхности блока цилиндров. Чтобы не повредить изготовленную из хрупкого дюралюминия деталь, её поддевают со стороны специально отлитых выступов и, осторожно пошатывая из стороны в сторону, снимают с двигателя.

5. Крышку укладывают на деревянные подставки. Воспользовавшись подходящим бородком, сальник выбивают из гнезда через специальный вырез в держателе. Не бойтесь повредить изношенный уплотнительный элемент – его всё равно придётся выбросить.

6. Тщательно вымойте держатель от грязи. Уделите внимание посадочному месту манжеты – отдраив его до блеска, вы упростите запрессовку новой детали и снизите риск её порчи.

7. Прежде чем приступить к установке нового сальника, смажьте его моторным маслом. Это уменьшит трение резины о металл, благодаря чему вы предотвратите искривление манжеты и повреждение обоймы при запрессовке. При желании слой смазки наносят и на посадочное место в крышке – это пойдёт лишь на пользу.

8. Аккуратно установите новый уплотнительный элемент в гнездо. Проконтролируйте, чтобы верхняя плоскость находилась строго параллельно верхней кромке держателя. Помните, что перекос детали во время монтажа приведёт к заклиниванию. Извлечь застрявшую манжету и при этом не повредить обойму будет непросто.



9. Воспользовавшись подходящим приспособлением, посадите сальник на место. В качестве оправки используйте старое уплотнение (если его удалось снять без повреждений). В крайнем случае, запрессовать сальник можно при помощи молотка и деревянного бруска, простукивая поверхность детали по кругу. Установленное уплотнение должно находиться заподлицо с верхней плоскостью посадочного гнезда.

10. Отвернув край манжеты со стороны выреза для демонтажа, убедитесь, что во время установки не пострадала стягивающая пружина.

11. Перед тем как вернуть заднюю крышку на место, тщательно протрите поверхность фланца коленчатого вала. Кроме того, обязательно очистите место примыкания держателя к блоку цилиндров от следов герметика и остатков старой прокладки.

12. Чтобы предотвратить заворот сальника при установке, смажьте его кромку и посадочное место на коленчатом валу моторным маслом. Это предотвратит стирание рабочей части манжеты в первые секунды после запуска двигателя.

13. Внимательно осмотрите снятую прокладку. Если она повреждена во время разборки или же сильно обжалась, то уплотнительный элемент замените.

14. Смажьте прокладку с обеих сторон герметиком и приклейте её к блоку цилиндров. Кроме того,  нанесите тонкий слой жидкого уплотнителя на пробковое (резиновое) уплотнение масляного поддона картера силового агрегата.

15. Верните на место болты, которыми крепится защитный кожух картера сцепления.

16. Аккуратно поджимая пальцами рабочую кромку сальника, установите его на фланец. После того как плоскость крышки коснётся блока цилиндров, область примыкания сальника к коленвалу можно аккуратно поправить при помощи отвёртки с тонким плоским лезвием.

17. Заверните от руки шесть болтов крепления задней крышки двигателя к блоку и затяните их накрест с необходимым усилием. Оставшимися двумя болтами притяните поддон картера к держателю сальника.

18. Будьте внимательны с моментом затяжки, чтобы не повредить резьбу в дюралюминиевой крышке.

Установите на место защитный щиток картера сцепления и притяните его к крышке гайками.На этом работа по замене заднего сальника ВАЗ 2101-2107 завершается. Всё, что остаётся сделать – это установить на место сцепление, коробку переключения передач и карданный вал. Не забудьте отцентрировать диск сцепления при помощи специального приспособления, иначе первичный вал коробки передач не попадёт в подшипник коленчатого вала.

Замена механизма

В случае замены переднего сальника, его поменять достаточно просто. А вот что касается заднего, то с ним придется изрядно повозиться и потратить больше времени. В случае инжектора можно поменять манжеты без снятия радиатора.

Непосредственно перед самими работами вам следует поставить свой ВАЗ-2107 на яму и обесточить аккумулятор.

После крайне важно включить первую передачу – так вы сможете зафиксировать коленвал. Не забудьте также прочно зафиксировать автомобиль на месте с помощью стояночного тормоза. Сама процедура проходит в следующих этапах:

  1. Откручиваем защиту двигателя, снимаем ремень генератора и снимаем шкив генератора.
  2. Теперь вам будет хорошо виден сальник – достаем его с помощью отвертки.
  3. Новый манжет хорошо обрабатываем маслом и вставляем в нужное место.
  4. После ставим на место все детали в обратном порядке.

Читайте также: Замена маслосъемных колпачков ВАЗ-2107

Что касается заднего манжета, то с ним, как уже говорилось выше, не все так просто. Вам придется повозиться под днищем машины целые часы, и то вы сможете проделать процедуру только в том случае, если имеете большой опыт в подобных работах. Дабы разобраться в самостоятельной замене заднего сальника, лучше посмотреть подробное видео в сети Интернет.

Для выполнения ремонтных работ по снятию и последующей замене заднего сальника коленчатого вала ваз 2107, автомобиль необходимо загнать на смотровую яму или эстакаду. Так же для ремонта потребуется стандартный набор инструментов. Сальник коленвала меняют в случае его выхода из строя, когда через него начинает выбрасывать масло при работающем двигателе.

Порядок проведения ремонта выглядит следующим образом:

  1. Загнав автомобиль на яму, отсоединяем карданный вал и снимаем коробку переключения передач.
  2. Сняв коробку, снимаем маховик и после чего снимаем защитный щиток сцепления, открутив торцовым ключом на десять, две гайки крепления щитка картера сцепления, снимаем его.
  3. Перед непосредственной заменой заднего сальника, рекомендуется снять держатель сальника. Держатель снимают для предотвращения возможного повреждения фланца коленвала двигателя.

Сальник удерживается на блоке цилиндров с помощью держателя, который в свою очередь крепится на шесть болтов крепления. Так же, непосредственно в корпус держателя вкручиваются и два болта поддона картера, поэтому их необходимо открутить.

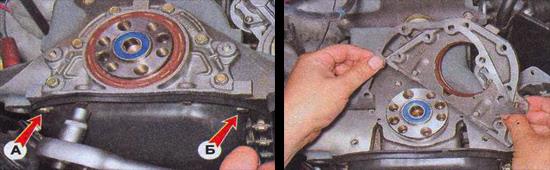

Открутив два болта поддона, торцовым ключом на десять, отворачиваем шесть болтов крепления держателя сальника и снимаем его с двигателя. Между держателем и корпусом блока цилиндров расположена уплотнительная прокладка, которую, независимо от ее состояния, рекомендуется заменить на новую.

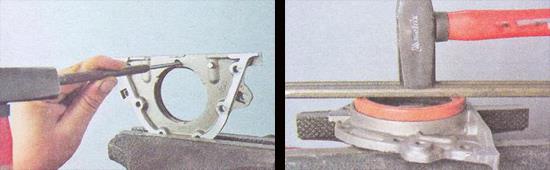

На следующем этапе ремонтных работ, необходимо снять сальник с держателя. Для этого закрепляем держатель в тисках и через специальную прорезь, с помощью плоской отвертки, извлекаем сальник из своего посадочного места.

Теперь, когда старый сальник снят, протрите держатель чистым бензином и проверьте его на наличие различных сколов и механических повреждений, после чего установите новый сальник. Перед установкой сальника, смажьте его посадочное место чистым моторным маслом и запресуйте с помощью оправки. Дальнейшая сборка производится в обратной последовательности. На этом ремонтные работы по снятию и замене заднего сальника коленвала ваз 2107 завершены.

Появились масляные следы в передней части двигателя, около шкива коленвала? Возможно проблема в износившемся сальнике. Придется проводить ремонт по замене переднего сальника коленвала ваз 2107 и менять его на новый. Ремонт необходимо выполнять на смотровой яме или эстакаде, так как практически все работы будут проводится в нижней части автомобиля.

  • Загнав автомобиль на яму, ставим его на первую передачу, снимаем защиту двигателя.
  • Теперь необходимо снять ремень генератора, для этого ослабляем винт крепления генератора к регулировочному кронштену и нижний болт его крепления к корпусу блока цилиндров. Подымаем генератор немного вверх и стягиваем ремень с его шкива и шкива коленчатого вала.

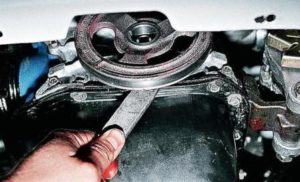

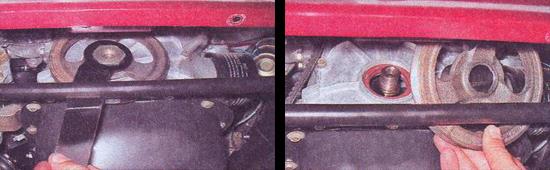

  • Следующая наша первостепенная задача — снять шкив коленвала. Для этого необходимо открутить его гайку крепления. А как ее открутить? Гаечным ключом на 38 обычным рожковым, а лучше воспользоваться специальным слегка изогнутым. Автомобиль стоит на первой передаче, тем самым фиксируя коленвал от полного проворачивания. Откручиваем гайку и снимаем шкив.

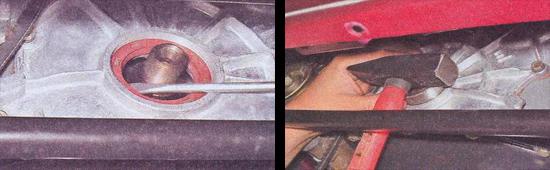

Сняв шкив, вы увидите передний сальник коленвала, подденьте его плоской отверткой и извлеките из своего посадочного места. Протрите посадочное место чистым бензином, вычистите все от грязи и можно приступать к установке нового сальника. Поверхность нового сальника смажьте моторным маслом и сориентируйте над своим посадочным местом. Через оправку подходящего диаметра, запресуйте его на место. В качестве оправки можно использовать либо старый сальник, либо подшипник подходящего диаметра.

На этом ремонтные работы по замене переднего сальника коленвала ваз 2107 завершены. Сборку всех элементов проведите в обратном порядке.
