Как самостоятельно подключить антенну к магнитоле

Современные автомобили оборудованы качественными аудиосистемами. Прослушивание новостей или музыкальных программ во время поездки стало привычкой многих водителей. Но иногда происходят непредвиденные сбои, и вместо музыки и полезной информации из динамиков доносятся неприятные скрипы и посторонние шумы. Чтобы такие ситуации больше не появлялись, стоит выделить время на то, чтобы выбрать и правильно подключить автомобильную антенну.

Содержание

Как сделать антенну для магнитолы

Некоторые владельцы автомобилей предпочитают изготавливать антенны для магнитолы своими силами. Если обладаешь достаточными знаниями и умениями в области радиоэлектроники, то почему бы не сконструировать такое устройство. Изготовить можно как внутреннюю, так и внешнюю антенну, изучив особенности таких устройств. Важно заметить, что у современных магнитол антена встроена в систему и не требует дополнительных усилий. Поэтому если есть возможность приобрести новую, современную автомагнитолу, то смотрите тут, какой их большой выбор.

Внешняя антенна своими руками

Изготовление простой внешней антенны будет в особенности актуально для тех, у кого устройство сломалось, при этом осталось основание. Для такой конструкции понадобится:

  • медная проволока;
  • анкерный болт (диаметр не менее 5 мм);
  • холодная сварка.

Это интересно:  Технические характеристики двигателя CFNA

Собственно, весь процесс состоит из следующих действий:

  1. Верхняя часть болта немного стачивается, после чего сверлятся отверстия небольшого диаметра, которые необходимы для продевания и фиксации проволоки.
  2. Наматываем на болт проволоку в два слоя и припаиваем в верхней части болта.

    На болт наматывам проволоку и припаиваем в верхней его части

  3. На основание антенны наклеиваем прозрачную плёнку.

    В отверстие основания вставляется болт с проволокой, а на само основание наклеивается пленка

  4. Наносим на болт с проволокой холодную сварку и ждём, пока она высохнет.

    На болт наносится холодная сварка, которая обеспечит прочность конструкции

  5. Снимаем плёнку и придаём привлекательный вид изделию путём обтачивания любым удобным способом: вручную либо на мелком наждаке.
  6. Покрываем антенну грунтом и наносим слой краски чёрного цвета.

    После зачистки наносится слой грунта и краски, что обеспечит привлекательный внешний вид антенны

  7. Установить устройство можно как на крышу автомобиля, так и в салоне.
  8. Остаётся подключить приёмную деталь с помощью кабеля: он не должен быть ни коротким, ни длинным.

Описанное устройство останется только подготовить для продолжительной службы: для этого контакты покрывают Литолом либо силиконовым герметиком, что позволит уберечь их от окисления и покрытия ржавчиной.

Как сделать телевизионную антенну

При покупке автомагнитолы с большим экраном, поневоле приходится задумываться над установкой антенны, позволяющей принимать телевизионные каналы. При желании устройство может быть собрано самостоятельно, тем более, если учесть стоимость заводских антенн. Для изготовления понадобятся следующие детали:

  • телескопическая антенна 2 шт. (подойдут от старых радиоприёмников);
  • антенный телевизионный усилитель.

Процесс создания приёмного устройства следующий:

  1. Берём усилитель, раскрываем корпус, снимаем установленную на нём антенну для домашнего приёма и монтируем телескопические. Изделие будет одновременно усиливать и передавать сигнал к магнитоле. На плате усилителя креплений для самой антенны может и не быть, поэтому потребуется сделать отверстия под крепёжные элементы.

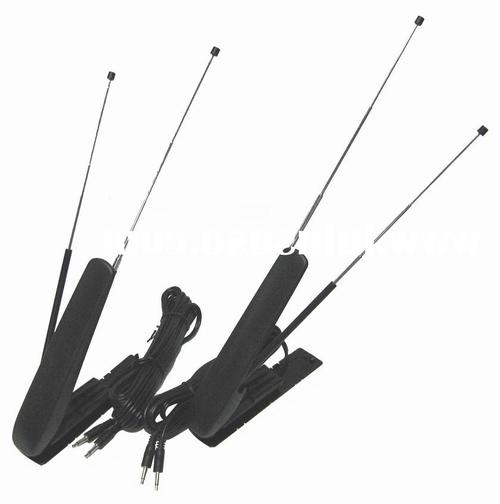

    Для изготовления автомобильной телевизионной антены можно использовать усилитель от домашней антенны и телескопические антенны от старых радиоприёмников

  2. Следующим этапом является подача питания на плату усилителя. Для этого припаиваем провода таким же образом, как и при стационарном использовании антенны: кабель к разъёму, провода питания к контактам на плате. Затем кабель подключаем на антенное гнездо магнитолы, а питание берём с выхода+12В для включения усилителя.

    Провода соединяются с платой также, как и при использовании в стационарных условиях: кабель припаивают на разъём, а провода питания к соответствующим контактам на плате

  3. Установка антенны предполагается на крыше. В противном случае сигнал устройством не будет приниматься из-за металлического кузова.
  4. Провода прокладывают поверху проёма водительской двери. Для крепления кабеля можно использовать клей либо подходящие крепёжные элементы.
  5. Фиксация антенны обеспечивается магнитом. При его отсутствии можно изготовить фиксатор самостоятельно. Для этого понадобится эпоксидка, магнит и кусочек фанеры. К корпусу усилителя приклеиваем фанеру, а затем магнит. После высыхания (3–6 часов) устройство готово к эксплуатации.

    Для крепления антенны на крыше используется мощный магнит, который можно изготовить самостоятельно при помощи эпоксидки, кусочка фанеры и самого магнита

Самодельная GPS антенна

Антенна может быть изготовлена своими руками и установлена непосредственно в корпус устройства, если позволяют размеры. Как правило, конструкция предназначена для устройств с низким уровнем сигнала. В таком оборудовании встроены слабые модули GPS и как таковой антенны нет. Прежде чем приступить к внедрению приёмного устройства, следует выяснить, сможете ли вы добраться до модуля GPS, к которому и будет подключаться антенна. Особенно оправдана такая доработка в навигаторах без разъёма для её подключения.

Для изготовления антенны понадобится:

  • медная проволока сечением 2,5 мм²;
  • плоскогубцы;
  • многожильный провод небольшого сечения;
  • паяльник.

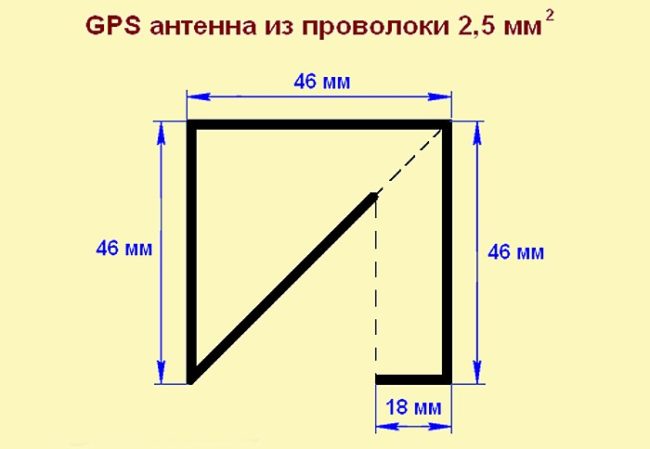

Антенна должна изготавливаться строго по приведённым на схеме размерам. Только в этом случае можно рассчитывать на качественный приём сигнала

Процесс изготовления прост и состоит из следующих шагов:

  1. Из отрезка медной проволоки с помощью плоскогубцев делаем квадрат размером 46*46 мм, при этом, главное, правильно делать изгибы. Размеры должны быть чётко выдержаны, от этого напрямую зависит работоспособность конструкции.

    С помощью плоскогубцев формируем из медного провода антенну размером 46*46 мм

  2. Когда антенна будет изготовлена, её припаивают к GSM модулю отрезком многожильного провода (впаивается на плату устройства), который из корпуса выводится наружу через сделанное отверстие.

    После изготовления антенны, припаиваем её к GSM модулю с помощью отрезка многожильного провода

  3. Производится сборка устройства. Антенну можно закрепить на корпус с помощью двухстороннего скотча в удобном месте.

Разновидности автомобильных антенн

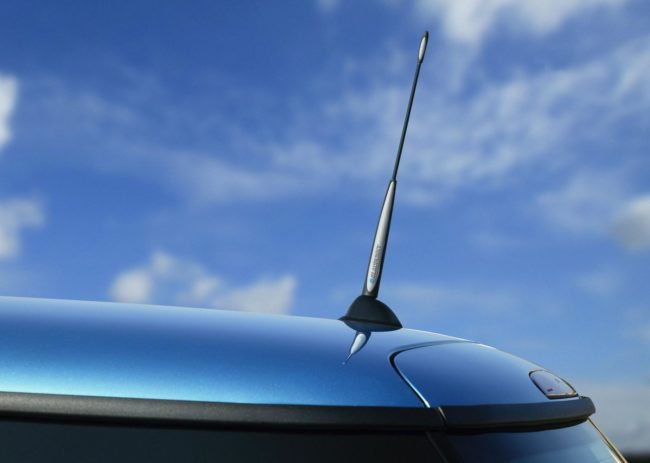

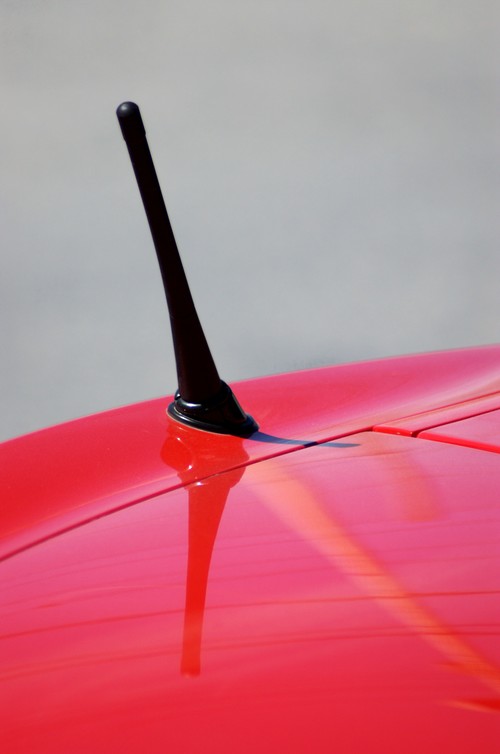

Автомобильные антенны бывают разными. В основном они предназначены для приёма радиостанций FM-диапазона либо телевизионных программ на магнитолах с тюнером. Однако такое устройство в автомобиле может устанавливаться не только в развлекательных целях, но и для навигации. Помимо приведённой классификации, антенны разделяют по типу крепления:

  • с помощью магнитов;
  • на присосках;
  • методом врезки;
  • струбцинами;
  • путём встраивания.

Кроме этого, приёмные устройства разделяют на наружные и внутренние (пассивные и активные). В зависимости от диапазона принимаемых частот устройство может быть как малых, так и, наоборот, больших размеров. Например, для связи в диапазоне 27 МГЦ, антенна имеет большие габариты. Если же рассматривать мощные экземпляры, то их длина может достигать двух метров. Пассивные внешние антенны бывают телескопическими и штыревыми.

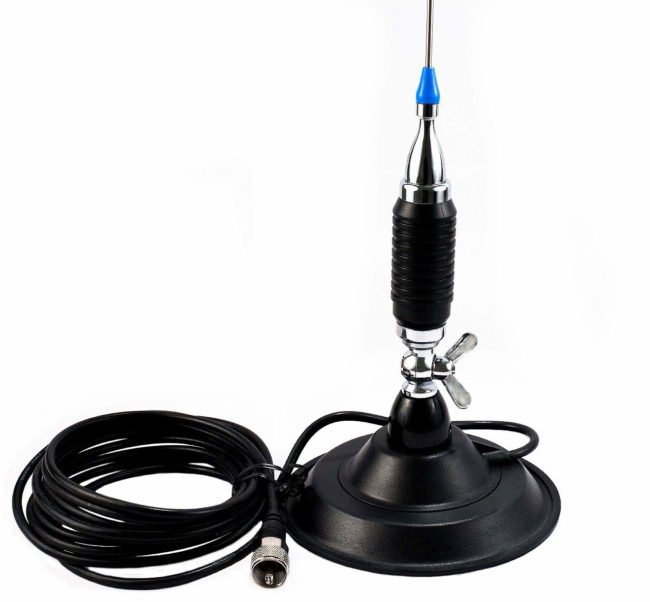

Одним из вариантов крепления автомобильной антены являются магниты, которые применяются для внешнего монтажа приёмного устройства

Как выбрать антенну для автомагнитолы

Прежде чем решить, какую антенну подобрать к магнитоле, следует определиться, для каких целей она будет использоваться. Исходя из этого, внимание стоит обратить на параметры и характеристики антенны:

  • антенна для радиоприёмника обозначается как FM либо АМ (частоты 70–108 МГц);
  • для телевидения — DVB — T (частота до 900 МГц);
  • для навигации — GPS (400 МГц);
  • для радиосвязи — СВ (27 МГц).

Одним из главных критериев при выборе является обеспечение уверенного приёма сигнала на удалении от города. В процессе подбора антенны нужно оценить преимущества её типов.

  1. Активные, они же называются внутренними, работают только с дополнительным встроенным усилителем сигнала. Отличительными чертами являются малый вес и размеры, а также простота монтажа. Плюс ко всему такой тип антенн устанавливается внутри автомобиля, тем самым защищая устройство от внешних воздействий. Но есть у таких антенн и отрицательная сторона, которая сводится к низкой чувствительности, иными словами, не очень хорошему качеству приёма.
  2. Пассивные, которые также называют наружными. Устройства не нуждаются в дополнительном питании. Положительными чертами таких антенн является простота установки и высокая чувствительность, но при этом они не имеют защиты от внешней среды. В основном такие приёмные устройства монтируют на крышах машин.

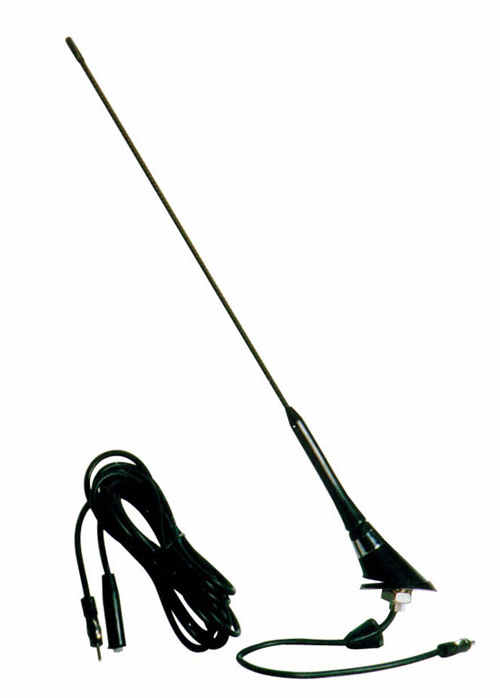

Пассивная автомобильная антенна не требует дополнительного питания, проста в установке и имеет высокую чувствительность

Чтобы понять, какой антенне отдать предпочтение — внешней или внутренней, стоит учесть расстояния (удалённость от города), на которые планируется их эксплуатация. К немаловажному критерию также относятся габариты, которые напрямую зависят от функциональности приёмного устройства. Если требуется выбрать антенну только для приёма радиостанций, а телевизор либо навигатор устанавливать не планируется, то внимание следует обратить на обычную радиоантенну. Для качественного приёма радиовещательных и телевизионных станций либо для эксплуатации навигатора, предпочтение следует отдавать GPS/GSM устройствам. К наиболее универсальным автомобильным антеннам относятся спутниковые, но при этом стоит учитывать их довольно высокую стоимость. Однако разница в цене компенсируется удобством и многофункциональностью.

Что касается габаритов, то антенны для приёма радиостанций по размерам несколько больше, чем телевизионные. Важно обратить внимание на разъем антенны: он должен совпадать с таковым на магнитоле. Принято считать, что внешняя антенна принимает лучше. Да, это так, но только в городских условиях. Сегодня предлагаются всевозможные универсальные антенны, которые могут быть использованы для приёма в широком диапазоне частот. Кроме этого, у некоторых моделей есть возможность переключения приёма с городского на загородный, что позволяет изменять чувствительность и уровень подавления помех.

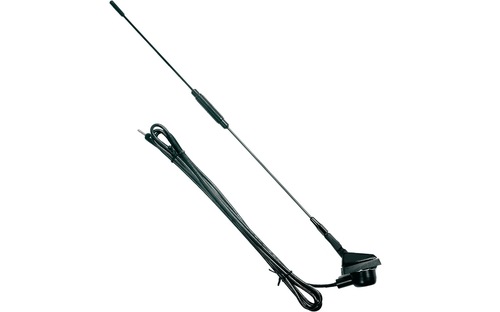

Лучшие наружные автомобильные антенны

Такие радиоприборы обычно более чувствительны и позволяют принимать сигнал от более дальних ретрансляторов. Но их установка связана либо с постоянным съемом магнита и переносом его в салон, либо с прорезанием кузова и надежной фиксацией. Вот лучшие модели по отзывам использующих их водителей.

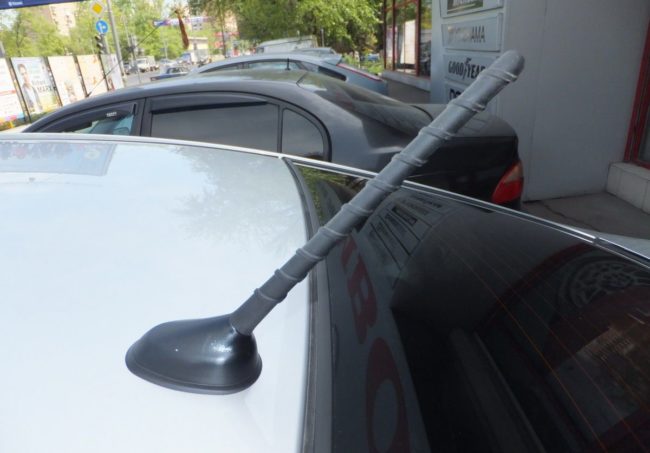

Триада ВА Евро 65 – вместо штатной антенны на любое авто

Такая модель является самой простой и доступной в разделе врезных моделей. Корпус имеет конусообразную форму с расположением единственного жесткого усика под 60 градусов относительно плоскости. Располагают такой аппарат на крыше. Для этого в верхней части кузова просверливают отверстие, куда вставляется цилиндрический выступ антенны, а снизу его фиксирует прижим на резьбе.

Широкие кромки наружной части надежно изолируют салон от попадания влаги. От внутреннего корпуса отходит кабель питания, который прячут под обшивкой. Дальность приема достигает 90 км. Пруток на крыше не превышает 200 мм в длину, а его толщина составляет 15 мм. Он компактен и его трудно сломать. Внутренняя пружина возвращает его в правильное положение при отклонении веткой или иной преградой. Антенна является пассивным прибором и улавливает только радио.

Достоинства:

  • компактная;
  • прочная;
  • возвращающая пружина;
  • кабель 3 м;
  • подробная инструкция;
  • подходит по креплению вместо «родных» на большинство марок авто;
  • стильно смотрится.

Недостатки:

  • пассивный прием;
  • пропадает сигнал на трассе;
  • сложно установить самому.

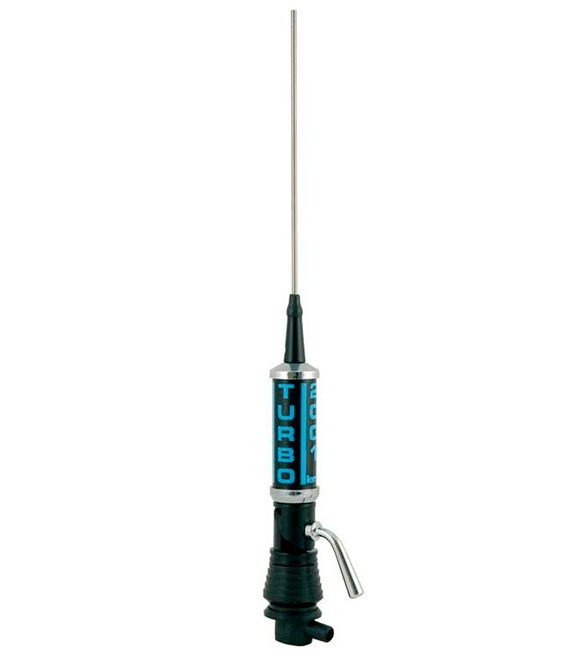

Lemm Turbo AT-2001 – лучшая для такси

Этот итальянский продукт отлично подойдет для передачи радиосигнала с целью поддержания связи. Антенна выполнена из нержавеющей стали (корпус) и силумина (пруток). На центральной части имеется расширение под крепеж и резиновый уплотнитель. Чтобы зафиксировать ее на кузове, необходимо просверлить отверстие в 4 мм. Высота стержня 200 см, что обеспечивает хороший прием, но будет задевать перекладины в гараже или ветки.

Аппарат способен улавливать и передавать на частоте 26-28,5 мГц. Устройство обладает внушительной мощностью в 2000W. Волновое сопротивление в пределах 50 Ом. В комплекте поставляется кабель длиной 4 м. Вес всех элементов в сборе 800 г, что требует тщательного крепления. Альтернативой врезной фиксации является крепление на водосток или на багажник. Существует переходник под магнит. Коэффициент усиления у аппарата 6,5 дБ.

Достоинства:

  • несколько цветов исполнения;
  • высокая мощность;
  • разнообразие вариантов крепления;
  • хороший прием;
  • нержавеющие материалы;
  • возможность использовать для рации;
  • длинный кабель.

Недостатки:

  • тяжелая;
  • дорогая;
  • высокая парусность;
  • длинный вылет прутка.

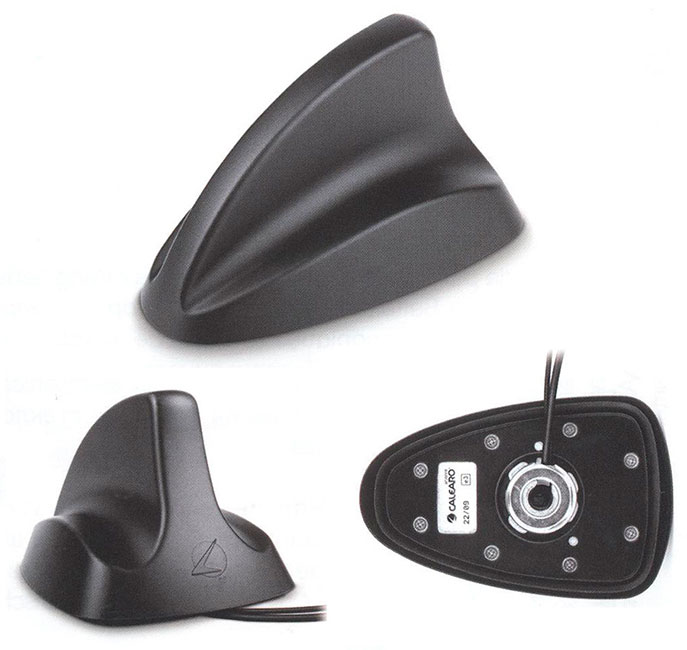

FM Calearo ANT 77 27 085 – насыщенная функциями и стильная

Итальянские разработчики создали компактное устройство, сочетающее в себе три функции: прием радио, захват телевизионных сигналов, улавливание GPS от спутников.

Это одна из самых дорогих антенн. Корпус вылит из жесткого пластика в виде акульего плавника. Врезная установка производится на крыше. Маленькие размеры не доставляют проблем при проезде под невысокими рамками ворот или автоматическими шлагбаумами.

В комплекте поставляется два кабеля по 5 метров каждый, для подключения ТВ и GPS. Аппарат улавливает сигналы как аналогового вещания, так и цифрового. Модель отличается стабильным приемом. Существует три цветовых варианта: черный, красный и белый. Антенна будет красиво смотреться на всех типах машин.

Достоинства:

  • разнообразие цветов;
  • универсальность;
  • хороший прием ТВ и FM;
  • два кабеля в составе;
  • работает с GPS;
  • привлекательный дизайн;
  • не цепляется за ветки;
  • легко мыть машину, не боясь сломать антенну.

Недостатки:

  • очень дорогая;
  • в упаковке отсутствует кабель для магнитолы;
  • чтобы подсоединить тюнер и телевизор, потребуется покупать переходник.

Как различают радиоантенны по типу усиления

В зависимости от типа усиления антенны могут быть активными и пассивными. Разница в их работе выражается следующим образом:

  • пассивные антенны ловят уже имеющийся сигнал;
  • активные не только принимают сигнал, но и усиливают его качество.

Стоит отметить, что активные антенны предпочтительнее при поездках за город, так как позволяют слушать радио, смотреть телевизор или пользоваться навигатором без каких-либо ограничений.

Рабочие диапазоны антенн для авто

В магазинах предлагается большое количество разнообразных моделей всех видов антенн. Чтобы не ошибиться и купить действительно надёжную автомобильную антенну, необходимо выбирать устройства со следующими диапазонами работы:

  • радиовещание (частоты FM и AM от 70 до 108 МГц);
  • телевидение (частоты DVB — T, не превышающие 900 МГц);
  • навигация (частоты GPS около 400 МГц);
  • радиосвязь (частоты СВ около 27 МГц).

Существует мнение, будто внешняя автомобильная антенна принимает сигналы лучше внутренней. Однако внутренние антенны стоят гораздо дешевле, отсюда и их не самое лучшее качество. Но при использовании в черте города они вполне способны обеспечить водителю надлежащее качество сигнала.

Что нужно знать, чтобы подобрать правильный разъём

При выборе антенны стоит обратить внимание на её разъём. Скорее всего, разъём антенны без проблем подойдёт ко всем моделям автомагнитол, однако лучше подстраховаться. В момент покупки можно попросить продавца подключить антенну к вашей автомагнитоле и проверить, удастся ли ему это сделать.

Важно удостовериться перед покупкой автомобильной антенны, что ее разъём подойдет к гнезду вашей магнитолы

Необходимо, чтобы разъём новой антенны каким-либо образом фиксировался. Надёжная фиксация позволит избежать отключения при резких толчках и вибрации во время движения.

Как выбрать антенну к магнитоле?

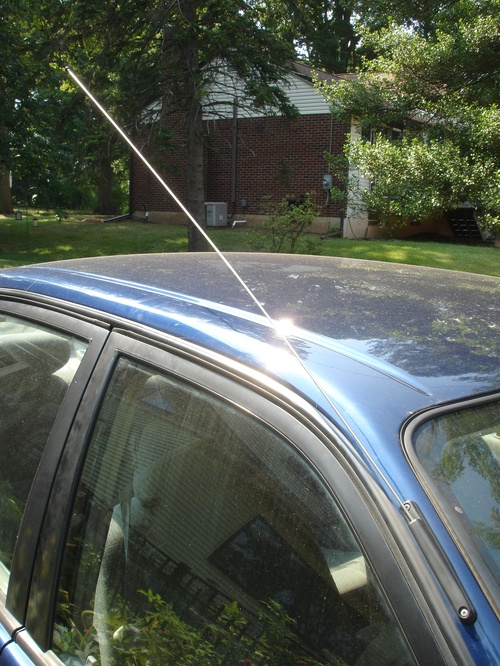

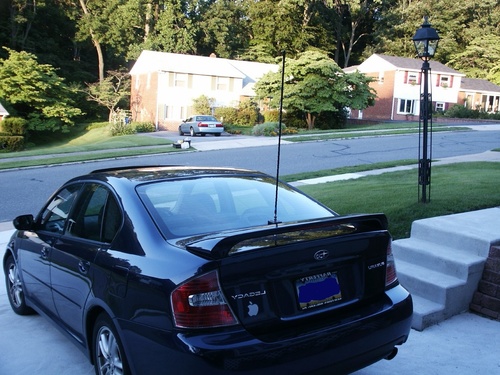

Классическая антенна на автомобиле

Современная активная автомобильная антенна

Прежде всего, автомобильная антенна должна обеспечивать прием радиосигнала на удаленных от передающих станций расстояниях. Если автовладелец совершает поездки только в пределах города, то ему гарантируют хороший сигнал активные (внутренние) антенны. Они характеризуются малыми размерами и простотой установки. Помимо этого, они надежно защищены от различных капризов погоды. Недостатком этого вида является их слабая чувствительность, которая не обеспечивает достаточно хорошее качество сигнала вдали от города.

Удаляясь на дистанцию более 50 км от передающей станции, можно заметить, что связь начинает пропадать. Поэтому если планируются далекие поездки, то в этом случае стоит обратить внимание на внешние (пассивные) антенны. Данные устройства подключаются к магнитоле и функционируют без электрического питания. Недостатками наружных радиоантенн считаются большие габариты и отсутствие защиты от влияния внешней среды. Однако они обладают высокой чувствительностью и способны принимать даже довольно слабые радиосигналы.

Где установить антенну?

Выбирая автомобильную радиоантенну, необходимо заранее выбрать место ее установки. Активные антенны предназначены для монтажа в салоне автомобиля. Поэтому их часто прикрепляют в оконном проеме либо возле него. Также внутреннюю модель можно установить на лобовом стекле или на задней полке. Монтируя ее на стекле надо проследить, чтобы она не закрывала обзор. Кроме того, желательно, чтобы аппарат не мешал и рядом сидящему пассажиру.

Монтаж наружной радиоантенны должен выполняться на самой высокой части автомобиля. Это необходимо для того, чтобы обеспечить качественный и устойчивый прием радиосигнала. Распространенным вариантом для установки радиоантенны данного типа является крыша автомобиля. Однако ее можно прикрепить и к крылу машины. Не рекомендуется устанавливать устройство на бампер, так как возможны сильные помехи сигнала.

Подключение наружной антенны к магнитоле

Подключить автомобильную радиоантенну следует в соответствии с инструкцией производителя. Процесс монтажа простой и легкий. В этом можно убедиться, посмотрев видео на сайте. Существует три способа крепления:

  1. Врезное. При таком методе делают сквозное отверстие в кузове автомобиля. После сверления важно выполнить качественную гидроизоляцию. Кроме того, края отверстий следует обработать специальным антикоррозийным составом.
  2. Штыревое. В данном случае радиоантенну устанавливают на водосток транспортного средства.
  3. Магнитное. Чтобы воспользоваться данным способом, следует старательно очистить выбранное место крепления от пыли и различных загрязнений. Также необходимо убедиться в наличии особого покрытия на основании магнита. Это поможет избежать повреждений краски на машине.

После установки аппарата, надо спрятать электрические провода за обшивку. Следующим шагом станет проверка работы подключенного устройства. Для этого надо включить магнитолу в машине и настроить ее поочередно на несколько радиостанций.

Способы подключения внутренней антенны

Определившись с желаемым местом крепления активной радиоантенны, приступают к установке. Но следует иметь в виду, что проводить все работы следует очень аккуратно. Ведь крепление корпуса и полюсов аппарата выполняется с помощью двухстороннего скотча. А после снятия данных деталей, повторно присоединить их уже не получится.

Но изготовители позаботились о том, чтобы монтаж устройства не вызывал больших трудностей. Поэтому в комплект, кроме самого прибора и инструкции, часто входят дополнительные приспособления, инструменты и различные шаблоны. Они значительно облегчают установку и экономят не только силы, но и время.

Существует два способа прикрепления полюсов и корпуса устройства:

  1. Первый вариант предусматривает установку прибора посередине ветрового стекла. Его помещают вверху за зеркалом заднего вида. При этом способе полюса приклеивают вдоль верхнего края стекла.
  2. Корпус внутренней радиоантенны может быть установлен со стороны пассажира, в верхнем углу ветрового стекла.

Подключение активной антенны

Вначале нужно тщательно очистить поверхность стекла от грязи. Затем выбранное место нужно обезжирить при помощи салфетки, которая пропитана специальным очищающим раствором. А затем вытереть чистой сухой тканью. Теперь участок подготовлен для приклеивания изделия.

Чтобы наклеить корпус и полюса стоит воспользоваться шаблонами, которые изготовлены из очень плотной бумаги. После прикрепления радиоантенны, полюса нужно старательно разгладить. Легче всего это сделать, используя небольшой шпателя, который продается вместе с устройством.

Внутренняя антенна имеет два кабеля для подключения электропитания. Черный провод устройства присоединяется к кузову машины в любом месте. Желательно, чтобы выбранный участок находился как можно ближе к месту установки аппарата. Второй кабель (красного или синего цвета) надо подключить к магнитоле в машине при помощи специальных разъемов. Как это правильно сделать, показано на фото. При этом способе подключения, электричество подается на усилитель лишь в период работы автомагнитолы. Но возможно также подключить провод электропитания и к контакту в замке зажигания.

Для того чтобы провода не были заметны, их надо устанавливать под обшивкой. После того, как монтаж завершен, следует включить магнитолу и проверить работу. Как можно заметить, подключить антенну к магнитоле в машине абсолютно не сложно, и будет по силам даже начинающему автолюбителю.

Как установить и подключить антенну к автомагнитоле

Поле установки в автомобиль аудиосистемы возникает вполне логичный вопрос об установке и подключении антенны. Начинать необходимо с места установки, а точнее, с его выбора.

Где поставить антенну

При выборе места под установку приёмного устройства необходимо придерживаться следующих правил:

  • нужно стараться установить антенну в наивысшей точке автомобиля;
  • для улучшения сигнала большая её часть должна располагаться над крышей;
  • кабель должен быть проложен как можно дальше от таких источников помех, как провода системы зажигания либо электромагнитные приборы;
  • при покупке готовой антенны не нужно изменять её длину;
  • кабель должен крепиться к кузову надёжно, при этом старайтесь его не повредить.

Специалисты рекомендуют устанавливать антенну на крышу, что обусловлено наилучшим приёмом сигнала

Перечень таких простых правил не только облегчит монтаж, но и обеспечит качественный приём. Независимо от места расположения антенны, она должна иметь надёжный контакт с кузовом. Каждый автовладелец вправе установить антенну в любом понравившемся месте, но для того чтобы она была не просто элементом красоты, но и приносила пользу, специалисты рекомендуют осуществлять монтаж в таких точках:

  • на крыше;
  • на переднем крыле;
  • на крышке багажника;
  • на заднем бампере;
  • на кронштейне.

Это интересно:  Что такое спойлер и антикрыло?

Наилучшим местом установки является крыша, поскольку сигнал будет улавливаться со всех сторон. Независимо от выбранной точки крепления важно обеспечить надёжное соединение с массой, что значительно уменьшит уровень помех, улучшит качество сигнала и дальность приёма.

Инструменты и материалы

В зависимости от места и способа крепления могут понадобиться следующие материалы и инструменты:

  • дрель и набор свёрл;
  • нож либо бокорезы;
  • герметик;
  • изоляция (термоусадочная трубка или изолента).

Установка и подключение активной антенны

Установка антенны осуществляется в соответствии с инструкцией:

  1. Выбираем место установки, например, в угол лобового стекла.

    Одним из распространённых мест установки активных антенн является лобовое стекло

  2. Обезжириваем место установки при помощи спиртовой салфетки.
  3. На упаковке есть треугольник, который облегчает позиционирование антенны при креплении на стекло, поэтому следует его вырезать. Затем осуществляем в его пазах фиксацию монтажного диска, сняв защитную плёнку и приклеив на стекло в том месте, где будет устанавливаться антенна. Удаляем треугольник.

    В комплекте с антенной идёт специальный треугольник, в пазах которого происходит фиксация монтажного диска

  4. Приклеиваем ограничительные полоски, которые служат ориентиром для приёмной части антенны.

    Для того, чтобы правильно приклеить усики антены, служат специальные ограничительные полоски

  5. По окончании монтажа приёмных элементов, полоски удаляются. На штырёк диска надевается элемент антенны (усик), для чего отклеивается часть защитной плёнки. Постепенно вытягивая плёнку, приклеиваем ус к лобовому стеклу. Та же процедура проделывается со вторым элементом вдоль ограничительных полосок, при этом нужно следить, чтобы антенна не наклеилась на них.

    Вдоль ограничительных полосок наклеивают усы антенны, при этом нужно следить, чтобы приемный элемент не наложился на саму полоску

  6. Поскольку само приёмное устройство располагается в углу, масса фиксируется на саморез от солнцезащитного козырька. Для этого откручивается сам козырёк и через отверстие в обшивке потолка заводится провод массы.

    Фиксирование кабеля массы осуществляется на саморез солнцезащитного козырька

  7. Для прокладывания кабеля снимаем боковую облицовку. В зависимости от автомобиля крепление можно выполнить пластиковыми стяжками к штатной проводке либо на фиксаторы шланга омывателя.

    Чтобы проложить кабель, потребуется демонтировать облицовку боковой стойки, провод при этом крепится к штатной проводке либо к фиксаторам шланга омывателя

  8. Чтобы проложить кабель, необязательно снимать дополнительные элементы, но для удобства можно демонтировать бардачок.

    Для удобства прокладки кабеля придётся снять бардачок, для чего откручиваем соответствующие саморезы

  9. Подключаем кабель питания антенного усилителя, который в магнитолах называется управляющим и имеет синий цвет.

    К антенному усилителю необходимо подключить провод питания, который у нештатных магнитол имеет синий цвет

  10. Устанавливаем на место бардачок и боковую накладку лобового стекла.
  11. Подключаем антенну к соответствующему разъёму на магнитоле.

Установка и подключение внешней антенны

Помимо приобретения самой антенны необходим ещё штекер и кабель для подключения. Для этих целей может быть использован кабель с волновым сопротивлением 75 Ом, который лучше взять с запасом. Процесс установки следующий:

  1. Чтобы установить антенну, в крыше необходимо сделать два отверстия: одно для крепления диаметром 10 мм, второе является вспомогательным на 5 мм.

    Для установки пассивной антенны в крыше деляют два отверстия: под крепление и вспомагательное

  2. Из салона зачищаем краску до металла при помощи наждачной бумаги.

    Из салона место крепления антенны зачищают до металла чтобы обеспечить надежный контакт

  3. Изготавливаем из фторопласта и двух медных шайб изолятор, к которому припаиваем кабель. С другой стороны припаиваем штекер для подключения к автомагнитоле.

    Для подключения антенны изготавливается проставка (изолятор) из фторопластовой и медных шайб, к которым припаивают кабель

  4. Место соединения кабеля и шайб герметизируем с помощью клея Момент.

    Для герметизации места соединения кабеля с шайбами применяется клей Момент

  5. Чтобы не возникало окисление и коррозия между шайбой антенного кабеля и металлом крыши, место обрабатывается мастикой.

    Чтобы избежать окисления в месте контакта шайбы и металла, поверхность обрабатывают мастикой

  6. Снаружи рекомендуется обработать отверстия герметиком.

    Отверстия в крыше обрабатывают также снаружи, что обеспечит лучшее прилегание антенны к поверхности

  7. Устанавливаем антенну и затягиваем гайку крепления.

    Устанавливаем антенну на крышу и плотно крепим ее гайкой из салона

  8. Остаётся проложить кабель и выполнить подключение к магнитоле.

    После крепления антенны остается проложить кабель в боковой стойке и подключить к магнитоле

Стоит обратить внимание, что для качественной работы антенны необходимо использовать кабель обязательно в экранированной оплётке. При прокладке провода нужно стараться сделать его длину минимальной, также следует избегать различных скруток и натяжения кабеля.

Установка и подключение GPS антенны

Для установки GPS антенны потребуется перечень инструментов, состоящий из специальных ключей для демонтажа системы мультимедиа, а также отвёрток для снятия боковой крышки на торпеде.

Комплект GPS антенны состоит из самого устройства, кабеля и штекера для подключения к автомагнитоле

Последовательность действий по установке и подключению такова:

  1. Демонтируем систему мультимедиа.

    Процедуру по установке GPS антенны начинаем с демонтажа системы мультимедиа, для чего воспользуемся специальными ключами

  2. С правой стороны торпедо снимаем крышку.

    Демонтируем боковую панель торпедо, что обеспечит свободный досуп для установки антенны на кузов

  3. Подбираемся к задней части магнитолы и подключаем разъем от антенны.

    Для подключения кабеля антенны нужно подобраться к задней части магнитолы

  4. Крепим саму антенну на магнит. Для правильной установки устройство должно позиционироваться горизонтально.

    Монтаж антенны производится на кузов автомобиля при помощи магнита в корпусе

  5. Включаем магнитолу и проверяем работоспособность антенны. Устанавливаем все демонтированные элементы в обратной последовательности.

Для подведения итога вышесказанного следует отметить следующее: чтобы приёмное устройство работало без нареканий, важно правильно сделать выбор исходя из особенностей эксплуатации, учесть место установки, а также правильно выполнить подключение в соответствии с инструкцией по монтажу.

Чтобы установить антенну в автомобиль, особых трудозатрат не требуется. Однако для правильного выбора приёмного оборудования важно понимать, для каких целей оно будет использоваться. Только в этом случае можно получить сигнал хорошего качества и уверенный приём.

Автомобильную антенну какой фирмы выбрать

Рынок электроники заполнен множеством продукции работающей с радио волнами. Ее производителями являются известные компании, среди которых можно выделить ряд лидеров:

1. Calearo

2. «Триада»

3. Bosch

4. Lemm

5. Phantom

Итальянский бренд Calearo отличается большим ассортиментом подобной продукции, зарекомендовавшей себя безупречным качеством и надежностью. В продаже присутствуют как очень экономные модели, так и многофункциональные и дорогие.

«Триада» – это отечественная фирма, работающая с 1998 года и имеющая более 700 наименований реализуемой продукции, среди которой: зарядные устройства для авто, конвертеры, усилители сигнала, антенны всех диапазонов и форм, включая декоративные. Компания имеет хорошую репутацию в России и зарубежье и отличается доступными ценами.

Phantom, хотя и имеет название на английском языке, представляет российский бренд, входящий в международный холдинг Stopol Gruop. Концерн существует с 1994 года и специализируется на автотелевизорах, плеерах, различных автомобильных аксессуарах. Американские инженеры регулярно снабжают своих коллег новыми разработками, чтобы своей техникой покрывать потребности большинства водителей.

Lemm была основана в Италии, и является мировым лидером более 30 лет. Ее продукцией пользуются многие дальнобойщики, путешественники и таксисты. Развитие технологий сконцентрировано на улучшении эксплуатационных качеств.

Как подключать радиоантенну к магнитоле

Антенны обычно фиксируются клеевыми составами или на двухсторонний скотч. После того как была смонтирована сама принимающая сигнал установка, потребуется проложить провода от антенны к автомагнитоле. Провода можно прокладывать как по корпусу автомобиля (например, по периметру дверей или окна), так и выполнить отверстие в металле и провести провод по салону.

Обычная антенна для автомобиля состоит из трёх проводов. Один из них называется «земля», поскольку он необходим для заземления устройства. Его нужно будет присоединить к «массе» авто, то есть к любому металлическому креплению на кузове. Этот провод фиксируется болтом и затягивается гайкой и контргайкой на кузове.

Другой провод необходим для питания антенны и должен быть подключён к проводу, который идёт от магнитолы.

Третий же провод называется контактным и подключается в специальный разъём, который есть в самой автомагнитоле. В большинстве случаев второй и третий провода объединены в один, то есть при подключении к питанию сразу же включается контактная функция антенны и начинается приём сигнала.

Схема подключения антенны к атомобильной магнитоле

Приведённая схема одинаково подходит для всех активных автомобильных антенн независимо от производителя. Таким способом устанавливаются и подключаются все самодельные устройства.

Большинство автовладельцев может самостоятельно справиться как с установкой антенны, так и с проблемой её подключения к магнитоле. В целях экономии средств допустимо изготовление антенны своими руками, что практически никак не скажется на качестве приёма сигнала. Подсоединить устройство можно с помощью подручных средств и инструментов, которые имеются в распоряжении любого мастера.

Рекомендуем:  Диагностика и регулировка фар на автомобиле Лада Гранта
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
