Полная расшифровка маркировки шин

Шина – один из основных элементов автомобильного колеса. Производится из резиновой смеси с добавлением дополнительных компонентов (например, масел и смол). Устанавливается на обод диска. Главные задачи – обеспечивать контакт ТС с дорожным покрытием, компенсировать колебания и смягчать удары, улучшать общий уровень сцепления, повышать тормозные характеристики.

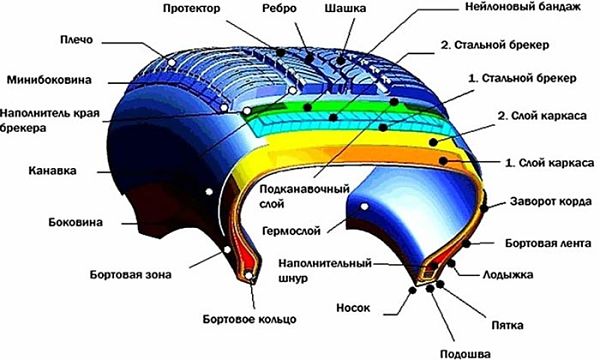

Автопокрышка состоит из следующих основных частей:

  • корд;
  • каркас;
  • брекер;
  • протектор;
  • плечевая зона;
  • боковины;
  • борт.

Маркировка шин для легковых автомобилей

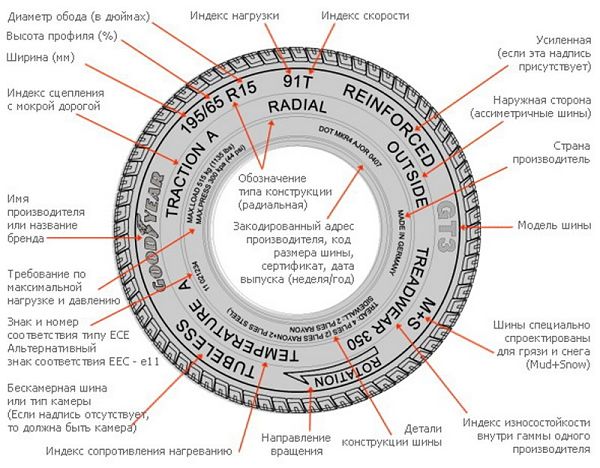

На рисунке ниже показан принцип маркировки шин с расшифровкой обозначений на них, который используется ведущими производителями автопокрышек.

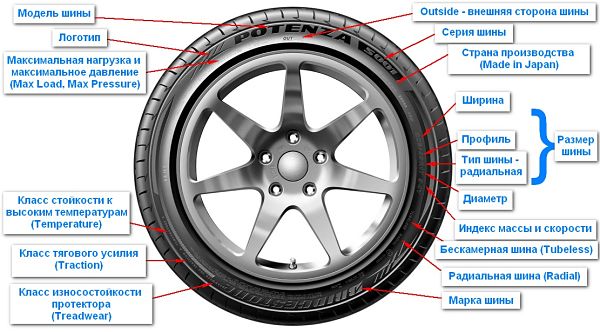

Маркировка автомобильных шин состоит из ряда цифровых и буквенных обозначений, расшифровка которых позволяет узнать полную информацию о них:

  • Производитель;
  • Модель и тип протектора;
  • Индексы: скорости, нагрузки, конструкции;
  • Размеры (ширина, высота профиля, диаметр обода);
  • Тип шины;
  • Дополнительная маркировка (дата производства, страна производитель, знаки соответствия, место установки и т.д.).

Ниже мы рассмотрим подробно каждое из этих обозначений в маркировке.

Производители шин

Первое, на что обычно обращают внимание автолюбители, так это на производителя покрышек. Среди самых известных брендов выделяются изделия компаний:

  • Dunlop,
  • Bridgestone,
  • Michelin,
  • Pirelli,
  • Metzeller,
  • Heidenau,
  • Continental,
  • IRC.

Принято считать, что чем солиднее бренд, тем качественнее колеса. Но, как показывает практика – это не всегда так.

Многие именитые компании, например Michelin, имеют свои производства за рубежом и кроме французской резины можно попасть на шины, изготовленные в Испании и Сербии, а то и на Тайване. И качество этих изделий может очень сильно отличаться, как, впрочем, и цена.

Менее известными на рынке автомобильных шин являются торговые марки: Mitas, Cheng Shin, AvonShinco, Sava, Kenda, Duro, Maxxis.

Модель и тип протектора

Шины должны, прежде всего, соответствовать требованиям, предъявляемым производителем автомобиля. Поэтому начинать подбор покрышек, на наш взгляд, следует с выбора определенной модели и типа протектора.

В зависимости от типа протектора автошины могут быть:

  1. Спортивные и полуспортивные;
  2. Городские и дорожные;
  3. Вседорожные и универсальные.

Также можно встретить шины без рисунка (слик) которые обеспечивают оптимальное сцепление с максимально ровным и сухим дорожным покрытием, и дождевые – для уверенной езды по мокрым дорогам.

К примеру, известными моделями автомобильных покрышек компании Michelin являются Bopper, Macadam, Pilot City, Pilot Power и Pilot Sport. Каждая модель имеет свои конструктивные особенности и состав резины.

Далее специалисты рекомендуют обратить внимание на такие специфические параметры, как индексы скорости, нагрузки и конструкции шины.

Индекс скорости

Индекс скорости условно обозначает максимально допустимую скорость колеса. В таблице ниже приведена расшифровка индексов скорости автомобильных шин.

Таблица 1 – Индексы скорости шин

Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч)
L 120 R 170 V 240
M 130 S 180 W 270
N 140 T 190 Y 300
P 150 U 200 ZR >240
Q 160 H 210 ZR(Y) >300

Значения индекса скорости обозначаются буквами от «А» (скорость 40 км/ч) до «Z» (скорость более 300 км/ч). Правда, разработчики стандарта несколько нарушили алфавитную последовательность, разместив «Н» (скорость до 210 км/ч) между литерами «U» и «V».

Индекс нагрузки

Индекс нагрузки указывает на максимально допустимую нагрузку на покрышку при максимальном внутреннем давлении воздуха в ней. В следующий таблице приведена расшифровка индексов нагрузки в маркировке шин.

Таблица 2 – Индексы нагрузки шин

Индекс нагрузки Макс. нагрузка (кг) Индекс нагрузки Макс. нагрузка (кг) Индекс нагрузки Макс. нагрузка (кг)
50 190 67 307 84 500
51 195 68 315 85 512
52 200 69 325 86 530
53 206 70 335 87 545
54 212 71 345 88 560
55 218 72 355 89 580
56 224 73 365 90 600
57 230 74 375 91 615
58 236 75 387 92 630
59 243 76 400 93 650
60 250 77 412 94 670
61 257 78 425 95 690
62 265 79 437 96 710
63 272 80 450 97 730
64 280 81 462 98 750
65 290 82 475 99 775
66 300 83 487 100 800
Рекомендуем:  Все, что вы хотели знать про атермальную тонировку

Для шин легковых автомобилей индексы нагрузки обозначаются цифрами от «50» (максимальная нагрузка равна 190 кг) до «100» (максимальная нагрузка – 800 кг). Кроме того, встречаются обозначение максимальной нагрузки как в килограммах (KG) так и в фунтах (LBS) – «Max. Load 212KG» или «Max. Load 467LBS».

Максимально допустимое давление воздуха указывается в килопаскалях (kpa) или фунтах (psi) на квадратный дюйм. Соотношение между килопаскалем и фунтом составляет 6,9 кПа = 1 psi. Например, «290 kpa (42psi) сold». Параметры указываются для шин в «холодном» состоянии.

Полезная ссылка: Таблицы давления в шинах по марке автомобиля.

Не стоит, наверное, напоминать, что превышение допустимых значений может вызвать довольно серьезные повреждения колёс. Поэтому выбирайте покрышки с небольшим запасом, чтобы избежать нестандартных ситуаций на дороге. Подробней о том, как правильно это делать читайте здесь.

Индекс конструкции

С помощью индекса конструкции производитель шин обозначает их некоторые конструктивные особенности:

  1. Радиальные шины получили наибольшее распространение. Они имеют маркировку в виде буквы «R», что означает радиальное расположение нитей корда, а также неравновесную конструкцию профиля. Радиальные шины обладают большой грузоподъемностью и эластичностью.
  2. Шины диагональной конструкции маркируются значком «–». В них перекрещенные нити корда и брекера расположены под углом 30-40 градусов к проходящей через ось плоскости. Такие покрышки имеют равновесную конструкцию.

Размеры шин

Размер при маркировке шин традиционно обозначается числовым выражением соотношения Х/Y-Z, где:

  • Х – поперечное сечение (ширина) профиля в миллиметрах,
  • Y – соотношение высоты профиля к ширине в процентах,
  • Z – размер посадочного внутреннего кольца шины в дюймах.

Например, маркировка «205/60-18» означает, что поперечное сечение покрышки равно 205 мм, значение отношения высоты к ширине равно 60%!, а посадочный размер внутреннего кольца шины равен 18 дюймов.

В случаях если ширина указывается в дюймах (3,00-10), то высота профиля в маркировке не обозначается. Иногда высоту профиля еще называют серией шины. При этом в полнопрофильных покрышках со стандартным значением отношения высоты к ширине (80 или 82 процента), номер серии также может не указываться.

К примеру, иногда встречается такая маркировка – 185 R14 C 102 Q.

Тип шины

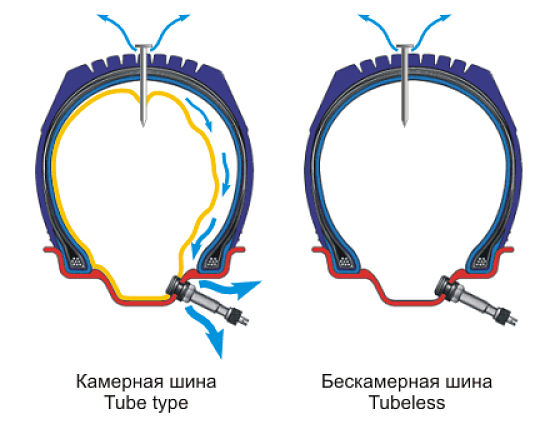

Несмотря на особую популярность бескамерных покрышек, колеса с камерми все еще встречаются довольно часто.

  • Автошины предназначенные для использования вместе с камерой, маркируются буквами «ТТ» (аббревиатура от Tube Type).
  • Бескамерные шины обозначаются буквами «TL» (Tubeless).

Герметичность бескамерных покрышек достигается за счет применения в них слоя специальной резины, которая наносится на внутреннее кольцо, прилегающее к ободу колесного диска. Они фиксируются на ободе за счет конструктивных элементов диска (так называемых, хампов).

Теоретически бескамерную шину можно использовать и с камерой. При этом стоит помнить, что конструкция внутренней полости таких покрышек не рассчитана на контакт с камерой, что отрицательно сказывается на сроке службы камеры.

Также, не имеет ни какого смысла устанавливать камерные покрышки (типа «ТТ») на легкосплавные диски, которые предполагают использование бескамерных шин.

Больше информации с рекомендациями по использованию колесных дисков можно найти по ссылке: Какие диски лучше – литые или штампованные?

Страна и компания-производитель

Все производители наносят свой логотип и название на боковую часть колеса.

Многие фирмы имеют заводы в разных странах, и качество их продукции может существенно отличаться. Например, японские шины Bridgestone могут выпускаться Италии, Франции, Финляндии, Таиланде, Малайзии и многих других странах.

На некоторых покрышках есть надпись «Мade in …», но если ее нет, узнать в какой стране выпущена резина можно по кодовому обозначению DOT. Благодаря нему также можно узнать серию, завод и дату изготовления конкретного экземпляра.

Страна производитель зашифрована в виде 2-х букв, которые расположены сразу за аббревиатурой DOT. Например:

Каждый производитель имеет собственную систему обозначения своих заводов. Так известный бренд Bridgestone наносит на борт такие коды

  • 1D; EH; EJ; EK; EL; EM; EN; EP; H4 – страна производитель Япония;
  • 0B; 0W; 1C; 2C; 2M; 3M; 4D; 5D; 7B; 8B; D2; HY; VA; VD; VE; W1; W2 – США;
  • 1U – Китай;
  • 1V,A7 – Таиланд;
  • 3Y,7G, E2–Польша;
  • 5T, 6T – Бразилия;
  • VN, 9B – Канада;
  • A8 – Индонезия;
  • J2 – Сингапур;
  • L5 – Турция;
  • LH–Австралия.
Рекомендуем:  Правила буксировки авто на гибкой и жесткой сцепке

Основная и дополнительная маркировка шин, классификация и расшифровка для легковых автомобилей

Шинная маркировка – условные знаки, цифры и буквы, нанесённые на боковинах. Содержит максимально подробную и всестороннюю информацию о покрышке. Позволяет определить свойства и технические характеристики автошины. Максимально ускоряет и упрощает процесс выбора для покупателя. Бывает европейской, североамериканской, японской и австралийской. На шинном рынке РФ принято использовать систему маркировки, разработанную в Старом Свете.

При наличии определённых знаний и опыта автовладелец легко расшифрует все обозначения, нанесённые заводом-изготовителем. Определит сезонность покрышки, тип конструкции, посадочный диаметр и т.д.

Основная маркировка

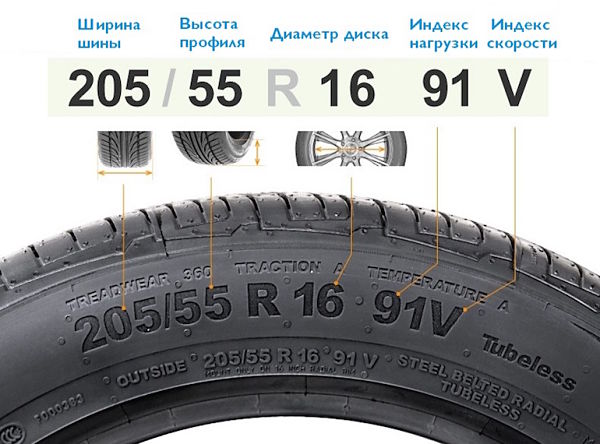

Для наглядности расшифруем шинную маркировку (европейскую) на конкретном примере. В качестве образца возьмём модель Сordiant Sport 3 225/65 R17 106H.

  • Cordiant – компания-производитель, один из лидеров по изготовлению автошин в Восточной Европе. Выпускает продукцию под 3 торговыми марками: Cordiant, Cordiant Professional и TyRex.
  • Sport 3 – летние шины с асимметричным протекторным рисунком и спортивным характером. Разработаны специально для активных и энергичных водителей. Одно из сильных мест – высокая сопротивляемость аквапланированию.
  • 225 – показатель ширины автопокрышки. Указывается в миллиметрах.
  • 65 – отношение высоты профиля к ширине. Указывается в процентах. Высота покрышки измеряется от посадочного обода до края шинного изделия. Умножив 225 на 0,65, получим 146. Это высота профиля в миллиметрах.
  • Буква R (также на боковинах наносится надпись Radial) является обозначением радиальной автопокрышки. Основная конструктивная особенность заключается в расположении нитей корда без перехлеста. Они направлены от борта к борту.
  • 17 – посадочный диаметр обода колеса. Указывается в дюймах (1 дюйм равен 2,54 см). Данная характеристика должна быть одинаковой у дисков и шин.
  • 106 – обозначение индекса максимальной грузоподъёмности. Цифра бывает двух- или трёхзначной. Чем она выше, тем больше допустимая нагрузка у выбранной модели автошины. В нашем случае числовое значение 106 устанавливает максимум в 950 кг. Характеристика критична в первую очередь для грузовой резины, так как покрышки для легковых машин изготовляются с запасом.
  • H – скоростной индекс. Означает максимальную скорость, которую выдерживает автопокрышка при стандартной нагрузке, сохраняя первоначальные эксплуатационные характеристики. Скоростной индекс присваивается только на основе стендовых испытаний, проведённых шинным производителем. Указывается латинскими буквами. Для каждой из них установлено своё значение (в км/ч). H = не более 210 км/ч. Если на боковине покрышки отсутствует маркировка, то максимальная скорость езды на автомобиле не должна превышать 110 км/ч. Спортивные автопокрышки маркируются индексами W и Y (270 и 300 км/ч соответственно).

Классификации шин

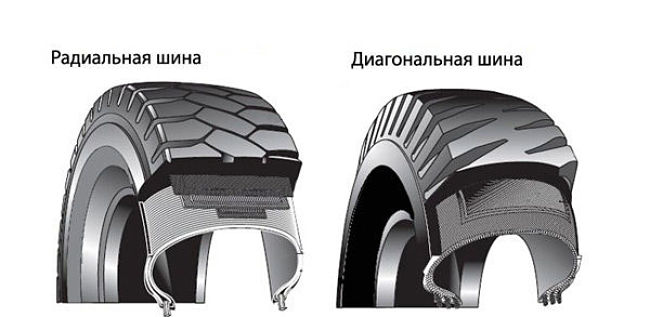

1. Диагональные и радиальные.

Главное отличие заключается в технологии натяжения нитей корда. В диагональных автопокрышках они перекрещиваются. Тянутся от борта к борту по диагонали, поэтому корд получается многослойным.

Радиальные автопокрышки – более современные изделия шинного производства. Нити располагаются без перекрещивания. Идут от борта к борту вдоль колеса. Имеют однослойную конструкцию корда, которая отличается надёжностью, повышенной жёсткостью и высокой степенью натяжения.

Основные преимущества радиальных автошин перед диагональными заключаются в следующем:

  • длительный срок эксплуатации;
  • более стабильные и сбалансированные сцепные и тормозные характеристики, что способствует лучшей управляемости и устойчивости автомобиля;
  • уменьшенное сопротивление качению (способствует экономии топлива);
  • высокий показатель теплопроводности каркаса, улучшенный отвод тепла.

Единственным недостатком автошин радиальной конструкции перед диагональными является меньшая приспособленность боковой части (боковины) к внешним механическим воздействиям.

99,9%!современных шин для легковых автомобилей имеют радиальное расположение нитей корда. Маркируются буквой R и/или надписью Radial.

2. Камерные и бескамерные.

Камерные шины маркируются аббревиатурой TT или надписью Tube Type, бескамерные – TL или Tubeless. Вторые – более современные, отличаются улучшенными эксплуатационными характеристиками. Главные отличия бескамерных автопокрышек от устаревших моделей с камерами заключаются в конструкции шины, способе крепления на обод колёсного диска. В случае прокола бескамерная покрышка сдувается моментально. Авторезину без камеры можно быстро отремонтировать (без демонтажа, с помощью специальной пасты) при получении небольших повреждений.

О дополнительной маркировке

  • дата изготовления;

Указывается 4 цифрами. Они обведены в овал или кружок. Первые две цифры означают неделю, вторые две – год изготовления. Например, 1816 – 18-я неделя 2016 года.

  • «погодные» обозначения;

AW, AS (All Seasons) – указание на всесезонные покрышки, использующиеся зимой и летом. Рекомендованы для эксплуатации только в южных широтах России. Для остальной части РФ лучше использовать специализированную летнюю и зимнюю авторезину.

Рекомендуем:  Замена помпы на 16-клапанной Приоре

M+S – маркировка зимних шин. Является свидетельством того, что они хорошо приспособлены к эксплуатации на заснеженных трассах за городом, на городских дорогах, где реагенты вместе со снегом образуют снежно-грязевую кашицу.

  • соответствие стандартам;

E17 – буквенно-цифровое обозначение. Ставится на боковинах покрышек, допущенных к эксплуатации и соответствующих европейским нормам безопасности. Другой вариант – DOT. Это буквенный код, указывающий на соответствие стандартам безопасности Департамента транспорта США.

  • указания на улучшенные эксплуатационные характеристики;

RF или надпись Reinforced – шинные изделия с увеличенной несущей способностью.

XL расшифровывается как Extra Load. Две буквы указываются после индексов предельной нагрузки и максимальной скорости. Обозначают повышенную прочность и увеличенную грузоподъёмность. Наносятся заводом-изготовителем на усовершенствованных моделях авторезины. Их индекс нагрузки увеличен на 4 единицы по сравнению со стандартными.

FR – покрышка с дополнительной защитой обода диска.

ROF (Run Flat у Pirelli, ZP у Michelin и т.д.) – автопокрышки, способные работать в случае прокола или другого повреждения. Имеют специальную усиленную конструкцию, противостоящую складыванию боковин. Позволяют комфортно и безопасно доехать до ближайшего шиномонтажа на средней скорости (максимальная – 80-100 км/ч).

  • символы и обозначения, упрощающие установку.

Надпись ROTATION и направляющая стрелка наносятся на автопокрышки с протекторным рисунком направленного типа. Облегчают процесс монтажа. Стрелка указывает на направление вращения.

Шинная маркировка – на первый взгляд, вещь достаточно сложная и запутанная. Ситуацию затрудняет большое количество надписей, дополнительных обозначений и символов. Однако если уделить время и разобраться в вопросе, то можно легко и непринуждённо «читать» маркировку, быстро определять технические характеристики автопокрышки. Это поможет при поиске подходящего шинного комплекта для автомобиля.

Дополнительная маркировка шин

Кроме перечисленных выше параметров на боковине покрышки часто можно встретить ряд других обозначений, несколько усложняющих расшифровку маркировки.

Например, три или четыре цифры в овале обозначают неделю и год выпуска шины. Некоторые производители включают дату изготовления в индивидуальный (серийный) номер покрышки:

  • Шины, изготовленные до 2000-го года, имеют трехзначную дату выпуска: (159), что означает 15-я неделя 1999 года.
  • После 2000-го года применяется четырехзначная нумерация: (0501) – 5 неделя 2001 года.

Некоторые шины могут иметь специфические маркировки, гласящие о том, что их можно устанавливать только на передние или задние колеса:

  • Буква «F», а также надписи «Front Wheel Only» или «Front Wheel».
  • Надпись «Rear Wheel» означает, что эта покрышка устанавливается на заднее колесо.
  • Надпись «Rotation» или фигурная стрелка говорит о направлении вращения шины.

На покрышках с симметричным рисунком подобные обозначения отсутствуют, следовательно, их разрешается устанавливать любой стороной.

Производитель также стремится подчеркнуть, что его изделия отличаются высоким качеством, размещая на покрышках маркировку типа «TREAD: 2 PL- RAYON: 2 PL-STEEL». Эта надпись обозначает, что брекет шины изготовлен из двух слоев вискозного и двух слоев металлического корда. Обозначение «SIDEWALL 2 PL-RAYON» гласит о количестве слоев и материале каркаса.

Не меньше внимания уделяют производители шин и вопросам безопасности. Именно поэтому маркировка может «рассказать» о проведенных испытаниях и о допуске к эксплуатации данных покрышек на территории отдельной страны:

  • Если эксплуатация шины разрешена на территории США, то маркировка DOT свидетельствует о соответствующем допуске Department оf Transportation (Транспортный Департамент США).
  • Если испытания проводились по нормативам №75 ЕЭК ООН, то на шине должна быть маркировка ЕСЕ R75. В обозначении Е1 75R 005-4163 указана страна, где проводились испытания (Е1 – испытано в Германии) и серийный номер (4163). 005 – это номер официального утверждения.

Выбираем шины самостоятельно

Как мы убедились, расшифровка маркировки шин для легковых автомобилей не сложный процесс. Знание нюансов обозначения шин поможет приобрести не просто подходящий, а лучший и качественный комплект из всех предложений,не полагаясь всецело на советы не всегда опытного и честного продавца.

Каждый владелец транспортного средства руководствуется при выборе своими личными предпочтениями и финансовыми возможностями. Единственное правило для всех без исключения марок автомобилей – выбирать резину строго соответствующую рекомендациям производителя.
