Что делать, если не работает топливный насос ВАЗ-2110?

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса.
На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса. На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Контакт массы

На неполадки с массой бензонасоса способен указать неправильно показывающий датчик уровня топлива. Плохое крепление массы может привести к тому, что бензонасос перестанет качать топливо. Провод массы  расположен под приборной доской и проходит через весь салон автомобиля. Необходимо его найти, зачистить контакты и как следует закрепить на бензонасосе.

Схема бензонасоса ВАЗ 2110

Устройство электробензонасоса 2110 довольно простое — узел являет собой электромотор, на который поступает питание 12 В. Бензонасос устанавливается в корпусе, а на его входе монтируется сеточка, то есть фильтр грубой очистки. Благодаря фильтрующему элементу частицы грязи не проникают в корпус насоса, что предохраняет устройство от засорения.

В электрическую схему БН ВАЗ входят такие элементы:

  • Блок управления мотором.
  • Ключ зажигания.
  • Электропроводка.
  • Реле.
  • Предохранитель.

На ВАЗ 2110, которые выпускались до 2000 года, устанавливались механические бензонасосы.

Рекомендуем:  Как отремонтировать своими руками блок розжига ксенона

Состоит такой БН из следующих частей:

  • Металлического корпуса.
  • Возвратной пружины.
  • Верхней крышки.
  • Двух клапанов.
  • Толкателя с диафрагмой.

Закачка топлива из бензобака выполняется благодаря колебаниям диафрагмы, открытию и закрытию клапанов. Диафрагма с толкателем приводится в движение от эксцентрика распредвала, на нижнем корпусе бензонасоса присутствует рычаг ручной подкачки топлива.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

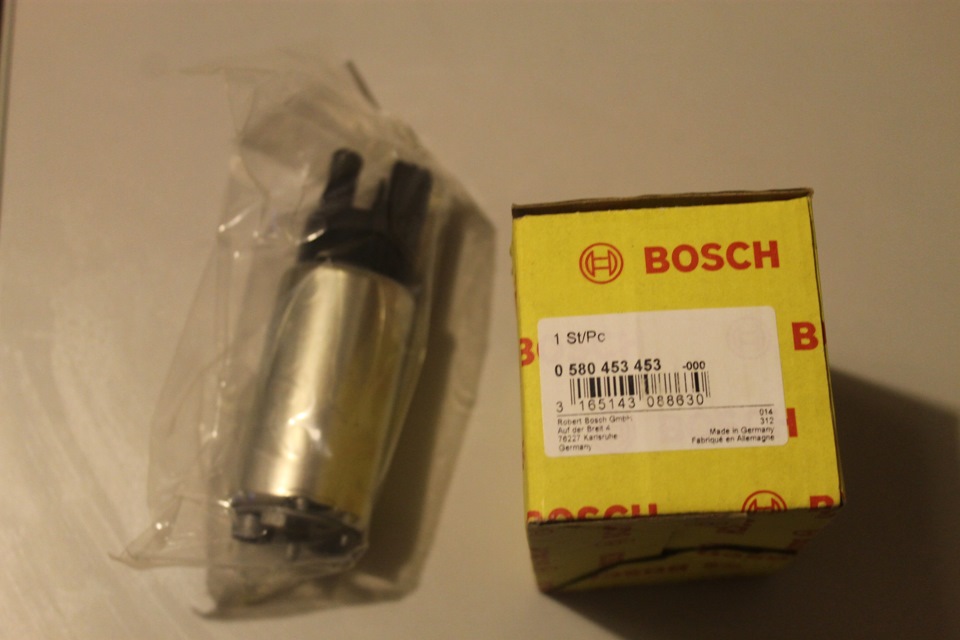

Электромотор

Если поиск проблемы в топливной рампе и проводке не дал результата, нужно проверить моторчик бензонасоса. Он отвечает за циркуляции жидкости во внутренней части топливного насоса. При проверке необходимо учитывать, что через некоторый промежуток времени клеммы на бензонасосе могут окислиться, и питания не будет. Это тоже нередко становится причиной, по которой бензонасос перестал работать. Это означает, что моторчик, скорее всего, рабочий, но надо зачистить и поджать клеммы.
