Не работает омыватель лобового стекла: ищем причину и устраняем её

Одной из важных деталей каждого автомобиля является механизм очистки стекол, который представлен в виде дворников и омывателя. Иногда возникает ситуация, когда не работает омыватель лобового стекла ВАЗ 2107, который предназначен для очистки стекла от грязи. С его помощью происходит разбрызгивание воды, или специальной жидкости, посредством которой вместе с дворниками удаляется грязь. Как диагностировать неисправность механизма, а также устранить поломку, рассмотрим подробно.

Особенности устройства

Существуют моторчики нового и старого образца. Последние можно встретить на советских машинах, или на ВАЗ 2107, 2108, к примеру.

В большинстве машин, включая ВАЗ 2109, 2110, 2114, а также иномарках Митсубиси Лансер, Паджеро Спорт или Форд Фокус, уже применяют новые виды моторчиков (насосов) омывателя.

Главными компонентами омывателя выступают:

• форсунки;
• насос (моторчик);
• бачок с омывающей жидкостью.

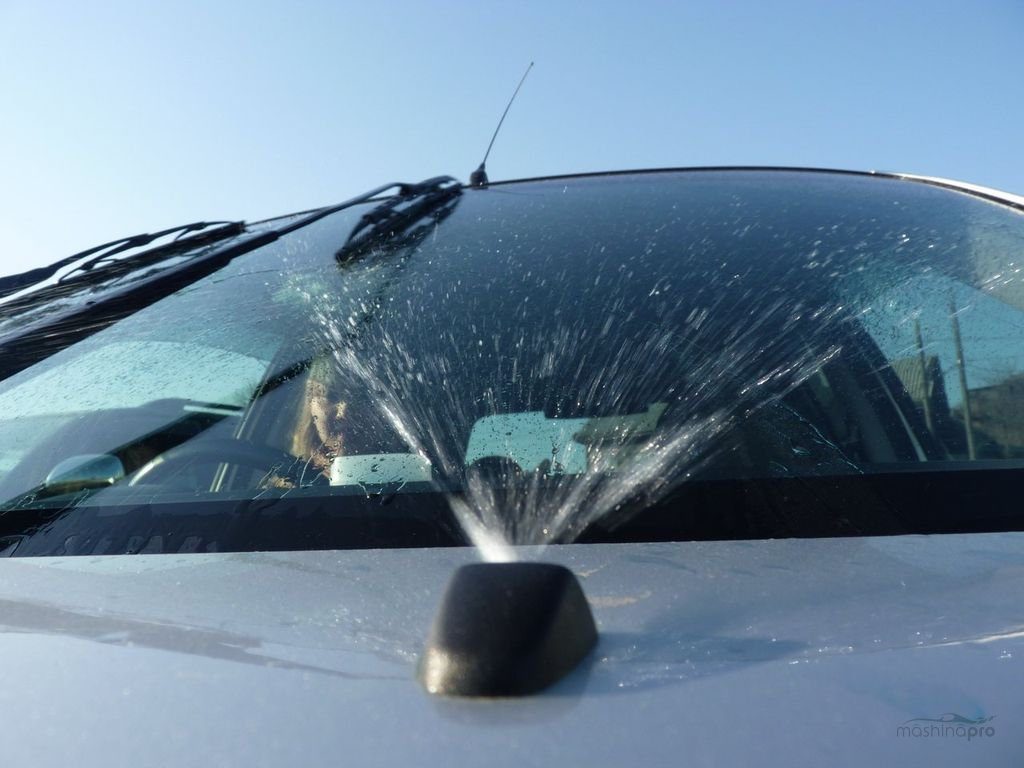

Форсунки служат для подачи воды на лобовое автомобильное стекло. Потому располагаться они должны так, чтобы выходящая струя жидкости попадала максимально на центр лобовушки. Насос подает воду и бачка. Кстати, на некоторых авто омывательная вода подается не только на ветровое стекло, но и на основные фары впереди и сзади.

Не принципиально важно, какой у вас автомобиль. Это может быть Приора, Хендай Акцент, какая-нибудь Мазда или Тойота. У всех моторчик омывателя работает по одинаковому принципу. Хотя устройство, характеристики и внешний вид могут отличаться.

Насосы подают воду или омывающую жидкость. Если стеклоомыватель не работает, вероятнее всего сломался бачок или сами форсунки. Их можно поменять или самостоятельно отремонтировать.

Если ломается насос, здесь задача немного сложнее. Важно сразу же выявить проблему и устранить поломку. Ездить на машине, да еще и в плохую погоду, когда не работает стеклоочиститель, опасно.

Причины неисправностей

Не спешите во всем винить мотор. Он может работать, а стеклоочиститель не функционирует по другим причинам.

Рассмотрим ключевые причины, из-за которых перестают выполнять свою работу наши с вами дворники.

• Засорение фильтра или жиклера. Частая поломка. Особенно для тех, кто вместо специальной омывательной жидкости использует воду из-под крана. Для решения проблемы нужно демонтировать устройства и промыть систему. Работа не сложная, но деликатная;
• Шланги подачи. Они изнашиваются со временем, теряют герметичность, лопаются. Здесь все просто. Снимите старые шланги и поставьте новые. Их цена копеечная даже на иномарках;

• Неправильное соединение. Выполняя какие-то работы по ремонту самих дворников или рядом расположенных узлов, вы могли разобрать систему омывателя и неправильно ее собрать. Проверьте подключения и исправьте ошибки, допущенные при сборке;
• Вал электромотора и насоса. Бывает так, что соединение между ними слабое или нарушено полностью. Что делать? Верно. Нужно лучше закрепить элемент;
• Поломка моторчика. Случается не так часто, но исключать этот вариант не стоит. Прежде чем менять деталь, попробуйте очистить моторчик, его щетки, избавиться от всех следов коррозии. Иногда это помогает. Если же ремонт не дал результат, поможет замена.

Вот основные причины отказа стеклоочистителя. Не самый сложный механизм в автомобиле, потому отремонтировать его можно своими руками.

Основные причины отказа омывателя и способы ремонта

Можно выделить три основных момента, из-за которых может не подаваться жидкость на лобовое стекло.

Омыватель может не функционировать из-за банального отсутствия жидкости в резервуаре

1 причина. Забывчивость или халатность самого водителя

Омыватель может не функционировать из-за банального отсутствия жидкости в резервуаре. Решается эта проблема просто: покупается жидкость для стекла и заливается в бачок. В большинстве авто он расположен под капотом, где именно, лучше уточнить в технической документации по обслуживанию транспортного средства. Каждая марка автомобиля имеет свои конструкторские решения.

«Незамерзайка» устойчива к низким температурам, но порог замерзания у каждой свой

В зимнее время омыватель может не работать по причине замерзания жидкости в резервуаре. На зиму лучше заливать «незамерзайку». Она устойчива к низким температурам. Устранить такую неполадку также несложно. Достаточно загнать автомобиль в тёплое помещение на несколько часов или прогреть двигатель до рабочей температуры. Тепло от мотора растопит воду. Её лучше всего откачать из бачка и залить зимний омыватель.

2 причина. Механические повреждения в системе очистки стекла

Основные факторы могут быть такими:

• отсоединение или разрыв трубки, по которой поступает жидкость на распылители;
• шланг на пути от бачка к форсункам пережат другими деталями кузова;
• негерметичность резервуара, в нём может быть трещина и через неё вытекает омыватель;
• засорение распылителей.

Замена форсунок может устранить технические неполадки

Механические неполадки устраняются путём замены шлангов, бачка или форсунок на капоте. Последние можно попробовать прочистить тонкой иглой. Такой ремонт системы очистки лобового стекла под силу каждому автолюбителю.

3 причина. Неисправность в электрической части

Такие неполадки можно назвать самыми сложными, но некоторые также можно исправить своими руками, без обращения на станцию технического обслуживания автомобилей.

Поломки по электрической части могут быть такими:

• перегорел предохранитель системы;
• плохой контакт на разъёме насоса, который качает жидкость;
• выход из строя электрического моторчика в насосе.

Проверку неисправностей с электрическими цепями надо начинать с предохранителя. Согласно руководству по эксплуатации автомобиля, надо найти, где расположен блок предохранителей. На обратной стороне блока есть схема их расположения. По ней находим нужный предохранитель, проверяем его и при необходимости проводим замену.

Если с предохранителем всё в порядке, а омыватель не работает, идём дальше, проверяем напряжение на разъёме электронасоса. Отсоединяем фишку и с помощью вольтметра проверяем наличие 12 вольт при включённой кнопке омывателя. Отсутствие напряжения указывает на то, что надо искать обрыв в проводке от кнопки включения до разъёма.

Если после проверки проводки и контактов омыватель не работает, то, скорее всего, проблема в самом моторчике. Его следует заменить. Насос подачи жидкости выходит из строя нечасто, но если это случилось в дороге, то провести такой ремонт будет сложно. В этой ситуации лучше обратиться в ближайшую автомастерскую.

Омыватель лобового стекла работает плохо

“Плохо” – это значит, что насос гудит, но жидкость почти не долетает до стекла или брызжет в разные стороны. Причины:

• засорены форсунки, трубки, фильтр, обратный клапан
• трубки могли соскочить с форсунок или соединителей
• поломка штуцеров насоса, соединителей, форсунок

Поиск неисправности начните, отсоединив трубку, ведущую от насоса к форсункам. Если давление струи будет хорошим, то обследуйте форсунки и соединения трубок. В противном случае – “спускайтесь вниз”, т.е. к бачку, и проверьте состояние выходного штуцера насоса и трубки, а также включите омыватель и оцените на глаз его производительность. Если сломан штуцер, сопоставьте свои навыки и стоимость детали. Временами ремонт штуцера небесполезен и даёт неплохую экономию средств и времени – хотя иногда ждать заказанную запчасть приходится довольно долго.

Форсунка омывателя лобового стекла

Коротко о том, как снять форсунки омывателя лобового стекла, чтобы их прочистить. Если предмет (соринка) больше диаметра жиклёра, то снаружи помеху можно затолкать вглубь, и она “вернётся”. Форсунки обычно фиксируются упругими защёлками, которые нужно сдавить. Удобно, когда форсунки установлены на капоте – защёлки можно сжать с внутренней стороны.

Чтобы вытащить форсунку из накладки механизма стеклоочистителей, нужно воспользоваться инструментом вроде тонкой плоской широкой отвёртки.

Поочерёдно поддевая форсунку с обеих сторон, вытащите её вместе с трубкой. Если не уверены, что получится, снимите накладку (“жабо”). Совсем необязательно снимать поводки “дворников” – достаточно отогнуть накладку.

Сняв форсунку, булавкой или чем-то подобным удалите засор и продуйте (промойте) форсунку в обратном направлении. Точно также можно прочистить и промыть веерные форсунки омывателя лобового стекла, только старайтесь удалить грязь из всех жиклёров. Можно их замочить в растворе мыла, а ещё лучше – кальцинированной соды. Если корпус форсунки разъёмный – разберите, но будьте осторожны – там может быть обратный клапан с шариком и пружинкой. Клапан удерживает воду в трубках, благодаря чему при включении омывателя жидкость сразу подаётся на стекло и “дворники” не скребут сухую грязь. Когда поставите форсунки на место, отрегулируйте булавкой направление струи, только не повредите отверстие.

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

• прогреванием мотора;
• пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

Если вас интересует информация о том, как изготавливается незамерзайка своими руками, читайте материал нашего специалиста.

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

1. Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
2. Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

1. Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
2. Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
3. Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
4. Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.



Диагностика системы

Чтобы разобраться с причинами неработоспособности омывателя лобового стекла на ВАЗ 2107, следует прежде всего, рассмотреть конструкцию системы. Состоит она из таких элементов:

1. Бачок для омывающей жидкости.
2. Насос с электродвигателем, работа которого происходит от сети 12В.
3. Форсунки или распылители водяной струи, которая попадает на лобовое стекло.
4. Трубки из ПВХ, соединяющие вышеописанные элементы.

В бачок омывателя заливается специальная жидкость, причем летом одного типа, а зимой другого. Зимняя жидкость называется «незамерзайкой», с ее помощью можно эффективно омывать стекла при минусовой температуре воздуха, и не волноваться о том, что она может замерзнуть в системе.

При включении омывателя, происходит распыление жидкости на ветровое стекло с одновременным автоматическим включением дворников. Если при включении устройства отсутствуют признаки его работоспособности, то определить причину поломки можно самостоятельно. Электрическая схема подключения омывателя на ВАЗ 2107 представлена ниже, на основании которой можно разобраться с неисправностями.

Схема подключения

Почему не работает омыватель лобового стекла

Чтобы определить, почему перестал работать омыватель ветрового стекла на семерке, необходимо произвести тщательную диагностику. В помощь проведения самостоятельной диагностики является схема, представленная на фото выше. После того, как будет обнаружен неисправный элемент, понадобится выполнить его ремонт или замену, что зависит от характера поломки. Неисправности рассматриваемого элемента можно разделить на незначительные (устранить можно самостоятельно) и серьезные, требующие замены неисправной детали. Более подробно рассмотрим основные узлы системы, и их неисправности.

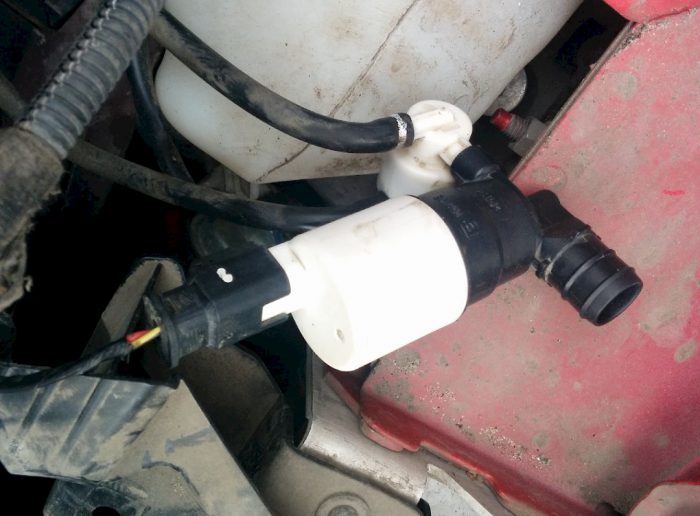

Вышел из строя моторчик

Первым делом нужно произвести проверку исправной работы моторчика омывателя. Сделать это достаточно просто, для чего следует открыть капот, и нажать на подрулевой переключатель. Отсутствие признаков работы насоса омывателя говорит о том, что неисправен этот элемент или цепь его питания.

Разобраться в неисправности вовсе не трудно, но для этого понадобится мультиметр или лампочка. Подключаем прибор к контактам на моторчике, и включив подрулевой переключатель, производим измерения. Наличие питания 12В (или если лампочка загорелась) говорит о том, что цепь исправна, а причина скрывается в неработоспособности самого моторчика. Эта деталь не ремонтопригодна, поэтому понадобится купить новый элемент, и заменить его.

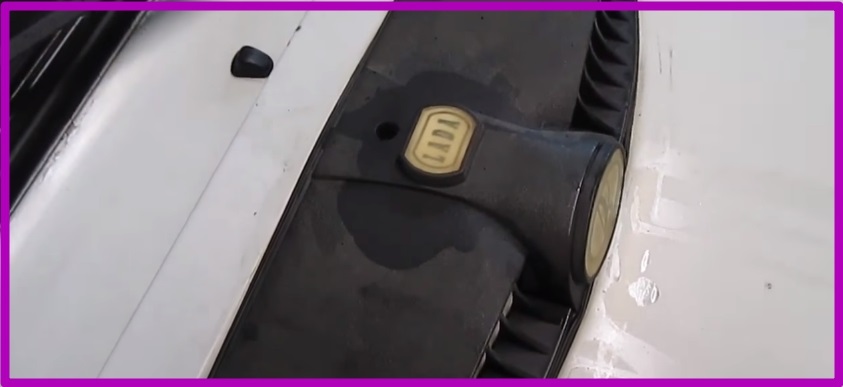

Форсунки

Проверять форсунки следует в том случае, если моторчик стеклоомывателя исправен, и в бачке есть жидкость, но она не подается на ветровое стекло. Форсунки осуществляют разбрызгивание жидкости, и имеют они простую конструкцию. При этом отсутствие подачи жидкости на стекло может возникнуть посредством неисправности форсунок, которые выявить достаточно просто:

1. Проверить подключение трубки от моторчика до форсунки. Эта трубка могла соскочить, и поэтому жидкость не поступает к форсунке.
2. Проверить трубку на наличие перегибов и изломов. Если уместен изгиб, то моторчик не сможет его выпрямить, так как имеет достаточно малую мощность. Если причина заключается в изгибе трубки, то нельзя на длительное время включать моторчик, так как в режиме нагрузки он может сгореть.
3. Засорение форсунок. Такой дефект определить достаточно просто, так как если отверстия форсунок засоряются, то не все одновременно, поэтому одна из двух деталей при такой неисправности будет функционировать.

Если засорилось отверстие форсунки, то его можно прочистить тонкой швейной иголкой, восстановив при этом работоспособность системы.

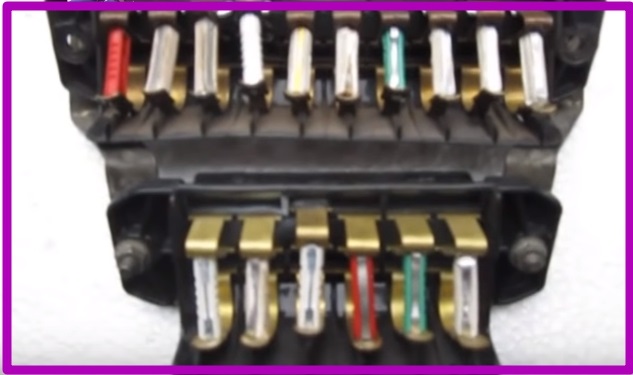

Предохранитель

Если мультиметр при включении подрулевого переключателя показывает нулевое напряжение, значит неисправность нужно искать в цепи питания. Первым делом нужно проверить предохранитель. Он отвечает за протекание допустимого тока в цепи, величина которого не должна быть более 8А. При увеличении нагрузки или при коротком замыкании цепи происходит перегорание плавкой вставки предохранителя.

Понадобится проверить исправность предохранителя F2, который отвечает не только за исправность цепи омывателя, но и за цепи стеклоочистителей стекла и фар. Если сгорел предохранитель, то его следует заменить, но перед этим проверить целостность цепи, так как причина его перегорания может заключаться в коротком замыкании.

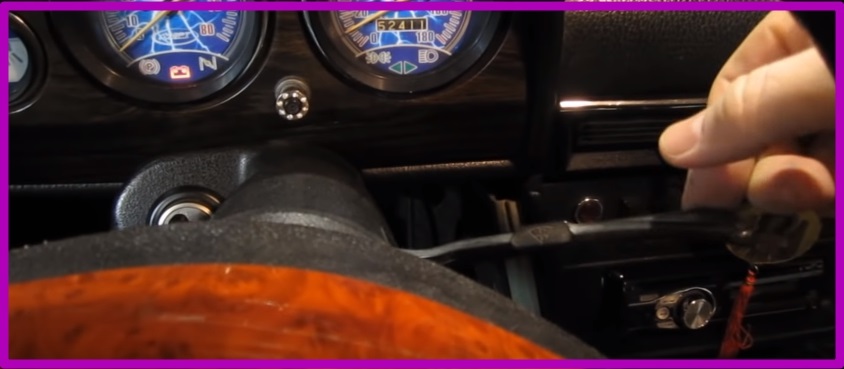

Подрулевой переключатель

Одним из ключевых элементов системы является подрулевой переключатель, при помощи которого подается питание на привод насоса омывателя. Переключатель представляет собой контакт, который замыкается при его перемещении. Говорить о неисправности этой детали можно только тогда, когда все элементы системы проверены и исправны.

Проверить эту деталь достаточно просто, для чего понадобится мультиметр в режиме прозвонки. От переключателя нужно отсоединить клемму, после чего подключить щупы прибора. В замкнутом положении переключателя, прибор должен издавать характерный сигнал. Если сигнал отсутствует, то деталь необходимо заменить на новую.

Выявить неисправность механизма достаточно просто, если подойти к проблеме правильно. Для этого следуйте вышеописанной инструкции, что в итоге позволит самостоятельно найти и устранить причину неработоспособности омывателя на ВАЗ 2107.

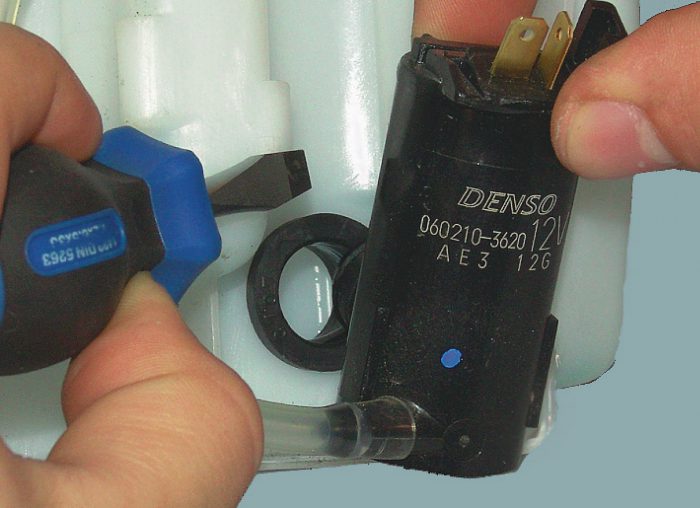

Замена

Если старый моторчик вышел из строя, нет смысла пытаться его как-то отремонтировать. Чтобы купить новую деталь, придется потратить совсем немного денег. Да и процедура замены на большинстве автомобилей предельно простая.

Опишу основные этапы работ, связанных с заменой этого элементы системы стеклоочистки любой машины.

• Отключение питания автомобиля. Мера безопасности, без которой дальнейшие работы не имеют смысла. Обязательно снимите минусовую клемму с авто. Это просто, но важно. Иначе вы не просто рискуете спалить проводку, но и сами получить неприятный удар электричеством.
• Поиск моторчика. Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя. Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев.

• Отключите колодки с проводами от моторчика. Затем снимайте сам бачок.
• Шланг и штуцер разъединяются между собой. Не забудьте слить жидкость. Залить новую не составит труда. Да и для профилактики это не помешает сделать.
• С помощью отвертки выталкивается уплотнитель заборника из втулки. Это вам позволит полноценно снять движок стеклоомывателя.
• Не забудьте при обратной сборке установить новую втулку. Она часто приводит к тому, что ломается сама помпа омывателя. Так что старая втулка отправляется на свалку.
• Собирайте узел в обратной последовательности. Тут многие мастера расслабляются, поскольку считают работу сделанной. По факту же обратная сборка вызывает больше проблем, чем демонтаж. Совет от человека, который допускал аналогичные ошибки. То есть от меня. Не пытайтесь запоминать расположение деталей, если вы не уверены в возможностях своей памяти. На что-то отвлеклись, забыли, перепутали. Это бывает с каждым, и ничего страшного тут нет. Для правильной последовательности обратной сборки можно записывать, делать пометки или маркировать детали в порядке их демонтажа. Это упростит задачу все собрать так, как было раньше.

Инструкция ознакомительная, поскольку в зависимости от модели автомобиля процедура может отличаться. Обратитесь за помощью к руководству по эксплуатации вашей машины. Это лучшее наглядное пособие для самостоятельного ремонта.

Ничего сложного в этой работе нет. С ней легко справится даже тот автовладелец, который большинство проблем предпочитает решать с помощью автосервиса. Ремонт обходится в несколько сотен рублей и занимает максимум несколько часов.

Подведём небольшие итоги

Итак, если не работает омыватель лобового стекла, то последовательность поиска и устранения неисправностей такая:

1. Проверить наличие жидкости в резервуаре. При её отсутствии – заливаем.
2. Осмотреть бачок для жидкости, шланги, места соединения его с резервуаром и распылителями на предмет наличия механических дефектов.
3. Проверить электрические цепи: предохранитель, проводку, контакты на разъёме, насос.

Перед началом устранения неполадок проверьте наличие жидкости в резервуаре

Возможно, заниматься самостоятельным ремонтом омывателя ветрового стекла захочет не каждый, но знания, полученные из этой статьи, будут полезны.

Если не работает омыватель лобового стекла зимой

Не работает омыватель лобового стекла зимой

Зимой причины отказа омывателя могут быть те же, что и летом, но к ним добавляются те, что связаны с замерзанием жидкости. На современных авто бачки омывателя расположены вне тёплого подкапотного пространства разбавленная “незамерзайка” может превратиться в кашу из кристаллов льда. Не разбавляйте её, если теплее 5 градусов мороза не предскажут метеорологи.

Не используйте зимой разбавленную жидкость для стеклоомывателя

Если жидкость замёрзла в трубках, то никакой подогрев форсунок не поможет. Самый действенный способ – снять все трубки с форсунками и отогреть их. Но лучше найти друга с тёплым гаражом и после “оттаивания” прокачать систему неразбавленной зимней жидкостью стеклоомывателя.

Здоровье – дороже, да и “дров наломать” можно, работая закоченевшими пальцами.

В случае отказа работы омывателя заднего или лобового стекла любую проблему можно быстро устранить, главное, найти причину неисправности. В случае проблем с форсунками и их полной замены лучше выбирать эти детали веерного типа, они лучше смачивают стекла. Проблемы с целостностью или частичной деформацией соединительных трубок лучше решать подсоединением новых шнуров. Чтобы избежать перечисленных проблем с омывательной системой, следует в тёплое время применять не хлорированную воду, а в холодное – «незамерзайку».
