Определяем возможные неисправности в ГТЦ и их причины

Отказы и неисправности тормозной системы автомобиля заключаются в потере работоспособности тормозных механизмов и тормозного привода, в результате которой происходит полная или частичная потеря эффективности торможения автомобиля.

Неисправностями тормозного механизма являются:

  • износ накладок тормозных колодок и барабанов и увеличение зазора между ними
  • замасливание, заклинивание колодок, сопровождающееся нагревом тормозных барабанов

Неисправности механического привода ручного (стояночного) тормоза заключаются в вытягивании и повреждении тяг или тросов их заеданий.

В гидравлическом тормозном приводе имеют место следующие неисправности:

  • подтекание жидкости через манжеты колесных тормозных цилиндров и через шланги
  • недостаточный уровень тормозной жидкости в резервуаре главного тормозного цилиндра
  • увеличенный свободный ход педали тормоза
  • притормаживание колес на ходу

Основной признак неисправности тормозной системы характеризуется увеличением длины пути торможения (при одной и той же скорости движения и одинаковом состоянии дороги) и стремлением автомобиля к заносу при торможении, нагреванием тормозных барабанов.

Подтекание и недостаточный уровень жидкости в гидроприводе способствуют проникновению воздуха в систему привода, что сопровождается «проваливанием» педали. Тормоза при этом начинают действовать лишь после нескольких нажатий на педаль. Набухание манжет приводит к заеданию тормозов.

Увеличенный свободный ход педали наблюдается вследствие увеличения зазоров между накладками колодок и тормозным барабаном и между штоком и поршнем главного тормозного цилиндра, а также из-за уменьшения избыточного давления в системе в результате неисправностей клапана и возвратной пружины поршня главного цилиндра. Причиной этого является также недостаточный уровень тормозной жидкости в резервуаре главного цилиндра.

При наличии в системе гидравлического привода гидровакуумного усилителя (автомобиль ГАЗ-53П и др.) может происходить полное или частичное торможение всех колес автомобиля без нажатия на педаль тормоза или увеличение усилия нажатия на педаль при торможении автомобиля.

Причиной первой неисправности является отсутствие зазора между вакуумным клапаном и его седлом или неплотности в шлангах, штуцерах и других соединениях. В результате этого в камере усилителя над диафрагмой устанавливается атмосферное давление (вместо разрежения), в то время как под диафрагмой имеется разрежение, что и вызывает срабатывание тормозов.

Второй причиной увеличения усилия является выключение из работы усилителя вследствие нарушения регулировки его атмосферного клапана (недостаточный ход клапана или его отсутствие, в результате чего в камере усилителя под диафрагмой будет постоянное разрежение).

Причиной нагревания тормозных барабанов могут быть притормаживание (одного или нескольких) колес, ослабление или поломки стяжной пружины тормозных колодок, заедание поршня в колесном цилиндре (в гидравлическом приводе), недостаточный зазор между накладками колодок и барабаном и др.

Тормозные качества автомобиля оцениваются по двум основным показателям:

  • величине тормозного пути
  • максимальной величине замедления автомобиля

Наибольший тормозной путь для легковых автомобилей составляет 7,2 м при скорости 30 км/ч (на сухом горизонтальном участке) и замедлении 5,8 м/с2, для грузовых автомобилей массой 8 т и более и автобусов длиной 7 м и более соответственно 8,5—11 м и 5—4,2 м/с2. Для автомобилей КамАЗ — 20—21 м при скорости 40 км/ч. При этом усилие нажатия на педаль тормоза должно быть около 0,7 кН.

Эффективность ручного тормоза должна удовлетворять требованию удерживать полностью груженный автомобиль на уклоне 16%!(автопоезд на уклоне 8%!).

Предварительная проверка главного тормозного цилиндра

Характерным признаком неисправности главного тормозного цилиндра является «провал» педали тормоза ниже обычного (в идеале она не должна утапливаться больше чем на треть от полного хода), а также возможность ее продавливания еще глубже при значительном усилии. Такой симптом в любом случае должен заставить как можно скорее заглянуть под капот и для начала проверить уровень тормозной жидкости в бачке.

Если он в норме, а на корпусе главного тормозного цилиндра, на котором установлен бачок или соединенного с ним вакуумного усилителя тормозов нет видимых повреждений и подтеков, все может быть не столь плачевно. Вполне возможно проблема может решиться прокачкой тормозной системы и заменой жидкости. Чуть увеличившийся ход педали может быть следствием износа тормозных колодок, дисков и барабанов, поэтому проверить их состояние тоже не помешает.

Как функционирует ГТЦ?

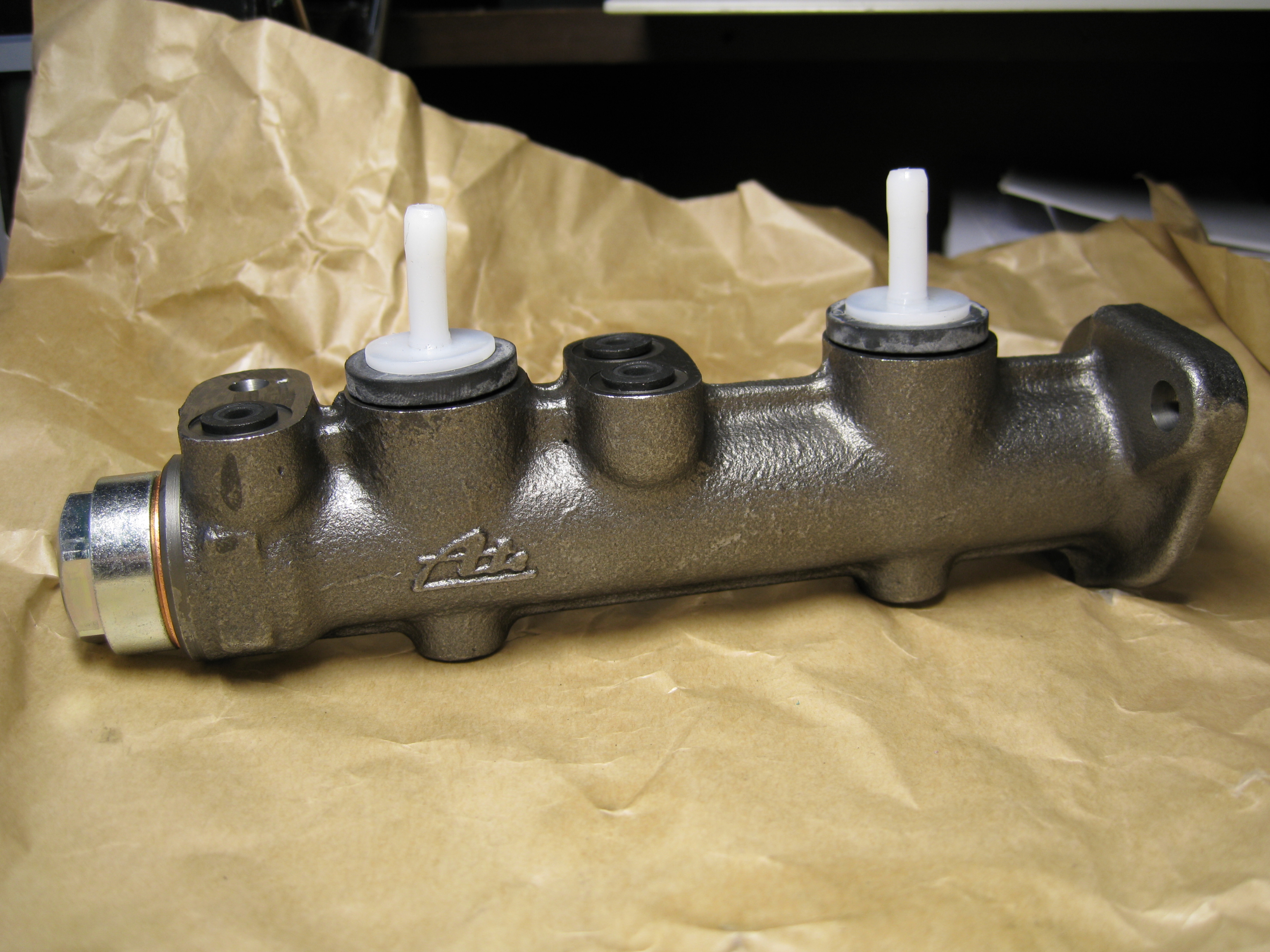

Агрегат состоит из следующих деталей:

  • металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
  • 2 поршня с уплотнительными резиновыми манжетами;
  • 2 возвратных пружины;
  • направляющие втулки;
  • торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

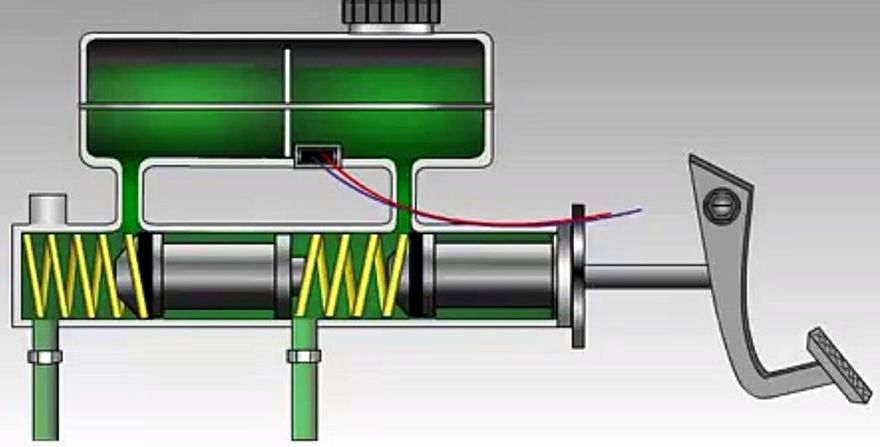

Принцип работы главного тормозного цилиндра выглядит так:

  1. При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
  2. Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
  3. Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
  4. Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Примечание. ГТЦ действует совместно с вакуумным усилителем (на схеме не показан), помогающим давить на поршни. Это позволяет ускорить срабатывание системы и облегчить действия водителя.

Принцип работы главного тормозного цилиндра

1 — тормозной бачок; 2 — вакуумный усилитель; 3 — педаль тормоза; 4 — главный тормозной цилиндр.

В момент нажатия педали тормоза шток вакуумного усилителя начинает толкать поршень первого контура. В процессе перемещения он перекрывает компенсационное отверстие, за счет чего начинает расти давление в этом контуре. Под действием давления начинает свое перемещение второй контур, давление в котором также поднимается.

Общее описание системы тормозов

Мы настоятельно рекомендуем использовать компрессор с резиновой камерой, который отделяет воздушную сторону от жидкости. Если это невозможно, выполните следующую процедуру. Откройте выпускной клапан на суппорте или колесном цилиндре, пока жидкость не будет отпущена. Если у вас есть кровотечение с помощью двухсекционной педали тормоза, вам необходимо одновременно открыть винт для слива передних тормозов и задних тормозов. Подождите 12 секунд и повторите.

  • Нажмите и удерживайте педаль.
  • Если вы кровоточите системой с режущим тормозом, следуйте инструкциям ниже.
  • Закройте выпускной клапан и отпустите педаль.

Не нагнетайте педаль.

Через перепускное отверстие в образовавшуюся при движении поршней пустоту попадает тормозная жидкость. Поршни перемещаются до тех пор, пока им это позволяют делать возвратная пружина и упоры в корпусе. Срабатывание тормозов происходит за счет максимального давления, создаваемого в поршнях.

После остановки автомобиля поршни возвращаются в исходное положение. При этом давление в контурах постепенно начинает соответствовать атмосферному. Разряжению в рабочих контурах препятствует тормозная жидкость, которая заполняет пустоты за поршнями. При движении поршня жидкость через перепускное отверстие возвращается в бачок.

Рекомендуем:  Правила пользования внешними световыми приборами и звуковыми сигналами

Кровотечение системы с режущим тормозом

Насос будет только аэрировать жидкость и предотвратить полное кровотечение. Завершите процедуру кровотечения полностью вокруг автомобиля. Извлеките каждый суппорт до тех пор, пока не очистите воздух от воздуха. Повторите процедуру для левого тормоза. Повторяйте процесс, пока весь воздух не выйдет из системы.

  • Держать.
  • Закройте винт сливного отверстия на цилиндре или суппорте правого колеса.
  • Отпустить педаль тормоза.
  • Подождите 12 секунд.
  • Освободить ручку режущего тормоза.

Перед каждым гоночным мероприятием или выходным днем ​​хорошая идея следовать этому контрольному списку, чтобы убедиться, что ваши тормоза максимальны.

Принцип работы ГТЦ

Современные автомобили оборудованы двухсекционным ГТЦ. Каждая из секций работает со своим гидравлическим контуром. На автомобилях с передним приводом каждый из контуров объединяет тормозную систему переднего и заднего противоположного колеса (переднее правое и заднее левое, переднее левое и заднее правое). Тормозная система автомобилей с задним приводом устроена по-другому. Один контур работает на передних колесах, второй – на задних.

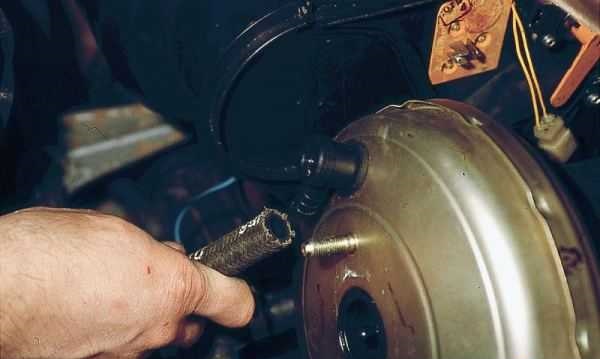

Главный тормозной цилиндр устанавливается на крышке вакуумного усилителя. Запас жидкости заливают в двухсекционный бачок, расположенный над главным цилиндром и соединенный с ним через специальные отверстия. Бачок изготовлен из прозрачного материала, чтобы можно было визуально по контрольным меткам на стенках емкости определить ее уровень. Если уровень падает ниже нормы, специальный датчик передает сигнал на панель приборов, где загорается лампочка.

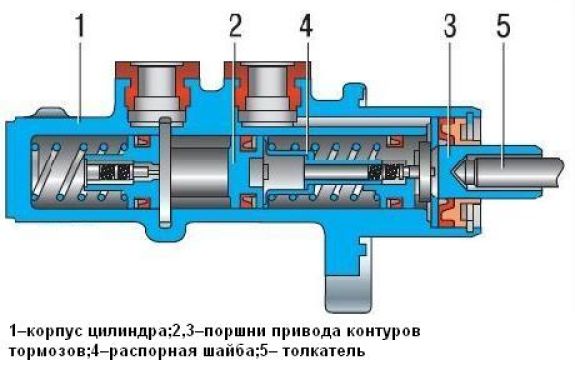

В корпусе главного цилиндра находятся два поршня, расположенные тандемом (друг за другом). Один из них установлен свободно, а в другой упирается шток вакуумного усилителя. Поршни уплотнены резиновыми манжетами. Две возвратные пружины возвращают поршни на исходную позицию и удерживают их в этом положении.

В момент торможения первый поршень толкается штоком вакуумного усилителя. Двигаясь по цилиндру, он закрывает компенсационное отверстие. В первом контуре увеличивается давление, под действием которого перемещается второй поршень. Во втором контуре тоже увеличивается давление. При движении поршней образуются пустоты, которые тормозная жидкость заполняет через перепускное отверстие. Каждый из поршней перемещается, пока не сработает возвратная пружина. В контурах давление поднимается до максимального уровня, что приводит в рабочее состояние механизмы системы.

Когда торможение заканчивается, пружины возвращают поршни в исходное положение. Давление в контуре выравнивается с атмосферным через компенсационное отверстие. При возвратном движении поршня тормозная жидкость через перепускное отверстие возвращается в бачок.

Если вдруг произошла утечка жидкости в одном из контуров, работа другого контура не нарушится. Если утечка произошла, ход педали тормоза немного увеличится, но торможение останется эффективным.

Главный тормозной цилиндр. Назначение, устройство

Основным элементом гидравлического привода является главный тормозной цилиндр (ГТЦ). Это именно благодаря ему осуществляется преобразование механического действия в давление тормозной жидкости. Также он еще и осуществляет разделение всей тормозной системы по контурам, что очень важно.

Основным условием нормального функционирования гидравлического привода является герметичность системы. В случае пробоя трубопроводов из-за утечки вся система перестанет работать. Чтобы исключить полный отказ системы ее разделили на два независимых друг от друга контура. Каждый из них объединяет по два тормозных механизма. В результате при повреждении трубопровода одного из контуров, второй остается герметичным и механизмы, с которыми он соединен, продолжают выполнять свою функцию. И хоть эффективность работы системы снижается, но автомобиль все же сохраняет возможность торможения.

Устройство и принцип действия двухконтурного ГТЦ достаточно интересны. И хоть внешне они могут отличаться, но внутреннее устройство всех главных цилиндров практически одинаково.

Внутри корпуса проделана полость, и каналы для соединения с трубопроводами (ведущими на тормозные механизмы), и бачком, откуда подается жидкость. В этой полости помещены два поршня, установленные друг за другом. Ими и осуществляется воздействие на жидкость. Чтобы обеспечить возврат поршней в исходное положение после отпускания педали, оба они подпружинены. Причем упором пружины первого поршня выступает второй. Пружина же второго поршня упирается в торцевую стенку полости корпуса.

Поскольку каждый из поршней отвечает за подачу жидкости только на свой контур, то вся полость ими разделена на две камеры (одна находится между поршнями, вторая – между поршнем и стенкой корпуса). Чтобы обеспечить герметичность каждой из них, на поршнях установлены резиновые уплотнительные элементы.

Каждая из рабочих камер соединена с бачком двумя каналами – компенсационным и перепускным. Благодаря им происходит восполнение количества жидкости в системе и предотвращение образования разрежения и завоздушивания в системе при отпускании педали. Также к камере присоединяется два трубопровода, каждый из которых ведет на свой тормозной механизм.

Бачок может крепиться непосредственно на корпус ГТЦ или быть вынесенным (в этом случае он с цилиндром соединяется трубопроводами). Жидкость из него подается на оба контура, но при этом внутри бачка есть перегородка, разделяющая жидкость по контурам. Нужно это для того, чтобы в случае разгерметизации системы вся жидкость не вытекла.

Замена и ремонт ГТЦ — некоторые моменты

Рекомендация по поводу проведения ремонтных работ данного элемента проста – легче заменить его полностью, если не требуется банальной замены уплотнителей из резины. Самая распространенная причина некорректной работы ГТЦ – подтекание гидравлического вещества, потому надо периодически контролировать стык тормозного цилиндра.

При отсутствии внешних механических повреждений надо сменить изношенные запчасти, обязательно промыв ремкомплектные изопропиловым спиртом. Наличие разбухших манжет может сигнализировать о низком качестве тормозной жидкости, потому стоит сменить и её.

Параметры регулятора давления установлены изготовителем, потому запрещена его самостоятельная регулировка и проведение ремонтных работ!

Автовладелец сам определяет, произвести ремонт главного тормозного цилиндра лично или обратиться к специалистам. Однако прежде чем делать выводы, следует определить причину поломки. Как проверить главный тормозной цилиндр?

  1. Следует обратить внимание на показания приборов на панели. Как правило, они своевременно оповещают о возникших неполадках с помощью индикаторов.
  2. При появлении тревожного сигнала надо проверить, нет ли протечек жидкости.
  3. Осмотреть стыки и выходы каждого контура ГТЦ.
  4. Проверить давление внутри ТС.

Если результат проверки выявил причину сбоя в работе тормоза, то надо срочно принять меры по ее устранению. Если же самостоятельно обнаружить первопричину не удалось, а проблема осталась, следует обратиться за квалифицированной подмогой. В большинстве случаев, достаточно произвести прочистку или прокачку ГТЦ. Замена его целиком предусмотрена при разгерметизации корпуса или повреждении поршня.

Диагностика главного тормозного цилиндра после снятия

К сожалению, далеко не всегда выявить неполадки главного тормозного цилиндра можно без его демонтажа. Дело в том, что установленные в нем резиновые прокладки, предотвращающие вытекание тормозной жидкости, со временем приходят в негодность (трескаются, разбухают), что в итоге и отражается на эффективности работы тормозной системы. Повреждения штока цилиндра и его зеркала также видны лишь на демонтированной детали.

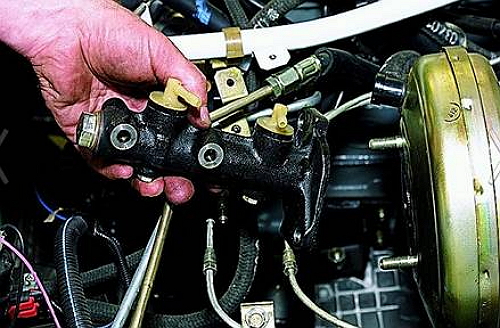

Снятие главного тормозного цилиндра также позволит более внимательно осмотреть его корпус и шток на предмет более серьезных повреждений. Если на них имеются глубокие царапины или трещины, главный тормозной цилиндр необходимо заменить в сборе. Если же обнаружены лишь поврежденные прокладки, то можно обойтись приобретением подходящего ремкомплекта.

Первоначальная диагностика главного тормозного цилиндра может быть произведена без его снятия с автомобиля. Если при визуальном осмотре выявлены значительные повреждения корпуса или подтеки тормозной жидкости через технологические отверстия в нем – замены, скорее всего, не избежать. Окончательное решение при этом может быть принято после снятия детали, ее разборки и более тщательного осмотра.

Симптомы неполадок

Жидкостная система тормозов состоит из множества деталей, способных прийти в негодность: трубки, рабочие цилиндры колес, суппорты, барабаны и колодки. Характерные признаки неисправности главного тормозного цилиндра:

  1. После нажатия педали автомобиль останавливается медленно. Причина – манжеты одного либо двух поршней потеряли герметичность – потрескались или «поплыли».
  2. Для замедления нужно сильно давить педаль тормоза. Явление возникает из-за набухания резины поршневых уплотнителей.
  3. Слишком короткий ход тормозной педали. Жидкости внутри цилиндра некуда деваться, поскольку компенсационное отверстие засорилось. Другой вариант – проход перекрыт разбухшим резиновым уплотнителем.
  4. Распространенный симптом – провал педали, тормоза включаются в конце хода. Свидетельствует о полном износе манжет, в результате жидкость проникает за поршень и устремляется в расширительный бачок – цилиндр «перепускает».
  5. Колодки не отпускают тормозные диски и барабаны, при движении сильно греются. Варианты: заклинил один из поршней либо засорилось перепускное отверстие.
Рекомендуем:  Допустимая высота протектора новой летней шины

Перечисленные признаки неисправности ГТЦ схожи с неполадками других элементов. Провал педали также случается при подпадании большого количества воздуха в трубки либо потере жидкости в одном из рабочих цилиндров. Вялое замедление и повышение силовой нагрузки на педаль часто вызывается поломкой вакуумного усилителя – трещиной мембраны или отсутствием герметичности на стыках шланга, отбирающего разрежение двигателя.

Существуют признаки, явно указывающие на работоспособность главного гидроцилиндра и неисправность прочих элементов:

  • в процессе торможения машину уводит в сторону – проблема кроется в определенном контуре или колесе;
  • заклинивание тормозных механизмов одного колеса;
  • скрип и писк при торможении;
  • нагрев дисков и колодок на одном колесе.

Если отсеять указанные симптомы, станет легче проверить главный тормозной цилиндр в условиях гаража. Сюда же относятся явные протечки тормозной жидкости и стук изношенных суппортов.

Работа системы при выходе из строя одного из контуров

Устройство двухконтурного тормозного привода

В случае утечки тормозной жидкости в одном из контуров — второй продолжит работу. Первый поршень будет перемещаться по цилиндру до контакта со вторым поршнем. Последний начнет перемещение, за счет которого произойдет срабатывание тормозов второго контура.

  • Проверьте герметичность вокруг суппортов, поршней, фитингов и линий.
  • Обжечь один раз вокруг автомобиля, чтобы пополнить систему свежей жидкостью.
  • Износ прокладки.
  • Убедитесь, что все колеса вращаются в условиях отсутствия сопротивления.

При замене пэдов вы должны очистить открытую часть поршня суппорта с помощью усилителя тормозов или тормозной жидкости до того, как поршень будет втянут в корпус поршня. Эта процедура позволит избежать повреждения поршневых уплотнений.

Когда автомобиль едет раз в неделю, мы рекомендуем заменять уплотнения один раз в середине сезона и перестраивать между сезонами. Для менее используемых автомобилей замена тюленей между сезонами прекрасна. Всегда промывайте систему свежей тормозной жидкостью после замены или восстановления уплотнения.

Если произойдет утечка во втором контуре, главный тормозной цилиндр будет работать по другой схеме. Первый клапан за счет своего движения приводит в действие второй поршень. Последний двигается беспрепятственно до достижения упором торца корпуса цилиндра. За счет этого начинает расти давление в первом контуре, и происходит торможение автомобиля.

Опционально были передние дисковые тормоза, которые получали давление от того же главного цилиндра. Мы все, наверное, принимаем наши тормоза как должное. Мы не думаем о тормозах, пока нам не нужны, или когда они нас не подведут. Когда вы справляетесь с этим, физика торможения берет кинетическую энергию движущегося транспортного средства и превращает его в тепловую энергию. Хорошо, так что, черт возьми, это связано с остановкой Мустанга? Фрикционный материал, который контактирует с вращающейся массой железа или стали, замедляет ротор или барабан до упора, который нагревает подушку, башмак, ротор или барабан.

Даже при увеличении хода педали тормоза вследствие утечки жидкости автомобиль сохранит управление. Однако торможение будет не столь эффективным.

Когда возникают серьезные неисправности главного тормозного цилиндра, мы беремся за голову и начинаем считать, сколько же тысяч рублей уйдет на ремонт. Не спешите с пессимистичными прогнозами – для начала нужно определить характер неисправности, ее местоположение, учесть некоторые другие факторы. Не всегда вам потребуется и помощь крутого специалиста – иногда проблему действительно можно решить самостоятельно.

Мы преобразуем кинетическую энергию в тепловую энергию, применяя сопротивление этой кинетической энергии. Это главный цилиндр для одной тормозной системы. Одно тормозное давление резервуара и цилиндра для четырех тормозов. Эти главные цилиндры терпят неудачу, потому что резиновые чашки и уплотнения изнашиваются или жидкость загрязняется.

Когда мы преодолеваем теорию тормозной относительности, наша цель — это в основном одно: прекратить безопасно и надежно. Мустанги оснащены двумя основными типами тормозов: барабаном и диском. У некоторых есть сила, облегчающая тормозное усилие. Гидравлика заставляет жидкость работать для нас. Гидравлическое давление могло буквально перемещать планету. Потому что мы не можем сжимать жидкость, мы? это через линии и шланги к устройству, которое нам нужно для выполнения работы. Когда вы наступаете на педаль тормоза, главный цилиндр перемещает жидкость по линиям и шлангам к колесным цилиндрам или суппортам дискового тормоза, которые перемещают обувь или подушки против вращающегося барабана или ротора.

Неисправности главного тормозного цилиндра в большинстве случаев связаны с тем, что жидкость начинает распределяться неравномерно. Где-то она находится в избытке, где-то ее совсем не хватает.

Строение и принцип работы тормозного цилиндра

Если посмотреть на обычный цилиндр в разрезе, он представляет собой конструкцию из двух секций. Любая из секций ответственна за нормальное торможение колеса впереди и сзади, но с прямо противоположной стороны. Конечно, если вы гоняете на заднеприводном авто, ситуация совершенно иная: каждая из описанных выше секций отвечает за полноценную работу системы по осям.

Если в жидкости присутствует воздух, мы сжимаем воздух и не можем эффективно перемещать тормозную жидкость. Вот почему тормоза, которые требуют кровотечения, кажутся губчатыми. Когда весь воздух и загрязненная жидкость удаляются из системы, эффективность торможения резко возрастает. Тормозные системы следует промывать и заливать при каждом торможении. Это сохраняет жидкость свежей и эффективной. Загрязненная тормозная жидкость ухудшает эффективность торможения и вашу безопасность.

Барабанные тормоза были вокруг с начала 20-го века, и на пути было много вариаций. Большинство классических Мустангов были оснащены барабанными тормозами. Это должно сказать вам кое-что о технологии торможения. Барабанные тормоза — это старые технологии.

Как работает цилиндр? Достаточно нажать на педаль, как он тут же вступает в действие. При наличии вакуумного усилителя состоит из трех камер. Одна преобразовывает ваше нажатие в давление. После нажатия нагрузку принимает на себя поршень. Тормозная жидкость начинает воздействовать на суппорт (оказывает давление). Суппорт сжимает тормозные диски с помощью колодок.

Барабанный тормоз более сложный, чем дисковый тормоз, потому что задействовано больше деталей. Когда мы применяем тормоза, колесный цилиндр получает гидравлическое давление от главного цилиндра. Фрикционный материал контактирует с вращающимся барабаном, который является неотъемлемой частью оси и колеса. Это трение приводит к остановке барабана, колеса и шины. Три возвратные пружины вытаскивают обувь из барабана при отпускании педали.

Как разобрать главный тормозной цилиндр ВАЗ

Регулятор звездообразного колеса между двумя ботинками внизу регулирует обувь в или из. Самонастраивающиеся барабанные тормоза используют еще больше деталей. Самонастройка состоит из кабеля, поворотного крюка и возвратной пружины, и он работает только при резервном копировании и применении тормозов. Когда обувь касается барабана при резервном копировании, поворотный крюк отходит от регулятора звездообразного колеса, а затем возвращается, перемещая регулятор звездообразного колеса, тем самым перемещая обувь ближе к барабану.

Как проверяется ГТЦ?

Рекомендуем:  Притирка клапанов своими руками при ремонте головки двигателя

Даже незначительные на первый взгляд неисправности могут повлечь не просто ремонт, а полноценную замену. Чем бы ни закончилась диагностика, важно помнить одно – езда на автомобиле с неисправным тормозным цилиндром опасна для жизни! Поэтому при первых признаках неисправности рекомендуем заняться ремонтом данной детали серьезно и основательно.

Начинать проверку цилиндра лучше всего с традиционного осмотра. Изучите деталь на наличие дефектов и определите, нет ли протечек жидкости. Если визуальное обследование не показало очевидных проблем, переходим к проверке педали тормоза. Все просто, как таблица умножения – уверенно надавите на педаль. Если она проваливается, ощущается ее «заедание», есть смысл задуматься о более тщательной проверке. Скорее всего, с тормозным цилиндром что-то не так.

Еще одна «головная боль», которая со временем настигнет любой тормозной цилиндр – это коррозия. Да-да, как и любой другой механизм, ГТЦ имеет свойство ржаветь, покрываясь пятнами внутри. Почему так происходит? Во всем следует винить два фактора: воду и постоянный доступ к кислороду. Эти две составляющие всегда находятся в тормозной жидкости.

Еще раз об утечке

Цилиндр устроен интересным образом. Даже если в секции №1 наблюдается утечка жидкости, вторая остается в рабочем состоянии. 1-й поршень проходит через свою же секцию и приводит в движение второй. Последний создает нужное давление для обеспечения нормальной работы секции.

А вот если утечка происходит во второй секции, наблюдается абсолютно иная картина. Поршень спокойно работает в исправной секции, тогда как в работу вовлекается другой поршень из неисправного отдела. Он движется вперед, не встречая на своем пути никаких препятствий и преград, упирается в ограничитель. Сразу же перекрывается выходное отверстие. Давление в секции №1 растет, что обязательно повлечет непредвиденное торможение механизмов.

В конечном счете, после нажатия тормозная педаль просто проваливается. Торможение хоть и происходит, но только в конце хода. Теперь вы понимаете, почему ездить с такой поломкой опасно?

Поломка ГТЦ, его комплексная замена

По какой причине цилиндр приходит в негодность? Наверное, вы уже сами догадались, что это разгерметизация. Ее можно заметить невооруженным взглядом. Даже при внешнем осмотре видно, как протекает тормозной двигатель, оставляя после себя неприятный запах и характерный след. Естественно, даст знать о себе и тормозная жидкость в бачке. Ее уровень будет постоянно уменьшаться. Эти и некоторые другие признаки указывают на то, что вам нужно срочно ремонтировать ГТЦ во избежание фатальных последствий.

Безобидная на первый взгляд разгерметизация цилиндра – серьезный повод, чтобы произвести его замену на качественно новый механизм.

Обязательный ремонт, полноценная замена ГТЦ потребуются, если:

  • Поршневые манжеты для уплотнения достаточно сильно износились или повреждены.
  • Входная манжета и пружина возврата работают с перебоями.
  • Прилично износилось зеркало механизма.

В завершение хотим еще раз напомнить вам о том, что от качества работы тормозной системы напрямую зависит ваша безопасность на дороге. Не стоит недооценивать неисправности главного тормозного цилиндра. В противном случае, поездка может закончиться неожиданным отказом тормозов.

Какие могут быть неисправности и их признаки

Чтобы не стать участником дорожно-транспортного происшествия из-за неисправности главного тормозного цилиндра, мы должны иметь представление о возможных неполадках и их признаках. Назовем некоторые из них.

При чрезмерном изнашивании колодок или утечке тормозной жидкости падает ее уровень. В этом случае автомобиль эксплуатировать нельзя, пока не будет устранена неисправность. Нам нужно очень тщательно проверить рабочие и главный цилиндры, тормозные трубки и шланги, суппорты, чтобы выявить потеки. Деталь, в которой есть неисправность, мы заменяем. Если заклинивает систему автоматической регулировки барабанных тормозов, появляется низкая педаль тормоза. Ход педали можно восстановить вручную, но этот симптом будет появляться по мере изнашивания колодок. Чтобы устранить неисправность полностью, мы должны заменить или почистить автоматическую систему  регулировки.

Малая эффективность торможения и мягкая педаль тормоза возникает, если система тормозов разгерметизировалась или не полностью прокачивается и в ней появился воздух. Эти признаки появляются и в случае поломок ГТЦ, и когда рабочий цилиндр заклинивает или он перегрелся, и в нем закипела жидкость. Если же педаль тормоза, наоборот, слишком жесткая, значит, неисправен усилитель тормозов, вакуумный шланг или контрольный клапан вакуумного усилителя, который нарушает герметичность системы.

Педаль тормоза имеет большой ход тогда, когда не отрегулированы барабанные тормоза, в системе присутствует воздух либо изношены тормозные колодки. Этот симптом очень опасен, так как в сложной ситуации торможение окажется неэффективным. Если педаль проваливается в пол, значит, изношен один из цилиндров или гидросистема разгерметизировалась. Это очень опасная ситуация.

Скрежет во время торможения свидетельствует об изношенной до металла колодке, трущейся о тормозной диск. Чтобы устранить этот дефект, нам нужно заменить колодки и расточить рабочую поверхность диска или заменить эту деталь. Если при торможении появляется свист или визг, значит, установлены некачественные колодки. Для устранения неисправности мы их просто заменяем или очищаем суппорт и наносим специальную смазку. Причиной такого явления еще может быть вибрация колодок и суппорта. В этом случае заменяем или растачиваем диски и затем полируем их.

Иногда торможение осуществляется неравномерно и не очень эффективно. Такое происходит при попадании на рабочую поверхность колодки тормозной жидкости или смазки. Эту проблему мы устраняем, ликвидировав протечку и заменив колодки. Если при торможении машина идет в сторону, скорее всего, плохо отрегулированы тормоза, вышел из строя один из цилиндров или тормозящие колодки загрязнены или замаслены. Возможная причина – неравномерный износ колодок или дисков.

Понятно, что любую неисправность нужно устранить. Что-то мы можем сделать самостоятельно, для устранения более сложных поломок нам придется обращаться к специалистам. Но в любом случае нужно сделать диагностику, и мы должны знать, как проверить главный тормозной цилиндр.

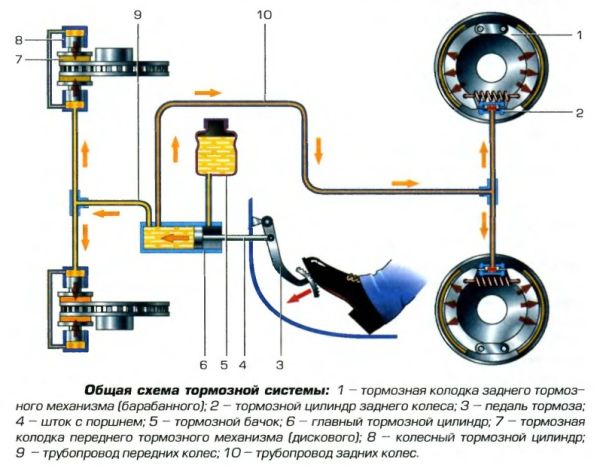

Принцип работы тормозной системы

В основе работы гидравлического привода лежит свойство жидкости не сжиматься от внешнего воздействия. Благодаря этому жидкость отлично выполняет роль передатчика усилия без каких-либо потерь, но при условии, что в ее составе будет отсутствовать газ.



Принцип действия тормозной системы с гидравлическим приводом очень прост: водитель жмет на педаль тормоза, тем самым начинает воздействовать на тормозную жидкость, находящуюся в герметичных трубопроводах. Поскольку она не сжимается, то усилие приводит к перемещению ее по трубопроводам, концы которых соединены с рабочими механизмами. Из-за этого давление в полостях механизмов возрастает, и поршни механизмов выходят со своих посадочных мест, прижимая колодки к дискам или барабанам – происходит замедление движения. При прекращении воздействия на педаль давление падает (жидкость возвращается обратно) и поршни механизмов становятся в исходное положение.

Корректная работа главного цилиндра — залог безопасного управления автомашиной и обеспечения сохранности жизни водителя и других участников дорожного движения. Потому контроль за правильным функционированием тормозной системы должен осуществляться регулярно.
