Как сделать руль с подогревом своими руками?

В зимнее время подогрев руля играет очень важную роль, так как позволяет водителю чувствовать себя комфортно при любой температуре. К счастью, сделать теплый руль своими руками не так сложно и совсем не дорого. Ниже мы познакомим вас с инструкцией выполнения этой задачи, а также попытаемся решить вопрос, стоит ли заниматься установкой подогрева руля своими руками.

Какие инструменты и запчасти понадобятся для установки обогревателя руля

В сильные морозы, пока печка прогреет салон, водитель буквально может отморозить руки, держа их на руле. Известно, что в перчатках рулить «баранку» не совсем удобно, а если перчатки кожаные – это еще и усугубляет ситуацию. Поэтому водители, которые не единожды попадали в такую ситуацию, просто мечтают о руле с подогревом, который можно сделать своими руками.

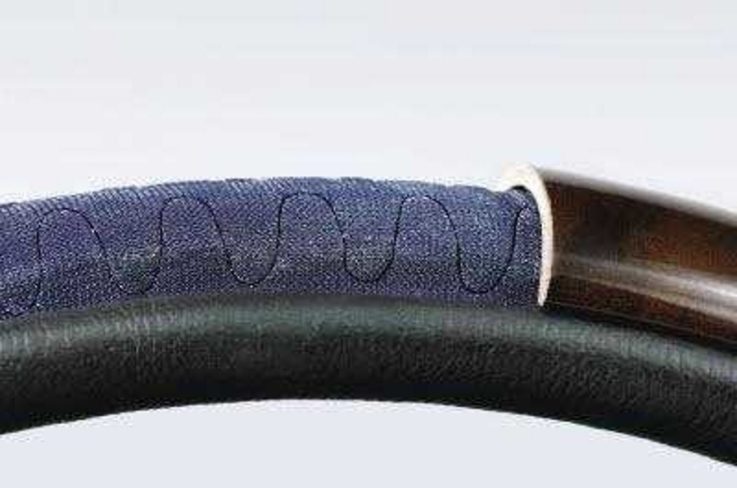

Подогреватель руля, по сути, является теплопроводящим проводом, который крепится на рулевом колесе. Оба его конца завершаются клеммами, подключенными непосредственно к бортовой электросети автомобиля, благодаря которой подогрев и включается в работу. Если говорить о более совершенной и сложной конструкции, то в ее схему также включается регулятор, при помощи которого можно не только включать/выключать подогрев руля, но и регулировать излучаемое им тепло.

Это интересно! Первый патент на создание подогрева руля появился около 100 лет назад, хотя свое первое воплощение такой замысел получил только в 80-х годах прошлого века. Причиной отказа автоконструкторов от установки подогревателя руля являлась сложность конструкции подобного устройства.

Встретить такую функцию можно далеко не на каждом автомобиле, пусть даже и самом дорогом, хотя на многих японских бюджетных иномарках подогрев руля производители успели установить еще на заводе. А вот чтобы сделать подогрев руля своими руками, потребуется подготовить следующие материалы и инструменты:

• Электроподогрев, предназначенный для автомобильного кресла. Из него, в свою очередь, необходимо будет «изъять» термонагревающий провод и реле, для деактивации работы подогрева при достижении определенного значения температуры. Стоимость такого подогревателя для автомобильного сидения может сильно колебаться, но самый дорогой брать не обязательно. Можно обойтись вариантом, который будет выглядеть достаточно безопасно, но при этом и не опустошит ваш кошелек.

• Быстросохнущий клей для универсального использования.

• Герметик (обязательно прозрачный, чтобы не испортить внешний вид рулевого колеса).

• Острый канцелярский нож.

• Прочная изолента (рекомендуется покупать на тканевой основе).

• Маркер.

• Паяльник.

Важно! Обогревателем может послужить и кусок медной проволоки, которая отлично проводит ток. Однако, если вы не сможете правильно рассчитать объем потребляемой ею напряжения, это грозит выходом из строя бортовой сети автомобиля.

Ответ на вопрос, как самому сделать подогрев руля, вы узнаете из нижеприведенной инструкции.

Подогрев руля своими руками: пошаговая инструкция

Чтобы установить подогрев руля, необходимо достаточно хорошо разбираться в автомобильной электрике. Надеемся, что нижеприведенная инструкция поможет справиться с задачей даже не совсем опытным автовладельцам:

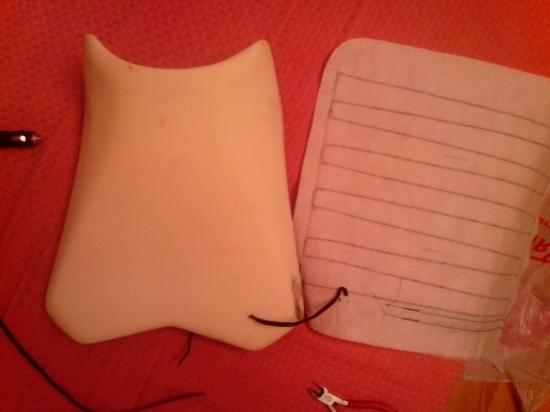

1. Разбираемся с обогревателем для автомобильного сидения, с которого необходимо с особой осторожностью достать нагревающий элемент. В процессе этой работы очень важно его не повредить и достать вместе с реле.

2. Демонтируем с автомобиля сам руль. Данный процесс будет существенно отличаться в зависимости от того, о какой модели авто идет речь. Но если прибегнуть к помощи мануала по-своему автомобиля, справиться с этой задачей сможет каждый. Главное в процессе демонтажа не забыть нанести маркировку положения рулевого колеса относительно вала. В противном случае вы рискуете сместить руль относительно его оси, что сделает невозможным управление автомобилем.

3. Наносим на руль разметку для укладки нагревающегося провода. Для этой задачи вначале необходимо при помощи маркера нанести точные линии прохождения провода. Его можно размещать как угодно – и по кругу, и витками. Учтите, что расстояние между витками должно составлять не менее 2 см, иначе вам просто не хватит провода. После выполнения этой задачи надрежьте внешнюю поверхность руля таким образом, чтобы в получившейся канавке мог легко разместиться нагревающий элемент подогрева руля.

Важно! Прорези для провода на рулевом колесе рекомендуется выполнять под углом. Во-первых, так вы облегчите задачу для себя, во-вторых, в вырезанной под углом канавке нагревающий элемент будет надежнее удерживаться.

4. Укладываем обогревающий провод. Чтобы он надежно держался в рулевом колесе, в нескольких местах его требуется посадить на быстросохнущий клей. При этом старайтесь укладывать провод так, чтобы он максимально плотно прилегал к рулю, ведь только тогда он сможет качественно его прогревать. При необходимости во время укладки провод подогревателя руля можно дополнительно фиксировать изолентой, которую после высыхания клея можно будет бесследно снять.

5. Все канавки и обогревательный элемент покрываются прозрачным герметиком. Эту задачу необходимо выполнять крайне аккуратно, так как в результате слой герметика не должен выступать с краев канавки и прощупываться на рулевом колесе. Поэтому, как только герметик высохнет, его излишки важно срезать при помощи острого канцелярского ножа.

Рекомендуем:  Допустимая высота протектора новой летней шины

6. Обтягиваем рулевое колесо чехлом или слоем кожи, что зависит исключительно от выбора автовладельца. В любом случае, обходиться без дополнительной накладки на руль не стоит, так как это приведет к износу слоя герметика, в результате чего вы можете голыми пальцами дотрагиваться до нагревательного элемента, что может быть даже смертельно опасным. Да и благодаря наличию чехла тепло от греющегося провода будет более равномерно распространяться по всему рулю.

7. Устанавливаем рулевое колесо на место и подключаем обогрев к бортовой сети. Эта задача является самой сложной во всем процессе установки подогрева руля своими руками. Для этого необходимо найти на своем автомобиле 3 свободных контакта, которые должны быть предусмотрены его конструкцией. К ним и подключаем провода от обогревательного элемента.

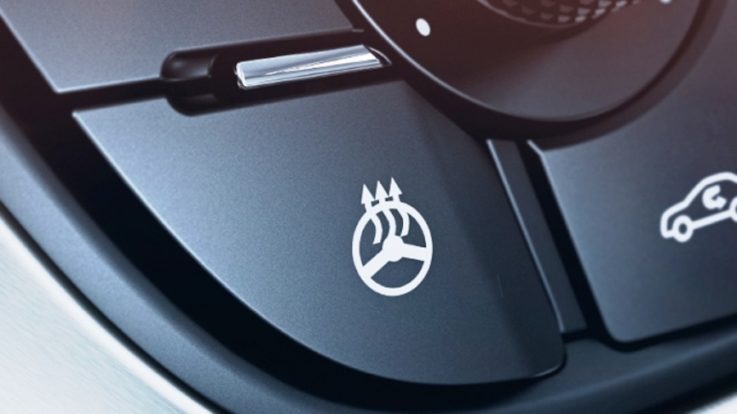

Чтобы пользоваться подогревом руля было проще, его можно подключить к кнопке подогрева задних стекол автомобиля. Для этого всего лишь потребуется найти необходимую электрическую цепь и подключить к ней контакты от подогрева руля. Для этого стоит использовать медные пластины, которые при помощи паяльника необходимо соединить с проводами. Не забудьте также о подключении реле.

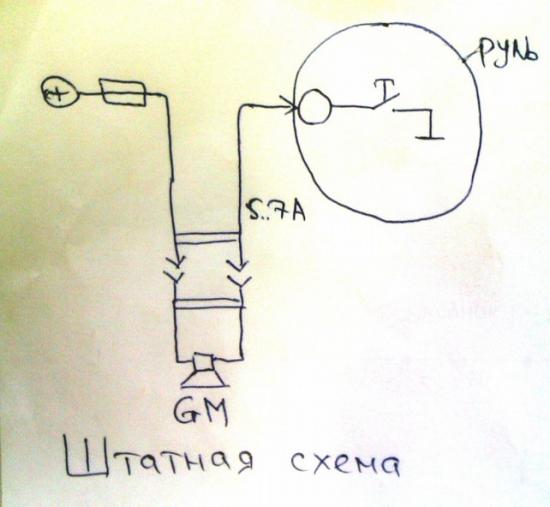

Важно! На руле также присутствует и четвертый контакт, который необходимо замкнуть на звуковой сигнал клаксона. Учтите также, что во время работы с бортовой электросетью автомобиля обязательно необходимо отключать аккумулятор, чтобы не навредить ни себе, ни электроприборам. После полного подключения подогрева руля и монтажа на прежнее место руля, можно приступить к испытанию обогрева. При его включении полный прогрев руля должен наступать примерно через 2-3 минуты.

Подогрев руля своими руками: аргументы за и против

Вы уже знаете, как самому сделать подогрев руля, однако если вам доводилось углубляться в автофорумы, касающиеся этого вопроса, то наверняка вам доводилось читать и негативные отзывы по поводу такого новшества в авто. Но вначале давайте остановимся на аргументах «за»:

1. Водить автомобиль, когда тебе тепло, намного комфортнее. Даже при наличии хорошей печки, согреться в автомобиле с теплым рулем будет значительно проще и быстрее.

2. Наличие обогрева рулевого колеса позволяет кистям рук водителя оставаться подвижными по ходу всего процесса управления авто, благодаря чему он может точнее и оперативнее контролировать даже очень сложные ситуации на дороге.

3. Вождение в перчатках может привести к опасной ситуации, когда под воздействием отрицательных температур кожаные поверхности перчаток и руля могут терять сцепление, и в опасной ситуации руль может буквально выскользнуть из рук водителя.

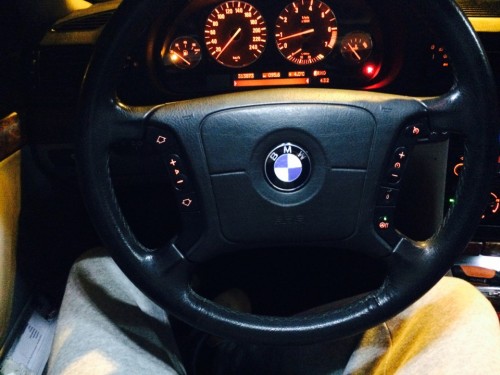

Это интересно! На некоторых марках автомобилей (BMW 1-й серии, Range Rover) функция подогрева автомобильного руля предлагается отдельно.

4. Если выбирать между покупной функцией подогрева и установкой ее самостоятельно, то, конечно же, стоит остановиться на последнем варианте, поскольку он обойдется в разы дешевле. Что же касается аргументов «против», то к ним относится сложность подключения подогрева руля своими руками к бортовой сети автомобиля. Если не учесть перепады напряжения или перепутать «+» и «–», вполне можно добиться очень неприятных последствий и для себя, и для своего автомобиля. Поэтому, если с электрикой вы не совсем дружите, лучше доверить подключение специалистам.

Еще одним недостатком для водителя может стать отсутствие реле для регулировки температуры нагрева руля. В таком случае от подогрева придется либо совсем отказаться, либо постоянно его то включать, то выключать, что очень неудобно в условиях зимней езды. Как ни странно, но к подогреву руля также придется некоторое время привыкать, что на первых порах также может стать помехой для концентрации на дорожной ситуации.

В целом же вопрос о том, делать подогрев руля своими руками или нет, остается в компетенции каждого водителя. Если сомнения вас терзают исключительно по той причине, что вы не хотите возиться с электричеством, то лучше поищите мастера, который осуществит ту же схему, которую мы описали выше, и возьмет с вас не так дорого, как в автомастерской.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Зачем прогревать руль

Действительно, а может и вовсе эта затея и яйца выеденного не стоит? Зачем подогревать руль, если есть перчатки меховые. Об этом задумались еще лет 60 назад в США, но конструкцию признали слишком сложной для реализации и от нее отказались. Оно и понятно. Зачем в Майями руль греть. Только в конце 80-х годов японскими инженерами была разработана такая конструкция, которая не удорожала автомобиль втрое, а стоила адекватных денег и работала вполне сносно.

Вместе с тем, система подогрева руля не нашла широкого распространения и считается экзотикой даже на седанах бизнес-класса. Но если сделать обогрев руля своими руками, не в смысле обогревать руками руль, а наоборот, то вождение станет не только комфортным, но и безопасным. С мороза в перчатках не особенно удобно манипулировать кнопками и рычагами, а ледяной руль, даже если он кожаный, больше раздражает, чем бодрит.

Назначение функции подогрева

Функция обогрева руля, сидений и даже дворников была разработана и внедрена относительно недавно. За относительно короткое время ею начали пользоваться автолюбители во всём мире. Большинство из них с одобрением восприняли то, что позволило сделать поездки на машине более комфортными.

Поначалу подогрев руля устанавливался исключительно на моделях премиум-класса. Сейчас подобная функция есть и в более доступных автомобилях, но только в относительно новых.

Рекомендуем:  Замена радиатора печки ваз 2109

В том случае, если транспортному средству много лет, или когда речь идет о дешёвом варианте, оснастить его обогревом руля можно такими способами:

  • отправиться на СТО и установить его там;
  • приобрести в готовом виде и поставить;
  • сделать обогрев самостоятельно.

Особенно актуально будет сделать обогрев руля своими руками для старых машин советского производства. Подобный тюнинг станет для них выгодным новшеством. Для работы потребуется купить некоторые детали. Экономить не нужно, ведь именно от них зависит то, насколько надёжно будет работать устройство.

По своей конструкции устройство представляет собой несколько нагревательных элементов.

Для того, чтобы можно было контролировать степень нагревания, а также отключить устройство, когда температура достигнет возможного предела, используется реле. Конструкция обогрева не так сложна, как может показаться на первый взгляд. Если приложить усилия, её можно без труда собрать самостоятельно, не обращаясь к специалисту.

Правила подключения механизма

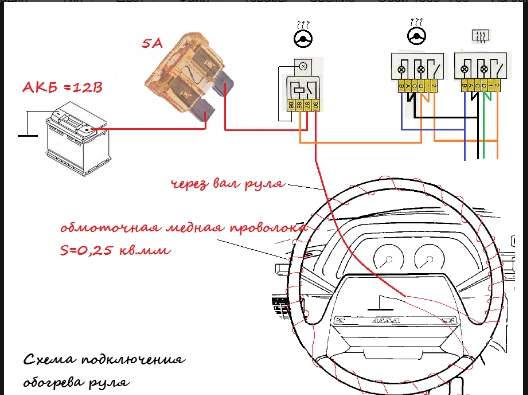

После того, как на руль были установлены нагревательные элементы, можно подключать устройство к питанию. Вариантов подключения существует несколько:

  • посредством прикуриватель;
  • через специально выделенную для этой цели проводку;
  • с помощью неиспользованных проводов.

Наиболее практичный и безопасный вариант обустройства питания — подключение через проводку по выделенной линии от аккумулятора. Алгоритм действий такой:

  • нужно взять два медных кольца, которые имеют толщину порядка 1,5 мм, и подготовить кнопку включения;
  • кольца необходимо присоединить к плюсу и минусу электрической проводки машины;
  • кнопку выключения устройства следует поставить в кожух рулевой колонки, размещённой внизу — так будет эстетичнее и удобнее;
  • на левой накладке нужно сделать вырез для установки кнопки посредством специального трафарета;
  • затем провода необходимо припаять к кольцам, после чего сквозь предохранитель и реле соединить с аккумулятором;
  • медные кольца следует прикрепить на провод двухсторонним скотчем, а затем залить их эпоксидным клеем;
  • один провод должен быть плюсовым, минус же может быть использован от рулевого вала;
  • контакт для выключения должен располагаться напротив колец в руле, для этого нужно проделать специальное отверстие;
  • необходимо всё тщательно изолировать, чтобы избежать нежелательных контактов;
  • внизу следует установить тонкую пластинку в качестве пружины, чтобы кнопка выключения постоянно прижималась к кольцам: одним концом пружина упрётся в руль, вторым — будет давить на контакт.

Это интересно:  Как устроен датчик уровня топлива автомобиля? 11 возможных причин неисправности и его ремонт

Процесс нагревания при таком подключении произойдёт довольно быстро и равномерно. Руль будет заметно тёплым уже через несколько минут.

Обогрев руля, какие преимущества у руля с подогревом

Греющее устройство состоит из специализированного теплопроводящего провода, похожего на тот, который стоит в заднем стекле.

На конечностях провода расположены клеммы, что замыкаются на бортовой сети самого транспортного средства. В данную конструкцию иногда добавляют регулятор для контроля степени нагрева и возможности, задавать нужную температуру, однако, как правило, нагрев везде стандартный.

В первую очередь, подогрев руля необходим для комфорта, намного приятнее в холодное время года положить руки на теплый руль. Помимо этого, руль с подогревом устанавливают с соображений безопасности. Не следует рулить в теплых перчатках, особенно — шерстяных, так как в них будут скользить руки, что вполне может привести к аварийной ситуации на дороге.

Медная проволока

Медь име­ет в десят­ки раз мень­шее сопро­тив­ле­ние, чем нихром.

Удель­ное сопро­тив­ле­ние мед­ной про­во­ло­ки (диа­мет­ром 0.25–0.3 мм) поз­во­ля­ет обмо­тать весь обод руля одним отрез­ком, без раз­ры­вов и под­клю­чить, не исполь­зуя повы­ша­ю­щий транс­фор­ма­тор. Одна­ко, при такой же мощ­но­сти, как и у нихро­мо­вой про­во­ло­ки, мед­ная про­во­ло­ка име­ет мень­шую теп­ло­от­да­чу.

В Интер­не­те, на AliExpress мож­но най­ти про­во­ло­ку, кото­рая пред­на­зна­че­на для подо­гре­ва сиде­ний или руля (heating wire for car seat or steering wheel). Она покры­та тер­мо­стой­ким поли­ме­ром (FEP coated or Nylon coated). Вме­сте с покры­ти­ем име­ет тол­щи­ну око­ло 1 мм. Мож­но выбрать мате­ри­ал, из кото­ро­го она изго­тов­ле­на (медь, сплав меди и нике­ля, кон­ста­тант, олово+медь+нержавеющая сталь). Из-за боль­шо­го сече­ния такую про­во­ло­ку нуж­но будет обя­за­тель­но утап­ли­вать в пред­ва­ри­тель­но про­ре­зан­ные канав­ки руля, что­бы она не выпи­ра­ла и не отпе­ча­ты­ва­лась на оплёт­ке.

Подогрев руля своими руками — варианты решения

Если все же мы чувствуем в себе силы, чтобы сделать такой серьезный тюнинг рулевого колеса, то можно попробовать использовать несколько вариантов решения вопроса. Самый простой и безболезненный — переделать электрогрелку, или электроподогрев сидений, который продается отдельно от автомобиля.

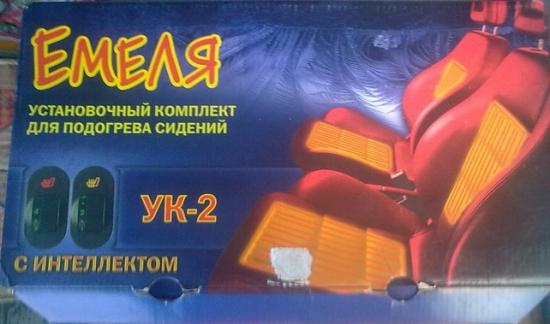

Самая простая и недорогая отечественная система подогрева сидений — Емеля.

Вот она-то и поможет нам прогреть не только спину и прилегающие к ней дружественные территории, но и руки. Комплект состоит из термоэлемента, выполненного в виде нагревательной ленты. Ее длина, мощность и сопротивление уже рассчитаны для использования в бортовой электросистеме автомобиля, поэтому особенно не надо ничего мудрить.

Емеля поделится с нами термоэлементами, реле и системой управления прогревом (громко сказано, там довольно простое устройство), нам же останется только снять обшивку руля, проклеить термоленту по периметру рулевого колеса и провести провода через рулевую колонку, подключив систему на самую мощную линию. Как правило, это и есть ветка прикуривателя.

Фото нагревателя руля, выполненного своими руками, мы разбросали между строк, поэтому каждый сможет выбрать наиболее подходящий для него вариант. Грейте руки перед ездой, не превышайте допустимый градус прогрева и удачных теплых всем дорог!

Рекомендации по выбору чехлов

Систему проводов лучше всего закрыть с помощью кожаного чехла. Его можно приобрести в готовом виде, но в этом случае нужно тщательно подбирать размер. При этом обязательно следует учитывать то, что под влиянием толщины изоляции и элемента подогрева рулевое колесо будет увеличено. Изделие из кожи рекомендуется заранее распарить либо же смягчить материал посредством обработки в спирте. Благодаря таким мероприятиям кожа растянется и отлично сядет на колесо. Подобный чехол можно также сшить своими руками, но для этого надо обладать хотя бы минимальными швейными навыками.

Рекомендуем:  Заправка автомобильного кондиционера своими руками

Обогрев для руля — вещь, полезная не только для автомобиля, но и для мотоцикла. Особенно, если человеку нужно ездить в холодное время года. На голову можно надеть шапку и шлем, а тело утеплить курткой, но согреть руки сложнее — крутить руль или управлять мотоциклом в рукавицах неудобно, а без них руки замёрзнут.

Подогрев руля — это хорошее приспособление, повышающее комфорт управления транспортным средством. Однако у него есть несколько недостатков, которые можно и исправить. Если ручки с обогревом просто обмотать изолентой, они будут выглядеть не очень привлекательно. Это можно легко замаскировать с помощью красивого чехла. Другой минус — более существенный: подогрев весьма затратен в отношении потребления энергии. Можно установить лампу ночного света с меньшей мощностью.

Особенности монтажа

Для работы в домашних условиях лучше всего взять специальные нагревательные элементы, которые используются в механизмах подогрева автомобильных сидений. В магазинах можно приобрести такой набор, как «Емеля Горыныч». Он хорош тем, что оснащён качественным термореле. Благодаря ему подогрев будет отключаться автоматически, когда достигнет той или иной температуры.

Для изготовления самодельного подогрева руля, кроме самих реле и нагревательных элементов, нужны следующие инструменты и материалы:

  • фломастер;
  • нож и эпоксидный клей;
  • двусторонний скотч и изолента;
  • герметик;
  • контакт выключения устройства, два кольца из меди;
  • кожаный чехол для руля (его при желании тоже можно сшить самому);
  • паяльник.

Чтобы начать процесс монтажа, рулевое колесо нужно снять. После этого в первую очередь ставятся нагревательные элементы.

Процесс представляет собой последовательность действий:

  1. С помощью маркера нужно отметить места установки нагревателей. При этом шаг может быть разным. Допустимое расстояние между бороздками — от 20 до 30 мм.
  2. После разметки колеса необходимо ножом проделать углубления для нагревательных элементов. Вместо острого лезвия можно использовать для этого специальную бормашину с насадками.
  3. Провода можно зафиксировать, а можно оставить как есть. В итоге они закроются чехлом.

Специалисты советуют ставить нагревательные элементы на клей, а участки поворотов и изгибов крепить с помощью изоленты. Её можно убрать, когда клей высохнет. Как только он затвердеет, борозды с нагревательными элементами потребуется наполнить герметиком. Благодаря этому под кожаным чехлом канавки совершенно не будут ощущаться. Затем борозды шпаклюют, а поверхность колеса выравнивают ножом.

Как подключить подогрев, пошаговая инструкция по подключению

  1. Вначале необходимо продумать, с помощью чего будет производиться регулировка включения и выключения функции подогрева. Для данной цели лучше всего подойдет компактная кнопка подогрева руля, которая будет работать на основе всего двух контактов. Ее можно вмонтировать в нижнем отделе кожуха рулевой колонки. Такое место отличается удобством использования и незаметностью. Что бы произвести процедуру правильно, нужно воспользоваться трафаретом. По нему на накладке руля будет определена конфигурация выреза.
  2. Что бы определить места, на которых будут расположены «плюс» и «минус», вам понадобятся два медных кольца, толщина которых не должна превышать полтора миллиметра.
  3. К кольцам провода подсоединяются с помощью паяльника, а подключение к аккумулятору проводится через реле. Активируют его при включении зажигания.
  4. Кольца крепят на спиральный кабель в ступице руля с помощью двухсторонней клейкой ленты.
  5. Густо залитый между кольцами эпоксидный клей препятствует возникновению замыкания.
  6. Один из контактов оставляет на плюсе, в качестве минусового контакта может послужить компонент с рулевого вала.
  7. В рулевом колесе необходимо просверлить минимальное отверстие, в которое монтируем еще один контакт. Он должен быть расположен прямо напротив колец из меди.
  8. Теперь полностью изолируем все контакты, что бы избежать контакта с рулем.
  9. Затем монтируем пружину, которая будет обеспечивать плотное соприкосновение контакта и колец. Для этого можно применить тонкую пластинку. Одна сторона такой пластины будет давить на контакт, а вторая — крепко прижиматься к рулю.
  10. В конце устройство устанавливается на место его постоянного нахождения.

Комплекты для установки подогрева руля

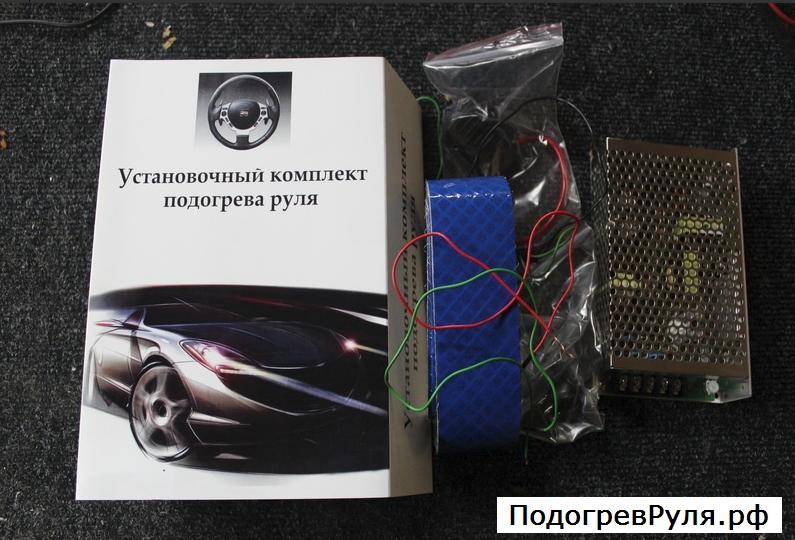

В про­да­же мож­но най­ти ком­плек­ты для уста­нов­ки подо­гре­ва руля. Они осно­ва­ны на нихро­мо­вой про­во­ло­ке малень­ко­го сече­ния, соеди­нён­ных парал­лель­но в виде яче­ек и рас­по­ло­же­ных на эла­стич­ной само­кле­я­щей­ся под­лож­ке.

В ком­плект вхо­дит:

  • Нагре­ва­тель­ный эле­мент 2шт по 25см
  • Блок преобразователя(для сни­же­ние тока при про­хож­де­нии через под­ру­ле­вой шлейф, при помо­щи повы­ше­ния напря­же­ния)
  • Пины (кото­рые под­клю­ча­ют­ся к двум пинам под «улит­кой» руля авто­мо­би­ля)
  • Кноп­ка вклю­че­ния
  • Инструк­ция по уста­нов­ке

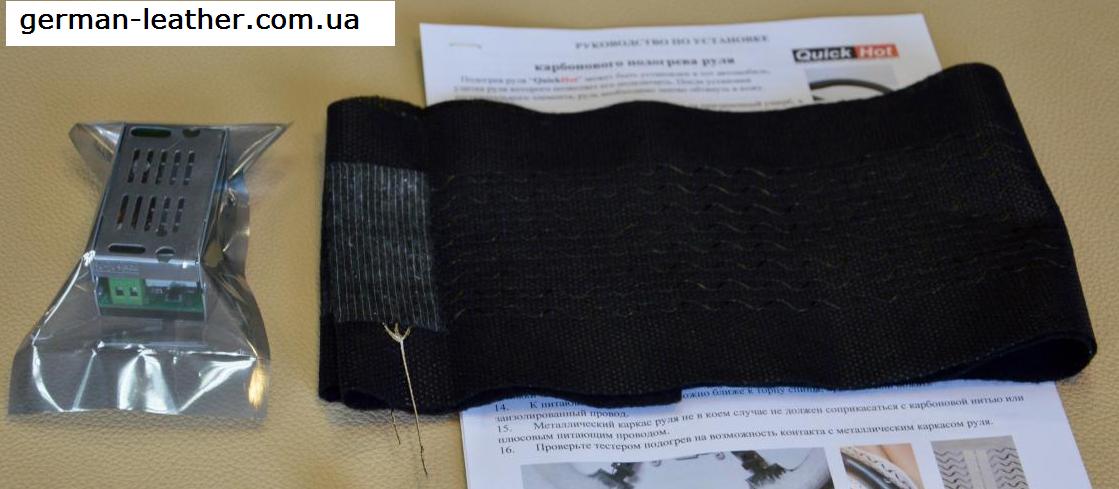

Так­же в Интер­не­те мож­но най­ти уста­но­воч­ный ком­плект на осно­ве кар­бо­но­вой нити (см. фото).

Ком­па­ния «Тепло­дом», про­из­во­дя­щая всем извест­ные накид­ки на сиде­ния с подо­гре­вом, а так­же встра­и­ва­е­мый подо­грев сиде­ний, так­же про­из­во­дит и реа­ли­зу­ет уста­но­воч­ные ком­плек­ты для обо­гре­ва руля «Еме­ля УК‑Р».

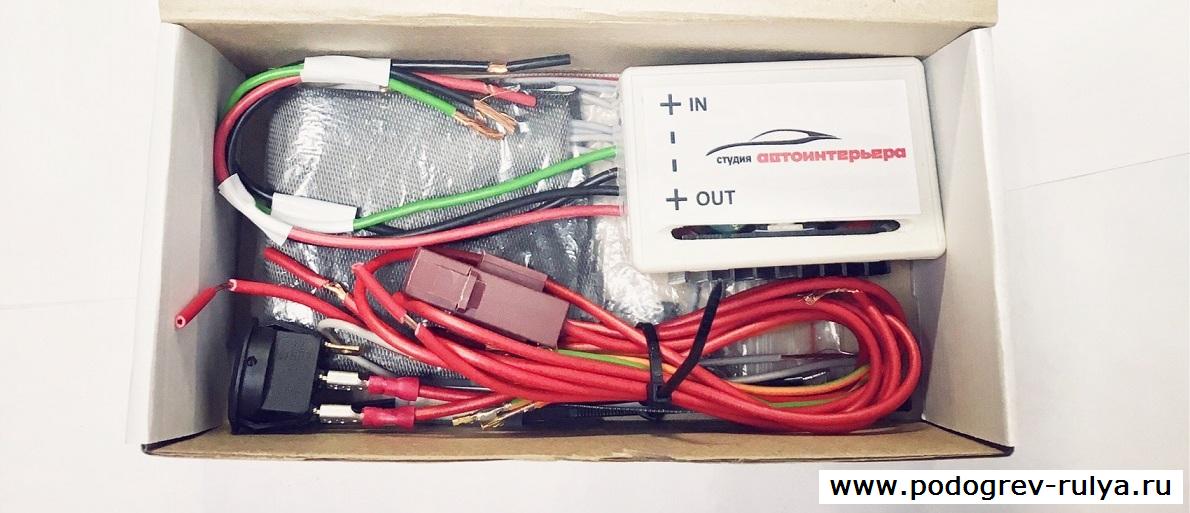

Дру­гой ком­плект мож­но при­об­ре­сти на сай­те сту­дия авто­ин­те­рье­ра.

В ком­плект вхо­дит:

  • нагре­ва­тель­ный эле­мент тол­щи­ной 0,14 мм. И шири­ной 60–75 мм.
  • блок повы­ше­ния напря­же­ния 12В/24В
  • кноп­ка включение/выключения подо­гре­ва
  • соеди­ни­тель­ные про­во­да с бло­ком предо­хра­ни­те­ля
  • инструк­ция по уста­нов­ке

Нагре­ва­тель­ная лен­та доста­точ­но эла­стич­ная, что дела­ет её удоб­ной для уста­нов­ки на обод руля без обра­зо­ва­ния скла­док.
