Правильная установка поршневых колец

Поршневые кольца требуют замены, как правило, независимо от пробега автомобиля. В основном зависит эта процедура от качества заливаемого в двигатель масла, частоты его замены и т. п. Узнаем для начала, а какие же симптомы укажут на выход их из строя?

СИМПТОМЫ, УКАЗЫВАЮЩИЕ НА ИЗНОС ПОРШНЕВЫХ КОЛЕЦ

Автомобиль стал больше расходовать топлива? Это один из первых симптомов, указывающих на то, что кольца износились и требуется их замена. Дело в том, что при износе поршневых колец снижается компрессия двигателя (об этом подробнее написано ниже). Это вынуждает водителя транспортного средства сильнее давить на газ, пытаясь заставить мотор работать как раньше. В итоге либо топливом заливаются свечи из-за переобогащённой смеси, либо излишки бензина попадают в картер.

Двигатель начинает троить, и повышается расход топлива. Может снизиться также и мощность двигателя. Многие водители со стажем именно по этому признаку определяют время, когда надо менять кольца. И это правильно, ведь мощность двигателя напрямую зависит от состояния колец. Вся поршневая группа должна обеспечивать необходимый уровень компрессии для того, чтобы двигатель функционировал оптимально. Существует даже специальное значение компрессии, которое в норме должно равняться 9. Износ поршней, поршневых колец Повышенный расход масла, как правило, в большинстве случаев дополняется снижением мощности двигателя.

Маслосъёмные кольца не успевают убирать остатки смазки с поверхности цилиндра, а в результате этого излишек масла попадает в камеру сгорания. Здесь то, что не успевает сгореть, улетает в катализатор и выходит через выхлопную трубу. Вот вам и следующий симптом: когда из глушителя идёт сизый дым, то это свидетельствует о сгорании масла. Но повышенный расход масла не всегда можно причислить к признакам, свидетельствующим об износе поршневых колец. «Маслоедом» мотор становится по нескольким причинам, и об этом можно прочитать в специальной литературе.

Поршневые кольца способны одновременно выполнять несколько функций

Герметизация камеры сгорания, посредством чего не допускается проникновение газов в картер. Поршневые кольца защищают сам поршень от перегрева. Дело в том, что на головке поршня постоянно концентрируется тепло, а кольца способны направлять его к цилиндру, интенсивно омываемому ОЖ. Благодаря поршневым кольцам равномерно распределяется масляная плёнка по поверхности цилиндра. Кроме того, не допускается проникновение масла непосредственно в саму камеру сгорания. Чтобы кольца работали эффективно, они должны равномерно прилегать ко всей поверхности цилиндра. По истечении определённого времени сам цилиндр меняет свою форму, тем самым увеличиваются зазоры в каналах.

Таким образом, нарушается упругость колец. Что происходит затем — понятно. Нарушается герметизация, газы проникают в картер, начинается повышенный износ уже всей поршневой группы. Одним словом, когда эти детали изношены, только грамотный порядок замены поршневых колец на новые поможет решить проблемы, описанные выше. Ниже будет представлен алгоритм замены колец своими руками. Многие начинающие водители страшатся самостоятельно выполнить операцию, так как приходится снимать двигатель. Кроме того, сам процесс кажется сложным только на первый взгляд и требующим узкоспециализированных знаний. Спешим успокоить. Это не совсем так. Поменять кольца на новые вполне удастся и одному человеку, не особо разбирающемуся во всей специфике. Даже двигатель снимать не нужно в большинстве случаев, а достаточно наличия определённых инструментов.

Хотелось бы отметить, что определить, надо ли снимать двигатель или нет, всё-таки придётся. Для этого существует специальный метод, подразумевающий снятие головки. Визуально осматриваются цилиндры и оценивается их состояние. Первоочерёдно обращается внимание на дефекты, которые могут виднеться на стенках гильз. Лучше всего попросить кого-нибудь, кто разбирается, проверить всё и сказать, нужен ли демонтаж двигателя или нет, чтобы всё было изначально правильно сделано. Если же вы уверены на все 100%!, что «полетели» только кольца и не нужны ни расточка блока цилиндров, ни капитальный ремонт двигателя, то мотор снимать точно не нужно. Хотелось бы предупредить, что снимать головку цилиндров несложно, но вот обратно собрать не так уж и легко. Именно поэтому браться за проверку состояния самостоятельно лучше не надо. Если знакомы со специалистом в этой области, то попросите его. Процедура проверки не займёт много времени, и, скорее всего, специалист даст согласие.

Порядок самостоятельной замены поршневых колец

Во-первых, нужно приобрести новый комплект поршневых колец, а при покупке не забыть проверить упаковку, сами кольца.

Рекомендуем:  Секреты мастеров — все способы выпрямления вмятины без покраски

Во-вторых, будут необходимы такие инструменты:

  • набор головок с трещоткой;
  • набор ключей;
  • динамометрический ключ;
  • обжим для колец;
  • ключи-шестигранники.

Приступая к работе, желательно снять поддон картера, заранее слив масло. Рекомендуется также демонтировать масляный насос и проверить его на износ.

Схема того, как делается замена поршневых колец, достаточно проста, если понятен принцип работы авто. Процесс замены колец следует выполнять в таком порядке:

  • снять клемму плюса с АКБ;
  • слить тосол;
  • снять декоративную накладку двигателя, открутив 4 гайки;
  • демонтировать впускной коллектор, сделав это в несколько этапов. Сначала вывести тросик привода дроссельной заслонки. Потом отсоединить дроссельный узел целиком, снять катушку зажигания и бронепровода. Затем снять все шланги с верхней части коллектора, запомнить всё или даже сфотографировать, чтобы не возникло путаницы во время сборки. Ослабить все хомуты, соединяющие верхние и нижние патрубки;
  • снять клапанную крышку, выкрутив все болты и отсоединив шланги;
  • снять с двигателя всё навесное оборудование;
  • демонтировать топливные шланги и отсоединить контакт, который идёт к датчику включения вентилятора;
  • открутить 2 болта, которые фиксируют термостат. При этом нужно полностью снять или же сдвинуть в сторону (если это возможно при конструкции конкретного автомобиля) все шланги;
  • перейти к демонтажу ролика генератора и крышки ремня ГРМ;
  • открутить натяжной ролик ремня ГРМ, снять ремень и демонтировать шкивы распредвалов. Снять вторую часть пластмассового кожуха. При выполнении этих работ распредвал зафиксировать с помощью тонкой монтировки – это не даст ему прокручиваться;
  • демонтировать кожух с выпускного коллектора и снять сам коллектор. Выполняя сборку выпускного коллектора, вместо старых гаек лучше установить новые медные;
  • со всех датчиков мотора снять разъёмы. Снять связку проводов, идущих на форсунки;
  • снять ГБЦ, выкрутив в точно установленном порядке 10 болтов;
  • забраться под машину, причём поддон к этому времени уже должен быть снят. Открутить 3 болта на маслозаборнике и снять его, лёгко покачивая;
  • провернуть коленвал так, чтобы нужный поршень оказался в нижней мёртвой точке;

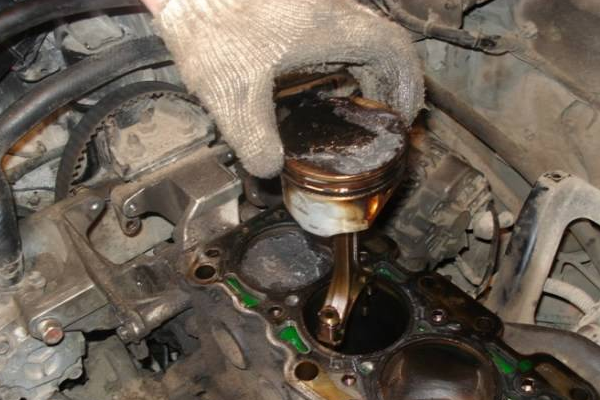

  • снять крышку шатуна и вытолкнуть наверх поршни всех цилиндров 4
  • почистить поршни от нагара;
  • снять старые и поставить новые кольца. Первым установить маслосъёмное кольцо, а в завершение все кольца стянуть специальной оправкой;
  • выполнить обратную сборку.

Замена поршневых колец закончена. Осталось проверить внутреннее состояние агрегата и убедиться в том, что всё работает качественно.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ И ОБКАТКА МОТОРА

После того как двигатель собран, необходимо убедиться в его работоспособности. Его необходимо завести и дать поработать некоторое время на холостых оборотах. Если он работает устойчиво, можно считать, работа завершена успешно. Следует помнить, что новым деталям нужна обкатка, и чем аккуратнее она будет выполнена, тем дольше прослужит отремонтированный силовой агрегат.

Обкатка длится 2–3 тысячи километров. Чтобы замена не прошла впустую, во время обкатки необходимо соблюдать следующие правила:

  1. мотор нельзя сильно нагружать;
  2. по возможности следует избегать полной загрузки автомобиля (в идеале водитель должен ездить в одиночку);
  3. не желательно преодолевать затяжные подъемы;
  4. категорически нельзя, особенно в течение первой тысячи километров поднимать обороты коленвала выше трех тысяч;
  5. перед поездкой двигатель нужно прогревать.

Замена

Если вы решили, что установка поршневых колец это именно то, что вам нужно для полноценного ремонта двигателя, то следующим шагом является их покупка. Обычно, качественный товар упаковывают соответственно и со вкусом. При выборе следует обращать внимание на внешний вид товара, на качество его окраски. Также обязательно должна быть маркировка.

Чтобы правильно начать ремонт, нужно вскрыть гбц. После этого нужно тщательно проанализировать состояние деталей и решить, нужно ли делать расточку самих цилиндров или притирку клапанов. Как подготовить поршневые кольца, как установить их без особых трудностей и прочее – все это будет описано ниже.

Подготовка

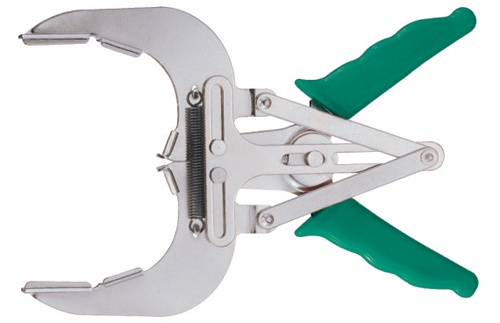

Само приспособление для установки поршневых колец продается в соответственных магазинах, и оно представляет собой щипцы. Если же нет возможности их приобрести, то подойдет небольшая плоская отвертка, но при ее использовании следует быть максимально внимательным и аккуратным. Старые детали поршневой группы можно либо сломать, либо снять.

Тем не менее поршневые кольца установка которых предельно проста, требуют максимально возможного соответствия канавок своим размерам. Поэтому хотя бы одну старую компрессионную деталь можно сломать, так как под ней во время работы образуется нагар, из-за которого установка новой будет очень затруднительна. Часть такой старой сломанной детали отлично подойдет для того, чтобы навести порядок на его прошлом рабочем месте.

Установка на поршень

Вот именно тот момент, когда приспособление для установки поршневых колец является незаменимым, так как ремонтные работы такого типа являются крайне ответственным делом и допущение ошибок просто неприемлемо. Элементы поршневой группы сами по себе хрупкие, поэтому нужно быть аккуратным и внимательным. Самым хрупким считается среднее. Когда идет его установка, есть большой риск поломки.

Очень важно соблюдать нужную ориентировку, так как, в противном случае вы добьетесь увеличенного расхода масла. Каждое кольцо имеет свою маркировку с пометками, так что особых проблем с правильностью размещения не должно быть.

Верхние поршневые кольца установка которых начинается первой, имеют маркировку «TOP» и этой стороной маркировки оно и должно быть направлено в сторону днища поршня.

Рекомендуем:  Что делать, если не горит одна фара ближнего света

Что же касается такой детали скребкового типа, то ее устанавливают скребком вниз. Установка деталей с фасками должна проводится так, чтобы эти самые фаски «смотрели» вверх. Если же вы имеете дело с наборными маслосъемными элементами, имеющими специальный двухфункциональный расширитель пружинного типа, то сперва должна проводится установка верхних и средних. После того как данная ремонтная схема будет завершена, необходимо проверить легкость их вращения в самих канавках.

Установка поршней в цилиндр

Во время серьезных ремонтных работ устарелый цилиндр растачивают или подвергают хонингованию. Также применяют новенькие поршни ремонтного размера и кольцевые элементы того же типа, но с большим диаметром, с последующим их сжатием. Их следует смазывать маслом перед установкой, чтобы они легко «садились» на свое место. Посадка также не должна быть чересчур плотной, так как тепловое расширения из-за нагревания станет причиной заклинивания самого поршня.

Признаки износа колец

Работа поршневых колец сопровождается постоянным трением о стенки цилиндра. Поэтому они постепенно изнашиваются, а это влияет на работу силовой установки. За счет снижения уплотняющей функции колец в цилиндрах падает компрессия. В результате:

  1. Силовая установка теряет мощность.
  2. уменьшается динамика набора скорости автомобилем.
  3. повышается расход топлива.
  4. появляется «жор» масла.
  5. возникают проблемы с запуском мотора.

В современных автомобилях ресурс поршневых колец достигает 1 млн. км пробега. Но это возможно только при правильной эксплуатации автомобиля и регулярного проведения технического обслуживания с заменой расходных материалов.

Необходимые действия после установки колец

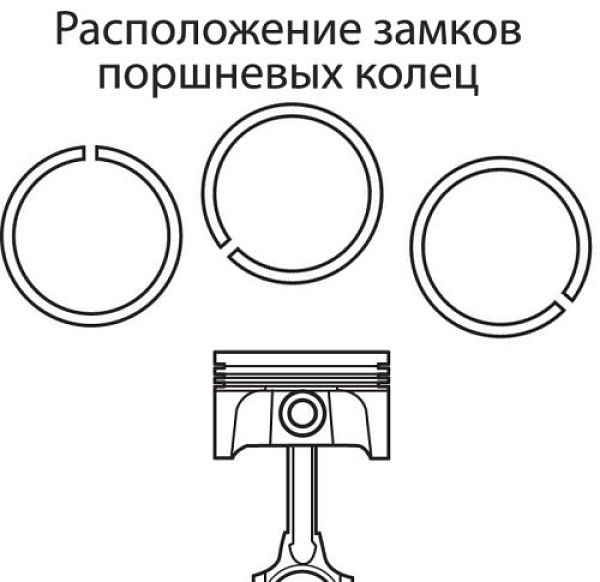

Когда каждое кольцо заняло свое место в пазу, то нужно установить прорези примерно на 120 градусов друг от друга. Таким образом снижается вероятность прорыва газов из топливной камеры в полость картера.

Неправильная установка поршневых колец

Есть данные, что первое кольцо удерживает около 75 %!всей компрессии, а второе – около 20%!

Если термозазоры разведены, то при прорыве некоторого количества газа через первое кольцо, он не успеет попасть дальше, в отличие от более близкого положения второго зазора.

Сборка и установка шатунно-поршневой группы на Nissan Almera Classic

Корректировочные работы (разведение термозазоров) после установки поршневых колец

Как только кольца установлены, прорези нужно установить не меньше чем на 120 градусов друг от друга, чтобы газы не попадали в картер. Первое кольцо удерживает до 75%!сжатия, второе только 20%! Если зазоры разведены правильно, то если даже газ прорвется через первое кольцо, второе его гарантированно удержит.

Общие рекомендации по замене

Когда выхлопная труба начинает «плеваться» сизым дымом, то ремонт мотора неизбежен. Фактически всегда, признаками износа деталей поршневой группы также является повышенный расход, как масла, так и бензина. В таком случае снижается и компрессия мотора отчего незащищен даже дизель. Из этого следует то, что правильно выбрать новые поршневые элементы – первоочередное дело любого владельца автомобильного транспорта и в лучшем случае ремонт обойдется только ими. Для этого нужно также установить всего-то парочку новых прокладок и поддон для блока. Прочие испорченные детали уже будут выявлены во время разборки мотора.

Покупая поршень, следует внимательно осмотреть его комплектацию, так как кольцо может не входить в комплект. Такое практикуют много производителей. Все из-за того, что есть не один мотор, который имеет уйму модификаций, поэтому при покупке товаров поршневой группы, необходимо заранее сопоставить их ширину и высоту с соответственными характеристиками канавок поршней.

Зазор, находящийся между канавкой и торцами намного легче определить, если поместить кольцо в эту же канавку и применить набор щупов. Он должен быть не больше одной десятой миллиметра и не менее 0,05 мм. В ином случае это будет означать, что-либо кольцо, либо канавка, не подходят по размерам. Зазор их замков также следует обязательно проверить. Чтобы это сделать, такие детали поршневой группы следует по очереди припасовать к цилиндру в верхней его части, а потом, при помощи щупов, замерять сам зазор, который не должен превышать 0,6 мм, но и не должен быть меньше 0,4 мм.

Причины износа

Автовладельцы не соблюдают периодичность ТО или небрежно используют автомобиль. А это сказывается на ресурсе поршневых колец, и они  изнашиваются раньше заявленного ресурса.

Повлиять на срок эксплуатации этих элементов ЦПГ могут:

  •  масло и нарушение периодичности его замены;
  • топливо с  примесями;
  • неочищенный воздух;
  •  работа мотора под критическими нагрузками;
  • перегрев двигателя.

Кольца требуют смазки. И хоть указывается, что трение происходит «на сухую», поскольку масло со стенок снимается маслосъемным кольцом, но это не так. Тонкий слой смазки на стенках остается, поэтому сила трения между кольцами и цилиндром снижается.

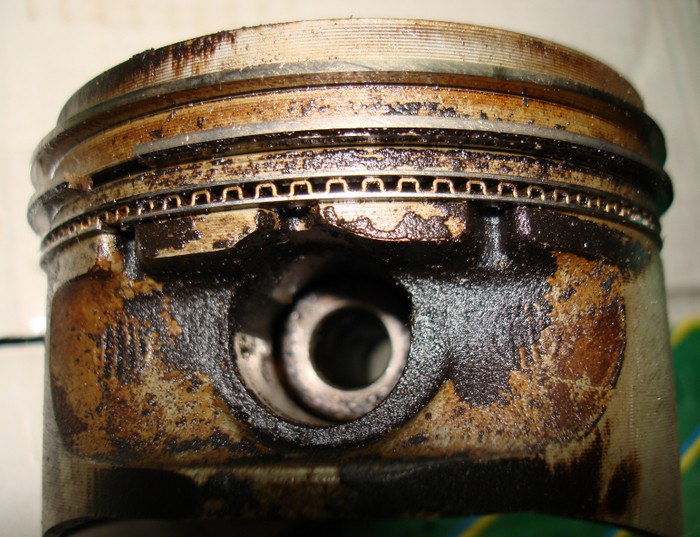

Залегшие поршневые кольца

Нередко в низкокачественной смазке не хватает смазывающих свойств. Из-за этого повышается сила трения между контактирующими элементами в узлах. Касается это и колец. С такой смазкой они  работают «на сухую», что и приводит к интенсивному износу.

Рекомендуем:  Автомобильные лампы ближнего света H7 — луч света в темном царстве дороги

То же касается и несоблюдение периодичности замены масла. Постепенно масло теряет свои свойства, в том числе и смазывающие. В результате силы трения повышаются.

Относительно применяемого топлива, то наличие сторонних частиц действует негативно. Твердые частицы, даже микроскопические, выступают в роли абразива, из-за чего износ колец ускоряется. Присадки в топливе иногда оседают внутри цилиндра в виде нагара, что тоже сказывается негативно. Оседая на канавках, нагар затрудняет движение колец, в результате они перестают полноценно прилегать к стенкам. Из-за этого масло попадает в камеру сгорания, что увеличивает количество нагара, который образуется. Залегшие кольца  являются  причиной повышенного расхода масла. В запущенных случаях перерасход смазки достигает 2,0-2,5 литра на каждые 1000 км..

Перегревы и работа на высоких нагрузках приводят к разрушению колец – они лопаются. Помимо них ломаются перегородки между канавками.

Для продления срока службы регулярно меняйте масло и фильтра, заправляйтесь только на проверенных АЗС, не допускайте перегревов и  прогревайте мотор.

Проверка колец и поршней

Каждое кольцо с поршней снимается и проверяется в своем цилиндре. Чтобы не перепутывать их между собой, необходимо сразу раскладывать детали в определенном порядке. При поверке старых колец, наружный диаметр их не должен создавать зазор со стенками цилиндра больше, чем на 1 мм. Для сравнения можно вставить в тот же цилиндр новое кольцо.

Проверка теплового зазора в кольцах

Замеры обычно будут точнее в верхней части отверстия блока, так как том износ минимален.

Зазор можно проверить и в специальных калибрах. Нужно обратить внимание на тепловой зазор в поршневых кольцах, который должен быть в пределах от 0,25 до 0,45 мм. Его можно проверить щупом. Если параметр меньше, то допускается увеличение зазора с помощью подпиливания торцевой плоскости алмазным надфилем.

Диаметр поршней проверяется по нижней части (юбке). Делается это микрометром.

Необходимо сравнить этот показатель с таблицей допустимых значений. Дополнительно надо проверить зазор между канавкой поршня и кольцом. В случае превышения поршни надо менять. Предельное значение допуска составляет 0,15 мм. Поршни также проверяются визуально на наличие трещин и целостность перемычек под кольца. После промывки удовлетворительные поршни можно использовать дальше.

Причины износа

Вот некоторые из признаков износа, на которые вам следует обратить внимание в первую очередь:

  • Повышенный расход топлива;
  • Значительный угар масла (уровень «мах-min» за тысячу километров пробега);
  • Выхлопные газы сизого оттенка;
  • Компрессия двигателя менее 9 .

К сожалению, если все эти признаки вы заметили в своем автомобиле, то двигателю может помочь только замена поршневой ваз 2101. Наиболее ответственным элементом в поршневой группе двигателя являются поршневые кольца, которые одновременно выполняют несколько функций:

  • Герметизация камеры сгорания (не допускают проникновение газов в картер двигателя);
  • Защита поршня от перегрева, путем передачи тепла от его головки к цилиндру, который интенсивно омывается охлаждающей жидкостью;
  • Равномерное распределение масляной пленки по поверхности цилиндра при этом, не допуская проникновения масла в камеру сгорания.

Для оптимальной работы кольца должны равномерно плотно прилегать ко всей поверхности цилиндра, однако, со временем геометрия цилиндра меняется, увеличиваются зазоры в канаках поршня, в стыках колец, нарушается их упругость. Как следствие герметизация нарушена, газы проникают в картер двигателя, и начинается повышенный износ всей поршневой группы.

Работа поршневых колец

По мере увеличения износа количество газов возрастает, вентиляция картера не справляется и в нем значительно повышается давление, которое способствует выдавливанию масла через сальники коленчатого вала, прокладки и гнездо трамблера. Данную малоприятную ситуацию может помочь исправить замена поршневых колец на ваз 2101, тем более что цена замены намного ниже, чем стоимость ремонта всего двигателя, так как для этой процедуры нам понадобятся только новые кольца и прокладки поддона и головки блока. Из специальных инструментов – оправка-обжимка поршневых колец и динамометрический ключ, хотя при ремонте своими руками можно справиться и без них, в конце концов, какая разница, откуда растут руки, если они золотые!

Как на Алиэкспресс найти и заказать новые поршневые кольца и другие автозапчасти по сходной цене и бесплатной доставкой

Алиэкспресс — всемирно известная огромная торговая площадка с огромным выбором самых разных товаров по весьма привлекательным ценам. Приобрести можно буквально все, в том числе и автозапчасти.

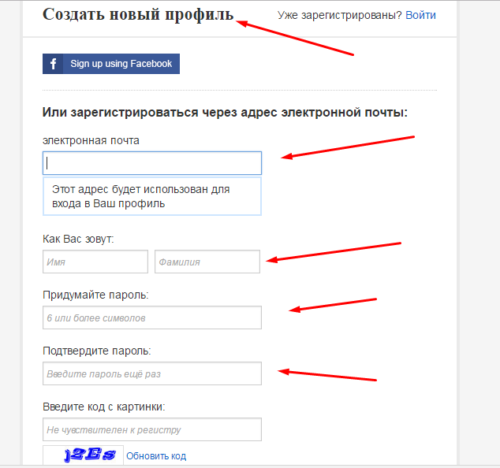

Для того, чтобы получить возможность покупать на алиэкспресс, необходимо пройти процесс регистрации. Все данные заполняются латиницей.

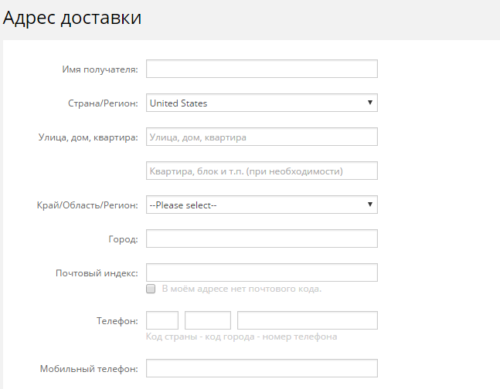

После этого заходим в свой свежесоззданный профиль, и указываем свой адрес, куда будет доставляться купленный товар:

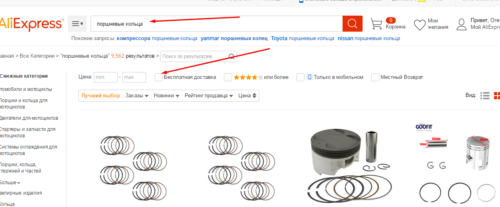

Теперь можно искать нужный товар, например, поршневые кольца. Для поиска товара с бесплатной доставкой, отмечаем галочкой чекбокс «бесплатная доставка».

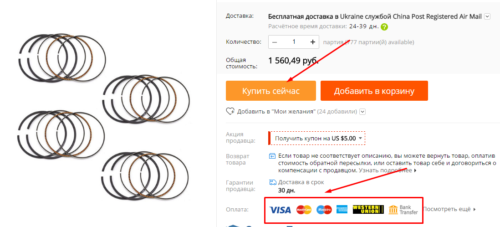

Выбираем подходящий товар, жмем кнопку «купить сейчас», и оплачиваем любым удобным представленным на портале способом.
