Порядок регулировки клапанов ВАЗ 2107 карбюратор

Владельцы машин, выпущенных Волжским автомобильным заводом, особенно «классической» серии обязательно должны освоить порядок проведения некоторых настроек. В частности каждый водитель должен знать, как проводится регулировка клапанов ВАЗ.

Содержание

Для чего нужна регулировка клапанов ВАЗ?

Законы физики непременно действуют на каждую деталь автомашины. Тепловое расширение тел – это такое свойство металлов, которое обязательно приходится учитывать при создании мотора. Когда речь заходит о настройке зазора между рычагом клапана и кулачком распределительного вала, мало кто понимает, для чего это нужно.

В процессе работы клапан и другие детали нагреваются до очень высокой температуры, что приводит к расширению. При отсутствии теплового зазора конец шейки, упираясь в толкатель, оставит приоткрытым гнездо, что приведёт к потере мощности, перерасходу топлива и нарушению всех настроек газораспределительного механизма.

Если зазор будет велик, то головка клапана не сможет в полной мере открывать цилиндр для выхлопа или поступления топливной смеси, что также ухудшит эксплуатационные характеристики. При проведении исследований было установлено, что шейка клапана на ваз 2107 и другие детали в соприкосновении изменяют свой размер на 0,15 мм. Именно этим обусловлена толщина щупа, который используется при регулировке.

Когда требуется обязательная регулировка клапанов на ВАЗ

Достаточно часто водители, особенно неопытные, откладывают проведение технических осмотров и проведение некоторых регулировок, ссылаясь на то, что двигатель работает стабильно. Все детали мотора изнашиваются, на них воздействует постоянное изменение температуры в связи с чем, возникает необходимость проведения регулирования тепловых зазоров.

Приниматься за настройку клапанов следует в таких случаях: любой, даже мелкий ремонт ГРМ; появление характерного шума в районе крышки ГБЦ; пробег свыше 15 тыс.км. после последнего регулирования; потеря мощности мотора и увеличение расхода топлива.

Новые отечественные и зарубежные авто лишают своих владельцев возможности проведения этой процедуры, благодаря наличию гидрокомпенсаторов, но все, кто управляет ВАЗовской классикой, обязательно должны освоить порядок настройки тепловых зазоров клапанов.

Регулировка клапанов ВАЗ 2107 – подготовительный этап

Любая работа в гараже, а тем более столь важная процедура, как регулировка клапанов 2107, должна начинаться с подготовки. Выполнение несложных действий, подготовка материалов и инструментов – все направлено на то, чтобы поставленная цель была достигнута. Приготовления, как правило, делятся на два этапа:

  • подготовка автомобиля;
  • подготовка инструментов и устройств.

Золотым признано правило любого, уважающего себя автомеханика, – мыть автомобиль перед ремонтом. Кроме помывки кузова снаружи, обязательно следует вычистить моторный отсек. С чистой машиной приятно работать, а скопившаяся грязь и пыль не сможет попасть в полость мотора при вскрытии крышки головки.

Далее необходимо сделать следующее:

  • автомобиль устанавливается на ровную, хорошо освещаемую площадку;
  • колёса автомобиля фиксируются стояночным тормозом, зажигание выключается, ключ извлекается из замка;
  • при отсутствии достаточного естественного или штатного гаражного освещения, необходимо установить дополнительные источники света;
  • приготовить комплект гаечных ключей, щуп толщиной 0,15 мм.;
  • снять корпус воздушного фильтра и крышку ГБЦ.

Теперь может быть произведена регулировка клапанов 2107.

Порядок регулировки клапанов ВАЗ 2107 – пошаговая инструкция

Когда всё готово, можно приступать к непосредственному регулированию. Прежде чем осваивать процедуру, следует разобраться в устройстве газораспределительного механизма, выяснить, где находится тот тепловой зазор, который следует регулировать. Клапана на ВАЗ 2107, собственно, как на подавляющем большинстве автомобильных моторов, имеют верхнее расположение, то есть клапан перекрывает отверстие, расположенное над поршнем.

Для каждого цилиндра имеется по два клапана: впускной для подачи горючей смеси и выпускной для отвода выхлопных газов. Открывается просвет в головке блока цилиндров благодаря действию кулачков распредвала. Распредвал находится над клапанами и имеет для каждого из них свой эксцентрический кулачок, который передаёт движение на шток клапана через специальный рычаг. Регулировать следует зазор между кулачком (точкой противоположной эксцентрику) и рычагом.

Регулировка клапанов ВАЗ 21074 не отличается от регулировки «07» модели и начинается с того, что поршень в 4-м цилиндре устанавливается в верхнюю мёртвую точку (ВМТ), которая соответствует такту сжатия. В этот момент оба клапана будут закрыты. Для этого с помощью ключа на 38 проворачивает коленчатый вал до встречи метки на звёздочке распредвала с меткой на корпусе подшипников.

Теперь необходимо взять два рожковых ключа на «13» и «17», а также щуп. Клапаны регулируются в соответствии с определённым порядком, для чего нумеруются от передней части мотора.

Регулировка клапанов ВАЗ 2107 производится так:

  • вставляем щуп между кулачком и рычагом 8-го и 6-го клапана поочерёдно;
  • если щуп проходит с небольшим усилием, то зазор соответствует норме;
  • беспрепятственное прохождение или застревание щупа указывает на необходимость регулирования;
  • фиксируем головку регулировочного болта ключом на «13», отпускаем контргайку с помощью ключа на «17» и доворачиваем болт в нужную строну для увеличения или уменьшения зазора, затягиваем контргайку и проверяем зазор.

Таким способом необходимо поступить с каждым клапаном, проворачивая каждый раз коленчатый вал на 180° от прежней точки. Эта операция соответствует повороту распределительного вала на 90°. С каждым поворотом необходимо регулировать такие по нумерации клапаны:

  • 180° — 4-й и 7-й;
  • 360° — 1-й и 3-й;
  • 540° — 5-й и 2-й.

Порядок регулировки клапанов ВАЗ 2107 следует строго соблюдать, иначе можно полностью нарушить настройки системы газораспределения. После того, как каждый клапан проверен, необходимо провернуть несколько раз коленчатый вал и снова проверить зазоры. Необходимо добиваться того, чтобы щуп входил в каждый из зазоров с абсолютно одинаковым усилием.

Зачем клапанам регулировка?

Система газораспределения в автомобиле, в том числе и вазовской классики, — механизм, требующий достаточно точной настройки: клапана должны отрываться и закрываться именно в определенный момент, не позже и не раньше.

Для регулировки этой своевременности работы клапанов конструкторами двигателя заложена система регулировки.

Если же не проводить необходимые регулировочные работы, то это может привести к следующим последствиям:

  • снижению мощности двигателя, вследствие снижения  герметичности камеры сгорания из-за приоткрытых клапанов,
  • перегреву двигателя,
  • прогоранию самих клапанов из-за возможного попадания горячих газов в полости между клапаном и его посадочной площадкой.

Предварительная подготовка

Прежде чем заняться регулировкой и настройкой, стоит осуществить натяжку цепи до приемлемого уровня, если она прослаблена. Для этого под капотом имеется соответствующее приспособление.

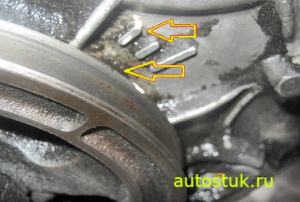

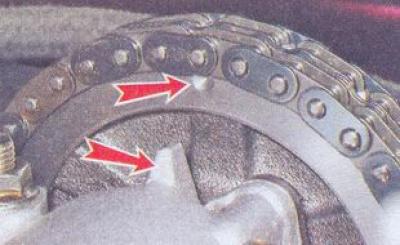

После снятия крышки клапанов нужно проконтролировать и выставить метки в правильные позиции. Нижняя риска на шкиве коленвала и небольшой прилив на крышке впереди блока цилиндров, а также сверху впадина на звездочке распределительного вала и прилив на постели распредвала.

Рекомендуем:  Как правильно снимать головку блока двигателя?

Регулировка клапанов ВАЗ 2107

Для регулировки клапанов на карбюраторном двигателе понадобится снять корпус воздушного фильтра и отсоединить привод дроссельной заслонки карбюратора. На инжекторном двигателе нужно лишь отсоединить и убрать в сторону все мешающие патрубки и провода. Открутить болты крепления клапанной крышки и снять ее.

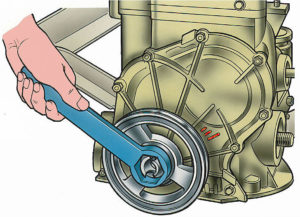

Далее, если двигатель карбюраторный и оснащен храповиком, вставить в него рукоятку ручного пуска двигателя и с ее помощью провернуть коленвал.

На инжекторном двигателе с помощью спец ключа на 38 провернуть коленчатый вал за болт крепления шкива в положение верхней мертвой точки первого цилиндра. Если такого ключа нет, подперев передние колеса автомобиля, выключив ручной тормоз, при помощи домкрата вывесить одно заднее колесо и включить пятую передачу.

На ней колесо будет легко вращаться, соответственно и коленчатый вал двигателя тоже. Вращая колесо, выставить метку ВМТ на шкиве коленчатого вала или на шестерне распределительного.

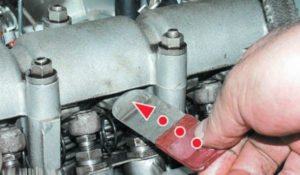

Далее широким щупом на 0.15 мм проверяем зазор на закрытых клапанах по следующей схеме:

ВНИМАНИЕ! Проверка тепловых зазоров производится на холодном двигателе!

Также можно определить, закрыт клапан или нет, без схемы. Для этого можно залезть рукой под пинал и нащупать, в каком положении находится кулачек распределительного вала относительно толкателя клапана. Он должен быть направлен к нему затылком.

При проверке зазора щуп должен проходить между распредвалом и рокером в легкий натяг. Если щуп проходит слишком легко или наоборот не пролазит вообще, то данный клапан необходимо отрегулировать.

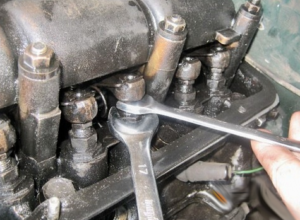

Для этого, придерживая регулировочный болт ключом на 13 (а), отпускаем контргайку ключом на 17 (б) и, вращая его, добиваемся такого зазора, чтобы щуп слегка «прикусывало», но его можно было бы вставить и вытащить обратно. Выставив зазор, придерживаем регулировочный болт и затягиваем контргайку.

После настройки необходимо перепроверить зазор. Эту же операцию повторяем для всех клапанов.

После успешной настройки собираем все в обратном порядке и на этом регулировку клапанов можно считать оконченной.

Порядок работ

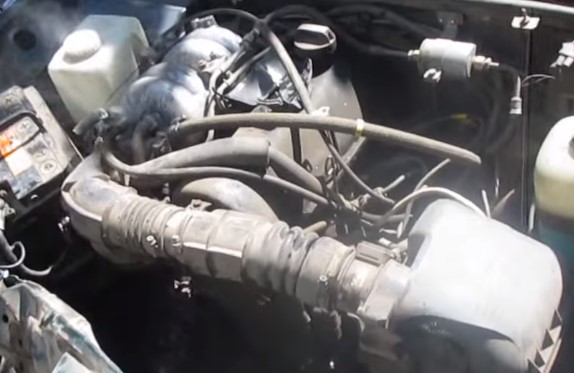

Сам ВАЗ 2107 инжектор устанавливается на ровную, хорошо освещенную площадку, зажигание выключается, стояночный тормоз приводится в действие.

Начинающему автолюбителю рекомендуется хорошо разобраться в устройстве газораспределительного механизма, а также прояснить местонахождение теплового зазора — того самого, которому требуется регулировка.

Регулировка клапанов ВАЗ 2107

Прежде чем приступить непосредственно к регулировке, нужно привести в нужное положение коленвал. Для этого необходимо произвести следующие действия:

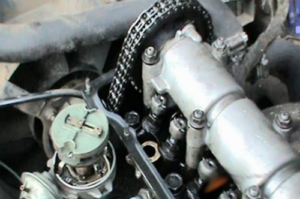

  1. С головки блока цилиндров снимается крышка. Для этого ключом на 10 откручиваются 8 гаек. Рекомендуется заменить старую прокладку. После снятия крышки открывается доступ к регулировочным винтам клапанов.
  2. Затем проверяется натяжение цепи ГРМ и при необходимости цепь следует подтянуть. Метка на деталях ГРМ выставляется в начале процедуры и в конце.

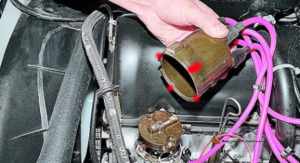

  3. Снимается крышка с распределителя зажигания.
  4. При помощи ключа на 38 поршень четвертого цилиндра устанавливается в положение в верхней мертвой точке (до совмещения метки на звездочке и на головке блока). Перекрутка коленвала не предусматривает его обратный возврат — это следует учитывать. Поэтому при перекрутке круг надо будет прокрутить заново. Должен появится максимальный зазор между кулачками и рычагами.
  5. В таком положении регулируется впускной и выпускной клапан четвертого цилиндра, выпускной клапан второго цилиндра и впускной клапан третьего цилиндра.
  6. Между кулачком клапана и рычажком вставляется щуп. Если щуп входит с небольшим усилием и перемещается свободно, значит зазор в норме. Если щуп входит туго или наоборот, слишком свободно, значит, на двигателе автомобиля ВАЗ 2107 инжектор требуется регулировка клапанов.

При отсутствии ключа на 38, коленвал можно поставить в нужное положение двумя способами. Первый способ довольно сложный, он требует большое пространство и некоторых физических усилий. Заключается он в том, что автомобиль ВАЗ 2107 вручную толкается до тех пор, пока метки на звездочке и на головке блока не совпадут.

Для второго способа понадобится домкрат и один помощник. В то время пока один человек крутит рулевое колесо, второй будет следить за уровнем распредвала и коленчатого вала.

Некоторое внимание следует уделить и цепи ГРМ. Проверить ее натяжение можно руками — если прогиб не превышает 10 мм, натяжение ГРМ считается нормальным.

Проверка

После того как все клапана отрегулированы, следует ключом на 38 повернуть коленчатый вал на 3-4 полных оборота и сделать контрольный замер всех зазоров с помощью щупа. Если нарушения зазоров нет, можно закрывать крышку блока цилиндров и пробовать завести мотор автомобиля.

Контрольная проверка зазора клапанов с помощью щупа

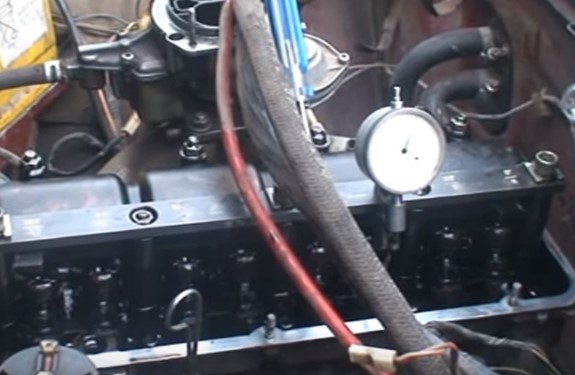

Выставление зазоров в клапанах с помощью индикатора

Порядок РК при пользовании индикатором в целом не отличается от последовательности действий при регулировке с помощью щупа, но применяется другой инструмент. Для настройки клапанного механизма в этом случае понадобится рейка (планка) и сам индикатор, приспособление комплектом продается в специализированных автомагазинах. При большом желании планку для установки индикатора можно изготовить самостоятельно, в интернете найти необходимый чертеж не составляет проблем.

При выставлении зазоров с помощью индикатора получается более точная настройка, так как щуп не способен уловить все неровности кулачков распредвала, выработку на рокерах. Порядок действий РК с использованием специального приспособления здесь следующий:

  • так же как и при регулировании с помощью щупа, устанавливаем нейтральную передачу, открываем капот, снимаем клапанную крышку;
  • совмещаем метки распредвала для настройки 8-го и 6-го клапана;

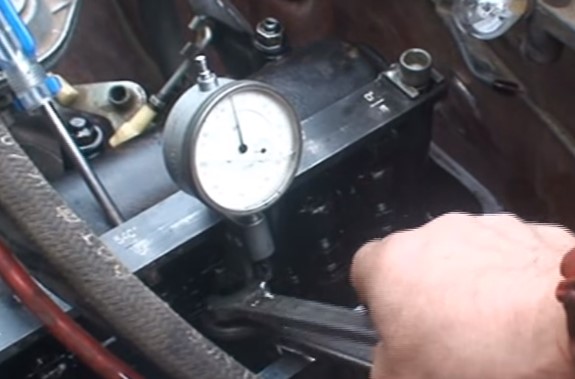

  • на шпильках левой стороны постели распределительного вала крепим индикаторную планку;
  • если мы регулируем шестой клапан, индикатор с помощью держателя закрепляем сверху соответствующего (6-го) рокера;

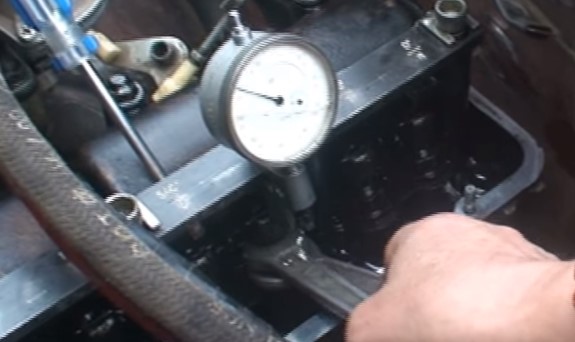

  • с помощью ключа или рукой поднимаем и опускаем рокер, замечаем по индикатору, на сколько делений отклоняется стрелка.

Здесь есть смысл обратиться к таблице, где приводятся данные по индикаторным настройкам, так как при регулировке щупом ТЗ измеряется в миллиметрах, а индикатором – в делениях. Например, для стандартного значения 0,15 мм соответствует индикаторный показатель 52, это означает, что стрелка при положенном зазоре отклоняется на пятьдесят два деления. Если ТЗ больше нормы, его нужно уменьшить, рассмотрим, как это происходит:

  • допустим, вместо положенных 52 индикатор показал значение 72 («лишние» 20 делений);
  • ставим стрелку на «ноль», расслабляем контргайку, ключом на 13 поворачиваем регулировочный болтик в сторону уменьшения зазора, наблюдаем за индикатором;
  • при повороте ключа индикаторная стрелка начинает отклоняться против часовой стрелки, необходимо, чтобы она «прошла» 20 делений (так как 72-52=20);
  • добившись нужного показания на стрелочном приборе, придерживая ключиком на 13, «семнадцатым» ключом затягиваем контргайку;
  • отрегулировав так оба клапана (8 и 6), поворачиваем к/вал, регулируем кл. №4 и 7, затем дальше повторяем все операции, которые были описаны ранее для карбюраторного ДВС.

После регулировки устанавливаем клапанную крышку, запускаем мотор, смотрим, как он работает, слушаем, нет ли посторонних звуков.

Что необходимо для регулировки клапанов

Чтобы выполнить регулировку, вам понадобятся:

  • ключи на 10, 13, 14, 17;
  • спецключ для проворачивания коленвала;
  • новая прокладка под крышку ГРМ;
  • шуп или микрометр.

Для проведения работ необходимо выставить автомобиль на ровную площадку. Смотровая яма или подъемник не понадобятся.

Рекомендуем:  Топ 10 тормозных колодок

Регулировка клапанов на ВАЗ-2107 карбюратор: пошаговая инструкция с применением щупа

Под крышкой ГБЦ видны регулировочные гайки. Именно при помощи этих гаек и осуществляется регулировка теплового зазора.

При помощи гаек проводится регулировка теплового зазора

Теперь можно приступить к регулировке клапанов, соблюдая следующую последовательность действий:

  • Когда метки шкива распредвала совпадают, нужно приступить к проверке величины зазора в шестом и восьмом клапанах. Для этого используем щуп толщиной 0,15 мм, и вставляем его в отверстие.Для измерения зазора в шестом и восьмом клапанах используем щуп на 0,15 мм
  • Если щуп входит свободно, значит нужно уменьшить зазор. Если же пластина не входит внутрь, то нужно увеличивать зазор.
  • Если клапан нуждается в регулировке, тогда следует ключом на «17» ослабить крепление гайки.Для регулирования клапана ослабляем крепление гайки рожковым ключом на «17»
  • Чтобы увеличить зазор, нужно при помощи ключа на «13» провернуть на половину оборота гайку в левую сторону (по ходу часовой стрелки). Если нужно уменьшить зазор, то гайка под ключ на «13» вращается в правую сторону. Для регулировки достаточно её вращения на половину оборота.Для увеличения или уменьшения зазора вращаем гайку в левую и правую стороны соответственно
  • После этого проверяется величина зазора с помощью щупа. Необходимо получить такую величину зазора, чтобы щуп выходил из зацепления с натяжкой. Регламент гласит, что щуп должен выходить из зацепления с усилием в 2 кг (для измерения можно воспользоваться кантором, но вовсе не обязательно).
  • Чтобы зафиксировать расположение клапана в таком положении, нужно закрутить контрирующую гайку ключом на «17» в левую сторону. Аналогичным образом выполняется процедура регулирования для 8 клапана.Для фиксации клапана закручиваем контргайку по часовой стрелке
  • На следующем этапе нужно переместить шкив распределительного вала на 90 градусов от изначального положения или на четверть оборота. На карбюраторной «семёрке» делается эта путем вращения шкива коленвала ключом на «38» на половину оборота.
  • После этого проводится регулировка зазоров в 4 и 7 клапанах.
  • Повторяется процедура вращения шкива коленвала на половину оборота, что позволяет провести регулировку для 1 и 3 клапанов.
  • В завершении необходимо ещё провернуть коленвал на половину оборота, и отрегулировать зазоры в 5 и 2 клапанах.

Если вам понятен принцип действия по выполнению данной процедуры, то произвести регулировку не составит большого труда. Важно правильно перемещать шкив коленчатого вала, что позволит выполнить процедуру с максимальной точностью. На этом процесс регулировки считается завершённым, и можно устанавливать крышку ГБЦ на место, предварительно заменив прокладку. На место устанавливаются все демонтированные элементы с автомобиля, после чего можно запустить мотор. Если при работе двигателя металлический звук будет отсутствовать, то это означает, что процедура проведена правильно.

Двигатели “классики” не имеют гидрокомпенсаторов в ГРМ, поэтому регулировка клапанов ВАЗ 2107 — обязательный элемент регулярного ТО автомобиля. Работа это простая и может быть выполнена самостоятельно. Необходимый для регулировки специальный инструмент вполне доступен и не требует особой квалификации для использования.

Важность точной настройки

Необходимо учитывать, что регулировка клапанов ВАЗ 2107 инжектор своими руками доступна всем автолюбителям даже в гаражных условиях при наличии минимального набора инструментов. Нередко операцию проводят на горячем двигателе, хотя предпочтительней осуществлять это «на холодную». В результате получатся более точные показания.

Важно знать, что настройка клапанов ВАЗ 2107 (инжектор) потребует приобрести два типа щупов: 0,15 мм – для контроля холодного движка и 0,20 мм для мониторинга горячего мотора.

В продаже имеются разные по габаритам щупы. Предпочтительней использовать широкие, так как ими комфортнее пользоваться, а зачастую их продают парами. В результате грамотной настройки и регулировки удастся добиться следующих результатов:

  • фазы газораспределения будут срабатывать наиболее точно;
  • рабочие цилиндры станут наполняться в полной мере топливовоздушной смесью;
  • смесь станет сгорать в максимально полном объеме;
  • обеспечится качественный продув опустошенных цилиндров.

Правильно установленный зазор клапанов ВАЗ 2107 (инжектор) даст на выходе более чистую работу ДВС, уйдут возможные стуки из подкапотного пространства, существенно повысится эксплуатационный ресурс автомобиля. Данный фактор является следствием отсутствия удара кулачка распределительного вала о рокер (рычаг привода) или ось клапана. Таким образам данные детали будут способны прослужить значительно дольше, если четко обеспечить регулировочные зазоры.

Однако, снижение зазоров считается более проблематичным для работы двигателя. При такой позиции повышается шанс прогорания клапана, ведь он не успевает установиться в седло головки блока. Сквозь образовавшиеся щели направляется агрессивный выхлопной газ из камеры сгорания. Его температура во время фазы взрыва достигает 2000С, что приводит к прожиганию кромок выпускного клапана. Также негативному влиянию подвергаются сальники клапанов вследствие перегрева, что сопровождается повышением расхода масла и загрязнением продуктами сгорания.

Важность регулировки очевидна для работоспособности и увеличения ресурса авто. Контроль необходимо осуществлять в зависимости от степени эксплуатации через 10—15 тыс. км пробега.

Неисправности требующие регулировки клапанов

К основным неисправностям можно отнести:

  • нестабильный холостой ход;
  • двигатель не развивает полную мощность;
  • излишний шум (стук) в верхней части двигателя.

Когда зазор между рокером и клапаном ниже нормы либо вообще отсутствует, он неплотно закрывается и в цилиндре падает давление. Кроме того, что нарушается работа двигателя и он теряет мощность, это еще и чревато прогаром клапана, что влечет за собой ремонт головки блока цилиндров.

Когда зазор между распредвалом и рокером выше нормы, клапан наоборот недостаточно открывается, ухудшается наполнение или продувка цилиндра. Это также влечет потерю мощности и нестабильную работу двигателя. При этом появляется излишний шум в ГРМ.

Инструменты

Регулировка клапанов на автомобиле ВАЗ 2107 инжектор  проводится только на холодном двигателе. Кроме того, настоятельно рекомендуется помыть сам автомобиль и моторный отсек в частности — при вскрытии крышки головки грязь с немытого двигателя может попасть в полость мотора. Для регулировки понадобятся следующие инструменты:

  • торцовые ключи;
  • ключ на 38;
  • щуп;
  • отвертка с плоским наконечником.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

  • подождать пока двигатель остынет, если он работал;
  • поставить машину на ровное место;

Порядок регулировки клапанов:

    1. Снять крышку воздушного фильтра и сам фильтр.
    2. Отсоединить трубки крепления фильтра и демонтировать крепление.
    3. Снимаем тросик управления воздушной заслонки (подсос).
    4. Снять тягу дроссельной заслонки.
    5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
    6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
    7. Снимаем крышку трамблера (распределителя).
    8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.

      Метку выставляют специальным ключом для болта шкива коленвала ДВС.

      Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.

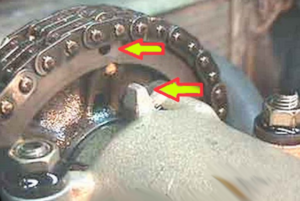

    9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
    10. После совпадения меток приступаем к настройке зазоров клапанов.
      Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
      Угол проворота коленчатого вала Регулируемые клапана
      8 и 6
      180 4 и 7
      360 1 и 3
      540 5 и 2

      Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

    11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
    12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением.

      Если пластинчатый специальный щуп толщиной 0,15 проходит легко  или с большим усилием, то надо регулировать.

    13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.

      Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.

    14. Далее, проделываем то же самое с 6-м клапаном.
    15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер.

      Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.

    16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Необходимые инструменты

  • Комплект рожковых ключей на 38, 17, 13 и 10.
  • Щуп для измерения зазоров (толщина не менее 0.15 мм).

Особенности настройки клапанных зазоров на вазовской «Классике» инжектор

Двигатели ВАЗ-классика с инжекторной топливной системой выпускались как с гидротолкателями, так и с механическим приводом. Схема регулировки на ВАЗ-2107 инжектор совершенно ничем не отличается от стандартной настройки клапанов на карбюраторном моторе, есть только некоторые конструктивные отличия (другой корпус воздушного фильтра, нет карбюратора, изменен шкив коленчатого вала (с зубьями для считывания импульсов)).

Как отрегулировать клапана на ВАЗ 2107

Порядок действий следующий:

  • Проверить силу натяжения цепи, при необходимости натянуть ее. Если цепь ослаблена, правильно отрегулировать зазоры клапанов не получится.
  • Провернуть коленвал ключом так, чтоб метка на шкиве совместилась с длинной меткой на передней крышке двигателя. Убедиться, что фаза ГРМ не смещена (совпадают метки на звездочке и крышке распредвала).

Когда ГРМ и коленвал выставлен по меткам, можно приступить к регулировке тепловых зазоров 6 и 8 клапанов.

Регулировка зазора выполняется так:

  • ключом на 17 ослабить затяжную гайку (контргайку) регулировочного болта клапана;
  • вставить щуп (0.15-всасывающие клапана,0.20-выхлопные)между распредвалом и толкателем клапана;
  • выставить требуемый зазор, вращая ключом на 13 регулировочный болт;
  • продолжая удерживать регулировочный болт, затянуть контргайку;
  • проверить зазор щупом;
  • если зазор нарушился при затяжке контргайки, регулировку надо повторить.

После регулировки клапанов остается установить на место крышку ГРМ и прочие детали. Машина готова к эксплуатации.

[tip]Совет: не следует использовать прокладку под крышку ГРМ повторно — обязательно замените ее на новую. Это позволит избежать проблем с утечкой масла из-под крышки.[/tip]

Как определить необходимость наладки клапанов на ВАЗ-2107

Возвращаясь к автомобилю российского автопрома ВАЗ-2107, следует отметить, что выпуск инжекторных модификаций двигателей был начат в 2006 году. С 1982 года по 2006 год «семёрки» оснащались карбюраторной системой впрыска.

Оба вида двигателей хотя и имеют некоторые конструктивные отличия, но обязательно нуждаются в отладке клапанов. Производители рекомендуют выполнять диагностику по регулировке клапанов на всех автомобилях через каждые 20-35 тысяч км пробега. Однако многие автовладельцы прибегают к проведению этой процедуры только тогда, когда появляется посторонний шум при работе мотора.

На ВАЗ-2107 проводить регулировку следует гораздо раньше, так как нарушение зазора – это болезнь отечественных автомобилей. Согласно предписанию производителя – это значение составляет 15-20 тысяч км пробега.

Это интересно! В регулировке клапанов нуждаются не все двигатели внутреннего сгорания. Если в автомобиле установлены гидрокомпенсаторы, то необходимость в периодической регулировке клапанов отсутствует.

Гидрокомпенсатором называют устройство, которое автоматически осуществляет регулировку тепловых зазоров клапанов. Такими устройствами оснащаются современные автомобили, поэтому на ВАЗ-2107 с завода такие детали не устанавливались. Их можно установить самостоятельно, однако это хлопотно и достаточно дорого.

Определить необходимость проведения регулировки тепловых зазоров клапанов можно по обнаружению следующих характерных признаков:

  1. Посторонние шумы при работе двигателя. Это звонкие щелчки или «цоканье», которые обычно отчетливо проявляются при резком нажатии на педаль газа.
  2. Двигатель начинает «троить», что обусловлено снижением компрессии или вовсе её исчезновением.
  3. Увеличение расхода топлива без соответствующих на то причин.
  4. Снижается динамика при разгоне.

Особое внимание следует обращать на металлический звонкий стук, который является главным признаком, а всё остальное – это косвенные симптомы. В видеоролике показано, что же представляет собой металлический стук клапанов.

При возникновении таковых признаков, нужно провести диагностику, и при необходимости выполнить регулировку клапанов. Если пробег автомобиля ВАЗ-2107 составляет больше 20 тысяч км, но при этом отсутствуют признаки неисправности механизма ГРМ, то следует руководствоваться принципу «не навреди». Если мотор функционирует нормально, и признаки нарушения зазоров отсутствуют, то не стоит торопиться снимать крышку клапанов. Известны случаи, когда «семёрки» карбюраторные и инжекторные «ходили» свыше 30 тысяч км пробега, и не нуждались в регулировке. Отсюда вывод, что необходимость в проведении процедуры возникает в зависимости от характера эксплуатации транспортного средства.

Процедура регулировки на ВАЗ-2107 не представляет никаких трудностей, поэтому каждый автовладелец сможет справиться с этой задачей самостоятельно. При проведении процедуры важно знать, какая система подача топлива установлена на автомобиле ВАЗ-2107, так как для инжектора и карбюратора методика имеет незначительные отличия.

Это интересно! Если вы устали регулировать тепловые зазоры клапанов на «семёрке», то альтернативный вариант – это установка ГБЦ с гидрокомпенсаторами для ВАЗ-2107. Несмотря на высокую стоимость, многие автовладельцы прибегают к самостоятельной установке гидрокомпенсаторов.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
