Для чего нужно регулировать клапана мотора ЗМЗ 402?

Клапана представляют собой важную составляющую газораспределительного механизма. Регулировка клапанов – одна из базовых настроек двигателя, от которой зависит срок эксплуатации различных деталей ГРМ. В случае неправильной регулировки повышается расход топлива, а работа мотора становится более шумной.

Если движок плохо запускается на холодную, свечи заливает, а во время работы силового агрегата вы слышите своеобразный звон, необходимо регулировать зазоры клапанов. Сегодня мы поможем вам понять, как выполняется регулировка клапанов на 402 двигателе, которым оснащены многие автомобили Газель.

Для выполнения процедуры необходимо подготовить комплект щупов, ключ для храповика коленвала, а также прокладку крышки ГБЦ (отдельно о замене прокладки головки блока цилиндров мы уже писали).

Регулировка клапанов 402 двигателя должна осуществляться исключительно на холодном моторе. Последовательность регулировки по цилиндрам выглядит так: 1-2-4-3. На 1-м и 4-м цилиндрах оптимальный зазор клапанов выпуска равен 0,35-0,4 миллиметра, а для других цилиндров он должен составлять 0,4-0,45 миллиметра.

Регулировка клапана мотора ЗМЗ 402

ЗМЗ – Заволжский моторный завод, который выпускает довольно надежные и неприхотливые моторы, и 402-й двигатель служит тому подтверждением. Этот мотор настолько прост, что регулировка клапанов ЗМЗ 402 может успешно осуществиться своими руками в собственном гараже. В моторе 4 цилиндра, карбюратор, конструкция примерно такая же, как и на очень древних автомобилях, но все равно были применены некоторые новшества, которые дали возможность ГАЗ 3110 неплохо ездить среди современных автомобилей. В Газели кстати, тоже установлен этот мотор.

Но регулировать зазоры клапанов ЗМЗ 402 приходится потому, что в ГРМ нет гидрокомпенсаторов. Сама регулировка зазоров нужна для того, чтобы:

  • цилиндры наполнялись горючей смесью в полном объеме;
  • обеспечивалась максимальная компрессия;
  • а на выпускном такте отработанные газы будут отлично удаляться.
Рекомендуем:  Как делается замена тосола на ВАЗ-2109

Если клапана неотрегулированы, то будет ощутима потеря в мощности. Поэтому делая тюнинг Волги 31 10, надо обязательно регулировкой клапанов. Если зазор будет сильно увеличен, то возможно прогорание клапанов, что приведет к серьезному ремонту мотора. Чтобы этого не случилось лучше вовремя сделать регулировку клапанов на ЗМЗ 402 – каждые 20 000 км. Также регулировку надо делать после ремонта мотора, после замены маслоотражательных колпачков, а также если появился подозрительный стук под клапанной крышкой.

Многие автомобилисты могут по звуку определить, что пришло время регулировки клапанов 402 двигателя. Если зазоры увеличенные, то слышен звонкий звук металла, если же зазоры уменьшенные, то звук будет наоборот – глухим.

Подготовка к регулировке клапанов

  1. Охладить мотор, подождав несколько часов после его последнего запуска.
  2. Отключить клеммы от АКБ.
  3. Снять воздушный фильтр (отсоединить крышку фильтра, снять элементы крепления, вентиляционный патрубок картера, а также шланг вакуумного регулятора трамблера).
  4. Демонтировать корпус воздушного фильтра.
  5. Отключить от карбюратора авто тяги дроссельной и воздушной заслонок.

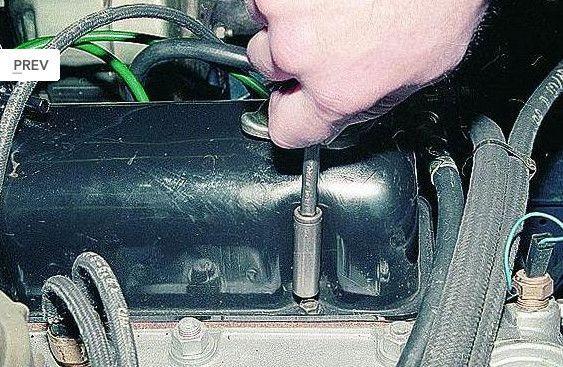

  6. Открутить крышку клапанов и вытащить её.

Подготовка к регулировке клапанов

  1. Охладить мотор, подождав несколько часов после его последнего запуска.
  2. Отключить клеммы от АКБ.
  3. Снять воздушный фильтр (отсоединить крышку фильтра, снять элементы крепления, вентиляционный патрубок картера, а также шланг вакуумного регулятора трамблера).
  4. Демонтировать корпус воздушного фильтра.
  5. Отключить от карбюратора авто тяги дроссельной и воздушной заслонок.
  6. Открутить крышку клапанов и вытащить её.

Необходимые вещи для регулировки клапанов

Зазоры клапанов ЗМЗ 402 надо регулировать при холодном моторе, когда температура двигателя такая же, как и температура воздуха. Также понадобятся такие инструменты:

  • отвертка;
  • гаечные ключи;
  • измерительные щупы;
  • заводная рукоятка.

Перед регулировкой клапанов ЗМЗ 402 еще надо сделать такие действия:

  • для установки заводной рукоятки надо снять номер;
  • открутить свечи, чтобы легче было коленвал прокручивать;
  • убрать крышку распределителя зажигания, для того, чтобы нанести метки, показывающие, в каком положении находятся поршни;
  • отключить аккумулятор.
Рекомендуем:  Проверка стартера автомобиля на рабостоспособность

Также будет интересно:  Противотуманные фары на ВАЗ-2109: установка и способ подключения

Пошаговая инструкция

После того как вы добрались до клапанов, а 402 двигатель полностью остыл, можно начинать сам процесс регулировки. Вот что пригодится при работе:

Последовательность работы следующая:

  1. Первое, что нужно сделать, — установить правильное положение коленвала для работы. Берем ключ на 36, цепляем храповик и начинаем вращать его по часовой. Не спешим. Как только последняя риска на шкиве будет напротив отметины на крышке, останавливаем вращение.
  2. Начинаем проверку клапанов первого цилиндра. Сначала убедитесь, что все они закрыты.
  3. Регулировка начинается с выпускных клапанов. Достаем щупы, начинаем проверку. Нормальные показания 0,4 мм, но допустимо на 0,05 мм меньше. Перед закруткой винта ослабьте контргайку. Если значение больше — закручиваем винт, вставляем щуп и перепроверяем. Закручиваем до удовлетворительного результата.
  4. Контргайку после регулировки затягиваем. После манипуляций большой щуп не должен проходить в зазор между деталями.
  5. Далее впускной элемент. Снова проверяем зазор, но в этот раз предел составляет 0,4 мм+0,05 мм. Если необходимо, ослабляем контргайку, закручиваем винт, затягиваем контргайку. Проверяем.
  6. Далее цилиндры регулируются в такой последовательности: 2, 4, а последним 3.
  7. При переходе одного цилиндра к следующему, нужно повернуть коленвал на половину оборота (180°).
  8. Регулировка клапанов займет несколько часов в первый раз, а в последующий — все будет проходить намного быстрее.
  9. После регулировки очищаем крышку и клапаны.
  10. Ставим прокладку, закручиваем крышку отсека.
  11. Обратно ставим воздушный фильтр и устанавливаем все, что до этого демонтировали, только в обратной последовательности.

После чистки и регулировки клапана на Газель 402 двигатель машины должен работать значительно тише. Кроме того, восстановятся нормальные скоростные показатели транспортного средства. Также уменьшится затрата топлива. На ближайшие 100 тыс. км пробега можно забыть про повторную регулировку. После 3-4 регулировок не забудьте осмотреть целостность деталей узла, возможно, за время эксплуатации некоторые из них уже потребуется заменить.
