Топливные фильтры на ВАЗ 2110–2112: замена своими руками

Одной из простейших операций по ремонту ВАЗ 2112 является замена топливного фильтра. Сам процесс занимает до 1 часа, но профессиональные автолюбители проделывают все за 30 минут. В 2013 году, на заводе АвтоВАЗ был поставлен рекорд, когда элемент топливного фильтра заменили за 12 минут. Данное достижение занесено в Книгу Рекордов Гиннеса.

Содержание

Выбор фильтра тонкой очистки

Обилие расходников на рынке затрудняет выбор. Как показывают опросы, больше трети владельцев «десяток» используют марку BIG. Неплохо зарекомендовали себя бренды SCT, Bosch, Mann и «Невский».

«Спецы» рекомендуют оценивать расходники визуально, вскрыв оболочку. Вряд ли такая «экспертиза» имеет смысл. Различия не носят принципиального характера, разглядеть их невооружённым взглядом невозможно. Универсальный совет — покупайте тот, на который не жалко денег.

Замена топливного фильтра своими руками

Процедура замены топливного фильтра занимает примерно 10–15 минут. Автовладелец вполне может потратить это время, сэкономив на услугах специалистов СТО.

Это интересно:  Тюнинг автомобилей

На разных модификациях ВАЗ топливный фильтр может располагаться по-разному:

  • на карбюраторных моторах фильтр расположен между бензобаком и самим двигателем. Чтобы было легче его найти, можно открыть капот, отыскать вакуумный усилитель тормозов, над ним — бачок с тормозной жидкостью. Возле этого бака и располагается фильтр;
  • на инжекторных моделях открывать капот не потребуется — фильтр расположен на днище автомобиля. То есть доступ к нему возможен только снизу. Зона крепления — под вторым рядом сидений посередине балки.

Признаки нештатной работы топливной системы

Даже если автомобиль работает в штатном режиме, необходимо менять фильтры по рекомендации производителя (каждые 30 тысяч километров пробега). Преждевременная замена производится при наличии некоторых симптомов:

  • автомобиль начинает дёргаться при езде;
  • подача топлива в мотор затруднена из-за сильнейшего загрязнения;
  • затрудняется пуск мотора «на холодную».

Фильтры грубой или тонкой очистки могут засоряться только по одной причине: применение некачественного топлива. Соответственно, если стабильно заправляться на проверенной АЗС, где вы ни разу не сталкивались с фактами продажи плохого бензина, то срок службы фильтрующих элементов можно продлить.

Как заменить топливный фильтр на инжекторе

ВАЗ десятого семейства, работающие на инжекторном типе двигателей, имеют более сложное строение. Это объясняется тем, что фильтр располагается под кузовом автомобиля. Чтобы снять его, придётся либо подлезать под машину, либо загонять авто на яму.

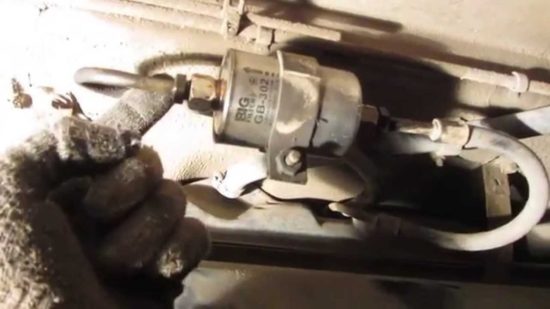

Расположение фильтра на задней балке на днище характерно для инжекторных модификаций ВАЗ

В любом случае, перед началом работ необходимо стравить давление бензина в топливной системе. Проще всего это можно сделать так:

  • Откинуть подушку заднего сидения в салоне. Под ней располагается люк бензобака.
  • Открыть люк и отсоединить жгут проводов от находящегося в баке бензонасоса.
  • После этого завести двигатель и дождаться, пока он сам не заглохнет.
  • Ещё раз завести мотор, чтобы добиться максимального снижения уровня топлива в системе и, соответственно, давления.

Можно ли поменять фильтр без привлечения специалистов

Процедура снятия фильтра с инжекторных ВАЗ 2110, 2111, 2112 происходит следующим образом:

  1. Обеспечьте себе удобный доступ к задней балке автомобиля.
  2. Сначала протрите сам фильтр тряпкой, чтобы устранить с него налёт грязи и копоти, после чего на крепёжные соединения побрызгайте WD-40.
  3. Спустя 5–10 минут, когда жидкость впитается, можно отвернуть топливные магистрали от фильтра: одним гаечным ключом фиксируется гайка фильтра, а другим проворачивается гайка магистрали.
  4. После отсоединения трубок возможно вытекание бензина (лучше подставить под фильтр чистые ёмкости или тряпку, чтобы впитывала горючую жидкость).
  5. На разных концах фильтра после отсоединения шлангов вы увидите резиновые кольца. Их можно сразу отсоединить лезвием плоской отвёртки.
  6. Далее снимайте сам фильтр.

Замена изделия производится в обратном порядке. Перед установкой фильтра рекомендуется смазать резиновые уплотнители бензином.

Как поставить топливный фильтр на карбюраторе

Простота конструкции карбюраторных модификаций ВАЗ 2110–2112 позволяет произвести замену топливного фильтра за считаные минуты. Однако во избежание травмирования работы необходимо проводить только на охлаждённом двигателе и после стравливания давления. Необходимо действовать так:

  1. Откинуть заднее сиденье в салоне. Прямо под ним расположен лючок топливного бака.
  2. Плоской отвёрткой выкрутить винты люка, после чего крышка снимается.
  3. В самом бензобаке находится насос — от него необходимо отсоединить жгут питания (снять клемму со шлейфом проводов).
Рекомендуем:  Замена ремня генератора Lada Granta с кондиционером и его натяжителя

После этого нужно будет запустить мотор и подождать, пока он не заглохнет из-за недостатка горючего. Рекомендуется делать запуск несколько раз, пока двигатель перестанет заводиться.

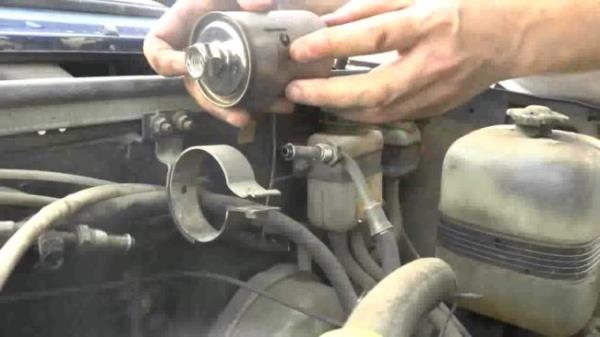

На карбюраторных моделях ВАЗ фильтр находится под капотом

Затем можно приступать непосредственно к демонтажу топливного фильтра:

  1. Открыть капот.
  2. Рядом с бачком тормозной жидкости находится сам фильтр, к нему подведены две топливные магистрали.
  3. Крестовой отвёрткой отсоединяется сначала один патрубок, а потом второй. Возможно, что топливо в системе всё-таки осталось, тогда из шлангов польётся бензин. Лучше всего сразу подставить под них ёмкость или заткнуть отверстия подходящим по диаметру болтом.
  4. Фильтр легко снимается и на его место также просто устанавливается новый.

Подключение шлангов производится в любом порядке. Главное, при работе не перепутать шланги на подачу топлива и на обратку.

Что лучше — замена или чистка фильтрующего элемента

В некоторых случаях, если ресурс фильтра ещё не выработан до конца, автовладельцы прибегают к такой операции, как чистка. Для этого потребуется разобрать корпус фильтра и продуть его баллончиком со сжатым воздухом или обычным насосом. Обычно такая процедура позволяет восстановить его пропускную способность и качество очистки бензина.

Однако не все автовладельцы отмечают целесообразность такой операции. При возникновении любых неполадок в работе лучше всего сразу же произвести замену фильтра. Тем более резиновые уплотнители нужно будет менять каждый раз после его снятия.

Дело в том, что любое новое изделие будет работать более качественно, нежели прочищенное старое. К тому же стоимость топливных фильтров для ВАЗ десятого семейства такова, что купить этот элемент может позволить себе каждый водитель.

Таким образом, поменять топливный фильтр на автомобилях ВАЗ 2110, 2111, 2112 может любой водитель. В зависимости от типа мотора процедура будет проводиться либо в гараже, либо на смотровой яме. Принимая во внимание меры предосторожности и основные рекомендации по демонтажу и монтажу, несложно заменить топливный фильтр в течение 10 минут.

Замена топливного фильтра на ВАЗ 2112 по техрегламенту производится с периодичностью 30000 км или не реже, чем раз в два года. Если же появляются признаки засорения (появление «рывков» автомобиля, повышенный шум бензонасоса), то данную процедуру необходимо провести раньше.

Процесс замены топливного фильтра

Общий вид топливного фильтра

Замена топливного фильтра не потребует специального инструментария или навыков. Но, есть один нюанс, который стоит отметить и запомнить всем автолюбителям. При ремонте или замене топливных элементов необходимо соблюдать особые предосторожности безопасности, так как в топливных магистралях бензин находится под давлением и при демонтаже может брызнуть в лицо.

Теперь, когда разобрались с основными нюансами, можно перейти к непосредственному процессу замены. Рассмотрим, пошаговую инструкцию по замене:

  1. Устанавливаем автомобиль на смотровую яму или подъемник.
  2. Сбрасываем давление в топливной системе.
  3. Теперь, необходимо очистить поверхность от скопившейся грязи. Потом, рекомендуется залить все ВД-40, чтобы заржавевшие болты лучше раскручивались.
  4. При помощи ключей на 17 и 19 раскручиваем фильтр с одной и другой стороны. На втором поколении 2112 установлены вместо болтов зажимные колодки, поэтому ключи не понадобятся, а стоит только нажать на кнопку, чтобы вынуть магистраль с фильтра.

    Раскручиваем крепления фильтра

  5. Отсоединяем его от топливной магистрали.

    Откручиваем стяжной хомут при помощи ключа на 10

    Вынимаем фильтр с посадочного места

  6. Демонтируем стяжной хомут, и вынимаем фильтрующий элемент.
  7. Сборку проводим в обратном порядке.

    Установленный новый топливный фильтр на автомобиль

Таким образом, легко и просто можно сменить топливный фильтр. Стоит отметить, что на самом фильтре есть обозначение направления потока, поэтому при монтаже нужно правильно установить направление потока горючего.

Выбор фильтра для 16-ти клапанника

От выбора фильтра зависит, насколько качественно будет отфильтровываться топливо. Как показывает практика, на территории СНГ очень много «бодяги», которая может навредить мотору. Поэтому, к выбору стоит отнестись серьезно.

Итак, рассмотрим, какие фильтра подходят на ВАЗ 2112.

Оригинал

21230-1117010 – оригинальный каталожный номер топливного фильтра, который устанавливается на 2112. Средняя стоимость составляет 250 рублей.

Аналоги

Топливный фильтр Fram G5915 универсален, подходит на всё переднеприводное семейство ВАЗ

Также, существует ряд аналогов, который можно смело использовать для установки. Они идеально становятся на штатные посадочные места, и имеют ресурс не хуже оригинала.

  • BIG Filter GB-320 (150 руб.).
  • Fram G5915 (180 руб.).
  • Purflux EP220 (200 руб.).
  • Fiaam FT5372 (300 руб.).

Все эти фильтра сертифицированные, а также рекомендованы автомеханиками для монтажа на автомобиль.

Замена топливных фильтров

Меньше всего проблем с заменой на карбюраторном двигателе. Фильтр тонкой очистки виден, стоит поднять капот. Крепится в разрез шланга обычными хомутиками. Стрелка на корпусе указывает направление движения топлива: от бензонасоса к карбюратору.

Сетчатые фильтры карбюратора, бензонасоса и топливозаборника требуют замены крайне редко. Производитель рекомендует их чистить жёсткой кистью, промывать бензином или ацетоном и продувать воздухом.

Рекомендуем:  Как и когда нужно менять тормозные диски – все об этой процедуре

Местоположение фильтров двигателей со впрыском

Сетчатый фильтр грубой очистки защищает вход электрического бензонасоса, расположенного в топливном баке. Для доступа к нему необходимо снять электробензонасос через люк под задним сидением.

Фильтр тонкой очистки конструкторы ВАЗ 2110 разместили сзади автомобиля под баком.

Фильтр тонкой очистки конструкторы ВАЗ 2110 разместили сзади автомобиля под баком

С точки зрения удобства доступа — не самое лучшее решение. Чтобы подобраться к фильтру нужно загонять машину на эстакаду. Но не стоит забывать, что он работает под давлением в несколько атмосфер. В случае разрыва корпуса разлив бензина принесёт минимальный вред.

Периодичность замены

Изготовитель рекомендует менять фильтр тонкой очистки топлива карбюраторного двигателя после 15 тыс. км пробега. Двигателя со впрыском — вдвое реже, после 30 тыс. км.

На практике автомобилисты обычно меняют фильтры чаще, мотивируя свои действия низким качеством бензина на заправках. Их можно понять. Ремонт карбюратора или форсунок принесёт больше хлопот и потребует больше денег, чем частая замена.

Что касается замены сетчатого фильтра электрического бензонасоса, в перечне работ технического обслуживания об этой операции нет сведений. Изготовитель полагает, что в течение расчётного срока службы автомобиля замена электробензонасоса и фильтра не понадобится.

Тем не менее обычно машины служат дольше, чем отводят им разработчики, поэтому порой фильтр грубой очистки приходится менять из-за перебоев в работе двигателя.

Критерии замены фильтров

Признаки засорения:

  • рывки автомобиля, которые поначалу лишь иногда возникают на высокой скорости, но со временем становятся чаще и проявляются на средних скоростях;
  • заниженная мощность двигателя (не тянет);
  • плохая динамика разгона (тупит);
  • проблемы с поступлением топлива при запуске двигателя, приходится долго крутить стартер, прежде чем в форсунки поступит достаточно топлива;
  • плохая подача топлива, когда в баке мало бензина;
  • чёрный дым из выхлопной трубы, так как из-за проблем с подачей двигатель работает на сильно обеднённой смеси.

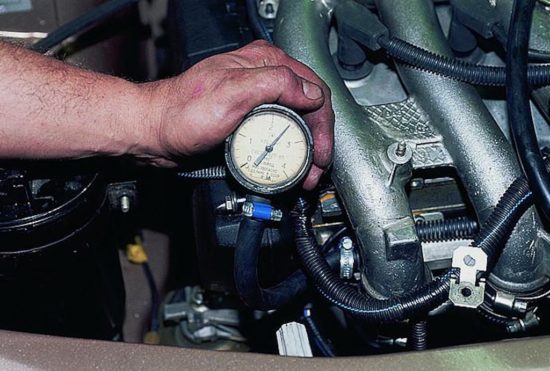

При появлении перечисленных признаков измерьте давление в системе подачи топлива (СПТ) манометром, используя штуцер топливной рампы. У разных моторов оно отличается.

При появлении признаков засорения топливного фильтра измерьте давление в системе подачи топлива манометром, используя штуцер топливной рампы

Таблица: замена элементов по критерию давления

Модель двигателя Давление в СПТ неисправная деталь
кПа кгс/см²
2111, 2112 >325 >3,3 регулятор давления
21114, 21124 >400 >4
2111, 2112 <284 <2,8 топливный фильтр
21114, 21124 <364 <3,6

Когда проблема в топливных фильтрах (низкое давление), то вначале следует заменить фильтр тонкой очистки. Если не поможет — промыть или заменить сетчатый фильтр электробензонасоса.

Поскольку запуск «десятки» в производство все время откладывался из-за банального отсутствия средств, у дизайнеров и конструкторов волей-неволей появлялась возможность доработать автомобиль и «освежить» его с учётом новых веяний. Возможно, поэтому дизайн-проект ВАЗ-2110 был принят лишь с третьего раза. Параллельно с улучшениями внешности меняли и содержание. В частности, благодаря вынужденной паузе к моменту постановки автомобиля на производство, на ВАЗе был освоен впрыск топлива, без которого выход на внешние рынки в начале девяностых годов был уже просто невозможен.

Менять или чистить

Сетчатый фильтр можно почистить, промыть и продуть, а можно заменить новым. В первом случае, несомненно, владелец сэкономит некую сумму, но потратит больше времени.

В бензобак заглядывают нечасто. Как правило, если уж сетка электробензонасоса забита, то забита капитально. Чистка возможна, однако далеко не всегда она полностью восстанавливает свойства фильтра.

Как правило, если уж сетка электробензонасоса забита, то забита капитально

Давление в системе после чистки увеличивается, но, так как полностью очистить его получается не всегда, велика вероятность повторного засорения, причём происходит это куда быстрее, чем в первый раз.

Новый сетчатый фильтр для электробензонасоса стоит не так уж дорого, чтобы ради сомнительной экономии придумывать себе лишнюю работу.

Замена топливного фильтра

Системы снабжения топливом двигателей автомобилей «десятого» семейства отличаются друг от друга. Внешне различия заметны по конструкции топливного фильтра. Моторы 2111 и 2112 комплектуются фильтрами в корпусе с резьбовыми штуцерами, тогда как к в двигателях 21114 и 21124 топливопроводы крепятся клипсами.

Двигатели 2111 и 2112 комплектуются фильтрами в корпусе с резьбовыми штуцерами, тогда как к фильтрам двигателей 21114 и 21124 топливопроводы крепятся клипсами

Модификацию установленного фильтра следует уточнить внешним осмотром, прежде чем покупать новый на замену.

Для работы понадобятся:

  • рожковые ключи 10, 17 и 19 мм,
  • отвёртка,
  • ёмкость для бензина (ведро),
  • эстакада, смотровая яма или подъёмник.

Замена фильтра двигателей 2111 и 2112

  1. Отключите аккумуляторную батарею.
  2. Поднимите машину подъёмником.
  3. Подставьте ведро. Осторожно отверните отводящий штуцер, используя ключи 19 и 17 мм. Вытекающий из топливопровода бензин собирайте в ёмкость.
  4. Отверните подводящий штуцер.
  5. Ослабьте болт хомута, снимите фильтр.
  6. Установите новый, учитывая положение стрелки на корпусе. Она указывает ход движения топлива от бензобака к форсункам.
  7. Затяните хомут.
  8. Подсоедините топливопроводы к штуцерам, затяните резьбовые соединения. Не используйте старые уплотнители и шайбы, установите свежие из купленного комплекта.
  9. Подключите аккумуляторную батарею. Заведите двигатель. Убедитесь в герметичности.
Рекомендуем:  Как производится установка биксенона H4 своими руками: схемы и последовательность подключения

Фотогалерея: замена топливного фильтра двигателей 2111 и 2112

Ослабив хомут, снимите фильтр Осторожно отверните отводящий штуцер, используя ключи на 19 и 17 Ослабьте хомут ключом на 10

Очевидно, что внешность новейших разработок VW и Audi заметно повлияла на образ «десятки». Как и «восьмидесятка», ВАЗ-2110 получил бочкообразный кузов с мягкими линиями и плавными переходами от объёма к объёму. Общей «зализанности» способствовали и вклеенные стекла, которые впервые на серийном автомобиле в СНГ появились именно на «десятке».

Замена фильтра двигателей 21114 и 21124

Перед разгерметизацией системы сбросьте давление топлива:

  1. Обесточьте электробензонасос одним из способов: отсоединив от него разъём питания либо сняв предохранитель или реле бензонасоса.
  2. Пустите двигатель. Подождите, пока он заглохнет, выработав остаток бензина.
  3. Включите стартёр на несколько секунд для стравливания давления внутри топливопровода.
  4. Выключите зажигание. Восстановите энергоснабжение электробензонасоса.

Для замены:

  1. Отсоединив одну или обе клемы, отключите от бортовой сети аккумуляторную батарею.
  2. Поднимите машину подъёмником.
  3. Ослабьте рукой пружину фиксатора, отсоедините отводящий топливный шланг.
  4. Аналогичным образом отсоедините подводящий.
  5. Ослабьте крепление хомута. Снимите старый.
  6. Установите новый, ориентируя положение по стрелке на корпусе. Затяните хомут.
  7. Наденьте на штуцеры и прижмите к фильтру топливопроводы до характерного щелчка фиксатора.
  8. Подключите аккумуляторную батарею, заведите мотор. Визуально проверьте герметичность нового и соединений топливопроводов.

Выньте фильтр из хомута Отверните ключом на 10 болт крепления хомута Ослабив пружинный фиксатор, снимите наконечник топливопровода

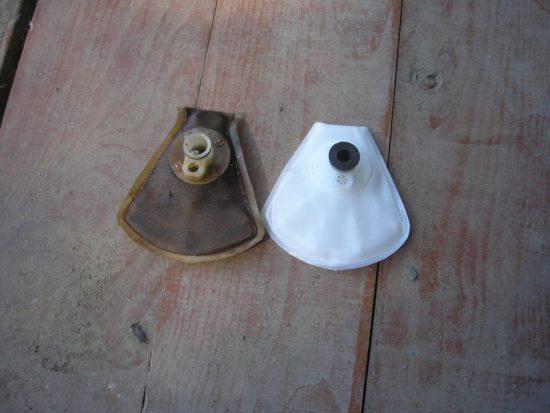

Замена сетчатого фильтра электробензонасоса

Для замены необходимо снять электробензонасос:

  1. Снимите заднее сидение в салоне, откройте крышку люка под ним.
  2. Отсоедините от электробензонасоса разъём электрической проводки.
  3. Сбросьте давление в системе питания описанным выше способом.
  4. Отключите АКБ.
  5. Отсоедините топливопровод.
  6. Отверните гайки, снимите прижимную пластину.
  7. Выньте модуль электробензонасоса в сборе.
  8. Замените сетчатый фильтр.
  9. Установите насос, закрепите стопорным кольцом, закрутите гайки без лишних усилий.
  10. Подключите топливопроводы и питание.
  11. Подключите аккумуляторную батарею, пустите двигатель, убедитесь в нормальном функционировании системы питания.

Выньте из бака модуль электробензонасоса в сборе Отсоедините от насоса топливопроводы Снимите заднее сидение в салоне, откройте крышку люка под ним

Чистые топливные фильтры продлевают жизнь двигателю. Их замена не требует специального оборудования или особых навыков. Обеспечить автомобиль топливом без грязи и мусора способен любой владелец.

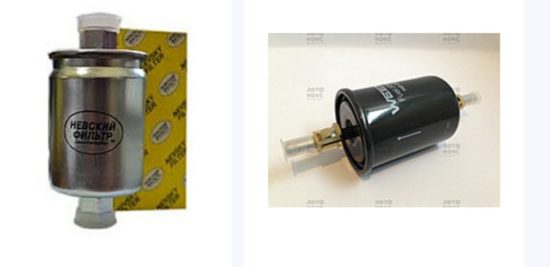

Виды фильтров: какие лучше

Автолюбители, которым предстоит первый раз менять фильтры грубой или тонкой очистки, часто спрашивают у других владельцев ВАЗов, какой фильтрующий элемент лучше всего выбрать. Стоимость изделий у всех производителей примерно одинаковая, поэтому хочется получить грамотный совет «из первых рук» и избежать неправильных рекомендаций.

На форумах автовладельцев чаще всех упоминаются фильтры товарных марок Big и Mahle. При этом следует помнить, что от заводского брака никто не застрахован.

Оценить эффективность работы фильтра можно по качеству изготовления и свойствам бумаги. Лучшим способом является разборка использованного фильтра. То есть снимаем б/у фильтр, распиливаем его и смотрим, как и из чего он сделан. Сколько фильтров я протестировал, но лучше MAHLE KL83 ещё ничего не встречал. Нет никаких пружинок внутри, бумага фильтрует отлично (снаружи чёрная, а внутри светлая), фильтровальная бумага не приклеивается к корпусу (т. е. клей не используется), а впрессована в жидкую пластмассу, которая после остывания идеально сохраняет шаг между гофрами. Корпус алюминиевый. Я распиливал ZOLEX, SCT и FILTRON. Эти фильтры продукции MAHLE даже в подмётки не годятся. На них бумага ворсится. Но это моё сугубо личное мнение.

Впрочем, нередко владельцы ВАЗов поддерживают отечественного производителя, приобретая фильтры «Салют». Самыми популярными являются детали:

  • артикул УТ-00002606, каталожный номер 21080–1117010 — с отстойником;
  • артикул 00000011756, каталожный номер: 21230–1117010;
  • артикул: 00000009674, каталожный номер 21120–1117010.

А я вот за неимением масляных фильтров «Салютов» поставил BIG, так как ранее пользовался ими. Видимо, на подделку нарвался, так как проехав на нём 2 тыс. км., и при запуске поутру лампа давления стала гаснуть через пару секунд после уже запущенного двигателя. Нашёл «Салют», заменил и все прошло. Бензиновый использую до сих пор — это BIG GB-320, и ещё один раз приобретал «Салют».

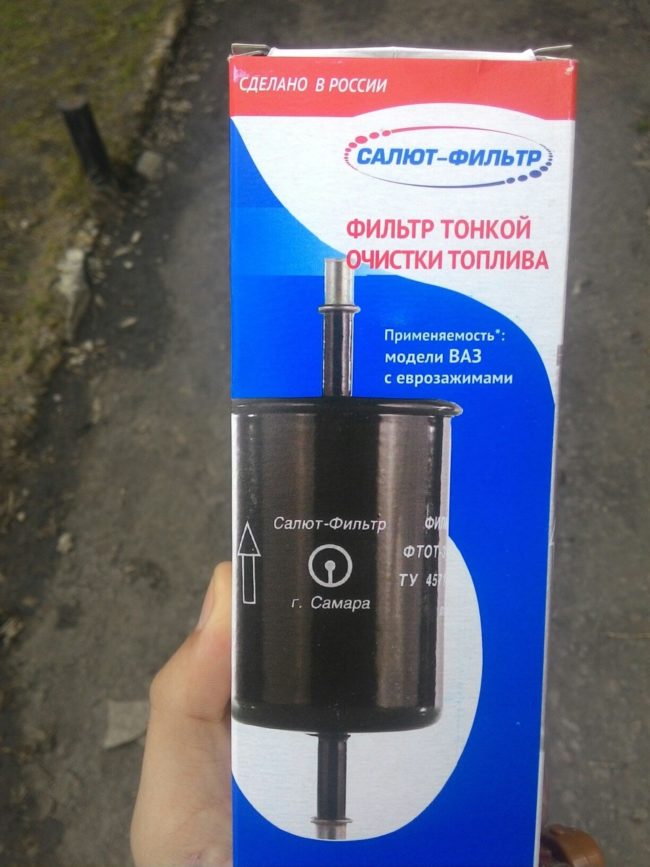

Фильтр «Салют» отличается от аналогов приемленым качеством и более чем привлекательной ценой

Процесс замены топливного фильтра на ВАЗ 2112 довольно простой и требует специальных навыков и знаний. Если придерживаться заданной инструкции, то все получиться. Стоит уделить особое внимание выбору топливного элемента, поскольку именно от качества этой детали зависит работа двигателя.
