Установка фаркопа на Рено Дастер своими руками: инструкция по монтажу с фото

Фаркоп – это простое, но обязательное устройство в автомобиле, предназначенное для его буксировки в случае невозможности продолжения движения «своим ходом». Также на легковых авто он может использоваться для перевозки небольших прицепов.

Если грамотно подобрать фаркоп под свою машину, он сможет не только увеличить возможности авто по перевозке тяжестей, но и помочь вытащить ваше транспортное средство из грязи или глубокого оврага, доставить в ремонтную мастерскую или оказать такую же помощь вашему товарищу-автолюбителю.

Задача фаркопа – надёжно связать вашу машину с прицепом или другой машиной, в зависимости от обстоятельств. Но при этом автомобиль должен сохранять достаточную манёвренность. Именно поэтому фаркоп имеет округлую форму – она позволяет закреплённой тележке поворачиваться.

Прицепные устройства бывают нескольких типов:

  • разные по ширине (европейского и американского стандарта);
  • стационарные и съёмные;
  • фланцевые;
  • малые, средние, большие (делятся по нагрузочным параметрам, предназначены для прицепов разной грузоподъёмности);
  • фаркопы с условно-разъёмным креплением.

Европейские и американские фаркопы отличаются размерами шара. Для изделий из Европы он не превышает 50 миллиметров. Именно эти устройства наиболее совместимы с автомобилями российского производства.

Что касается стационарных и съёмных тягово-сцепных приспособлений, то среди них тоже есть разновидности. Так как фаркоп для легкового автомобиля – вещь далеко не обязательная (мало кто возит какой-либо груз, помимо того, что помещается в багажнике), то и крепить его можно как насовсем, так и временно. Прицепной крюк стационарного крепления обычно прикручивается или приваривается к элементам рамы или кузова машины, и после этого его уже не получится снять. Но в последнее время в продаже появилось много быстросъёмных устройств для буксировки прицепов, по своей надёжности не уступающих стационарным. Каким же может быть фаркоп двадцать первого века? Взгляните на это фото.

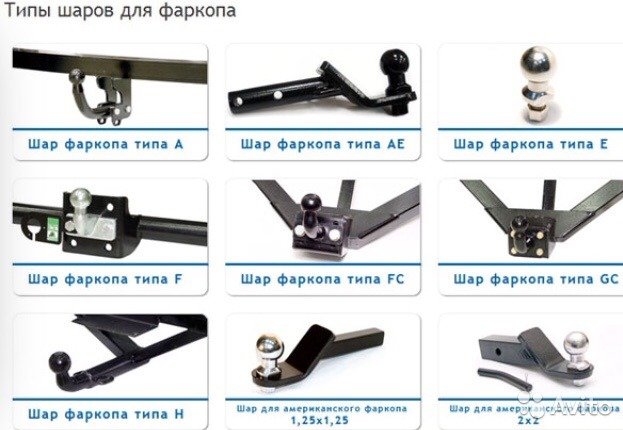

Прицепные устройства разных типов

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

  • Bosal VFM;
  • Трейлер;
  • Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

  • Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
  • Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
  • Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
  • Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
  • Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
  • Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Нюансы при установке для версий 2WD и 4WD

Для Дастера подходит фаркоп, который удерживается на четырёх винтах М10 (см. фото). Каждый винт продевают во втулку, которую устанавливают из салона. Стандартная длина втулок – 53-55 мм, и втулка должна оканчиваться шайбой.

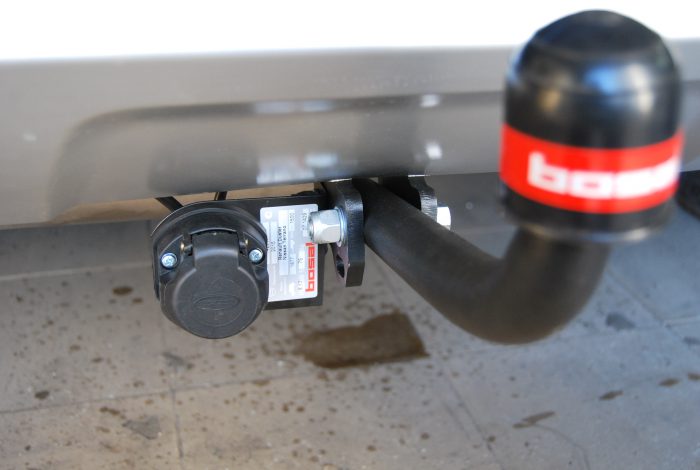

Один из фирменных фаркопов Дастер-Логан

В кузове уже просверлены отверстия, и расстояние между ними равно 240 мм. А дистанция между кронштейнами составляет 890 мм. Возможно, зная эти цифры, читатель решит сделать фаркоп на Рено Дастер своими руками.

Переднеприводный вариант фаркопа

Почти все фаркопы, подходящие для версии 4х4, совместимы и с моноприводным Дастером. Только монтаж не идёт без доработок. Спиливают «язычок бампера», но чаще делается прямоугольный вырез. Чертёж этого выреза должен идти в комплекте фаркопа. Можно изготовить и самодельный фаркоп по нашим чертежам.

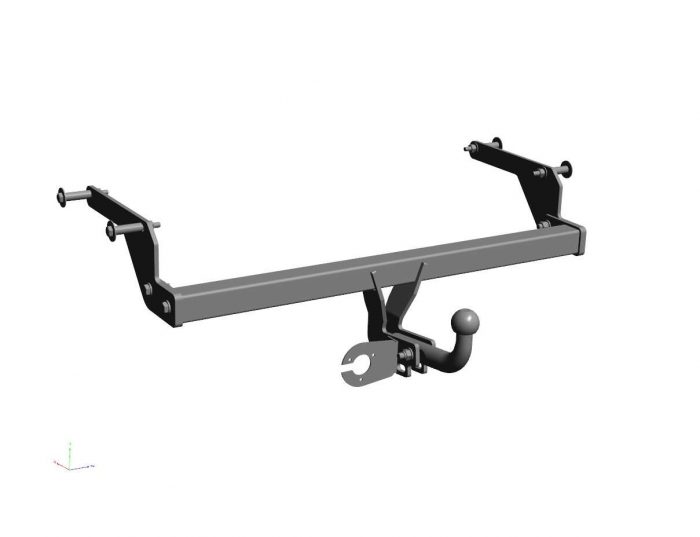

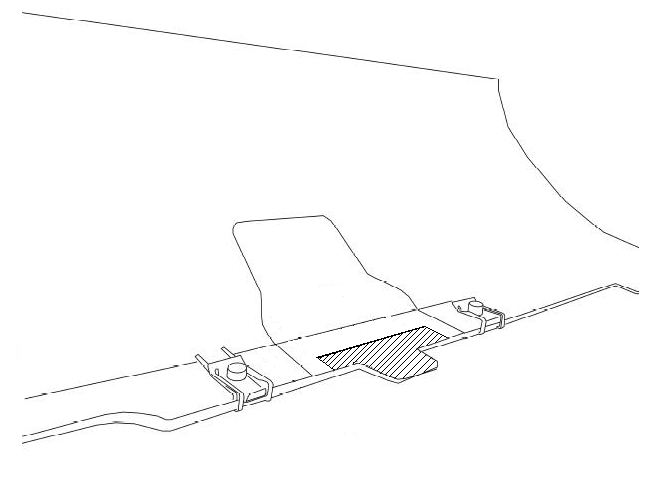

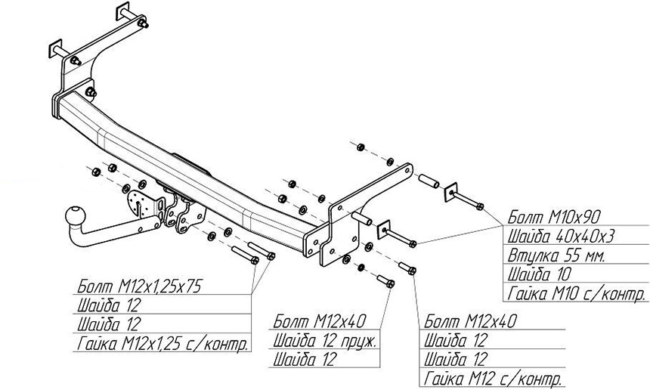

Чертёж из инструкции по монтажу

Бампер обычно снимают затем, чтобы доработать его. А вообще фаркоп устанавливается без демонтажа штатных устройств. Но это относится к версии 2WD.

В продаже можно найти конструкцию, совместимую с бампером Дастера 2WD. Проследите за тем, чтобы сама эта конструкция не мешала «запаске». Часто приходится выбирать, чем пожертвовать – бампером или запасным колесом.

Кое-что из импорта

Будет сложно найти вариант, не мешающий ни тому, ни другому. Но такие варианты существуют тоже.

Заметьте, что фаркопы на Рено Дастер 4х4 устроены более просто. Там не требуется делать «обводы», как показано на фото. Всё, что подходит для версии 2WD, совместимо и с комплектацией 4WD. Но, зачем платить больше?

Доработка автомобиля с полным приводом

Вообще установка фаркопа на Рено Дастер состоит из двух этапов: прикручиваем «щёчки» (кронштейны) и устанавливаем на них балку. Так вот, при монтаже балки приходится снимать одну деталь. Вернуть её обратно не получается, а называется она «защитный экран».

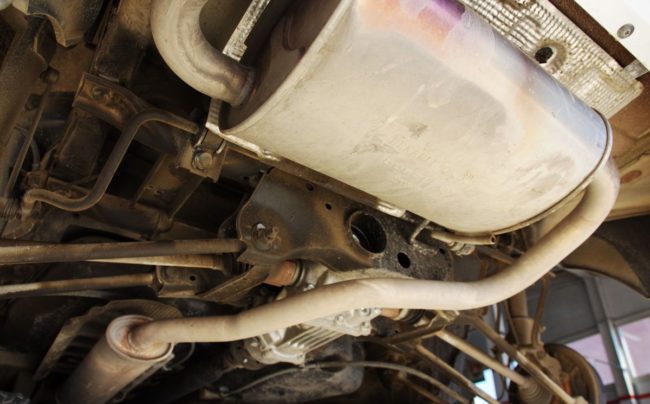

Тепловой экран глушителя

Рекомендуем:  Преимущества и недостатки всесезонной резины

По отзывам владельцев, эксплуатировать авто без защитного экрана можно бесконечно долго.

В комплектации 4WD не надо будет ничего подпиливать или снимать, кроме экрана глушителя.

Подбираем под свою машину

Между американскими и европейскими буксировочными устройствами есть разница не только в размерах. Они существенно отличаются по типу крепления, а также межцентровым расстоянием между точками крепежа. Естественно, это нужно учитывать при выборе девайса под свой автомобиль. Электрические разъёмы  у них тоже устроены неодинаково, но при наличии нужных адаптеров это не создаст никаких препятствий для монтажа и последующей эксплуатации фаркопа на машине, какой бы модели она ни была.

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Это интересно:  Как сделать и зашнуровать оплётку на руль своими руками

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы  Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

  1. Galia (Словакия).
  2. Bosal (Бельгия).
  3. Enganches Aragon (Испания).
  4. «Лидер-Плюс» (Россия).
  5. Thule (Швеция).
  6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

  1. В кузове готовят четыре отверстия под винты;
  2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
  3. Балку крепят к кронштейнам – обычно используются болты М12;
  4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Все гайки, которые идут в комплекте, могут быть самоконтрящимися. Их закручивают один раз! Понадобится рожковый ключ: «на 17» (винт или гайка М10), «на 19» (М12).

Монтаж «по шагам»

  1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.

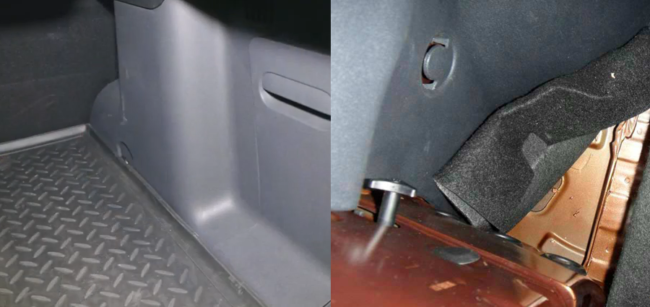

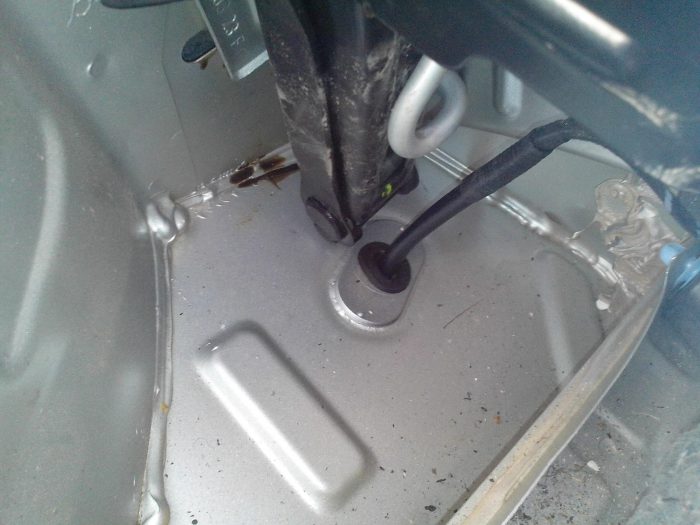

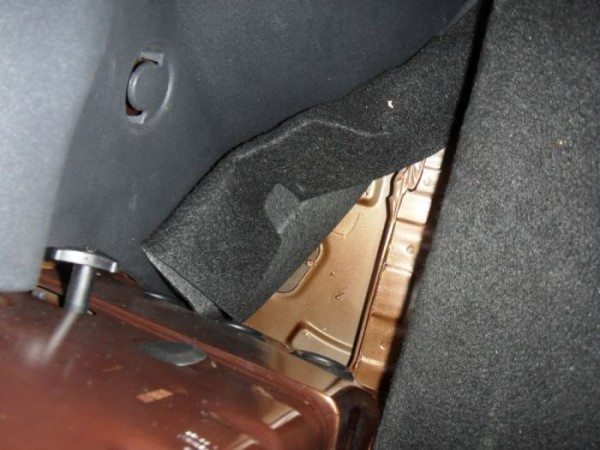

    Люк и две заглушки

  2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».

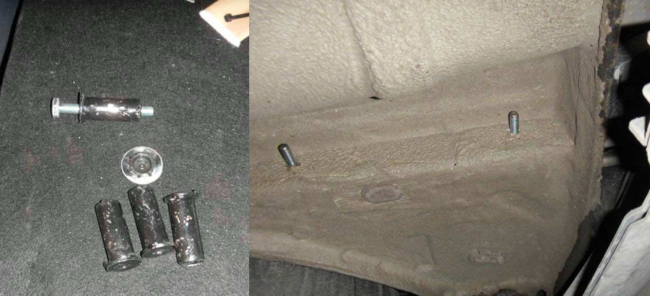

    Каждый винт устанавливают с втулкой

  3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

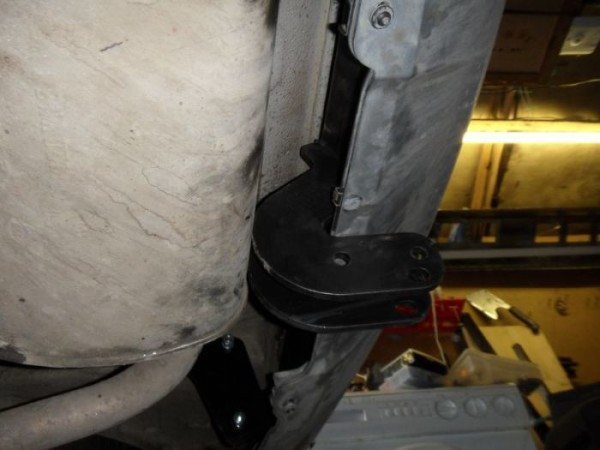

    Гайки М10 завёрнуты не полностью

  4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Подробнее о подключении фаркопа к электрике автомобиля: подключение электрики (электропроводки) фаркопа на Рено Дастер и схема розетки.

Типичные ошибки

  • Забыли о циатиме и литоле;
  • Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
  • Балку не тянули назад;
  • Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

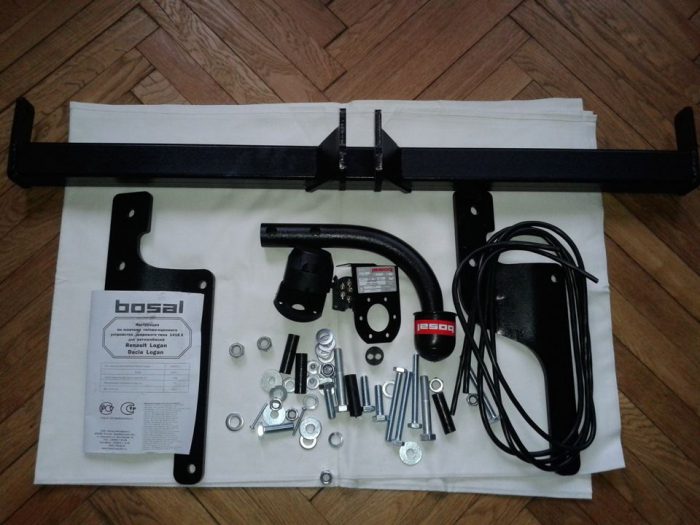

Комплектность набора ТСУ

ТСУ для Рено Дастер конструктивно состоит из нескольких основных узлов:

  1. Боковых пластин;
  2. Поперечной балки;
  3. Прицепного крюка с шаровой головкой;
  4. Электрической розетки;
  5. Соединительных проводов;
  6. Крепежных элементов (болтов и гаек).

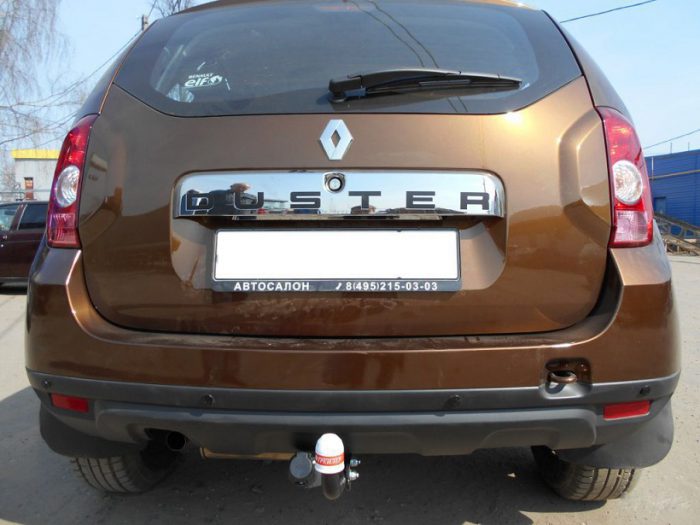

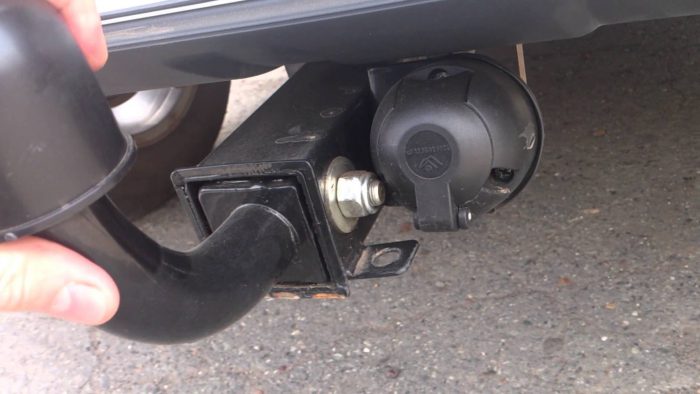

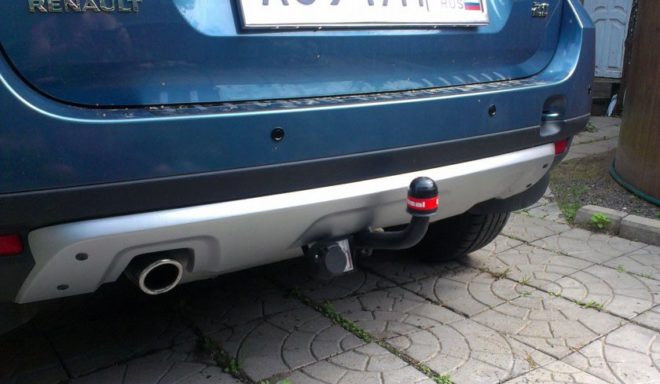

ТСУ на Рено Дастер несъемного типа в собранном виде

Пошаговый процесс установки

Чтобы установить выбранный фаркоп на Рено Дастер, после подбора приспособления, удовлетворяющего потребностям владельца авто, необходимо сделать следующие действия. Инструкция для монтажа фаркопа на Дастер 2 WD или 4 WD:

  1. Подготовьте фаркоп, который крепится стационарно на четыре винта М10.
  2. Возьмите 4 втулки с шайбами (размер от 53 мм до 55 мм) и просуньте их со стороны салона в предварительно проделанные отверстия в тех местах, где будут болты-держатели.
  3. Вставьте крепежи, не подкручивая их до конца, прикрепив кронштейн. Они должны располагаться в такой последовательности (начиная снаружи): болт 10-ый с шайбой (размеры 40*40*3), втулка 55-ти миллиметровая, шайба, гайка.
  4. Закрутите крепежные детали с приложением усилия в 40-50 Н*м после выполнения регулировки положения автофаркопа.

Читайте также:  Обновленная реальность: самостоятельный тюнинг ВАЗ 2110, 2112

Чтобы поставить автофаркоп на переднеприводный автомобиль рассматриваемой марки и модели, потребуется дополнительно сделать вырез прямоугольной формы посередине заднего бампера или спилить его «язычок». Для выполнения таких операций скорее всего придется снять бампер.

Вся инструкция по монтажу фаркопа не так сложна. Главное — учитывать не только желания владельца машины по оформлению, но также особенности выбранного автофарпопа и модель автомобиля.

Подбираем под свою машину

Между американскими и европейскими буксировочными устройствами есть разница не только в размерах. Они существенно отличаются по типу крепления, а также межцентровым расстоянием между точками крепежа. Естественно, это нужно учитывать при выборе девайса под свой автомобиль. Электрические разъёмы  у них тоже устроены неодинаково, но при наличии нужных адаптеров это не создаст никаких препятствий для монтажа и последующей эксплуатации фаркопа на машине, какой бы модели она ни была.

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Рекомендуем:  Как разобрать подушку безопасности в руле

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы  Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

  1. Galia (Словакия).
  2. Bosal (Бельгия).
  3. Enganches Aragon (Испания).
  4. «Лидер-Плюс» (Россия).
  5. Thule (Швеция).
  6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

  • Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;
  • Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;
  • В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
  • На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;
  • Теперь черед за поперечной балкой. Установить ее довольно легко;
  • Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
  • Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
  • Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

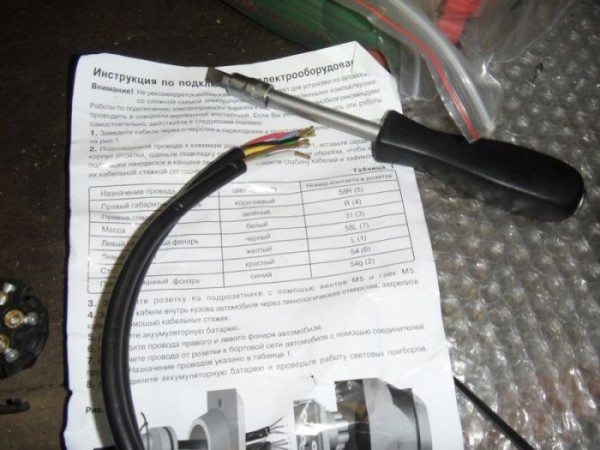

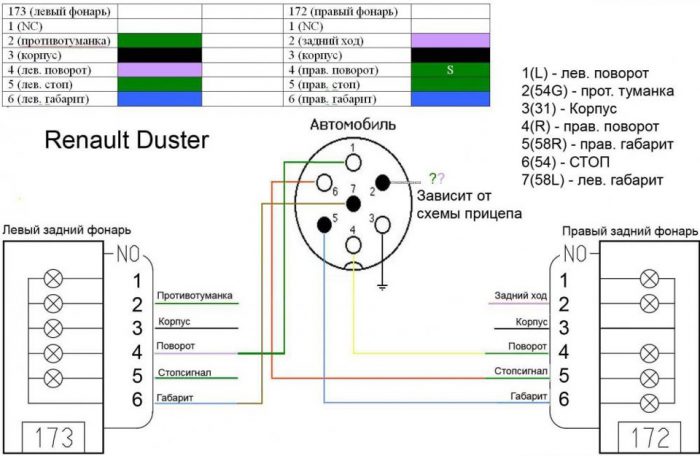

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

  • сначала отключается минусовая клемма с аккумуляторной батареи;
  • теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
  • прокладываем шлейф с проводкой от розетки к нашему багажнику;
  • разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);
  • провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
  • концы зажимаются и изолируются;
  • розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
  • проводка заводится в багажник и аккуратно прячется там;
  • концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

  1. В кузове готовят четыре отверстия под винты;
  2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
  3. Балку крепят к кронштейнам – обычно используются болты М12;
  4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Все гайки, которые идут в комплекте, могут быть самоконтрящимися. Их закручивают один раз! Понадобится рожковый ключ: «на 17» (винт или гайка М10), «на 19» (М12).

Монтаж «по шагам»

  1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.

    Люк и две заглушки

  2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».

    Каждый винт устанавливают с втулкой

  3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

    Гайки М10 завёрнуты не полностью

  4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Подробнее о подключении фаркопа к электрике автомобиля: подключение электрики (электропроводки) фаркопа на Рено Дастер и схема розетки.

Типичные ошибки

  • Забыли о циатиме и литоле;
  • Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
  • Балку не тянули назад;
  • Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.
Рекомендуем:  Все, что нужно знать о работе бензонасоса в автомобиле ВАЗ 2106

Процесс монтажа ТСУ

В Renault Duster для удобства установки фаркопа пользователями собственноручно разработчики предусмотрели:

  • крепежные отверстия, которые закрываются специальными заглушками;
  • заглушку из резины для герметизации подводки электрики в отсеке багажника.

Чтобы правильно и быстро собрать всю конструкцию фаркопа и подключить его фары к автомобилю, внимательно изучите чертеж и инструкцию.

Соблюдайте технику безопасности, работая в резиновых перчатках и не касаясь неизолированной проводки. Порядок проведения работ таков:

  • освободите автомобильный багажник, снимите запаску, глушитель, располагающийся на резиновой подвеске;
  • подготовьте рабочий инструмент — отвертку и 4 ключа (пару — на 17, пару — на 19);
  • установите Duster на эстакаду или же смотровую яму. При необходимости используйте домкрат;
  • отключите аккумулятор (это можно сделать, отсоединив клемму минус).

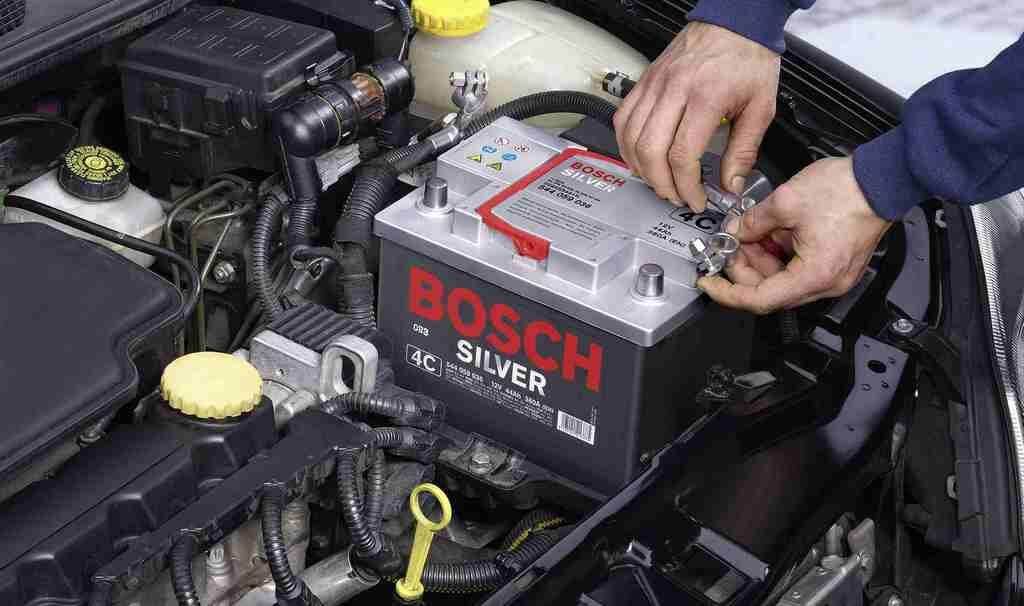

Отключите аккумулятор

После того как приготовления машины закончились, разделите фаркоп на составные элементы. Откройте багажное отделение для снятия заводских заглушек. Они расположены под автомобильной обшивкой, по 1 — слева и справа. Приподняв обшивку, откройте к ним доступ, подденьте их отверткой и снимите. Далее возьмите болты из комплектации фаркопа для Duster и вставьте в расположенные под заглушкой отверстия. Чтобы защитить болты, установите внутри лонжеронов втулки. Окончание крепежа вы можете увидеть, посмотрев под авто.

Возьмите кронштейны фаркопа, которые закрепляются сбоку, и наденьте их на концы болтов. После этого закрепите на них шайбы и наживите гайки, затянув их ключом на 19. Займитесь монтажом основной детали — балки, однако прежде примеряйте ее для выяснения соответствия между пластинками ТСУ.

Установка фаркопа на Рено Дастер

Чтобы проверить соответствие отверстий детали и автомобиля, вставьте болт со стороны колес и наживите его гайкой. Аналогичное действие произведите с другой стороны. После этого исправьте положение балки и затяните гайки на ней (перед этим смажьте резьбу на них).

Заканчивается процесс монтажа тягово-сцепного устройства установкой крюка буксира, который также нужно закрепить при помощи гаек и болтов типа «самостоп», которые есть в комплекте, с использованием ключа на 17.

Процесс установки

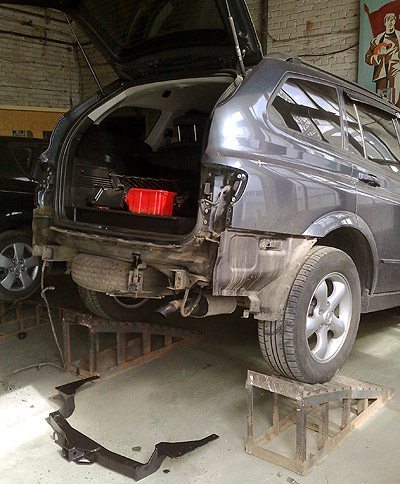

Установку фаркопа автопроизводитель рекомендует осуществлять на яме или на подъемнике. Если в вашем распоряжении их нет, то можно воспользоваться силовыми стапелями, как на фото внизу.

Облегчаем работу по установке ТСУ

Предостережение! Обязательно зафиксируйте автомобиль с помощью упоров и ручного тормоза.

Шаг 1

Распаковываем купленный комплект и разделяем его на элементы.

Для работы под автомобилем нам потребуются:

  1. Боковые пластины;
  2. Крепежные болты и гайки.

Также подготавливаем отвертку, 2 ключа на 19 и 2 – на 17.

Освобождаем доступ в багажном отделении к заглушкам

Открываем багажник и:

  • Отверткой поддеваем пластиковые заглушки слева и справа под обивкой;
  • Вставляем в них болты и перемещаемся под автомобиль.

Шаг 2

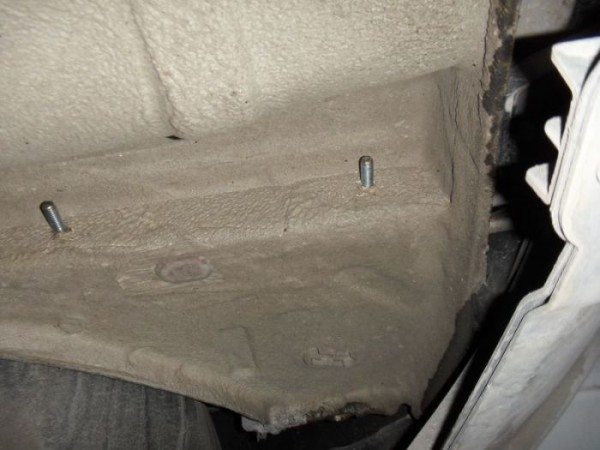

Крепежные болты под боковые пластины

Видим вставленные в отверстия болты и одеваем на них боковые пластины ТСУ.

Затем:

  • Одеваем шайбу;
  • Наживляем гайкой;
  • С помощью ключа на 19 затягиваем, но не до конца, оставляя возможность регулировки положения пластины.

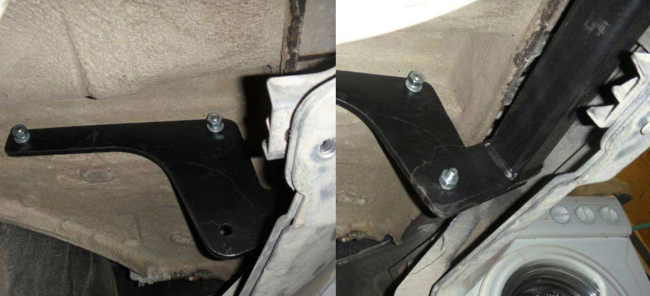

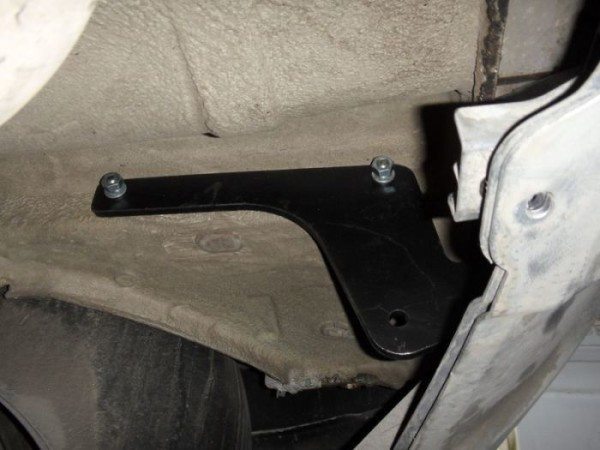

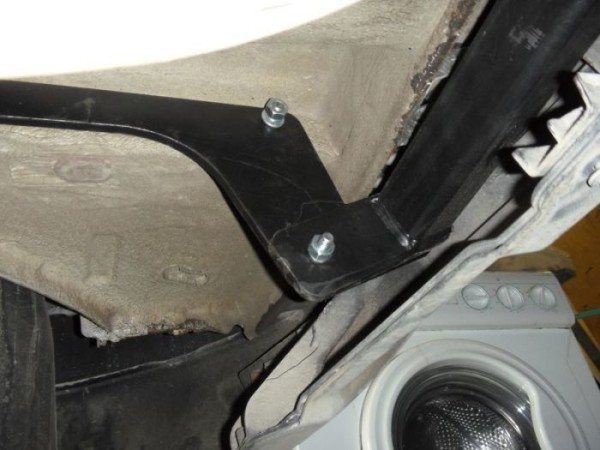

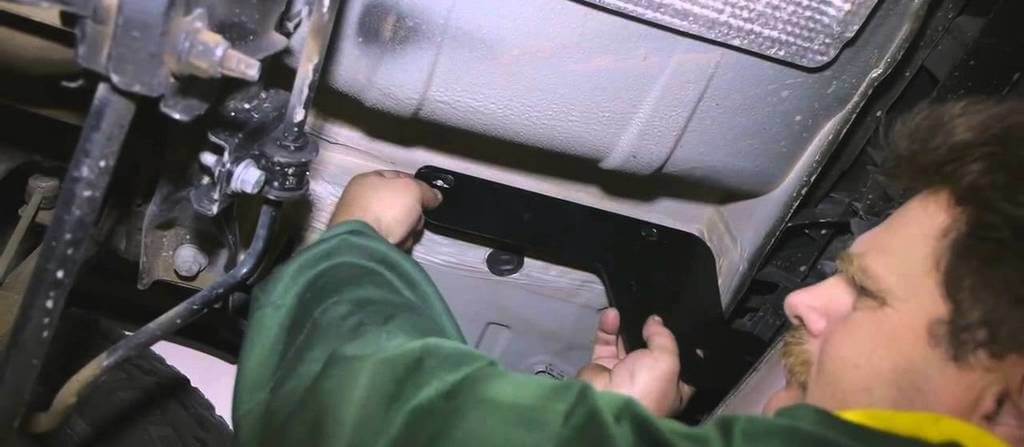

На фотографии процесс фиксации боковой части

Обратите внимание! Инструкция по установке второй детали будет аналогичной.

Шаг 3

Пришла очередь монтажа поперечной балки, связывающей в единую конструкцию все тягово-сцепное устройство.

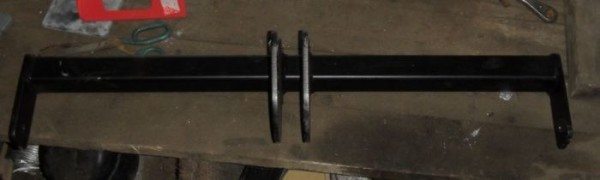

Вид поперечной балки фаркопа перед закреплением на автомобиль

  1. Совмещаем отверстие установленной пластины с балкой;
  2. Вставляем в отверстие боковой детали болт со стороны колеса;
  3. Соединяем детали вместе и наживляем гайку.

Процесс фиксации пластины и балки

  1. Повторяем ту же операцию с другой стороны;
  2. Надежно фиксируем детали, затягивая их ключами на 19.

Шаг 4

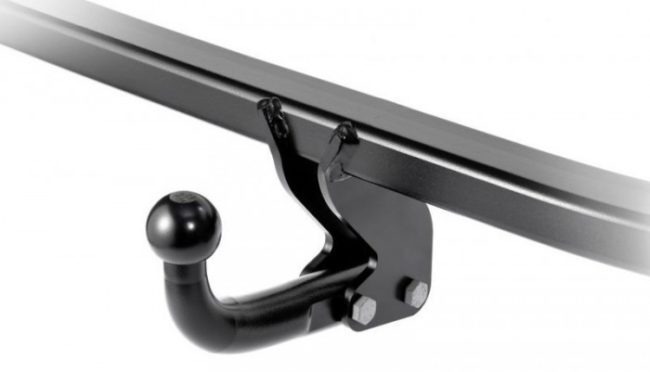

Окончательной операцией по сборке силовых элементов ТСУ является монтаж буксирного крюка. (см. также статью Как установить фаркоп на Нива Шевроле)

Место под установку буксирного крюка и площадки под штепсельную розетку

Вооружаемся ключами на 17:

  1. Вставляем в прицепное устройство крюк с шаровым наконечником;
  2. Фиксируем его 3 болтами из прилагаемого комплекта;
  3. Надеваем площадку под крепление розетки;
  4. Наживляем гайки и затягиваем, добиваясь прочного соединения.

Шаг 5

Пришла очередь подключения штепсельной розетки. К площадке фаркопа она крепится с помощью шурупов, а основную сложность монтажа представляет соединение электрической части со штатной проводкой. (см. также статью Устанавливаем противотуманные фары на Газель)

Также как и изготовление наклеек на фары, оснащенность комплекта достигла высокого уровня качества проводки и соединительных элементов

Но и здесь особых трудностей при монтаже быть не должно, поскольку:

  1. В комплекте есть подробное описание о том, куда и какой провод подсоединять;
  2. В полу багажника предусмотрена заглушка для двух жгутов
  3. Клеммная колодка из комплекта соответствует штатной.

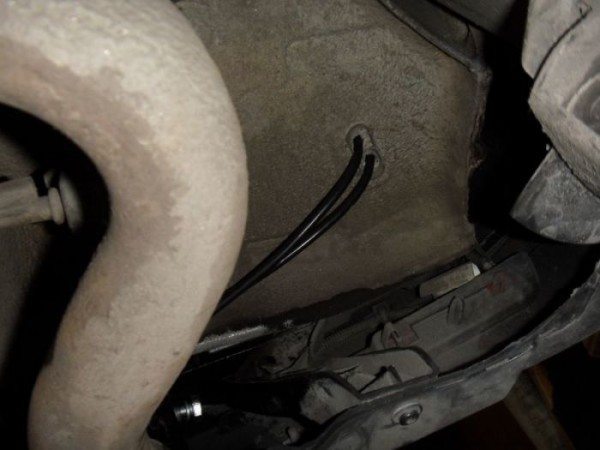

Герметичный вывод проводки фаркопа

Вам необходимо:

  1. Завести в багажник провода от розетки;
  2. Зафиксировать их концы в клеммной колодке;
  3. Подсоединить к штатному разъему.

Советы по изготовлению и эксплуатации фаркопа

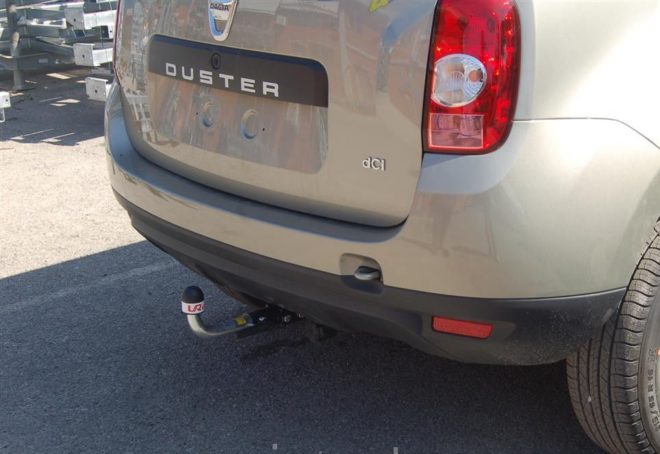

Фаркоп для Дастера, можно приобретать в магазине или изготавливать самостоятельно. ладельцу авто будет полезно получить следующую информацию, касающуюся особенностей изготовления, эксплуатации или установки этого дополнительного элемента:

  1. Когда вы будете закручивать болты и крепления прицепного устройства для Renault Duster, имеющего 4WD, нужно одновременно тянуть фаркоп по направлению назад.
  2. Не пренебрегайте правилом обязательной смазки вкручивающихся деталей, для этого используйте антифрикционные пластичные смазки циатим или литол.
  3. При самостоятельном изготовлении фаркопа можно приварить шар в обход или по центру (по отношению к креплению, на котором будет держаться фаркоп-шар).
  4. Перед установкой фаркопа следует также учесть законность вносимых изменений: важно, чтобы он не мешал прочтению заднего номерного знака авто.

Подбор фаркопа для Рено Дастер с целью последующего прикрепления прицепа может стать не менее сложной задачей, чем самостоятельное его изготовление по размерам и вкусу владельца (водителя) авто. Именно поэтому никакой из вариантов не является более предпочтительным: оцените все «за» и «против» каждого из способов и — за дело!

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
