Самостоятельная замена вакуумного усилителя на ВАЗ 2114

Для начала нужно разобраться, чем вообще таким является этот вакуумный усилитель.

  • Это кожух, внутри которого располагается клапан. Элемент конструктивно делится на две части, которые разделены прослойкой из резины — диафрагма;
  • Одна часть усилителя является атмосферной, а вторая вакуумная — она соединяется с впускной трубой от силового агрегата;
  • Клапан усилителя — это кожух из пластика, внутри которого располагаются основные элементы, которые подвержены износу. Как раз из-за них нарушается работа коробки передач. Если быть точнее, КПП начинает дребезжать;
  • Состав клапана такой — на втулке расположен шток, соседствующий с буфером и поршне. Еще там есть сам клапан на толкателе и пружинах возврата с фильтром.

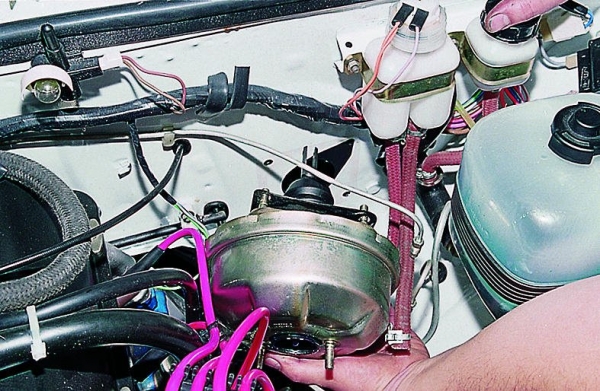

Внешний вид устройства

ПРИЗНАКИ НЕИСПРАВНОСТИ И ПРОВЕРКА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

Как только у вас возникли какие-либо сомнения по поводу того, исправен ли вакумник, необходимо сражу же проверить вакуумный усилитель тормозов ВАЗ 2114. Стоит отметить, что тормоза являются одной из ключевых систем любого автомобиля, от которой непосредственно зависит жизнь и безопасность вас и ваших пассажиров, поэтому, никакая халатность и безответственность тут не допустима.

Признаки неисправности вакуумного усилителя тормозов, которые свидетельствуют о том, что вакуумник на ВАЗ поломался, следующие:

  • Необходимость прикладывания большего, чем было раньше, усилия для нажатия тормозной педали;
  • Ухудшения эффективности торможения автомобиля при аналогичном давлении на педаль.

Как только какой-либо из этих факторов проявляется, тут же приступайте к проверке запчасти. Для этого необходимо заглушить мотор и с достаточным усилием несколько раз нажать тормозную педаль, после чего остановить её на середине амплитуды движения (нога фиксирует педаль), и повторно заведите мотор.

В случае, если вакуумный усилитель тормозов ВАЗ 2114 исправен, то педаль сама немного провалится в низ, если же вакуумник вышел из строя – педаль останется в неизменном положении.

После определения проблемы необходимо выяснить, что именно не так с вакуумником. Для этого требуется произвести его визуальный осмотр. В целом, осмотр выполняется по следующим пунктам:

  1. Вакуумник проверяется на предмет герметичности соединения обратного клапана и патрубка;
  2. Проверяется целостность фиксирующих фланцев;
  3. Возможна ситуация, когда вследствие износа в местах изгибов растрескались патрубки, об этом свидетельствуют характерные мокрые следы на их поверхности;
  4. Нередко основной причиной выхода вакуумника из строя являются повреждения хвостовика – проверьте защитный колпачок на уплотнителе, он не должен присасываться. Снимите колпачок и заведите мотор, если после прокачки хвостовика слышно шипение – проблема в нем.

Процесс замены ВУТ на ВАЗ-2114

Тормоза в автомобиле представляют собой целую систему. Соответственно, если вы уже проверили усилитель, тогда дополнительно удостоверьтесь, что нигде не подтекает тормозная жидкость. Проверьте состояние самой педали. Бывают ситуации, когда не лишним будет проверить тормозной цилиндр и продиагностировать всю систему в целом.

Если проверка тормозной системы не показала явных проблем, а необходимое нам устройство отказывается нормально работать – тогда понадобится замена вакуумного усилителя ВАЗ-2114.

Обратите внимание, что неправильно работающий усилитель оказывает немалое воздействие на работу ДВС. От этого зависит мощность мотора, которую он будет выдавать.

Замена вакуумного усилителя тормозов

Для обеспечения безопасности использования автомобиля, в случае необходимости, производится замена вакуумного усилителя тормозов на ВАЗ 2110 и 2112. Ведь этот вспомогательный элемент конструкции не в последнюю очередь влияет на эффективность торможения. Своевременный ремонт позволит вам сохранить свои нервы в целости и сохранности. Ведь нестабильно работающие тормоза, оказывают отрицательное влияние на душевное состояние водителя. Сама по себе работа по замене этого приспособления не сложная.

Но, в процессе ее выполнения придется немного повозиться с некоторыми элементами конструкции, которые будут вам мешать.Особенности конструкцииЗамена вакуумного усилителя тормозов на ВАЗ 2110 и 2112, не слишком частая работа, но все же, иногда с ней приходится сталкиваться. Задача этой детали снизить необходимое для срабатывания тормозов давление. Для этого используется разрежение, которое образуется во впускном коллекторе. Сам по себе усилитель выполнен в виде герметичной металлической банки.

Рекомендуем:  Расшифровка маркировки M S на резине

Она разделена на 2 части. В одной из половинок находится атмосферный воздух, в другой создается разрежение. Также, здесь имеется шток с возвратной пружиной. При нажатии на педаль, в первую камеру впускается воздух. Он давит на шток, который находится в другой половине. Так под действием атмосферного воздуха снижается необходимое для срабатывания тормозов давление на педаль.

 После окончания подачи воздуха (воздействия на педаль), возвратная пружина отжимает шток обратно. Работает эта схема только при заведенном двигателе, поэтому педаль тормоза заглушенного автомобиля такая жесткая. ДиагностикаНа самом деле, отказ вакуумного усилителя тормозов не слишком безобиден. Особенно, если отказ происходит неожиданно. Первым признаком поломки является ставшая «колом» педаль тормоза.

Если эта педаль стала намного жестче, чем была до этого, то имеет смысл проверить именно усилитель. Скорее всего, он элементарно не справляется со своими обязанностями. Зачастую, при нажатии на тормоз можно услышать шипящий звук.Диагностируется такая неисправность очень просто. Для этого, при заглушенном моторе нажимаем 5-6 раз педаль тормоза, и оставляем ее держать нажатой. После этого заводим мотор. Педаль должна немного уйти вниз, это говорит о полностью исправном вакууме тормозов.

Если тормозная педаль не ушла, то вероятнее всего имеется проблема с усилителем. Для начала проверьте все шланги, штуцера на предмет подсоса воздуха. После этого, проведите еще раз диагностику. Если ничего не поменялось, то имеет смысл заменить усилитель целиком.Статья по теме «Как проверить вакуумный усилитель тормозов?». ЗаменаКак уже упоминалось, работа по замене усилителя не очень сложна.

Но вам потребуется снять некоторые детали, они будут мешать вам в работе. Перед началом работы в обязательном порядке нужно подготовить автомобиль. Поставьте его на ручник, снимите клемму с аккумулятора. При наличии центрального замка оставьте открытым хоть одно окно. Производится замена в следующем порядке:

  • Снимается колодка, ведущая провода на датчик уровня тормозной жидкости;
  • С патрубка (обратный клапан усилителя) снимается шланг вакуума. Обязательно одной рукой следует удерживать клапан;
  • Откручиваются 2 гайки, крепящие основной тормозной цилиндр. Под ними расположены шайбы, не потеряйте их;
  • Осторожно отводится снятый цилиндр в бок. Не повредите трубки системы, подводящие воздух. Иначе, вам придется их менять, что осложнит проведение ремонта;
  • Внизу панели приборов найдите и открутите 4 гайки, крепящие вакуум тормозов. Если вами устанавливалась дополнительная шумовая защита, то придется ее снять;Переходим под капот, и демонтируем с машины вакуумный усилитель;

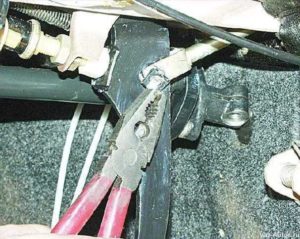

  • С использованием шлицевой отвертки снимается стопор (кольцо пальца). Далее можно отсоединять толкатель от педали управления;
  • Остается только скрутить гайки, крепящие вакуумный усилитель к кронштейну. Используя отвертку, их разделяют.

Вакуумный усилитель не подлежит ремонтным и восстановительным работам. Поэтому, придется поставить сменную деталь. Сборка производится обратным порядком. Никаких особых сложностей она вызвать не должна. Не забудьте присоединить все снятые шланги. После установки всех деталей на место проверьте работу новой детали. Иногда, в процессе работы приходится откручивать тормозные трубки.

В таком случае, вам потребуется прокачать тормозную систему, чтобы избавиться от воздушных пробок.Заключение. Исправные тормоза являются важной составляющей безопасности. Но, к сожалению, они могут иногда выходить из строя. Поэтому, Такая работа, как замена вакуумного усилителя тормозов на ВАЗ 2110 и 2112, может потребоваться в любой момент. Хотя, нужно отметить, что этот элемент конструкции можно назвать, пожалуй, наиболее надежным у этой модели.

Проверка работоспособности

Данная инструкция будет актуальна при проверке вакуумного усилителя на моделях ВАЗ от 2113 до 2115. Так что методика явно универсальная.

  1. Нажмите на педаль тормоза до упора в пол около 4-5 раз. При этом двигатель должен быть не заведен, За счет этих нажатий вы создадите одинаковое давление в двух секциях вашего вакуумного усилителя. Клапан сообщит о проблемах сразу, как только вы начнете давить на педаль. Если в процессе нажатий вы услышите скрипы, это говорит о серьезных неисправностях.
  2. Сделав давление равномерным, заведите двигателя, удерживая при этом педаль тормоза в полу. Если система усиления тормозов исправна, тогда педаль сама поднимется после того, как будет заведен мотор. Если подобного не случилось, тогда вам обязательно придется столкнуться с ремонтными работами.
  3. Если проверка показала наличие проблем с усилителем, не забудьте дополнительно проверить качество крепления шланга и состояние фланца. Когда крепление имеет отклонение от нормы, это может сказываться на отсутствии подъема педали тормоза.
Рекомендуем:  Меняем радиатор печки на Нива Шевроле с кондиционером без снятия панели приборов

Иногда плохо зафиксированный крепеж становится причиной достаточно дорогого и на самом деле ненужного ремонта или замены вакуумного усилителя. Проведите предварительную проверку, чтобы самому себе не усложнять жизнь.

Когда менять усилитель

Тормоза представляют собой целую систему, которая состоит из множества элементов. Каждый из них должен функционировать правильно и эффективно.

Помимо проверки самого вакуумного усилителя, следует проинспектировать состояние патрубков тормозной жидкости, убедиться в отсутствии протечек тормозного раствора, посмотреть текущее состояние педали тормоза.

Если в системе торможения неисправности не были обнаружены, можно детальнее подумать над вопросом замены вакуумного усилителя.

Ремонтировать элемент не имеет никакого смысла. Проще сразу заняться заменой. От качества и своевременности проведенных работ зависит функциональность автомобиля и мощность, которую способен выдавать ваш двигатель. Недостаток мощности негативно сказывается на скорости движения и комфорте передвижения по городу и за его пределами.

Замена

Для замены вакуумного усилителя вам потребуется определенный набор инструментов и материалов. В него входят:

  • Набор отверток;
  • Пассатижи;
  • Накидной ключ на 13 и 17 миллиметров;
  • Специальный ключ для тормозных трубок;
  • Новые заглушки;
  • Новые штуцеры.

Процедура замены

Приступаем непосредственно к работе.

  1. Демонтаж вакуумного усилителя может быть осложнен из-за тормозного цилиндра. Потому советуем его снять предварительно. Другой вариант — отсоединить от тормозного цилиндра патрубки и сдвинуть в сторону на время. Тут уже сами решайте, как вам удобнее.
  2. Цилиндр является не главной проблемой. Тяжело справиться с креплением вакуумного усилителя. Просто делать это не очень удобно. Такая уж конструкция у ВАЗ 2114.
  3. Начните с клапана — уберите от него крепежи шланга, извлеките опорную втолку, после чего вы сможете вытащить палец тормоза.
  4. Далее с помощью ключа на 13 миллиметров демонтируются все четыре крепежа вакуумного усилителя.
  5. После всех неудобств проведенной работы, можно будет снять элемент и приготовиться ставить на его место новый усилок.
  6. Для этого вам придется установить специальную крепежную раму. Закручивается рама ключом на 17 миллиметров, после чего устанавливается новый компонент внутрь авто.
  7. Если вы хотите максимально возможно облегчить самому себе работу, не забудьте в первую очередь при обратной сборке соединить педаль тормоза с усилителем с помощью пальца. Уже после этого намного легче справиться с обратной установкой вакуумника на место.

Выполняя замену вакуумного усилителя, обязательно одновременно с этим поменяйте старый вакуумный шланг. Этот элемент далеко не вечный, потому по мере износа он будет негативно влиять на качество и эффективность работы нового вакуумника.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ ДЛЯ РАБОТЫ

По завершению диагностики, когда необходимость замены детали очевидна, прежде чем приступать к работе необходимо подготовить требуемые для замены инструменты и запчасти.

В первую очередь приобретите новый вакуумный усилитель тормозов на ВАЗ 2114, также мы рекомендуем заодно заменить и соединительный шланг, если на нем заметны какие-либо следы износа.

Замена вакуума на ВАЗ 2114 требует наличия следующих инструментов:

  • Пассатижи;
  • Рожковые и торцевые ключи диаметром 10, 13 и 17 мм;
  • Отвертка.

Смотрите на состояние заглушек и штуцеров, возможно, потребуется заменить и их, так что при покупке необходимых материалов не забудьте об их приобретении.

Проверяем исправность усилителя

В данном разделе мы расскажем вам, как проверить работоспособность вакуумного усилителя тормозов на ВАЗ-2114. Все приведенные рекомендации могут быть использованы при проверке агрегата, как на тринадцатой, так и на пятнадцатой модели автомобиля.

Для проверки выполните следующие действия:

  1. Нажмите на педаль тормоза до упора примерно 5 раз при заглушенном двигателе. Такое действие позволит создать равномерное давление в обеих составляющих ВУТ. Когда нажимается тормоз, клапан сразу выдаст себя. Если вы заметили скрип – это явный сигнал к необходимости заменить деталь.
  2. Как только давление будет равномерным, нужно завести автомобиль, удерживая педаль тормоза в полу. Если с агрегатом все хорошо, педаль поднимется после заведения ДВС. В ином случае нужно проводить ремонт по замене устройства.
  3. Когда вы уже поняли, что деталь подлежит замене, необходимо дополнительно проверить, насколько хорошо зафиксирован шланг, а также в каком состоянии пребывает фланец. Если эти элементы находятся в состоянии, которое не соответствует стандарту – это может повлиять на работоспособность усилителя. Соответственно, в таком случае, возможно, понадобится подтянуть крепления и проблема решиться сама собой.
Рекомендуем:  Как слить ОЖ и промыть систему охлаждения двигателя на ВАЗ 2114

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается.

К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Примечание! То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его.

Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля) и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на 10 мм», открутите две гайки (см. фото 1) и тонкой плоской отвёрткой, подденьте держатель шланга вакуумного усилителя тормозов (см. фото 2) и его тоже отсоедините и всё по сути, можете вынимать шумоизоляционный материал, чтобы он не мешал снятию вакуумного усилителя тормозов с автомобиля!

2) Теперь когда шумоизоляционный материал убран, отсоедините колодку проводов от крышки тормозного бачка (Указана красной стрелкой), после чего отсоедините шланг от обратного клапана вакуумного усилителя тормозов (Шланг указан зелёной стрелкой) и открутите две гайки (Указаны синими стрелками) крепления Главного Тормозного Цилиндра к усилителю тормозов, затем ГТЦ аккуратно отведите в сторонку, но только аккуратней, тормозные трубки следите за тем чтобы не лопнули, а то их менять придётся.

3) После проделанной операции переберитесь в салон и там выкрутите четыре гайки которые кронштейн вакуумного усилителя к кузову крепят (Указаны красными стрелками), ну и колодки проводов ещё отсоедините (Указаны синими стрелками) от включателя стоп сигнала (Указан зелёной стрелкой), когда всё будет сделано, можете перебираться повторно в подкапотное пространство автомобиля и уже находясь там, вытаскивать вакуумный усилитель в сборе с кронштейном.

4) Положив вакуумник на землю или закрепив его в тисках, первым делом вытащите плоскогубцами маленькими металлический стопор (Указан красной стрелкой), затем выбейте аккуратно шток (см. маленькое фото, он металлический и выбивается очень легко), надавив на него сверху или наоборот снизу.

5) И под завершение, выкручивайте обе гайки которые вакуумник крепят к кронштейну и вынимайте его, на этом операция по снятию усилителя тормозов закончена.

Установка: Устанавливается новый усилитель тормозов в обратном порядке снятию, во время установки не ошибитесь и делайте всё точно так же как и было ранее, когда он будет установлен, не одевайте шумоизоляционный материал, а попробуйте как он работает (Как проверить усилитель тормозов, мы уже писали выше), если всё нормально, завершите установку всех деталей так как они стояли ранее.
