Как заменить, отрегулировать подшипники и заменить манжеты переднего колеса Газели

Содержание

Устройство и принцип работы

Самый простой съемник подшипников ступицы представляет собой приспособление, состоящее из металлического стержня и присоединенных к нему двух лап захвата с загнутыми внутрь концами. Благодаря подвижному соединению, легко менять расстояние захвата. С помощью этих лап можно зафиксировать и снять шарикоподшипники, шестерни или кольца. У инструмента с тремя лапами захвата больше возможностей, так как лапы можно разворачивать и использовать для снятия внутренних элементов. Такое приспособление еще называют съемник внутренних подшипников. Наиболее универсальным является комбинированный выпрессовщик, который из трехлапого может трансформироваться в двухлапый. В его конструкции есть специальные хомуты, которые облегчают снятие поврежденных элементов.

Технические характеристики

Тип привода. По принципу приведения в действие различают: механический съемник внутренних подшипников (работает от усилия рук пользователя, поэтому предназначен для работы с не очень тугими соединениями) и гидравлический съемник ступичных подшипников (оснащен гидроприводом, который значительно облегчает усилие и позволяет откручивать прикипевшие элементы).

Рабочий диапазон. Указывается двумя значениями: максимальной ширины и глубины рабочего пространства. Чем выше значения по этим параметрам имеет съемник подшипника передней ступицы, тем он функциональнее. У разных моделей рабочий диапазон может составлять, к примеру, 185/225 мм, 290/380 мм и т.д.

В нашем интернет-магазине представлены механические, гидравлические и универсальные съемники подшипников. Чтобы купить съемник ступичных подшипников или другой нужный инструмент, оформите заказ через сайт или по телефону.



Проверяем исправность подшипника

Для проверки диагностики неисправности, можно обратиться непосредственно на станцию технического обслуживании автомобиля (СТО).

Однако это стоит денег. Проще выполнить диагностику самому.

Как это сделать?

Предлагаю следующий вариант освидетельствования неисправности:

— нужно просто внимательно прислушиваться к вашему автомобилю. Если вы при езде услышите хруст, вой, гул, или скрежет – это первый признак неисправности;

— далее при поворотах присутствует биение руля;

— если у вас верное схождение и развал колес, а ваша автомашина виляет на прямолинейном участке дорого, то значить, вы правы, нужна замена детали узла.

Определяйтесь, где будете выполнять ремонт. У себя в гараже, собственными руками или на СТО.

Я советую сделать это самостоятельно.

Выигрыш в деньгах очевиден.

Вы определились — ремонтируете сами.

Теперь для этого нужно в первую очередь приобрести подшипник.

Выбор детали для замены в ступице Газели

Приобретать подшипник я вам советую только в специализированном автомобильном магазине. Таким образом, вы исключите покупку бракованной или подделанной детали.

Каталожный номер ГАЗЕЛЬ следующий: если в комплекте №3302-3103800, по отдельности №6-7305АШ, №6У7307Ф(30307).

Номер по каталогу для НЕКСТ: №А21R23.3103145.

На две модели ГАЗель, №3302 и некст, различные подшипники и производители.

Я рекомендую при выборе детали придерживаться нижеперечисленных поставщиков:

ГАЗель 3302

— российский завод ГАЗ (оригинал) №7305/7307 3302-3103800;

— ТРИАЛЛИ аналог — №CS 307, №CS305;

— российский государственный подшипниковый завод №9 — №6У-7307А, №6-7305АШ.

НЕКСТ

— Torque финский аналог №PL851;

— завод-изготовитель ГАЗ Россия №А21R23.3103145.

Купили подшипник, приступаем к ремонту.

Когда приходит в негодность подшипник передней ступицы Next?

Рассмотрим несколько причин:

— первоочередная причина – это наши отечественные дороги. Они в ужасном состоянии;

Рекомендуем:  Пошаговая процедура по снятию коробки передач с автомобиля ВАЗ 2110, видео

— перегруз автомобиля свыше норм указанных в техническом паспорте автомобиля;

— брак детали непосредственно с завода-изготовителя, или после очередной замены изделия;

— неправильная, агрессивная езда. Особенно с полной загрузкой авто. Сначала  быстрый разгон, потом моментальное торможение. Особенно это ощущается на крутых поворотах;

— эксплуатация автомобиля в неблагоприятных атмосферных условиях. Зимой на дорогах посыпанных солью. Летом по проселочным дорогам с ямами и ухабами, грязью, песком и пылью.

Даже часть из этих причин повлияет на выход из строя подшипника.

Замена ступичного подшипника на Газели

Итак, как же осуществить процесс под названием замена ступицы. Дальше поэтапно постараемся разобрать, как осуществить замену ступицы на передней части подшипникового узла колеса. Какие приборы потребуются для замены в Газели? Следует взять следующие приборы:

  • домкратное устройство,
  • отвертки,
  • головки для вывинчивания гаек части колеса со спицами,
  • ключ с моментом 50-120 Н*м,
  • пассатижи

Газель Некст



Основные этапы

  1. Снимите колеса на Газели.
  2. С помощью головки на четырнадцать отверните пять болтов крепления диска тормоза к части колеса со спицами хвостовика.
  3. С помощью пассатижей или особых ключей «на пятьдесят» отверните колпак части колеса со спицами.
  4. С помощью пассатижей расшплинтуйте гайку для регулировки и снимите шплинт.
  5. Особым ключиком отверните гайку.
  6. Под болтом находится шайба. Внимательным образом, чтоб не обронить подшипник, снимите части колеса со спицами с цапф.
  7. Выньте из части колеса со спицами кольцо переднего подшипника авто (ГАЗ 3110).
  8. Переверните части колеса со спицами и подденьте манжеты. Под ней находится кольцо хвостовика. Выньте его.
  9. С помощью оправки или стержня выбейте кольца Газели (ГАЗ 3110).
  10. Помойте детали, запрессуйте внешние кольца хвостовика. Кстати, подшипниковый механизм передней ступицы Газель НЕКСТ ценится своим качеством, поэтому лучше использовать их при замене.
  11. Хорошо смажьте все. Вложите кольцо внутри подшипника хвостовика и запрессуйте манжету на колеса, делая смазку хвостовика.
  12. Сделайте установку ступицы переднего колеса Газели на цапфу, наденьте шайбу и сделайте наворот гаек регулирования на Газель (ГАЗ 3110).
  13. Возвратите все детали на свои места. Проверьте работу.

ГАЗ 3110

ГАЗ 3110

Диагностика и признаки неисправности подшипника передней ступицы

В принципе, подшипник передней ступицы Газель 33027 и соплатформенных модификаций – относительно прочная деталь. Если соблюсти все правила эксплуатации, то он может проходить более 50 000 километров. Но есть причины, по которым может потребоваться внеплановое вмешательство:

  • агрессивная езда по разбитым дорогам. Если колесо автомобиля на большой скорости попадает в яму, то сам роликоподшипник испытывает огромные нагрузки. При повторении, он придет в негодность раньше стандартного срока;
  • потеря герметичности. От попадания влаги и грязи непосредственно в механизм, роликоподшипник защищает специальный сальник. При его повреждении смазка вымывается, что приводит к преждевременной кончине;
  • неправильная замена. Если замену детали проводили неверно и его запрессовка сделана с перекосом, то такая запчасть закончится гораздо раньше;
  • слишком сильный момент затяжки. Он также вызывает повышенные нагрузки на узел, что плохо сказывается на его сроке службы;

Понять, что подшипник передней ступицы Газель бизнес или 3302 уже подлежит замене – достаточно просто. Об этом свидетельствует ряд показателей. Такие же признаки характерны и для неисправного заднего ступичного подшипника.

  • хруст в районе переднего колеса;
  • вибрации на руле;
  • автомобиль уходит в сторону при прямолинейном движении (при нормальном сходе-развале);

Помочь точно выявить неисправность поможет данное видео:

Проверка ступичных подшипников:

Определение неисправности:

Устройство и номера подшипника передней ступицы Газель Некст, 3302, Бизнес

Ниже представлены схемы конструкции узла. Его необходимо изучить, чтобы правильно произвести демонтаж и монтаж подшипникового узла, а также провести грамотный ремонт. На второй схеме указаны так же заводские номера деталей.

Ступица в сборе ГАЗ 3302
Номера деталей ступицы ГАЗ 3302

  1. Диск тормоза;
  2. Внутренний ступичный роликоподшипник;
  3. Цапфа кулака;
  4. Блокировочное кольцо;
  5. Центральный крепеж;
  6. Ступица;
  7. Защитный чехол;
  8. Внешний роликоподшипник;
  9. Защитный сальник;
  10. Кожух шкворня;
  11. Балка передней части;
  12. Стопор;
  13. Уплотнительный элемент;
  14. Упорный роликоподшипник;
  15. Шкворень;
  16. Поворотный кулак;
  17. Уплотнитель;
  18. Шкив;
  19. Масленка.

Устройство узла модификации Некст выглядит следующим образом:

Конфигурация ступицы Газель Некст

  1. болты крепления тормозного диска и полуоси;
  2. задняя полуось;
  3. диск тормозной;
  4. болты крепления подшипника;
  5. двухрядный ступичный роликоподшипник в корпусе.
Рекомендуем:  Как работает приложение Яндекс GO Такси

Примечание:Отличия состоят в том, что у версии 3302 есть два раздельных конических роликоподшипника, в то время, как Next располагает одним, двухрядным, идущим в отдельном корпусе.

Для проведения работ нам потребуется следующий перечень инструментов:

  • домкрат;
  • стандартный набор ключей;
  • пассатижи;
  • раздвижные плоскогубцы или трубчатый ключ;
  • молоток или кувалда;

Инструкция по снятию передней ступицы Газель 4х4 3302 полный привод

Теперь у нас есть необходимый инструмент и можно приступать к процедуре съема:

  1. Поддомкрачиваем авто, вывешивая колесо.
  2. Демонтируем его, открывая доступ к болтам крепления тормозного диска.
  3. Выкручиваем все шесть болтов.

Центральное крепление колеса

Болты крепления

  1. Теперь ключом с головкой на «50» откручиваем стакан. Чтобы не было проворота, стопорим узел монтировкой.

Фиксация ступицы

Центральная гайка

  1. Далее уберите Литол, снимите шплинт и отверните гайку головкой на 36.
  2. Снимите внешнюю шайбу.
  3. Открутите тормозной суппорт и уберите в сторону.
  4. Извлеките узел с цапфы, придерживая внутреннюю обойму наружного роликоподшипника.

Выкручиваем центральную контргайку

Демонтаж дистанционной шайбы

Снятие ступичного узла

Выпрессовка ступичного подшипника

Когда на руках у нас имеется весь узел в сборе, приступаем к выпрессовке подшипников. Процесс осуществляется следующим образом:

  1. Аккуратно переворачиваем узел и извлекаем внутреннюю обойму внешнего роликоподшипника;
  2. С обратной стороны вынимаем манжету;

демонтаж старого сальника

  1. Теперь у нас есть доступ к внутреннему подшипнику, поэтому вынимаем его внутреннюю обойму;
  2. Аккуратно, при помощи стержня из мягкого металла и молотка (чтобы избежать сколов и выбоин), вынимаем и внешние обоймы с обеих сторон;

демонтируем внутреннее кольцо

Демонтаж внутренней обоймы

Установка новых подшипников, сборка узла и регулировка

Из данной статьи так же можно узнать, какой номер подшипника передней ступицы Газель Бизнес 3302 (информация в таблице ниже). После приобретения переходим к замене деталей. Действовать необходимо следующим образом:

Примечание:Перед тем, как провести установку ступицы, желательно промыть старые детали в керосине, а также удалить ржавчину и мусор внутри стороны узла на посадочных поверхностях. Дополнительно стоит обработать литолом новые детали.

  1. Запрессуйте внешние обоймы обоих подшипников. Здесь крайне важно избежать перекоса. Поэтому желательно произвести оправку с помощью старой детали;
  2. Устанавливаем внутреннюю обойму внутреннего роликоподшипника ;

Подшипник стоит ровно



  1. Монтируем дистанционное кольцо;
  2. Ставим обратно изъятую манжету, предварительно смазав ее литолом;
  3. Добавляем 75 грамм литола непосредственно в саму ступицу;
  4. Утапливаем внутреннюю обойму наружного элемента;
  5. Монтируем узел на ось колеса;
  6. Устанавливаем шайбу, закручиваем центральную гайку;

Смазка ступицы

Установка ступицы на ось

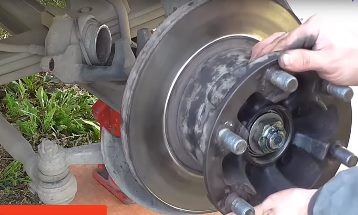

Затяжка креплений ступицы

  1. Фиксируем колесные шпильки и монтируем колесо на место;

Как правильно сделать регулировку и как подтянуть подшипник передней ступицы

После работы по замене роликоподшипников, на Газели необходимо провести процедуру регулировки:

  1. Поддомкрачиваем авто так, чтобы нижняя часть колеса не касалась земли;
  2. Снимаем защитный колпак, убираем стопорный шплинт, немного отпускаем центральную гайку;
  3. Проверяем легкость вращения колеса;

Демонтаж защитного колпака

Проверка люфта

  1. Затягиваем регулировочную гайку с моментом 50-80 нм;
  2. Проверяем осевой люфт колеса;

Регулировочный винт

Затяжка болта

  1. Если все нормально – собираем все в обратном порядке;
  2. Окончательную регулировку проводим через 10-15 км пробега с новыми деталями. Нагрев элемента более 70 градусов – недопустим, значит, нужна повторная регулировка.

Поэтапные действия: демонтаж, монтаж подшипника

Установите автомобиль на ровную поверхность.

Ослабьте болты крепления колеса. Подставьте упоры под колеса с двух сторон.

Включите первую передачу.

Поднимите на домкрате автомобиль.

Откручиваем шесть болтов крепления колеса.

Снимаем колесо.

Используя головку №50, выкручиваем стакан.

Во избежание поворота, нужно застопорить весь узел. Делаем это при помощи монтировки, или небольшим ломиком.

Отсоединяем шплинт, откручиваем гайку при помощи головки №36.

Убираем шайбу внешнюю.

Откручиваем суппорт тормозной и отводим в бок. Закрепляем проволокой, чтобы не мешал.

Необходимо извлечь узел, который находится на цапфе.

При этом нужно придержать обойму внутреннюю подшипника.

Теперь вы имеете снятый узел.

Далее необходимо извлечь манжету.

При помощи длинного болта и молотка аккуратно выбиваем обоймы внешние с двух сторон.

Вычищаем посадочное место подшипника от грязи и ржавчины. Промываем соляркой и вытираем насухо тряпкой.

Рекомендуем:  Замена салонного фильтра Рено Меган 3: пошаговая инструкция, где находится

Смазываем литолом.

Ставим обойму подшипника и аккуратно через оправку запрессовываем его. Сначала на 10мм, а потом проверяем, чтобы не было перекоса и далее до упора.

То же делаем и со второй обоймой.

Необходимо установить обойму подшипника внутреннего.

Далее производим монтаж дистанционного кольца.

Смазываем манжету литолом и устанавливаем на место.

Набиваем литолом 24 ступицу.

Потом производим монтаж в той же последовательности, что и демонтаж только наоборот.

Теперь необходимо отрегулировать установленный подшипник в ступице.

Нужно установить автомобиль на домкрат.

Следим, чтобы колесо не доходило до земли.

Гайку стопорную отпускаем немного.

Колесо должно легко вращаться.

Необходимо затянуть гайку регулировочную динамометрическим ключом до усилия 80 НМ.

Проверяем, есть ли люфт колеса по оси вращения.

Нет проблем?

Собираем весь узел.

Далее проедите до 20км. И произведите еще раз регулировку.

Аккуратно приложите ладонь к ступице, проверяя, греется ли подшипник.

Если почувствуете нагрев, опять регулируйте.

Вот вы и справились, с такой казалось трудной задачей как замена переднего подшипника ступицы автомобиля Газель 3302.

И к тому же сэкономили деньги.

Хочу дать вам несколько практических советов, которые позволять уйти от ошибок начинающего автолюбителя.

  Смазка подшипников и замена ступичного сальника Газели

Замена смазочного материала выполняется каждые 40 — 60 тысяч километров пройденного пробега автомобиля. Смазка подшипников и замена сальника выполняется одновременно и определяет следующую последовательность действий:

  • Ослабьте гайки крепления колес;
  • При помощи домкрата приподнимите автомобиль, открутите полностью гайки и снимите колесо;
  • Отсоедините колпаки колеса и ступицы;
  • Извлеките шплинт гайки и открутите ее;
  • Демонтируйте ступицу и удалите старую смазку;
  • Выпрессуйте старый сальник и на его место установите новый;
  • Тщательно промойте подшипники керосином или бензином;
  • Смажьте литолом или другой пластичной смазкой подшипники, с расходом около семидесяти пяти грамм;
  • Поставьте ступицу на место;
  • Закрутите гайку при помощи рожкового ключа;
  • Выполните регулировку подшипника согласно вышеуказанной инструкции;
  • Установите шплинт и защитные колпаки;

Основными причинами износа подшипников ступицы Газели являются не только условия эксплуатации автомобиля, климатические условия окружающей среды, состояние автотранспортных дорог, а также правильность регулировки подшипников, качество и количество используемого смазочного материала. Исходя из вышесказанного, рекомендуется своевременно производить техническое обслуживание во избежание ситуации поломки автомобиля Газель в самый неподходящий момент, так как движение с неисправным ступичным подшипником невозможно. Обратите внимание на видео по теме



Видео: замена переднего ступичного подшипника на Газели

Советы практика

Придерживайтесь следующих советов:

— перед демонтажем деталей и крепежных изделий обрызгайте их проникающей жидкостью ВД40 (вэдэшка). Подождите 30 минут. Далее демонтаж будет значительно легче;

— при отсутствии динамометрического ключа, поступите следующим образом. Закрутите до упора болты и гайки, а потом ослабьте их повернув ключ назад на 20 градусов;

— после пробега автомобиля ГАЗЕЛЬ до 60000км, особенно если у нее полный привод, нужно заменить смазку подшипника передней ступицы. Это касается также модели НЕКСТ. Менять смазку нужно следующим образом. Демонтируем детали так же как и указано выше в настоящей статье. Потом промываем подшипник в керосине. Набиваем опять литолом 24. Его нужно в количестве 75 грамм.

— если вы сняли узел ступицы, то обратите внимание на детали вокруг него. При обнаружении дефектов, замените их;

— заменив подшипник с одной стороны, я рекомендую сделать то же и с другой. Ресурс его наверняка уже вышел, и он может загудеть в ближайшее время.

Эти нехитрые советы помогут вам долгое время содержать автомобиль в рабочем состоянии.

Если в процессе ремонта и замены подшипника, вы столкнулись вопросами или проблемами, обращайтесь ко мне в комментарии.

Источники
  • https://www.vseinstrumenti.ru/avtogarazhnoe_oborudovanie/semniki/podshipnikov/
  • https://mrpodshipnik.info/2019/02/20/zamena-podshipnika-perednej-stupicy-na-gazel-3302-nekst-biznes/
  • http://PodshipnikCentr.ru/ispolzovanie/stupichnye/perednyaya-stupica-gazel.html
  • http://zamena-podshipnikov.ru/zamena-podshipnika-peredney-stupicy-gazel-3302-next.html
  • http://PodshipnikCentr.ru/ispolzovanie/stupica-perednyaya-gaz-3302.html
  • https://goload.ru/ustanovka-podshipnika-peredney-stupitsy-gazel/

Понравилась статья? Поделиться с друзьями:
Adblock
detector
