Для проверки исправности деталей автомобиль устанавливают на смотровой яме или эстакаде. При визуальном осмотре на резиновых изделиях недопустимы механические разрушения (растрескивания, разрывы и прочее). Если сайлентблоки задней подвески «Жигулей» представляют собой выдавленную из проушин тяг резиновую массу, они также подлежат замене. Обязательно осмотрите места присоединения кронштейнов штанг к кузову на предмет трещин. Дефектные участки необходимо заварить.
Для определения состояния резиновых шарниров продольных штанг автомобиль ставят на ручной тормоз и покачивают кузов в продольном направлении. Люфт в соединениях укажет на изношенные втулки. Износ элементов продольной тяги проверяют, покачивая корму автомобиля в поперечном направлении. Ремонт задней подвески ВАЗ 2106 не требует специальных знаний, но некоторые слесарные навыки все же нужны.
Подвеска может иметь несколько неисправностей. Каждая из них по-своему влияет на поведение машины на дороге.
Передняя подвеска независимая, двухрычажная, с винтовой цилиндрической пружиной, телескопическим гидравлическим амортизатором и стабилизатором поперечной устойчивости.
Если машина вам срочно нужна, но ваша находится в ремонте, то вы всегда можете воспользоваться услугой аренды машины и спокойно решать свои дела, пока ваш автомобиль будет находиться в надёжных руках мастеров.
Следующим этапом диагностики становится проверка состояния резиновых втулок в тягах. Для этого нужно поднять машину на подъемнике. Затем в промежуток между кронштейном крепления и тягой вставляется монтировка. Нужно приложить усилие и посмотреть, насколько тяга смещается под действием силы. Большой люфт будет признаком изношенных втулок и сайлентблоков. Эту процедуру нужно проделать последовательно со всеми рычагами задней подвески ВАЗ 2106.
Визуальный осмотр резиновых деталей также может о многом сказать. Изношенные втулки часто имеют трещины, а также бывают раздавленными.
Ремонт ходовой ВАЗ 2106 своими руками может включать широкий перечень работ, среди которых выделяют:
После выполнения всех этих или одной из перечисленных работ необходимо обязательно сделать развал-схождение в специализированной мастерской.
Передняя подвеска ВАЗ-2106 — двухрычажной конструкции. Так как автомобиль с задним приводом, то намного эффективнее на нём работает не классическая McPherson, а двухрычажная. У подвески типа «МакФерсон» имеется множество недостатков, они перевешивают, причём существенно, все плюсы системы. Среди основных плюсов — стоимость изготовления намного ниже. Но у двухрычажных подвесок имеется огромное преимущество: они намного лучше работают при поездках по неровным дорогам.
Передняя подвеска ВАЗ-2106, схема которой приведена на рисунке, полностью независима. Основа конструкции — два рычага, расположенных поперечно. Крепление передних колес произведено при помощи болтового соединения к ступицам. Внутри ступицы находится конический подшипник, который запрессовывается и фиксируется при помощи гайки. Обратите внимание на то, что с правой стороны устанавливается гайка с обратной резьбой. Если вы сомневаетесь, ту ли гайку устанавливаете, взгляните на грани. На одной из них должно быть нанесено три точки.
Поворотный кулак, к которому крепится наконечник рулевой тяги, необходим для вращения колес. При помощи рулевых тяг колёса механически соединяются с редуктором. Крепится поворотный кулак внизу и вверху с помощью шаровых опор. Причём конструкции у них различные. Стаканы обеих шаровых закреплены на рычагах подвески.
Пальцы шарниров установлены в отверстиях поворотного кулака. Рычаги закреплены на кузове с помощью резинометаллических втулок, которые называются сайлентблоками. Именно с их помощью перемещаются относительно кузова рычаги передней подвески ВАЗ-2106. Цена нижнего составляет 700-1000 руб, верхнего — не более 800 руб. Шаровые опоры имеют стоимость 350-500 руб. за штуку.
Обязательно нужно проводить диагностику подвески автомобиля, для этого установите его на подъемнике или в смотровой яме. В таком положении намного лучше просматриваются все элементы подвески. Очень часто рычаги передней подвески ВАЗ-2106 выходят из строя.
Несмотря на то что конструкция у них очень надежная, могут появляться трещины, которые приведут к разрушению передней подвески. Процедуры, которые необходимо проводить на автомобиле, следующие:
Наиболее уязвимое место всей подвески — это шаровые опоры. Они практически вечные, если только эксплуатировать их в нормальных условиях. Другими словами, они не должны испытывать сильные нагрузки. А главное — состояние пыльников обязательно должно быть идеальным. Следите за тем, чтобы при работе шарниров внутрь не попадала грязь. Желательно при малейшем повреждении пыльников заменять их.
Если на автомобиле изношены сайлентблоки, то выставить нормальные углы схождения и развала колес не получится. Поэтому нужно отремонтировать переднюю подвеску ВАЗ-2106, цена комплекта сайлентблоков — около 700 руб. При разрушении резиновой части смещается рычаг. В том случае, если имеется даже маленькое повреждение, желательно сразу же установить новые сайлентблоки. Причём нужно менять сразу все, в этом случае работа подвески станет намного лучше и эффективнее. И относительно кузова рычаги будут нормально перемещаться.
Прежде чем начать работу, нужно установить автомобиль на ровную площадку, задние колеса зафиксировать при помощи противооткатных башмаков. Сторону автомобиля, на которой производится диагностика, необходимо приподнять при помощи домкрата и снять колесо. Намного лучше, если все эти работы производить на смотровой яме или эстакаде.
Вам потребуется измерить, на какое расстояние смещаются внутренние и наружные шайбы. Наружные должны смещаться максимум на 3-7,5 мм для нижнего рычага и 1,5-5 мм для верхнего. Смещение внутренних шайб не должно превышать 2,5 мм на обоих рычагах. Вполне возможно, что окажется чересчур большим радиальное смещение сайлентблоков в рычагах. В этом случае поможет только установка новых элементов.
Для проведения работы вам необходимо воспользоваться подмогой. Усадите помощника в салон автомобиля, за водительское кресло, чтобы он выжал тормоз. Только в таком случае вы исключите возможность того, что при диагностике сможете чувствовать смещение подшипника ступицы.
Резкими движениями необходимо покачать переднее колесо. Если вдруг в шаровой опоре имеется хотя бы малейший люфт, вы его обязательно почувствуете. При совершении толчков назад и вперёд колесо свободно переместится. Возможно, что появится скрип, хруст, доносящийся из верхней шаровой.
На нижнем рычаге передней подвески ВАЗ-2106 находится шаровая опора, которая закреплена при помощи трех болтовых соединений. Проверить состояние нижней шаровой опоры намного проще, нежели верхней. Для работы вам необходимо наличие штангенциркуля. Но если его нет, то подойдет спичка, тонкая иголка, жесткая проволока и линейка. Обратите внимание на нижнюю часть шарнира, в нём есть небольшая заглушка.
Ее можно выкрутить при помощи ключа или плоскогубцев. В отверстие нужно установить штангенциркуль. Расстояние от края корпуса шаровой опоры до стального пальца не должно превышать 11,8 мм. А если вы проводите замер при помощи той же самой спички, то нужно установить ее в отверстие, наметить расположение края кромки и произвести замер простой линейкой. В том случае, если неисправны только нижние шаровые опоры на автомобиле, лучшим вариантом ремонта окажется замена этих шарниров по кругу.
Если имеется поломка амортизаторов, то это ощущается при езде. Все неровности дорожного покрытия гасятся очень слабо, в результате чего подвеска работает неправильно. Автомобиль после попадания в яму или при наезде на кочку начинает очень долго качаться. Амортизатор закреплен к кузову автомобиля и к нижнему рычагу подвески. Если он неисправен, то нижний рычаг не будет встречать сопротивления и начнёт двигаться свободно. Ещё один признак того, что амортизатор пришел в негодность, — появление течи на его корпусе.
При повреждении сальников масло выходит наружу. Работа амортизационной стойки при этом нарушается. Чтобы оценить состояние амортизаторов, необходимо резко надавить на сторону кузова автомобиля, чтобы максимально приблизить его к земле. Затем резко отпустить. При полностью исправных амортизаторах кузов совершит не более одного движения вверх. В противном случае потребуется частичный ремонт или замена передней подвески ВАЗ-2106.
В том случае, если вышел из строя один амортизатор, обязательно нужно производить замену парами. Если пришел в негодность амортизатор на левой передней стороне, то правый меняется вместе с ним. Только в таком случае будет обеспечена нормальная работа всей подвески. Аналогичные требования и к пружинам.
В том случае, если у этих элементов подвески будет неравномерный износ, автомобиль может стать попросту неуправляемым во время прохождения поворотов. При замене передних амортизаторов можно использовать небольшую ямку, а лучше всё делать на подъемнике или эстакаде. Последовательность действий:
Если работа происходит на ровной поверхности, то можно выкопать под нижним рычагом небольшую яму, достаточно 15-20 см. Главное, чтобы амортизатор можно было вынуть. А можно передним колесом наехать на небольшую возвышенность, например, несколько брусков из дерева.
Как отрегулировать передние подшипники?

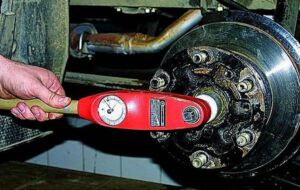

Очень часто ломаются передние подшипники на передней подвеске автомобиля. Желательно проводить их осмотр каждые 10000 км пробега. Проведение диагностики и настройки выглядит следующим образом:
Обратите внимание на то, что при затяжке нельзя прикладывать большие усилия. Как только вы затянули до упора ступичную гайку, необходимо ее отвернуть на 60 градусов назад и зафиксировать, сбив молотком край гайки. Подшипники имеют конусную форму, поэтому при превышении допустимого момента затяжки происходит их разрушение. Но они могут без труда выдерживать большие нагрузки, так как ролики и обойма имеют очень большую площадь соприкосновения.
Сайлентблоки используются в конструкции автомобилей всех моделей. Они представляют собой резиновые вставки между деталями подвески, применяются для поглощения вибрации и, соответственно, для продления бесперебойной эксплуатации ходовой части машины. Сами сайлентблоки подвергаются весьма высоким нагрузкам, что приводит к их частому выходу из строя.
В данной статье мы подробно расскажем о том, как выполняется замена сайлентблоков на автомобиле ВАЗ-2106, приведем пошаговую инструкцию и полезные рекомендации, благодаря которым вы сможете выполнить эту довольно сложную процедуру своими руками, не привлекая специалистов автосервиса.
В первую очередь вам потребуется подготовить все необходимые инструменты. Без них будет довольно сложно добраться до сайлентблоков в автомобиле ВАЗ-2106 и демонтировать вышедшие из строя детали. Итак, для качественного и удобного выполнения ремонта понадобятся:
Кроме того, вам потребуется подготовить новые компоненты подвески, которые будут устанавливаться на автомобиль. Сегодня лучше всего покупать полиуретановые сайлентблоки, которые отличаются от обычных увеличенным в несколько раз сроком службы.
Но если ваша цель выполнить ремонт с минимальными затратами, то можно обойтись и традиционными резиновыми деталями.
Если весь инструмент уже готов к работе, начинаем осуществлять замену резинометаллических шарниров, которая выполняется по следующей схеме:
Значительно проще осуществляется замена сайлентблоков нижнего рычага:
Процедура замены сайлентблоков должна осуществляться под нагрузкой. Лучше всего предварительно усадить в машину своих знакомых или друзей, а также разместить в багажнике груз весом 40 или более килограммов.
Гайки верхних и нижних рычагов необходимо зажимать до упора только после того, как новые сайлентблоки будут установлены. В противном случае могут возникнуть серьезные проблемы с эксплуатацией подвески авто.
Когда выполняется ремонт ходовой ВАЗ 2106, может потребоваться замена нижнего рычага передней подвески. Для работы вам понадобятся гаечные ключи на 13 и 22. Сначала снимите пружину передней подвески, а затем при помощи гаечного ключа открутите две гайки, которые держат рычаг на поперечине. Демонтируйте его с болтов поперечины, не демонтируя сайлентблоки, ось и шаровой шарнир. При необходимости произведите замену шаровой опоры, или поменяйте рычаг. Установите его на место в порядке, обратном разборке.
Нельзя сказать, что подвеска ВАЗ 2106 ненадёжная, но с учётом качества наших дорог проводить диагностику и выполнять ремонтные работы время от времени всё же приходится. О возникновении той или иной неисправности можно судить по характерным симптомам, исходя из которых определить повреждённую деталь будет проще.
Стуки могут появляться в разные моменты движения автомобиля, что указывает на следующие неисправности:
Кроме перечисленных неполадок стуки также могут проявляться при незатянутых колёсных болтах.
Причин, когда машину уводит от прямолинейного движения, может быть немало:
Подробнее о регулировке развал-схождения: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/razval-shozhdenie-svoimi-rukami-vaz-2106.html
Машину может уводить в сторону также и по другим причинам, не связанным с подвеской, например, при неполном растормаживании одного из колёс. В этом случае необходимо проверить тормозной механизм и устранить неисправность.
Причины появления стуков либо скрипов при повороте «шестёрки» могут быть такими:
Сегодня многие владельцы классических «Жигулей» совершенствуют свои автомобили и вносят изменения не только во внешний вид, салон, силовой агрегат, но и в подвеску. ВАЗ 2106 — машина с широким полем деятельности для тюнинга. Единственным ограничением являются финансовые возможности владельца. Остановимся на основных моментах по доработке подвески.

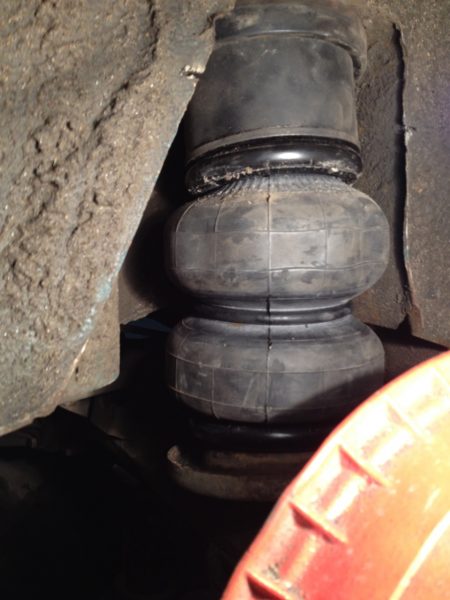

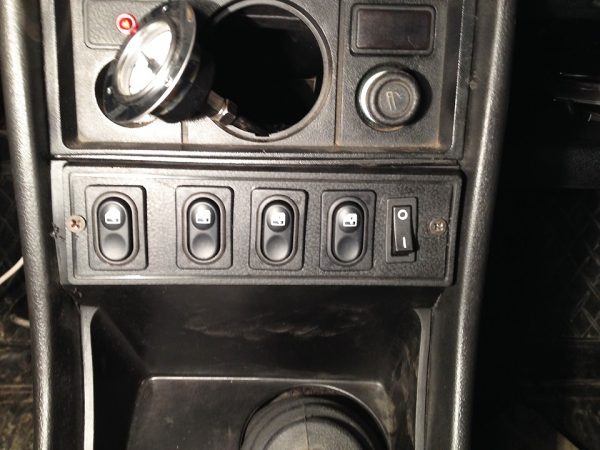

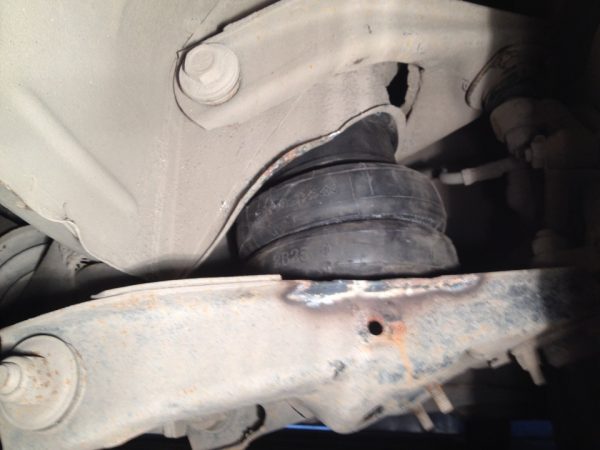

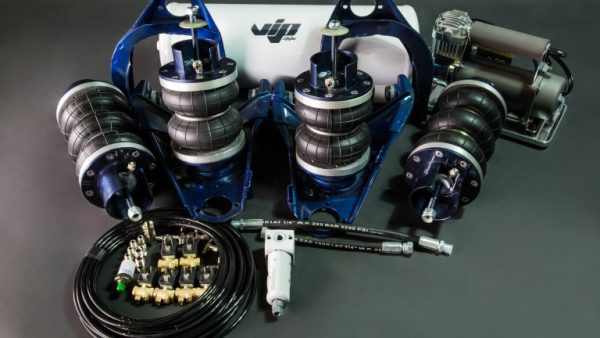

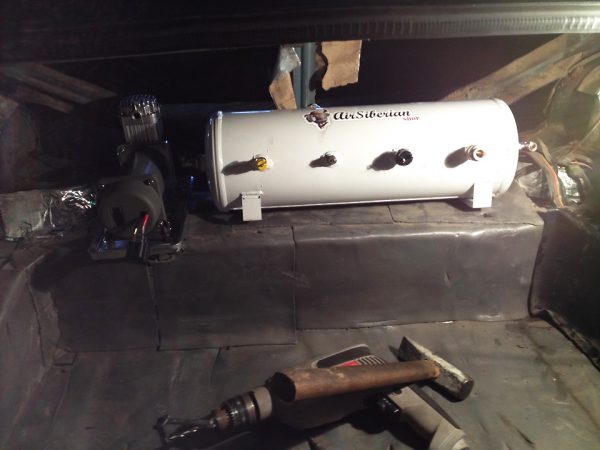

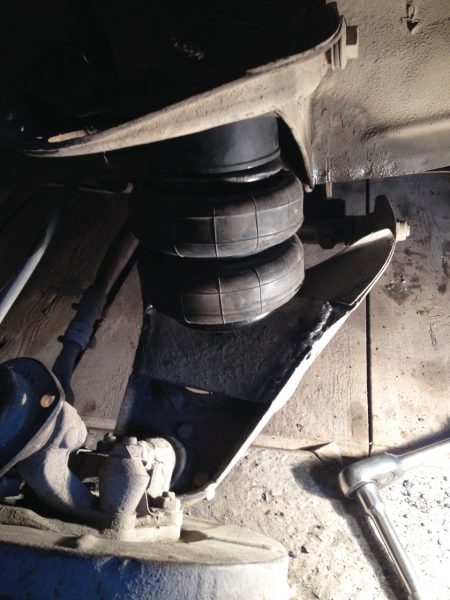

Одним из вариантов модернизации подвески является установка пневмостоек. После внедрения такой конструкции становится возможным изменять дорожный просвет и в целом повысить уровень комфорта. Автомобиль получает ходовые качества, схожие с поведением импортных автомобилей. При установке пневмоподвески переоборудованию подлежит как передняя, так и задняя система амортизации. Для этого приобретается комплект необходимого, который включает в себя:

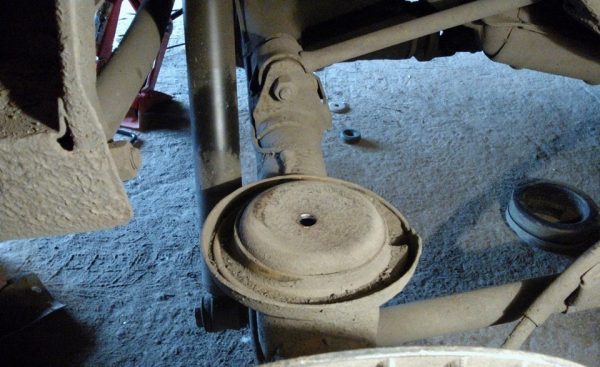

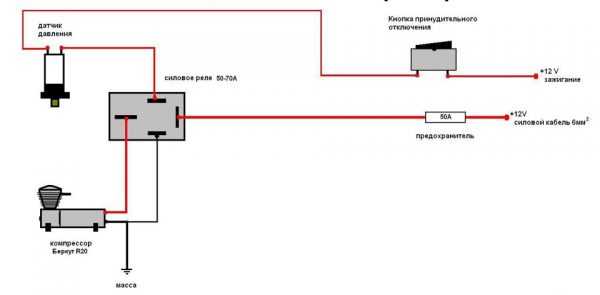

Заводская подвеска «шестёрки» на пневматическую меняется в таком порядке:
К установке усиленных пружин на «шестёрке» прибегают в том случае, когда необходимо сделать подвеску жёстче, поскольку многих не устраивает её мягкость.
Оснащение машины жёсткими пружинящими элементами приведёт к тому, что при прохождении резкого поворота есть вероятность отрыва колёс с другой стороны, т. е. сцепление с дорогой ухудшится.

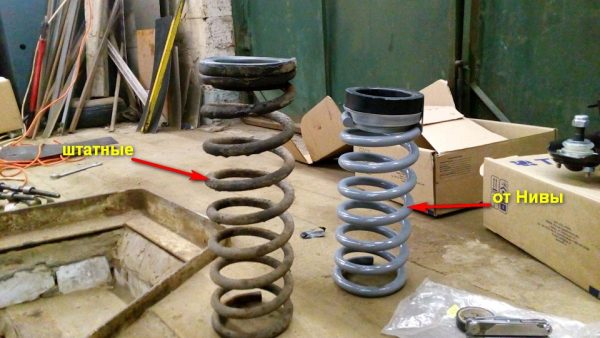

На передок автомобиля часто ставят пружины от ВАЗ 2121 вместе с усиленной подушкой. Такие упругие элементы имеют несколько большую толщину витка и жёсткость. Заднюю подвеску в основном оснащают пружинами от «четвёрки». В дополнение к ним устанавливают демпферы от «Нивы», что будет особенно актуально для тех машин, которые ездят на газу, поскольку оборудование весит немало.

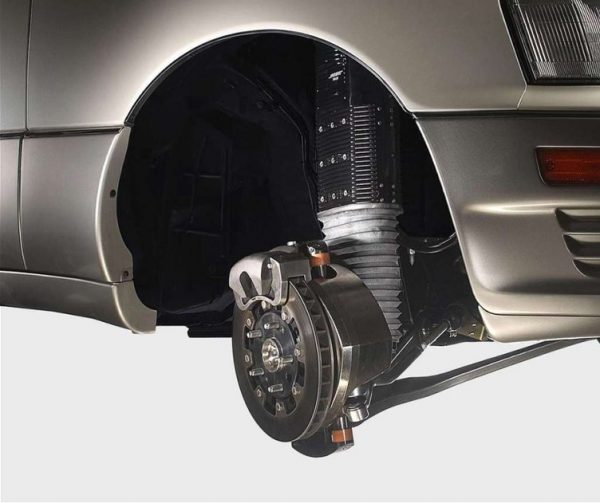

Ещё один вариант совершенствования подвески автомобиля — электромагнитная подвеска. Основа такой конструкции — электрический двигатель. Он может работать в режиме демпфирующего и упругого элемента. Работой управляет микропроцессор. Подвеска такого типа устанавливается вместо штатных амортизаторов. Уникальность конструкции заключается в практически безотказной работе. Плюс ко всему в ней заложен высокий уровень безопасности. Если по какой-то причине на подвеску перестанет подаваться питание, система сможет перейти в механический режим благодаря электромагнитам. Наиболее популярными производителями таких подвесок являются Delphi, SKF, Bose.
Подвеска ВАЗовской «шестёрки» не выделяется своей сложностью. Поэтому и отремонтировать её под силу владельцам этого автомобиля. Определить и устранить неисправности можно ознакомившись с пошаговыми инструкциями. При появлении первых признаков неполадок, с ремонтом затягивать не стоит, поскольку повышенному износу будут подвергаться и другие элементы подвески.
Данная процедура должна проводиться как можно чаще – примерно каждые 10 тыс. км. пробега. На автомобиле ВАЗ-2106 передняя подвеска нуждается в постоянном контроле, к сожалению, это наиболее уязвимый узел. Вывешиваете колесо, снимаете защитный колпачок, после чего вам потребуется расконтрить гайку на ступице. И лишь после этого нужно, воспользовавшись ключом на 27, выкрутить или вкрутить гайку. Зависит это от того, в какую сторону требуется проводить регулировку.
Заметьте: усилие, прикладываемое при затяжке, должно быть слабым. Кроме того, после затяжки необходимо сделать примерно шестую-седьмую часть оборота в обратном направлении. Дело в том, что в ступице установлены конусные подшипники, которые легко разрушаются при попытке затянуть с силой. Зато они способны выдержать большие нагрузки за счет того, что площадь контакта обоймы и роликов немаленькая.
