Снятие рулевой рейки, демонтаж своими силами

Содержание

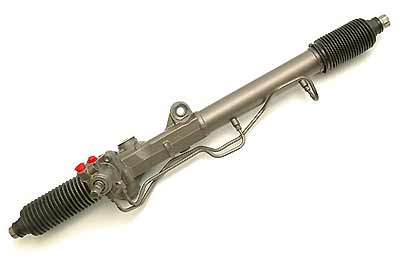

Конструкция рулевой рейки

Основными неотъемлемыми элементами рейки являются:

  • картер;
  • зубчатый вал;
  • опорная втулка;
  • золотниковый механизм.

Для того чтобы отремонтировать рулевую рейку необходимо не только специальное оборудование, но и достаточный опыт, поскольку процесс ремонта довольно-таки сложный. Непосредственно ремонт рейки предполагает следующие этапы:

  • разборка рейки, промывка и дефектовка деталей;
  • детали, не подлежащие восстановлению, заменяются;
  • производится чистка и проверка зубчатого вала рейки;
  • выполняется замена сальников, пыльников, колец и других деталей.

Как определить, что рейка неисправна

Блок управления немецким авто крайне надежен, но иногда его элементы ломаются. На неисправности, необходимость ремонта рулевой рейки Audi A4 указывают следующие признаки:

  • реакция колес на рулевые команды водителя замедлена;
  • рулевое колесо люфтит;
  • на неровной дороге четко ощущаются стуки в руле.

обнаружив указывающие на некорректную работу рулевого управления признаки, необходимо как можно быстрее направиться в сервис. Исправить ситуацию может только ремонт.

Диагностируем состояние рулевой рейки самостоятельно

Функция рулевой рейки – передача вращения руля к колесам. Рулевая рейка – основной инструмент управления автомобилем. Если появилась неисправность, послушность автомобиля снижается при ударных нагрузках и езде по неровной дороге. При суровой эксплуатации техники пробег 210-240 – предельный износ рулевой рейки, которая теперь требует замены, ремонта.

Как определить неисправность

Для определения неисправности рулевой рейки присматриваемся к следующим аспектам:

  • неровности и повороты сопровождаются характерным стуком в области рулевого механизма;
  • ухудшение управляемости при движении на высокой скорости, когда машину немного подкидывает из стороны в сторону;
  • увеличенный рулевой люфт;
  • тяжелое или рывковое вращение руля;
  • для возвращения руля в первоначальное положение докручиваем его самостоятельно;
  • характерный шум ГУР насоса, когда вращаем руль;
  • Бачок гидроусилителя отмечаем падение масла;
  • Масло подтекает рядом с рейкой.

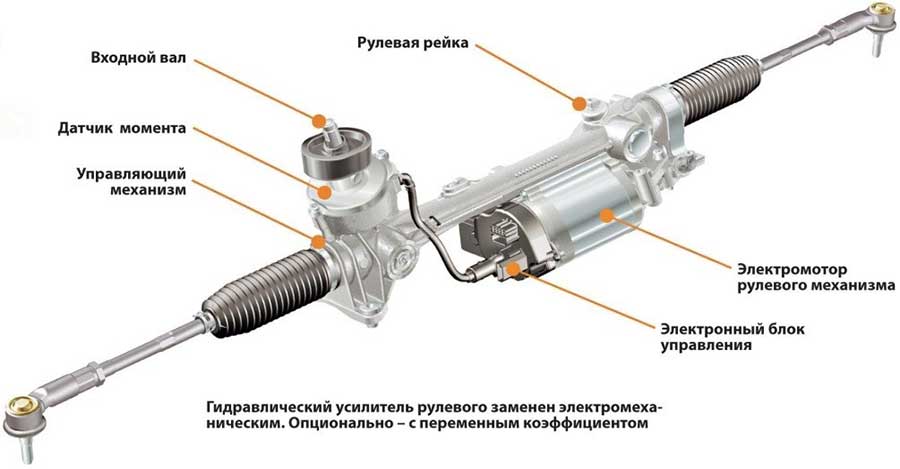

Если автомобиль оборудован электроусилителем, проверяем, не отказал ли в работе электродвигатель. Вероятно, замкнулась цепь или окислились контакты в разъемах. Также перегорают предохранители, в результате чего отмечаем «тяжелый» руль.

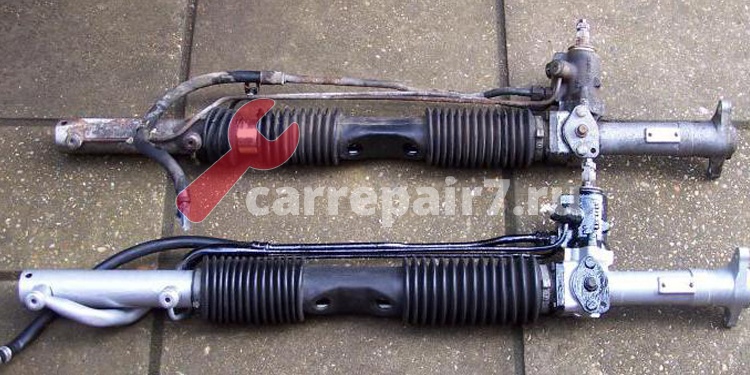

Характерные признаки неисправности рулевой рейки

Характерные признаки неисправности рулевой рейки

Самый характерный признак неисправности рулевой рейки – это стук. Характерный, к тому не совсем приятный стук доносится из-под передней оси машины. Поначалу данный стук почти незаметен, однако со временем интенсивность значительно увеличивается.

Через некоторое время данные стуки начинают отдавать в руль. Уже после этого передвижение по неровным дорогам, резкие повороты очень опасны. В такие моменты подергивания руля очень ощутимы.

Что делать, чтобы вас не обманули в автосервисе? Как его избежать, кликните на любой из мессенджеров ниже,чтобы узнать 5 простых способов как избежать обмана

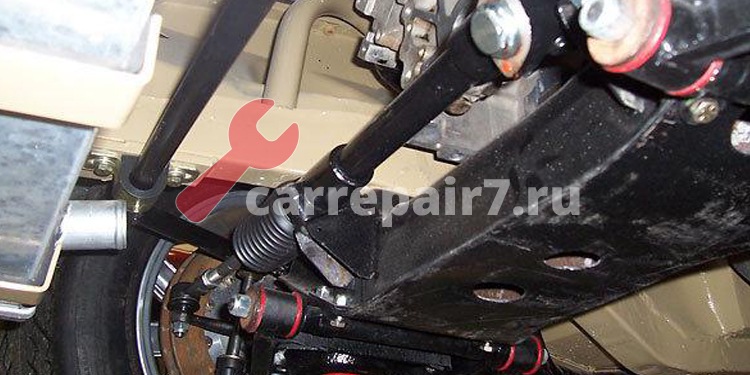

стук рулевой рейки

Важный момент в том, что характерные признаки неисправности рулевой рейки наблюдаются только на маленьких ямках. А вот глубокие ямы автомобиль проезжает без явного стука. В таком случае большая вероятность того, что узел пришел в непригодность, и нужно будет произвести замену рулевой рейки своими руками.

Еще один сигнал о неисправности рулевой рейки – тугая работа самого узла. Проявляется это обычно в том, что крутить руль становится тяжело лишь только в одну сторону. Также под машиной, после стоянки, может наблюдаться течь масла, которая наблюдается на самом узле и на асфальте, и гул в ГУР. Этими симптомами не стоит пренебрегать, т.к. говорит о том, что автомобилем в скором времени будет недопустимо использовать. Может привести к плохим последствиям, вплоть до ДТП. Такая неисправность характерна для гидравлических механизмов. В большинстве случаев, выход из строя рулевой рейки связано с неисправностью уплотнителей и шток.

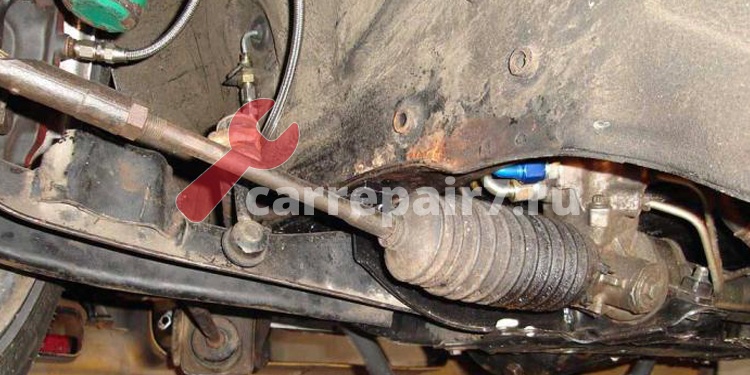

масло на рулевой рейке

Люфт колеса – еще одна характерная черта неисправности рулевой рейки. Определить это просто. Достаточно ухватиться руками за колесо и подергать его в разные направления. Люфт должен быть ярко выраженным и хорошо ощущаться руками. В таком случае руль может свободно вращаться вправо-влево на малой скорости. Исчезает острота и отклик при повороте руля водителем. Самый лучший выход из данного положения – замена рулевой реки своими руками.

Частая поломка рулевой рейки связана с повреждением сухаря.

Основная причина того, что данный узел вышел из строя, связана с тем, что водитель любит быстро ездить по плохим дорогам.

Наезд на препятствие на скорости, резкие торможения, изношены пыльники – это может стать причиной неполадки рулевой рейки. Черезтрещины в пыльниках внутрь попадает грязь, песок, где смешивается с маслом. Тем самым ускоряя рейки и опор.

Необходимо знать и помнить, что не стоит в холодное время оставлять надолго автомобиль с вывернутыми в одну сторону колесами. Гидравлика может быстро сломаться.

Важно помнить, что эксплуатация автомобиля с неисправной рулевой рейкой небезопасно. Приводит к потере управления автомобиля. При выявлении поломки необходимо незамедлительно приступить к устранению.

Рекомендуем:  Своими руками Лада Калина универсал — отзывы и Бортжурналы на DRIVE2

Когда требуется замена?

Основными признаками того, что рулевая рейка Ауди требует ремонта или замены являются:

  • Неестественный стук, усиливающийся во время езды по неровному дорожному покрытию;
  • Необходимость прикладывать усилия во время поворота рулевого колеса;
  • Самопроизвольное вращение руля;
  • Руль плохо возвращается в центральное положение после выхода авто из поворота;
  • Чрезмерная чувствительность машины к действиям водителя;
  • Угол поворота колес не соответствует углу поворота руля;
  • Значительное падение уровня жидкости в бачке ГУРа.

Своевременная реакция на данные неполадки и обращение к квалифицированным специалистам для их устранения позволит предупредить еще более сложные и дорогостоящие поломки узла.

В основном, рулевая рейка Audi «страдает» из-за агрессивной манеры езды, внешних агрессивных воздействий, использования некачественных ГСМ, ряда прочих причин. Ввиду интенсивной нагрузки на точки сцепления шестерней и зубчатой основы, данные элементы чаще всего подвергаются механическому износу, истиранию и разрушению. Неполадки можно устранить следующими способами — регулировкой оптимального расстояния между рейкой и шестернями, заменой поврежденных составляющих или заменой всего узла.

Снимаем рулевую рейку

Для удачного снятия рулевой рейки следуем пошаговой инструкции.

  1. Поднимаем авто на подпорки с передней части и снимаем колеса.
  2. Выпрессовываем рулевые наконечники, которые находятся в цапфах поворотного кулака при помощи специального съемника.
  3. Снимаем реечный экран теплозащитного назначения.
  4. Если установлен гидроусилитель, откручиваем шланги, в которых подается и обрабатывается масло. Заранее подставляем емкость, чтобы аккуратно слить жидкость.

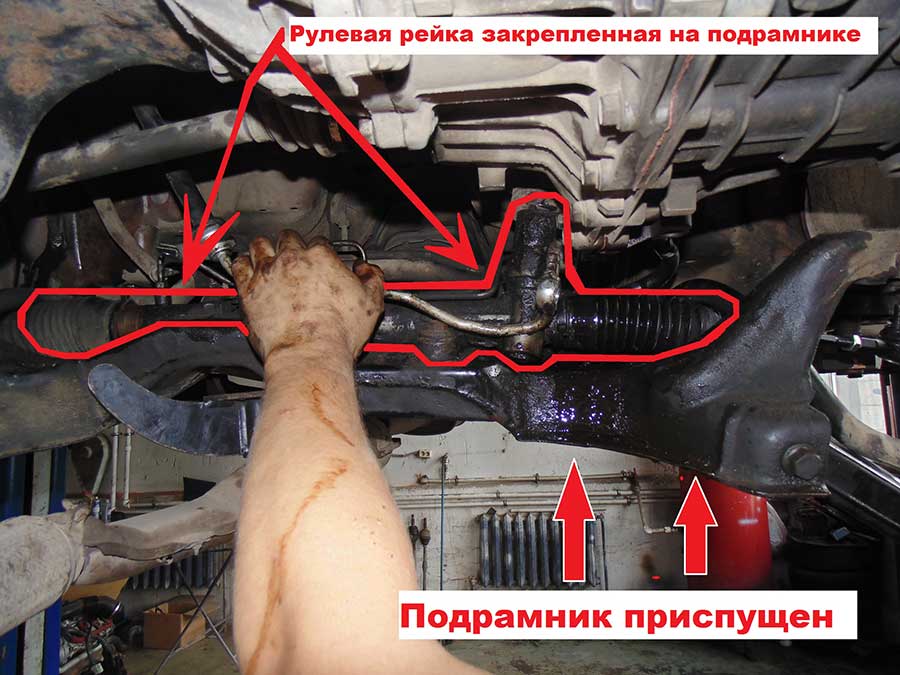

  5. Откручиваем болты, которые крепят рулевую рейку от подрамника или моторного щита, что определяется маркой автомобиля.
  6.
  7. Слегка ослабляем стяжной болт, который стягивает карданное соединение и рулевой вал.
  8. Чтобы высвободить шлицевый соединитель, вытягиваем рейку в направлении рулевого вала. Рейка не всегда легко идет, поэтому используем молоток и небольшим ударом сбиваем ее с места.
  9. Вытаскиваем рейку через арку колеса (левая или правая – определяем компоновкой пространства под капотом).

Каждый автомобиль имеет свое подкапотное пространство. Если мешает подрамник, откручиваем задние болты с опорой двигателя. Далее отводим подрамник ниже и вытаскиваем рулевую рейку. Полностью подрамник не снимаем – это достаточно трудоемкий процесс.

Ремонт или замена?

Замена неисправной рулевой рейки проще, чем ремонт, но выше по стоимости. Если рассматривать новую оригинальную рейку на Ford Focus II 2009, стоимость 800 евро. Копия же обойдется в 350 евро.

Комплект, чтобы отремонтировать рулевую рейку для этого автомобиля, оценивается в 40-50 евро. Осталось докупить хомуты и пыльники, что обойдется ориентировочно в 10 евро. Чтобы снять и отремонтировать рулевую рейку готовим гаечные ключи в наборе. Для сбора и разбора рейки не обойтись без специального инструмента, который докупается отдельно.

Снять рулевую рейку своими руками, используя гараж и подручные инструменты выгодно, но не надежно. Поэтому снятие рейки лучше проводить в специализированном автосервисе, в условиях, где имеется подходящий комплект для снятия, ремонта и восстановления работоспособности проблемных элементов рулевой рейки. Экономия очевидна но тем не менее, оцениваем свои силы, чтобы оправдать предстоящие затраты сил, эмоций и времени.

Возможен ли недорогой ремонт рулевой рейки

Выполнить качественно, по доступной цене ремонт смогут мастера техцентра Audi A4  «ВАГ Автосервис» в Москве. На СТО есть запчасти ко всем моделям Ауди.

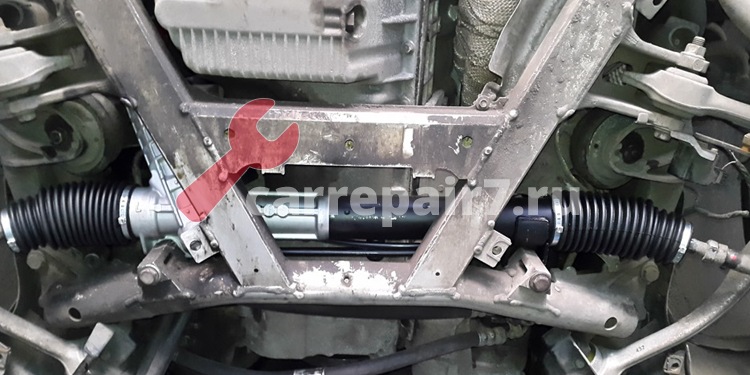

Как заменить рулевую рейку своими руками?

Как заменить рулевую рейку своими руками?

Если имеются серьезные повреждения поверхности рулевой рейки, зубчатого механизма, то необходима замена рулевой рейки.

Прежде чем приступить к выполнению работ следует прочесть инструкцию по замене рейки к вашему автомобилю. К тому же, за сутки до начала работ мы рекомендуем побрызгать WD-40 на все болты и гайки, чтобы в последующем их было легче открутить.

замена рулевой рейки

  1. Установив авто на ровную поверхность затяните стояночный тормоз. Под задние колеса мы рекомендуем что-нибудь подложить, например, кирпичи.
  2. Руль выставляется в нейтральное положения. И по очереди ослабляются колесные гайки. Поднимается машина на домкрате и снимаются передние колеса.
  3. Следующим шагом снимается абсорбер, тем самым открывая доступ к рулевой рейке.
  4. Затем переходим к откручиванию наконечников. Выбивать наконечники можно в последующем молотком. Однако стоит это делать, если собираетесь менять наконечники вместе с рулевой. Иначе лучше воспользуйтесь съемником.
  5. Откручиваются крепежные гайки на хомуте, удерживающие рулевую рейку. И снимается хомут.
  6. Рулевая рейка свободна, остается только ее вытянуть. Удобнее всего это производить со стороны пассажира.
  7. Затем на ее место необходимо установить новую, выполняя шаги в обратном порядке.
Рекомендуем:  Штрафы за отсутствие страховки

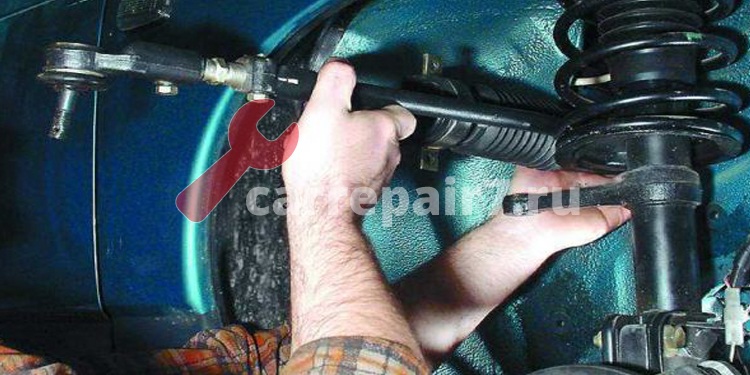

вытаскиваем рулевую рейку

Стоит помнить, что после замены рулевой рейки своими руками необходимо произвести регулировку развал-схождение самостоятельно либо на СТО.

Какие инструменты потребуются для работ

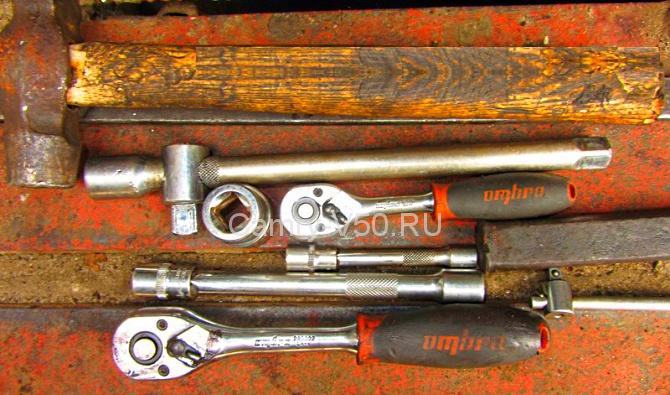

Требуемые инструменты

Требуемые инструменты

Для того чтобы сменить вышедший из строя или плохо функционирующий механизм, необходимо заблаговременно подготовить определенный набор инструментов:

  • деревянные подпорки;
  • жидкий ключ;
  • тонкая отвёртка;
  • средний молоток;
  • набор торцевых ключей и комплект головок с трещоткой;
  • съёмник для наконечников.

Подготовительные мероприятия

Перед тем как что-либо поменять настоятельно рекомендуем ознакомиться с сервисным мануалом, где последовательно описан весь процесс и советы по его выполнению. Как правило, в первую очередь необходимо выполнить 3 шага:

  1. Машину следует установить на максимально ровный участок, а после этого заблокировать стояночный тормоз. Для фиксации транспортного средства под колеса необходимо подложить кирпичи.
  2. Руль устанавливается в нейтральное положение.
  3. Затем необходимо ослабить гайки колёс, причём делать это необходимо поочередно.

Ослабление колёсных гаек

Ослабление колёсных гаек

Завершив предварительные работы, автомобиль ставят на домкрат и с одной из сторон снимают колесо. После чего машина опять опускается, но уже на подставленные деревянные опоры. Аналогичным образом следует снимать колёса и с другой стороны. Описанные шаги направлены в первую очередь на то, чтобы получить доступ к рулевым наконечникам, что в разы упростит снятие рулевой рейки.

Совет! Перед отвинчиванием болтов, они очищаются щёткой по металлу и обрабатываются WD-шкой.

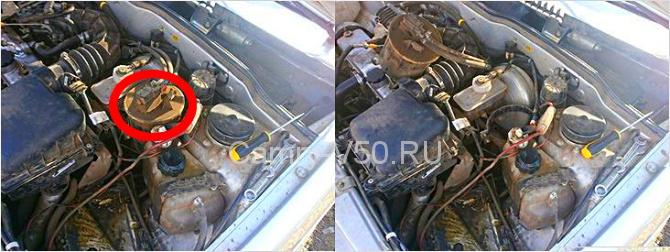

Отвинчиваем абсорбер

Отвинчиваем абсорбер

Пока жидкая консистенция уничтожает ржавчину, имеет смысл заглянуть под капот и освободить зону для доступа к проблемному механизму. Для того чтобы снять рулевую рейку необходимо извлечь сирену сигнализации и газового адсорбера, предварительно отвинтив соответствующие клеммы. Извлеченные решения убираются, дабы не мешать.

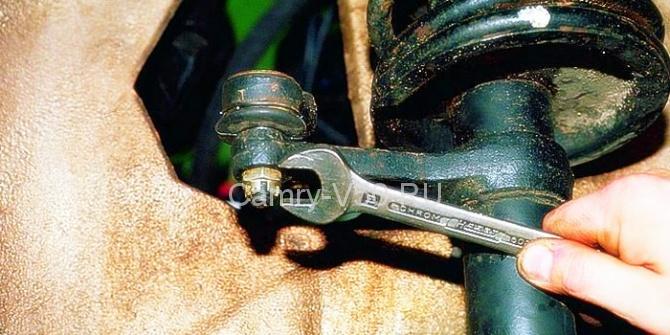

Демонтаж наконечников

Специалисты акцентируют внимание на том, что очень часто рулевая рейка заменяется вместе с наконечниками. Они демонтируются при помощи обычного съёмника или выбиваются молотком. При помощи пассатижей вынимается шпонка из гайки крепления, после чего она откручивается.

Снимаем рулевые наконечники

Снимаем рулевые наконечники

Под резиновый уплотнитель следует вставить вилкообразное крепление, а верхнюю часть пальца завести на основание болта наконечника. Гайка съёмника подкручивается до максимума, а после молотком проводится удар по стоечному креплению, благодаря чему наконечник можно без проблем извлечь. Снятие и установка всех элементов должна проводиться предельно аккуратно.

Снятие рейки: пошаговая инструкция

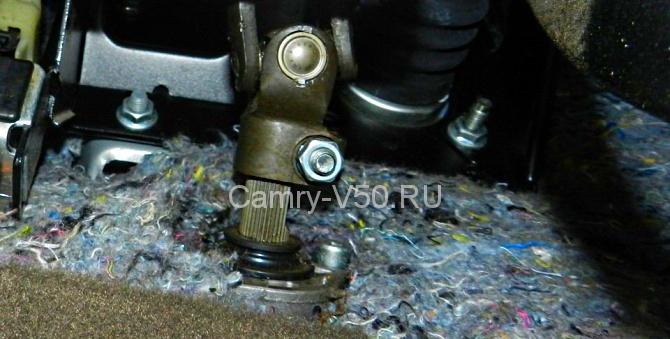

Стопорный болт рулевого кардана

Стопорный болт рулевого кардана

Как снять рулевую рейку, вне зависимости от модели автомобиля? Работы проводятся в 4 этапа.

  1. Крестовины крепления ослабляются (для доступа к ним следует заглянуть под тормозную педаль внутри салона автомобиля). Для его освобождения достаточно отвинтить всего 1 гайку, поскольку механизм крепления реализован по принципу хомута.
  2. Проводя восстановление или ремонт рулевой, необходимо вернуться в зону под капотом и при помощи рулевой освободить хомутные фиксаторы.
  3. Проделав простые манипуляции, рейка окончательно освобождается, достаточно просто снять ее: возьмитесь за основание корпуса обеими руками и начните аккуратно и медленно расшатывать, параллельно подтягивая ее к себе.

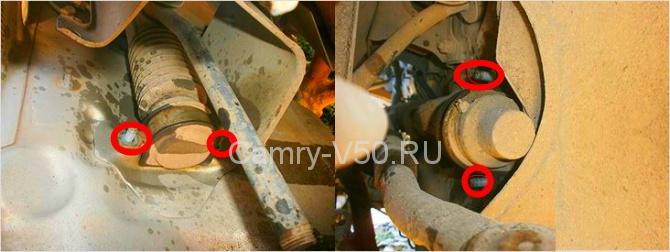

Производим снятие рейки

Производим снятие рейки

4.После отсоединения всех фиксаторов и креплений, необходимо вытащить рулевую рейку, воспользовавшись отверстием в арочном колесном пространстве: проверните ее сначала влево, а затем вправо (как получится), дабы в конструкционную выемку попал шлицевой вал.

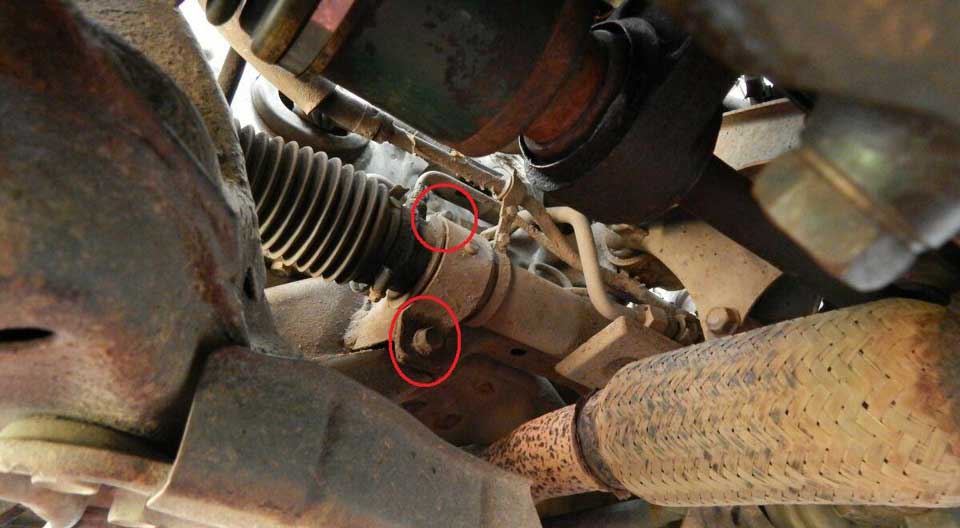

Демонтаж рейки

Демонтаж рейки

Мастера рекомендуют проводить работы максимально аккуратно. Замена рулевой рейки не должна привести к повреждению электропроводки или топливного шланга. Без помощника здесь не обойтись. Установка новой рейки начинается исключительно по факту излечения старой.

Свой процесс по монтажу нового механизма проводят в обратном порядке. При помощи графитовой смазки или обычного солидола обрабатываются посадочные участки шпилек, они же очищаются щёткой. Чтобы тяга в автомобиле не падала, открываются все заглушки в новой рейке, и они наполняются литолом.

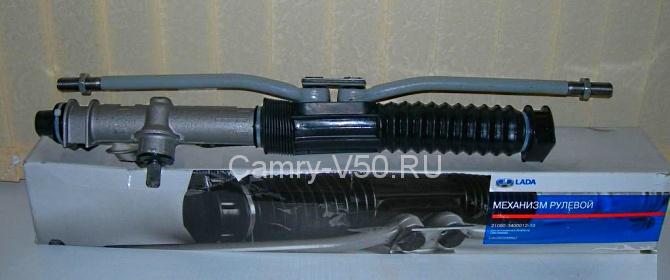

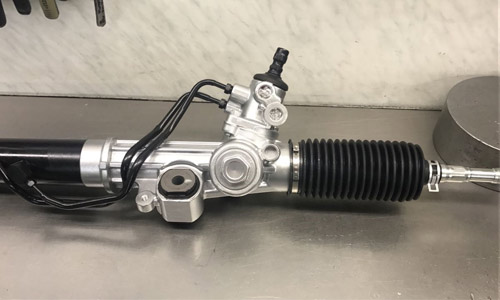

 Новая рейка рулевая

Новая рейка рулевая

Рейку вращают вокруг своей оси, но плавно, дабы исключить вероятность повреждения проводки.

Обратите внимание! Без дополнительных рук помощника не обойтись при креплении рулевого «червяка» к шпицевой части. Один человек должен находиться в салоне и непосредственно соединять механизм с хомутом, а второй – направлять его снаружи.

Настоятельно рекомендуем посмотреть тематическое видео о собственноручном снятии рулевой рейки, представленное ниже.

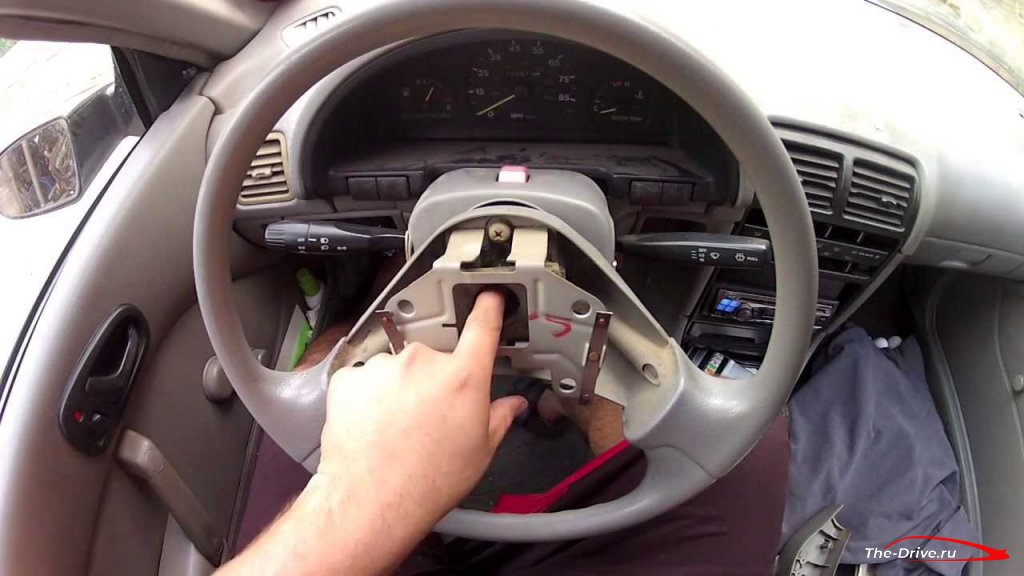

Полное руководство о том, как снять рулевое колесо

Правильное руководство поможет вам снять руль с вашего автомобиля и сэкономить деньги, которые были бы потрачены на профессиональное обслуживание. Это простое в применении руководство гарантирует, что вы все делаете правильно, и после этого не будет никаких шансов на неудачу.

Необходимые инструменты

Хотя рули у разных выглядят по-разному, процесс снятия руля более-менее одинаков. Прежде чем пройти процедуры снятия руля, соберите эти инструменты:

  • Защитные перчатки
  • Набор инструментов, включая отвертки
  • Защитные очки



Пошаговые процедуры

Прежде чем продолжить, помните, что безопасность превыше всего. Нет необходимости рисковать, если у вас нет необходимых навыков. Доверьте эту задачу профессионалу.
Однако, если вы все же решите снять рулевое колесо, припаркуйте автомобиль на ровной поверхности, направив колеса прямо, чтобы он оставался в прямом положении. Включите аварийный тормоз и заглушите двигатель. Ваша машина готова.
Вот необходимые шаги, которые нужно выполнить, чтобы снять рулевое колесо:

Рекомендуем:  Аренда автобетононасоса: что учитывать при выборе техники?

Снимите отрицательный аккумуляторный кабель.

Это первый шаг. Это предотвратит любое короткое замыкание при замене рулевого колеса. Отсоедините подушку безопасности, расположенную посередине рулевого колеса.

Снимаем крепежные болты.

Осторожно сняв подушку безопасности, найдите крепежный болт или гайку рулевого колеса. Если рулевое колесо удерживается монтажным болтом, съемник для колес не требуется.
Поверните рулевое колесо на 90 градусов и отверните болт против часовой стрелки. У большинства автомобилей есть блокировка рулевого управления, которую необходимо разблокировать, чтобы сделать процесс разблокировки беспрепятственным. Использование пневматического пистолета облегчит этот процесс. Однако, если у вас его нет, используйте головку или скобу для крепления колеса, чтобы ослабить болт.

Вытащите руль.

После откручивания болта внимательно осмотрите резьбу, чтобы убедиться, что вы не повредили ее при снятии рулевого колеса.
Теперь крепко возьмитесь за руль и обеими руками потяните наружу с равным усилием. Если рулевое колесо сопротивляется, измените положение рук и попробуйте потянуть еще раз, покрутив и немного повернув его. Рулевое колесо выйдет из вала. Вот как снять руль.

Проверить проводку и прочее.

Следите за индикатором выравнивания, который вам понадобится во время повторной установки колеса. Индикаторная отметка вверху. Если вы не заметили отметки, создайте ее для справки. (Примечание: некоторые шлицы вала содержат плоское пятно, которое служит маркировкой.)
Когда колесо освободится, выведите проводку, разъемы и клеммы через отверстие для доступа, расположенное в центре рулевого колеса.

Осмотрите руль.

Осмотрите рулевое колесо на предмет повреждений. Собираясь заменить, проверьте схожесть с новым агрегатом.
Блок часовой пружины состоит из пучка проводов, которые остаются прикрепленными к рулевому колесу, когда вы поворачиваете его в любом направлении. Вы должны быть осторожны при обращении с этим устройством. Не поворачивайте его, когда рулевое колесо не прикреплено.


Будьте осторожны при снятии и повторной установке рулевого колеса.

Установите колесо на место.

Когда это колесо будет готово после ремонта или у вас есть новое рулевое колесо, готовое к установке, соедините его с проводкой и разъемом, которые выходят через отверстие для доступа на рулевом колесе.
Удерживая совмещение с индикаторной меткой, установите рулевое колесо на вал колесной колонки и осторожно нажмите. Выравнивание поможет вам в будущем избежать несчастных случаев за рулем.
Возьмите крепежный болт и нанесите на него тонкий слой Loctite Blue. Это поможет крепежному болту плотно остаться на месте. Вставьте крепежный болт рукой. Это предотвратит перекрестную нарезку. Затяните болт в соответствии с рекомендациями производителей. Это последний этап установки рулевого колеса.

Сделайте последнюю проверку.

Вот как снять рулевое колесо, осмотреть его и установить заново. Перед поездкой проверьте еще раз прокладку проводов и затяжку болтов.
Завершение
Информация о снятии рулевого колеса сэкономит вам много денег. Все, что вам нужно сделать, это следовать инструкциям этого руководства и действовать соответственно. Также будьте осторожны при обращении с компонентами, потому что даже незначительное повреждение может привести к дорогостоящему ремонту.

Производители рулевых реек

Также хотелось бы немного остановиться на производителях рулевых реек для автомобилей ауди. Рейки на ауди устанавливались от ZF, Koyo и SMI. Рулевые рейки от ZF в целом хоть и надежные, но подвергаются коррозии из-за появления конденсата. В результате сальники приходят в негодность. Рейки от Koyo и SMI меньше подвержены воздействию коррозии, но картер данного узла характеризуется повышенным износом. Неисправность проявляет себя в виде закусывания рулевого колеса при повороте в одну из сторон, а возможно и в обе. Устранить проблему можно ремонтом либо заменой картера.

Если говорить о возможности восстановления реек, то компания ZF в отличие от Koyo и SMI на свою продукцию предлагает комплектующие, что дает возможность выполнить заказ необходимой детали. Столкнувшись с ремонтом рулевой рейки предпочтение лучше отдавать восстановленным, чем б/у, которые куплены, например на разборках. В первом случае вам дадут хоть какую, но гарантию. Теперь в случае возникновения вышеперечисленных неисправностей вы будете знать, что необходим ремонт рулевой рейки и как с любой другой деталью затягивать с ним слишком не стоит.

И в заключение…

Работа по замене рулевой рейки своими руками достаточно проста и не нужно особых навыков и умений. Основной момент в том, чтобы четко следовать инструкции, и выполнять работы в нужной последовательности.
