Система охлаждения нового образца

Последовательность ваших действий в этом случае такова:

Прежде всего, в целях безопасности отключаем минусовую клемму аккумулятора. Сливаем охлажденный тосол или антифриз, предварительно нужно открыв крышку расширителя. Для слива жидкости понадобится емкость объемом 4-5 литров.
Теперь, открутив две гайки, снимаем дворники с автомобиля.
Затем демонтируем освободившуюся защитную пластиковую накладку под лобовым стеклом, крепящуюся на 2-х гайках и 4-х саморезах.
Для доступа к печке снимаем жабо автомобиля, открутив 5 саморезов, 1 винт и 2 гайки, располагающихся снизу, посередине жабо, в районе рулевой рейки.
Для того чтобы вынуть печку, снимаем желтую поперечную распорку, если таковая имеется, а также изогнутую гофру воздушного фильтра.
Стягиваем дроссели с патрубков радиатора.
Затем отсоединяем от клемм печки все электрические провода.

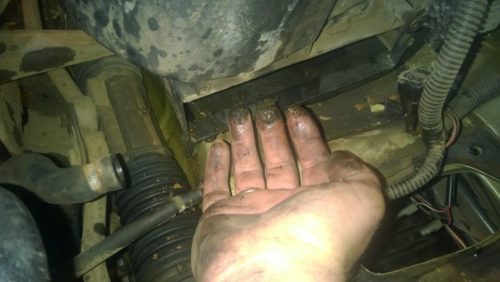

У рулевой рейки откручиваем 2 гайки, которые фиксируют печку, 1 гайку крепящую печку к корпусу.
Окручиваем 3 самореза, соединяющих две половины печки.

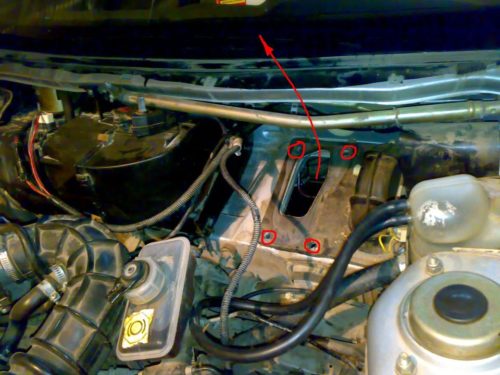

Вынимаем, раскачивая правую часть печки, отведя ее предварительно вправо.

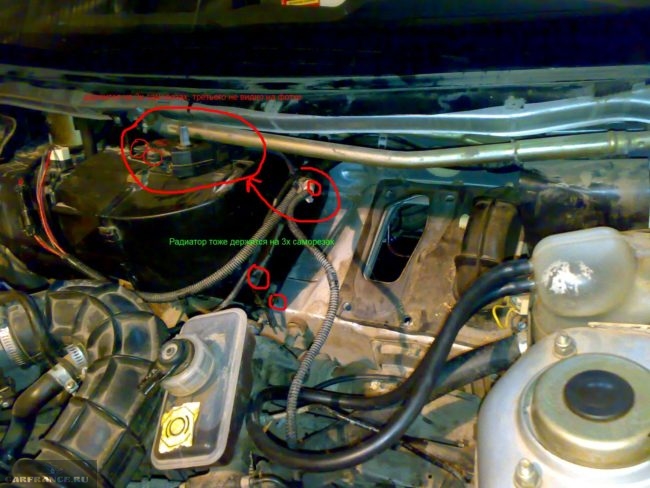

Радиатор в снятой половине печке крепится с помощью 3 винтов. Вынимаем его и меняем на новый, не забывая надеть поролоновый уплотнитель. Проверяем работоспособность вентилятора, при необходимости ремонтируем его или меняем на новый.
Перед установкой сборкой желательно промыть шланги подвода охлаждающей жидкости проточной водой.
Сборка проводится в обратном порядке.

Алюминий VS Медь: какой радиатор выбрать?

Многолетним опытом эксплуатации радиаторов из различных материалов на отечественных автомобилях (в том числе на ВАЗ-2112), было замечено, что на его работоспособность не влияет материал, из которого он изготовлен. Одинаково хорошо греет как медный, так и алюминиевый прибор.

Единственным критерием при выборе радиатора является его оригинальность, поскольку только серьёзный производитель способен выпускать качественный продукт. Поэтому при покупке радиатора отопителя необходимо обращать внимание именно на этот критерий.

Итак, где именно находится радиатор печки ВАЗ-2112? В конструкции системы отопления салона радиатор, расположенный внутри корпуса обогревателя, занимая горизонтальное положение по отношению к центральной панели.

Снятие радиатора печки

Ваша первоочередная задача — избавиться от антифриза. Охлаждающую жидкость лучше слить в чистую емкость, если вы ее заливали недавно и она в хорошем состоянии. Это позволит потом залить ее обратно.

Сбросьте давление, открыв крышку расширительного бачка. Только перед этим дайте машине остыть.
Далее сзади модуля зажигания найдите пробку, которую нужно открутить.
Через отверстие у вас должно выйти около 4 литров охлаждающей жидкости. Потому емкость подготовьте соответствующего объема.
Или можно выполнить слив через расширительный бачок. Хотя этот вариант не особо удобен.

Слив охлаждающую жидкость, можно приступать к дальнейшему демонтажу радиатора. Но тут процедура зависит от того, с каким именно агрегатом мы имеем дело — нового или старого образца.

Рассмотрим оба варианта отдельно.

Старая печка

Снимается радиатор со стороны подкапотного пространства. Делается это следующим образом:

Демонтируйте резиновый уплотнитель жабо;
Под главным тормозным цилиндром найдите крепеж, который удерживает жабо. Открутите его;
Теперь открутите винты, которые удерживают правую сторону жабо. Всего их должно быть четыре штуки;
Отсоедините на жабо два небольших хомута. Они удерживают провода и шланги;
Плюсовая клемма и минусовой провод отключаются от вентилятора;
Левую сторону жабо немного продвиньте вперед, но полностью снимать не нужно. Вам достаточно будет открутить парочку крепежных элементов;
Ветровую накладку демонтируйте;
Если есть клемма датчика уровня охлаждающей жидкости, отключите ее;
С расширительного бака уберите шланг для пароотвода.

Снимаем теплоизоляцию

Далее поочередно нужно снять некоторые элементы. Действуйте строго в указанной последовательности.

Шланг от омывателя лобового стекла.
Дворники.

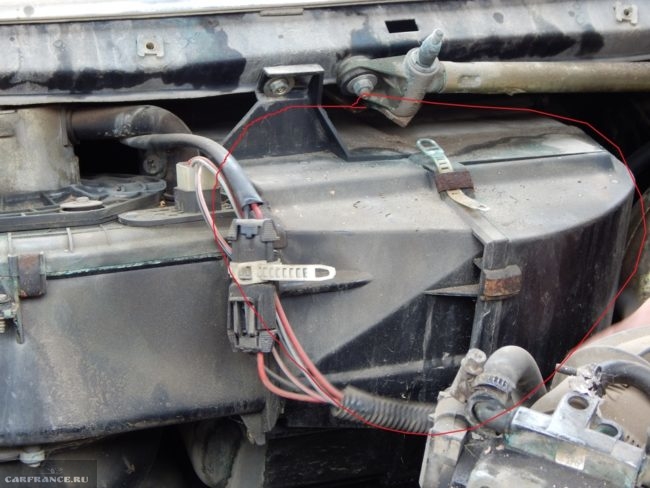

Накладка на ветровое стекло.Зажимы корпуса отопителя.
Передняя часть отопителя с вентилятором.
Фильтр салона.
Вторая часть корпуса вентилятор.
Все шланги (пароотвода, обратки и подачи).
Корпус радиатор.

Если имеющийся у вас радиатор выполнен из меди, наличие течи не говорит об обязательной замене. Его можно запаять. Только этот вопрос лучше доверить специалисту. Пусть вы заплатите больше денег, но решение будет грамотным и правильным

Так мы разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового агрегата или отремонтированного старого, убедитесь, что педаль пластикового корпуса от вентилятора попала в паз. Если этого не сделать, редуктор не способен будет изменять положение заслонки. Следовательно, никакого тепла внутри салона не будет.

Кроме того, эту пластиковую педальку лучше заменить на алюминиевую. Не дорого, легко, зато надежно и долговечно.

Новая печка

Если вы имеете дело с печкой нового образца, тут есть свои нюансы относительно фиксации отопителя к кузову.

Чтобы снять агрегат, вам потребуется демонтировать несколько элементов. А именно:

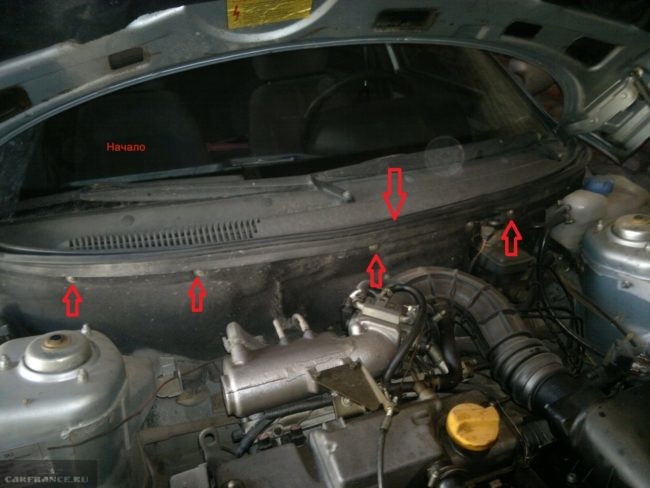

Снизу лобового стекла располагаются винты, средний из которых откручивается;
Также откручивается пара гаек, которые вы найдете немного выше впускного коллектора;
Обязательно демонтируется гайка, находящаяся слева от фильтра;
Если есть бачок с омывающей жидкостью для заднего стекла, тогда снимается он и воздушный фильтр.

Отопитель нового поколения отличается тем, что конструкция разъединяется. Это довольно легко сделать, чтобы получить возможность заменить радиатор печки.

Необходимый инструмент для замены на ВАЗ-2110

На десятках старых выпусков до 2003 года замена проходит немного сложнее, чем модернизированных 2110 выпуска после 2003 года, но как бы там ни было, для замены нам будут нужны такие инструменты и расходники:

ёмкость для слива антифриза (с широкой горловиной);
набор головок с угловым карданом, удлинителем и трещоткой;
набор отвёрток;
четыре новых винтовых хомута;
если планируется замена антифриза — новый антифриз;
радиатор печки соответствующей модификации (они не взаимозаменяемы).

Замена радиатора печки десятого семейства нового образца

Перед началом разборки сольём антифриз в приготовленную ёмкость — если не меняем жидкость полностью, достаточно будет слить её только из блока цилиндров, вывинтив пробку и подставив ёмкость под мотор. Если меняем — сливаем антифриз и из радиатора охлаждения.

Если полная замена антифриза не планируется, слить частично можно показанным на фото способом (крышка расширительного бачка должна быть закрыта).

Перед сливом снимаем пробку расширительного бачка и начинаем работу:

Жидкость слита, можно и нужно снимать расширительный бачок — ослабляем винтовые хомуты, снимаем шланги, отстёгиваем крепёж бачка.
Будет мешать уплотнитель капота, снимаем его.
Снимаем звуко- термоизоляцию с моторного щита. Для этого откручиваем крестовой отвёрткой все саморезы на изоляции сверху. Снизу изоляция крепится к кузову двумя болтами с головками на 10. Их удобнее откручивать высокой головкой с карданом и удлинителем.

Снимаем уплотнитель капота и обшивку.
Отстёгиваем пластиковые хомуты от листа изоляции.
Вынимаем обшивку.
Отключаем фишки от датчика уровня тормозной жидкости на пробке бачка.
Вынимаем шланг вакуумного усилителя из корпуса и отводим в сторону.

Шланг снимаем с этого штуцера.
Головкой на 17 и трещоткой откручиваем главный тормозной цилиндр, аккуратно отводим его вперёд, не отключая трубки тормозной магистрали.

Снимаем главный тормозной цилиндр.
Идём в салон и отключаем контактные разъёмы выключателя стоп-сигнала.

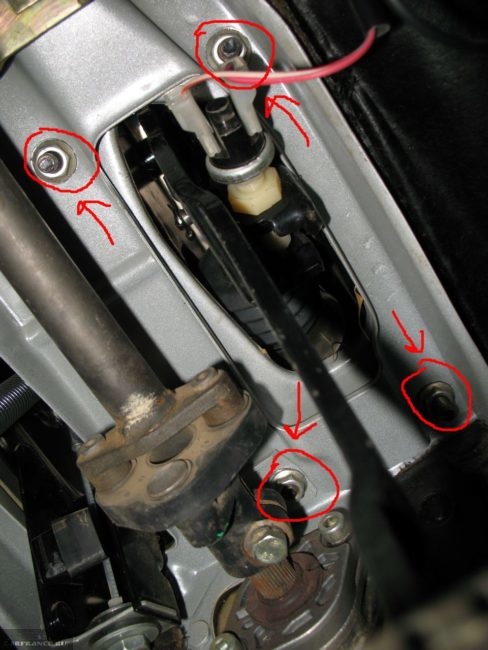

Высокой головкой на 13 откручиваем гайки крепления педали тормоза и вакуумного усилителя.

Отворачиваем гайки крепления педали тормоза.
Из-под капота вынимаем усилитель вместе с педалью. Для этого не обязательно снимать пластиковую накладку низа ветрового стекла, все снимается и без этого.

Поднимаем вакуумник и вытаскиваем педаль через это отверстие.

Убираем вакуумник в сторону.
Корпус отопителя нового образца собран из двух частей, что значительно упрощает его демонтаж. Достаточно открутить три самореза и снять сначала правую, затем левую части.

Снимаем кожух отопителя.

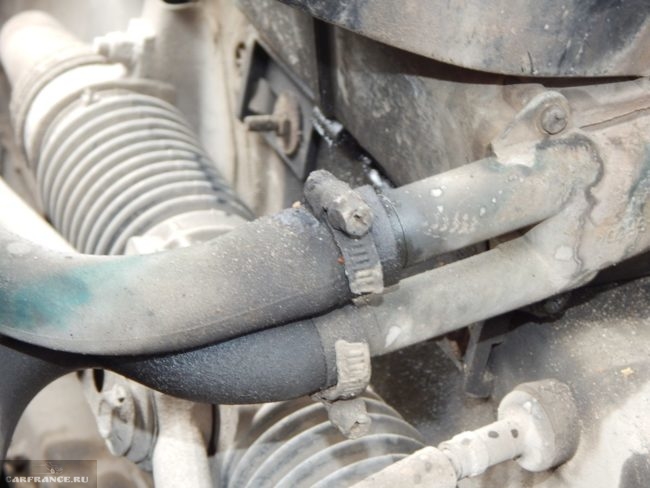

Получаем полный доступ к шлангам радиатора отопителя, раскручиваем винтовые хомуты вводного, выводного шлангов и одного пароотводящего.

Отсоединяем патрубки от старого радиатора.

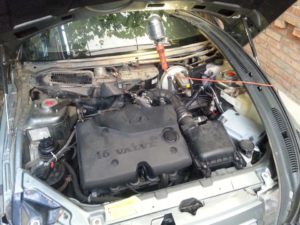

Радиатор фиксируется в четырёх точках — винт сверху у кромки стекла, две гайки на уровне коллектора и одна слева около фильтра. Откручиваем их.

Находим саморезы крепления радиатора и выворачиваем их.
Вынимаем старый радиатор, чистим-моем нишу от пыли и грязи, устанавливаем новый или отремонтированный старый. Сборка проходит в обратной последовательности.

Вытаскиваем старый радиатор.

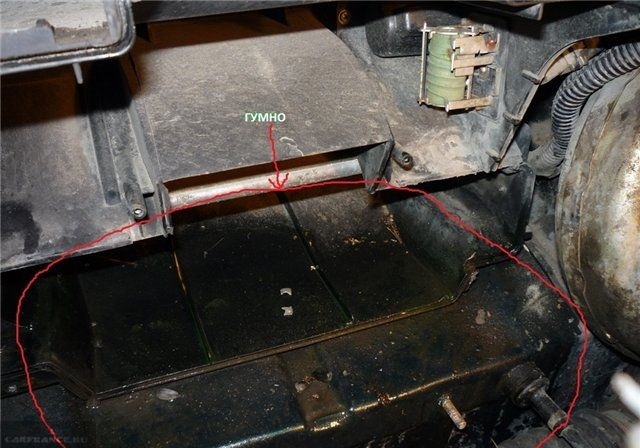

Вычищаем грязь из корпуса отопителя.

После сборки проверяем работу печки, патрубки должны быть горячими. Если они не нагреваются, в системе воздушная пробка, удаляем её и проверяем ещё раз.

Меняем печку 2110 старой модификации

Технология демонтажа радиатора отопителя ВАЗ-2110 старой конструкции немного отличается.

Так, после слива жидкости и отключения проводов вентилятора, нужно снять жабо, стеклоочистители и накладку лобового стекла. Отопитель держится на зажимах, из них нужно снять 4 штуки.

Снятие накладки ветрового стекла и зажимов корпуса отопителя.

После этого:

Откручиваем винты крепления салонного фильтра.

Откручивая винты, запоминаем их месторасположение (среди них 4 длинных).

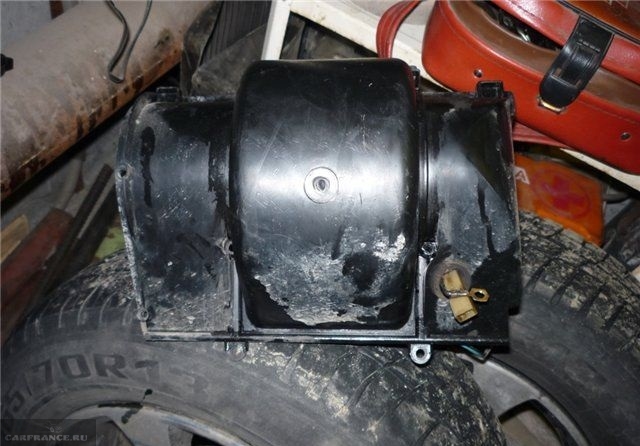

Снимаем вентилятор с частью корпуса.

Снимаем переднюю часть корпуса вместе с вентилятором.
Снимаем заднюю часть корпуса вентилятора.

Вытаскиваем корпус фильтра и заднюю часть корпуса вентилятора.

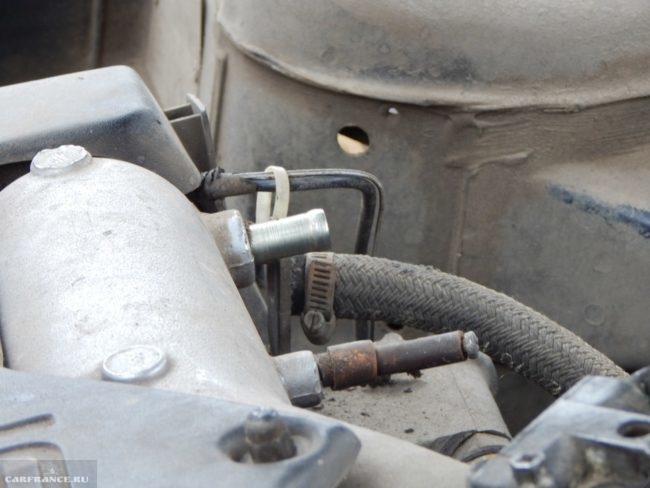

Ослабляем хомуты и снимаем три шланга (ввод, вывод и пароотводящий).

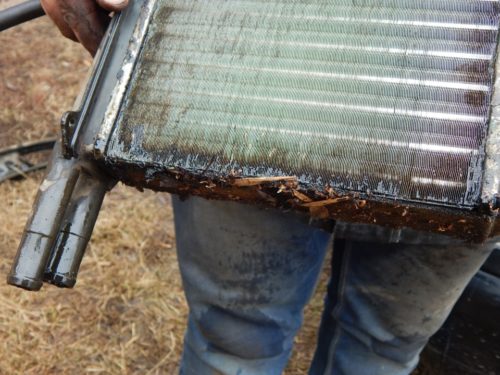

Отсоединяем шланги и вытаскиваем старый радиатор.
Вынимаем радиатор отопителя.

Как снять печку

Снятие печки на новых моделях ВАЗ-2110

Первым делом сливаем старый антифриз. Для этого сбрасывается давление в системе путём вскрытия расширительного значка. Далее находим блок управления зажиганием: за ним спрятана сливная пробка; выкручиваем, ожидаем полного удаления жидкости из устройства.

Радиатор держится на 4 элементах крепежа — винт под передним стеклом, два болта со стороны впускного коллектора. Также имеется гайка рядом с салонным воздушным фильтром — он также подлежит демонтажу. Водитель получает возможность практически беспрепятственно снять радиатор. Но так просто будет только обладателям рестайлинговых десяток (ВАЗ-21103).

Также рекомендуем прочитать статью нашего эксперта, в которой рассказывается об особенностях тюнинга ВАЗ-2110.

Снятие печки на старых моделях ВАЗ-2110

Со «старушками» 1996-2001 г. в. всё сложнее. Водителю придется снять дворники, а также магистраль подачи омывающей жидкости. Лишними будут также декоративная накладка под «лобашом», корпус отопителя, фильтр воздуха в салоне, вентилятор, гибкие шланги подачи тепла. Инженеры АвтоВАЗа явно не хотели, чтобы кто-либо ремонтировал печку самостоятельно. Лишь сняв все описанные детали, автовладелец получит доступ к радиатору отопителя салона.

Быстрый способ

Разозлённые «вазоводы» оказались не пальцем деланы и придумали, как снять печку на ВАЗ-2110 дорестайлингового образца. Также придётся потрудиться, но всё же меньше, чем при стандартном алгоритме.

Объясним, как снять печку на ВАЗ-2110 простейшим способом:

Слив тосол и отсоединив все патрубки, демонтируем расширительный бак.
Накладка-жабо также помешает, поэтому убираем её.

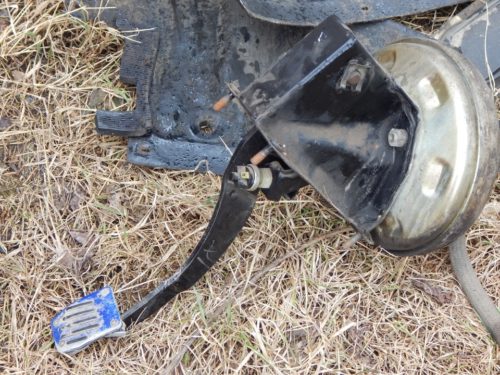

А теперь гвоздь программы: снимаем тормозную педаль вместе с вакуумным усилителем.
Перед ремонтником открывается чудесный вид радиатора, и теперь ничто не помешает извлечь его после удаления крепёжных элементов.

Используйте этот «лайфхак», если не хотите провозиться с ремонтом несколько часов.

Когда менять/снимать радиатор печки

Если есть свободных пару дней, то снимать можно довольно часто, если это приносит моральное удовлетворение. Если же мы меняем или снимаем радиатор, то должны быть объективные причины для этого. Поскольку печка нам нужна, чтобы греть, то и снимать ее будем, когда она не греет. Но для начала нужно убедиться, что дело именно в радиаторе. Даже сам факт течи антифриза может быть вызван совсем не радиатором, а патрубками отвратительного качества, которые деревенеют и трескаются через пару лет эксплуатации. Сложность в том, что печка надежно прячет свою конструкцию и отлично защищена от промышленного шпионажа, так что ни одна ее деталь не доступна врагам без разборки.

Поэтому, если антифриз стремительно уходит в салон или под капот в районе печки, нужно хотя бы попытаться установить причину течи. Течь ладно, а вот с беспочвенным отказом в работе отопителя сложнее. Причин может быть много:

воздушная пробка в отопительном контуре;
забитый радиатор печки;
забитый салонный фильтр, если он вообще есть;
забитые воздуховоды;
проблемы с электромоторчиком печки — не крутится, не создает давления, создает недостаточное давление;
неисправности по электрической части — электронный блок «климат-контроля», нарушение режимов работы рециркуляции воздуха, типичные неисправности включателей и регуляторов.

Если все-таки есть необходимость в замене именно радиатора, будем менять, только для начала его нужно выбрать.

Замена радиатора печки на Приоре без кондиционера и с ним. Это же АвтоВАЗ

Устройство теплообмена, представлено радиатором, посредством которого происходит нагрев внешнего воздуха, поступающего в салон;
Приводимый во вращение электродвигателем вентилятор, способствует циркуляцию воздуха в салоне;
Заслонка, регулирующая поток поступающего холодного воздуха;
Заслонки, регулирующая и распределяющая поток поступающего тёплого воздуха в салон.

Отключить массу автомобиля от аккумулятора;
Теперь можно приступить к снятию накладки ветрового стекла;
Рычаги стеклоочистителя будут мешать работе, поэтому их нужно демонтировать;
Также нужно снять пластиковые трубки подачи жидкости к форсункам;
Чтобы снять декоративную накладку ветрового стекла нужно вывернуть семь винтов её крепления;
После этого можно снять уплотнитель капота;
В средине накладки установлен винт, стягивающий обе половинки накладок;
Далее отвёрткой следует поддеть заглушки, которые закрывают винты, вывернуть их и снять накладку с кузова;
После этого следует приступить к снятию шумоизоляции моторного отсека, для этого следует вывернуть винты её крепления, а затем снять левую и правую накладки;
Теперь приступают к патрубкам, идущим к радиатору печки. Следует ослабить хомуты, и снять патрубки. Подставьте ёмкость под них, так как может пролиться тосол. Снятые патрубки следует заглушить доступным способом;
Далее следует отсоединить все разъёмы с проводами, которые идут к отопителю;
После этого понадобятся гаечные ключи. Торцовым ключом на «10» следует вывинтить три гайки, а одна гайка будет под ключ «8»;
Снятию отопителя мешает жгут проводов. Нужно снять держатель и отвести его в сторону вместе с проводами;
Теперь работа продолжиться в салоне машины. Понадобиться торцовый ключ на «13» для снятия кронштейна с педалью тормоза, который затем нужно сместить в сторону;
Доступ к отопителю открыт, его можно снять для ремонта и обслуживания;
Чтобы извлечь радиатор, необходимо крестообразной отвёрткой три винта, после чего он легко вынимается. Во многих случаях он бывает, загрязнён, поэтому его следует прочистить щёткой и продуть сжатым воздухом.
Установку производят в обратном порядке.

Снимается резиновый уплотнитель с накладки ветрового стекла;
После этого приступают к шумоизоляции моторного отсека. До некоторых винтов добраться непросто, наберитесь терпения, будьте внимательны и всё получится;
Теперь можно приступить к снятию поролоновой прокладки на патрубках;
После этого можно снять крышку радиатора из пластика, для этого нужно вывинтить три самореза;
Когда открывается доступ к патрубкам, можно приступить к их снятию. Сливать полностью тосол из системы не следует, можно подставить небольшую ёмкость и слить его из радиатора печки и расширительного бачка, а патрубки после этого заглушить.

Проверка правильности монтажа

Теперь можно залить в систему тосол или антифриз. Прогреваем мотор до тех пор, пока не включится вентилятор печки. Проверяем температуру в салоне при неодинаковых режимах отопителя, работу различного электрооборудования и приборной панели.

Читайте также: Примерный расход топлива на 100 км на ВАЗ-2112

Если после проведенного ремонта патрубки печки остаются холодными при включенном обогреве, то, возможно, в шлангах системы образовалась воздушная пробка.

Как снять и заменить радиатор печки на ВАЗ-2112 (старый образец)?

Течь жидкости охлаждения в салоне является прямой предпосылкой того, что необходимо поменять отопительный радиатор, поскольку он уже вышел из строя.

Заметим, что на моделях старше 2003 года установлена печка старого образца. Однако, ближе к концу этого года, машины уже комплектовали новым отопителем. Соответственно они имеют некоторые конструкционные различия, в связи, с чем снимаются и устанавливаются по-разному.

Замена радиатора на печке ВАЗ-2112:

Освобождаем систему от тосола, слив его через отверстие блока силового агрегата либо через расширительный бачок. При выборе второго варианта необходимо демонтировать модуль зажигания. Далее снимается крышка с бачка, а после чего откупоривается сливная пробка. В случае, когда в охлаждающей жидкости отсутствует осадок, то есть, она находится в чистом состоянии, её можно использовать повторно.
Необходимо снять уплотнитель капота, который находится рядом с жабо.
Фиксирующий жабо винт следует выкрутить, а после чего открутить винты крепления его верхней части.
Ослабить хомуты и снять все провода и шланги с жабо.
Обесточить электросеть автомобиля, сняв клеммы с источника питания.
В левой части жабо находятся два винта, которые следует выкрутить, чтобы отодвинуть элемент. При этом нет необходимости его снимать.
Снимаем накладку «лобовухи».
Потребуется снять клемму (если она имеется) с датчика контроля уровня жидкости в системе, а также пароотводящий шланг с расширительного бачка.
Снимается шланг с омывателя «лобовухи».
После выкручивания четырёх винтов необходимо снять дворники с накладкой лобового стекла.
Демонтируется вентилятор печки, а также скобы крепления её корпуса.
Из защитных кожухов воздухофильтра и вентилятора выкручиваются крепёжные винты.
Необходимо снять передний кожух обдува обогревателя и корпус салонного фильтра.
Снимается задняя часть кожуха вентилятора.
Магистраль пароотвода и шланг подачи тосола нужно отсоединить, предварительно ослабив их крепления.
Теперь радиатор отопителя можно снять.

Перед тем как установить новый радиатор, необходимо в корпусе печки вычистить его посадочное место. При сборке отопителя в обратной последовательности очень важно контролировать плотность всех соединений и правильное расположение деталей. Иначе обогреватель может попросту не функционировать, и тогда всю описанную последовательность работ придётся проделывать заново.

Что установить?

Марка Пекар

Используемые для ВАЗ 2110 радиаторы отопления принято делить на два типа:

Старого образца;
Нового образца.

До осени 2003 года на «десятую» модель устанавливали старые радиаторы, а затем начали предлагаться машины уже с новыми агрегатами. Разница между ними практически отсутствует, а вот ремонт отличается подходом и сложностью.

Помимо стандартного алюминиевого радиатора, на ВАЗ 2110 отлично подойдет медный аналог. Такой агрегат имеет меньшее количество ребер, зато характеризуется более эффективной теплоотдачей. От этого печка будет значительно лучше работать. Единственный недостаток медного радиатора — его стоимость. Идеальный с точки зрения установки именно на ВАЗ 2110 медный двухрядный радиатор, имеющий маркировку 2110-8101060, обойдется вам до 2000 рублей.

Если такие деньги тратить вы не хотите, но желаете получить эффективное устройство с высокими показателями качества, тогда выбирайте модель ДААЗ. Этот радиатор выполнен из алюминия, хорошо работает, а цена не превышает 1000 рублей.

Когда и какой радиатор печки ставили на ВАЗ-2110

До середины 2003 года на все десятое семейство ВАЗ устанавливали алюминиевые радиаторы ДААЗ с каталожным номером 2110-8101050.
После 2003 года на 2110 начали устанавливать радиаторы усовершенствованной конструкции. Его артикул — 2110-81010160-00.

Радиатор старого образца.

Радиатор нового образца.

Цены

Цена родного ДААЗовского радиатора не должна превышать тысячу рублей. Примерно за эти же деньги продадут радиаторы:

Лузар;
Kraft;
Pramo ЛРЗ;
Bautler;
Finord и ряд других производителей.

Все это алюминиевые теплообменники, поэтому цены на них не слишком высокие.

Алюминий или медь?

Медный радиатор обойдется дороже, но он того стоит.

Примерно вдвое дороже обойдётся хороший медный радиатор, но он того стоит: во-первых, теплоотдача меди выше, во-вторых, у медного радиатора высокая тепловая инерция (долго нагревается, зато медленно остывает), в-третьих, в случае повреждения, медный радиатор можно запросто реставрировать, почистить, заменить повреждённые элементы и это будет куда дешевле, чем менять радиатор печки на новый полностью.

А ещё медь практически не подвергается коррозии, если говорить в рамках срока эксплуатации автомобиля. Если мы определились с выбором, собираем инструмент, диагностируем систему отопления и меняем радиатор на ВАЗ-2110.

Конструктивные особенности

Радиатор печки ВАЗ-2110 полностью совместим с другими моделями этого семейства (2111, 2112). Это односекционный теплообменник с двумя патрубками для подключения. Устройство позволяет поддерживать комфортную температуру в салоне, подавая отфильтрованный горячий поток от двигателя. Также именно наличие отопительного радиатора исключает запотевание салонных стёкол.

Обязательно прочитайте статью нашего специалиста, в которой подробно описываются технические характеристики ВАЗ-2110.

Стандартные размеры: 160×50×290 мм. Производится из алюминия. Снаряженная масса — менее одного килограмма. На текущий момент запчасти описываемого типа выпускаются несколькими предприятиями. Самые известные — отопительные радиаторы ДААЗ, которые изначально использовались на ВАЗе. Также совместимые детали выпускаются под торговой маркой «Лузар». Если нет желания часто менять компоненты отопителя, обратите внимание на медные изделия, которые гораздо прочнее и обладают меньшей теплоотдачей.

Замена радиатора печки ВАЗ-2110 на медные аналоги производится по тому же алгоритму, что и установка штатного отопительного оборудования.

Технология замены отопителя ВАЗ 2110

Замена радиатора печки ВАЗ 2110 проходит довольно быстро, если снимать ее не так, как пишет инструкция, а вынимать его вообще без разборки всего корпуса, и уж тем более, без разборки салона.

Радиатор легко и просто вынимается в сторону вакуумного усилителя тормозов. для этого необходимо всего-навсего снять педаль тормоза вместе с усилителем, причем даже не нужно трогать главный тормозной цилиндр и прокачивать тормоза. Достаточно просто вынуть цилиндр из вакуумного усилителя, выкрутить два болта из салона на 17, которые крепят педаль и вакуумную камеру, снять или срезать старые шланги и предварительно слить немного антифриза до уровня радиатора. это примерно литр.

Естественно, что придется менять все хомуты, ставить новые патрубки, чтобы не рисковать старыми, но это нужно было бы делать и по стандартной процедуре замены. Вся работа по замене радиатора печки займет от силы час, единственный минус в этом способе — мы не сможем без демонтажа толком просичтить корпус печки изнутри, а там может быть много интересного. Дерзайте, и теплый салон десятки станет наградой за самоотверженный труд. Удачных всем дорог!

Замена радиатора печки ВАЗ 2110: инструкция
