Предохранители skoda octavia a5 и реле с описанием назначения

    Места установки БП и обеспечение доступа к ним

    Шкода Октавия А5, как и большинство автомобилей, укомплектовано двумя предохранительными модулями: в салоне и моторном отсеке машины. Чтобы до них добраться, много времени не потребуется. При необходимости осмотреть предохранители в моторном отсеке, необходимо просто открыть капот автомобиля и зафиксировать его.

    • Предохранительный блок располагается справа возле амортизационной стойки, если стоять перед авто и смотреть прямо на него.
    • Доступ к предохранителям осуществляется следующим образом: нужно сдвинуть две защелки на пластиковой крышке и потянуть ее на себя.
    • После чего открываются все защитные устройства и два реле, обеспечивающие контроль работы вентилятора охлаждения и управления автоматической коробкой передач Skoda Octavia A5.

    БП, установленный в салоне автомобиля, находится возле водителя в торпеде. Стоит открыть водительскую дверь и в торце передней панели можно увидеть крышку, прикрывающую модуль с предохранителями. При помощи плоской отвертки крышка поддевается и снимается.

    Назначение предохранителей в передней панели Skoda Octavia A5

    Потребитель
    1 Диагностический разъём, блок управления двигателя, топливный насос
    2 Блок управления ABS, ESC
    3 Подушки безопасности
    4 Отопление, климатическая установка, фонари заднего хода
    5 Блок управления корректора фар
    6 Комбинация приборов, блок управления автоматической коробки передач, блок управления электромеханического усилителя руля, парковочный ассистент
    7-11 Не используется
    12 Блок управления центрального замка
    13 Диагностический разъём, переключатель освещения
    14 Блок управления АКП, блокировка селектора
    15 Блок управления бортовой сети – плафоны освещения салона
    16 Climatronic
    17 Не используется
    18 Стеклоочиститель заднего стекла
    19 Блок управления распознания прицепа
    20 Не используется
    21 Адаптивное освещение, левая и правая стороны
    22 Вентилятор Climatronic
    23 Стеклоподъёмники передних дверей
    24 Прикуриватель
    25 Обогрев заднего стекла, автономный отопитель и вентилятор
    26 Розетка в багажном отсеке
    27 Топливный насос, форсунки (дизельного двигателя)
    28 Головное устройство
    29 Блок управления двигателя, обогрев вентиляции картера
    30 Блок управления АКП, Haldex
    31 Вакуумный насос
    32 Стеклоподъёмники задних дверей
    33 Электропривод подъёмно-сдвижного люка
    34 Блок управления системы «Комфорт»
    35 Сигнал тревоги
    36 Омыватель фар
    37 Передние сиденья с обогревом
    38 Обогреваемые задние сиденья
    39 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
    40 Вентилятор отопителя и климатической установки
    41-42 Не используется
    43-45 Тягово-сцепное устройство
    46 Подогрев сидений
    47 Автономный отопитель и вентиляция
    48 Телефон
    49 Переключатель освещения

    Для получения доступа к монтажному блоку расположенному в моторном отсеке и разблокировки крышки блока предохранителей, сдвигаем фиксаторы до упора вниз.

    Сзади скобы/фиксатора будет виден значок открытого замочка. Теперь снимаем крышку.
    После замены предохранителя устанавливаем крышку на блок предохранителей и сдвигаем стопорный фиксатор до упора назад.
    Сзади скобы будет виден значок закрытого замочка — крышка заблокирована.

    Расположение предохранителей в моторном отсеке Skoda Octavia A5

    НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ

    Потребитель
    F1 Не используется
    F2 Блок управления АКП
    F3 Измерительный провод
    F4 Клапаны ABS
    F5 Блок управления АКП
    F6 Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота
    F7 Питание клеммы 15, стартер
    F8 Головное устройство
    F9 Не используется
    F10 Блок управления двигателя
    F11 Блок управления автономного отопителя и вентиляции
    F12 Блок управления шины данных
    F13 Блок управления двигателя
    F14 Зажигание
    F15 Лямбда-зонд, система предварительного накаливания
    F16 Блок управления бортовой сети, правая фара, правый задний фонарь
    F17 Звуковой сигнал
    F18 Усилитель цифрового процессора звукового сигнала
    F19 Стеклоочиститель лобового стекла
    F20 Насос системы охлаждения, клапан дозирования топлива
    F21 Лямбда-зонд
    F22 Выключатель педали сцепления, выключатель педали тормоза
    F23 насос вторичного воздуха, расходомер воздуха, топливный насос высокого давления
    F24 Адсорбер, клапан рециркуляции ОГ, вентилятор радиатора
    F25 Насос ABS
    F26 Блок управления бортовой сети, левая фара, левый задний фонарь
    F27 Насос вторичного воздуха, система предварительного накаливания
    F28 Не используется
    F29 Питание клеммы 30
    F30 Клемма Xa)

    Нюансы при замене предохранителей:

    — меняем предохранитель только такого же номинала! Ни в коем случае не большего, чтобы избежать опасности возгорания и проблем с неисправностями в электроцепи.

    — если предохранитель поменяли, а он быстро перегорел – нужно проверить электроцепь и лучше на СТО.

    — всегда с собой нужно возить запас предохранителей.

    — один потребитель электроэнергии может защищаться несколькими предохранителями.

    — один предохранитель может защищать цепи нескольких электрических потребителей.

    — сиденья с электроприводом регулировки защищены автоматическими предохранителями, которые автоматически включаются
    после спада нагрузки.

    Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

    Маркировка / амперажЗа что отвечает (с описанием)

    F (Ф-1) / 20 Дальний свет правый
    F (Ф-2) / 5 —/— левый
    F (Ф-3) / 10 Передняя противотуманная фара левая
    F (Ф-4) / 10 —/— правая
    F (Ф-5) / 20 Обогрев сидений, вентилятор печки
    F (Ф-6) / 30 АБС (ABS)
    F (Ф-7) / 30 Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
    F (Ф-8) / 7,5 Топливная помпа (бензонасос)
    F (Ф-9) / 10 Центральный замок
    F (Ф-10) / 10 Дневные ходовые огни
    F (Ф-11) / 10 Система кондиционирования
    F (Ф-12) / 10 Подсветка салона, стоп сигнал
    F (Ф-13) / 30 АБС (ABS) дополнительно
    F (Ф-14) / 30 Зарезервировано
    F (Ф-15) / 10 Зарезервировано
    F (Ф-16) / 15 Зарезервировано
    F (Ф-17) / 15 Зарезервировано
    F (Ф-18) / 10 Обогрев лобового стекла, магнитола, генератор
    F (Ф-19) / 10 Печной отопитель, электрический усилитель руля
    F (Ф-20) / 10 Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
    F (Ф-21) / 5 Электрический привод стеклоподъемников
    F (Ф-22) / 5 Аварийка
    F (Ф-23) / 5 Очиститель лобового стекла, фронтальная подушка безопасности
    F (Ф-24) / 5 Замок зажигания
    F (Ф-25) / 5 Задняя передача
    F (Ф-26) / 5 Адсорбер, датчик расхода кислорода, датчик скорости
    F (Ф-27) / 20 Обогрев заднего стекла
    F (Ф-28) / 15 Габарит правый
    F (Ф-29) / 15 Габарит левый
    F (Ф-30) / 20 Задняя противотуманная фара
    F (Ф-31) / 15 Ближний свет левый
    F (Ф-32) / 15 —/— правый

    Предохранители

    Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

    ОбозначениеКакой за что отвечает / что обеспечивает

    K 1 Какой за что отвечает / что обеспечивает
    K 2 Обогрев заднего стекла
    K 3 Реле модуля управления силовым агрегатом
    K 4 Реле топливной помпы
    K 5 Зарезервировано
    K 6 Дополнительное реле вентилятора системы охлаждения
    K 7 Обогрев лобового стекла (основное)
    K 8 —/— (дополнительное)
    K 9 Система кондиционирования
    K 10 Электрический вентилятор системы охлаждения
    K 11 Центральный замок
    K 12 Стартер (дополнительно)
    K 13 Контакты сердцевины замка зажигания
    K 14 Зарезервировано
    K 15 Очиститель лобового стекла (дворники)
    K 16 На фары, дальний свет оптики
    K 17 Звуковое оповещение

    Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.

    Предохранители

    Характерные признаки неисправности предохранителей

    • Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики;
    • Модули в монтажном блоке нагреты, несвойственен температурный режим;
    • В салоне машины, моторном отсеке слышен запах плавленой пластмассы;
    • На приборной панели сигнализирует индикатор о неисправности в оборудования;
    • Двигатель автомобиля не запускается.

    Типичные причины выхода из строя предохранителей

    • Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов;
    • Покупка неоригинальных расходных материалов (модулей);
    • Нарушение технологии монтажа;
    • Механическое повреждение монтажного блока;
    • Короткое замыкание в электрической цепи;
    • Повреждение изоляции, клемм, концевиков силовых кабелей;
    • Окисление клемм;
    • Ослабленная фиксация контактов;
    • Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

    Цветовая маркировка предохранителей

    ЦветМаксимальная сила тока

    светло-коричневый 5
    коричневый 7,5
    красный 10
    синий 15
    желтый 20
    белый 25
    зеленый 30

    Блок предохранителей в салоне

    Открыв полностью водительскую дверь, можно увидеть крышку в торце приборной панели, за которой находится салонный БП. Открыть крышку несложно, достаточно воспользоваться плоской отверткой.

    Блок предохранителей в салоне
    Таблица

    Блок предохранителей моторного отсека

    В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

    Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

    Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:

    Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия

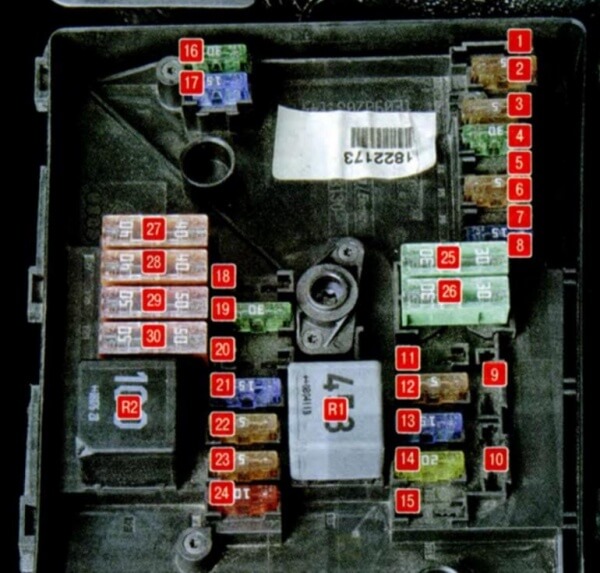

    Блок предохранителей под капотом

    Открываем капот и справой верхней стороны от мотора расположен второй блок. Снимаем крышку блока — подвинув обе скобы вниз и потянув крышку на себя пока она не отойдет от корпуса.
    Блок предохранителей под капотом

    В модуле кроме предохранителей установлены реле.

    Предохранители Skoda Octavia A5
    Таблица

    РелеНазначение

    R1 Электродвигатель вентилятора радиатора
    R2 Управление АКП

    Предохранители

    Блок реле

    Он находится под самой панелью приборов, за облицовочной панелью.

    Вариант 1

    расположение блока с реле

    Схема

    Схема блока с реле шкода октавия а5

    Обозначение

    • B4 — реле напряжения питания (30)
    • B5 — реле обогрева заднего стекла
    • B6 — реле звукового сигнала
    • B7 — реле -1- насоса омывателя стекла
    • B8 — реле -2- насоса омывателя стекла
    • B9 — кoммутaциoннoe рeлe для кoнтaктa X

    Вариант 2

    Блок с реле а5

    В данном исполнении, тут находится и центральный блок управления.

    Блок реле под ЦБУ

    Схема

    Блок реле под ЦБУ

    Назначение

    1. рeлe нaпряжeния питaния (15) -J329-
    2. реле устройства для обогрева заднего стекла -J9-
    3. рeлe нaпряжeния питaния (50) -J682- /  реле стартера 1 -J906-
    4. реле топливного насоса (создание давления в системе питания) -J643- (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле топливного насоса -J17- (у дизельных двигателей)
    5. коммутационное реле для контакта Х -J59-

    Дополнительный блок реле над ЦБУ

    Блок реле на ЦБУ

    Расшифровка

    • D1 — реле независимого отопителя -J485- (у автомобилей с независимым дополнительным отопителем) / реле для малой теплопроизводительности -J359- (у автомобилей с дополнительным резистивным отопителем (РТС))
    • D2.1 — реле звукового сигнала -J4-
    • D2.2 — реле топливного насоса (у буквенных обозначений двигателя BUD, CGGA, BSE, BSF, CMXA, CHGA) / — реле дополнительного топливного насоса -J832- (у буквенных обозначений двигателя CLCA, CLCB, CFHF, CFHC, CEGA)
    • D3 — реле для большой теплопроизводительности -J360- (у автомобилей с дополнительным резистивным отопителем (РТС))
      D3.1 — реле вентилятора для впуска свежего воздуха -J13- (у автомобилей с независимым дополнительным отопителем)
    • D3.2 — реле топливного насоса дополнительного отопителя -J749- (у автомобилей с независимым дополнительным отопителем)
    • D4 — реле стартера 2 -J907-
    • D5.1 — рeлe фaрooбмывaтeлeй -J39­
    • D5.2 — реле для нагревательного элемента -J925- (у буквенного обозначения двигателя CAYC)

    Больше информации про расположение, доступ, а так же видео пример снятия блока комфорта можете найти в данном видео.

    Не работает печка? В некоторых моделях предусмотрен термо-предохранитель печки, который располагается отдельно.

    предохранитель печки шкода а5

    Видео пример его замены.

    Замена



    • Для начала необходимо отключить зажигание, а лучше всего снять клеммы с аккумуляторной батареи.
    • Внимательно осматривают предохранительный блок на предмет перегоревших вставок.
    • При помощи пинцета из гнезда вынимается старый (неисправный) предохранитель.
    • Этим же инструментов ставят на место исправную деталь.

    Важно! Нельзя устанавливать новые элементы защиты большего номинала вместо положенного. В этом случае существует опасность возникновения возгорания.

    Если после того, как установили новое защитное устройство, оно перегорает, это означает, что требуется проверка всей электрической цепи или проблема с электрооборудованием автомобиля.

    Водители с опытом, которые проехали не одну десятку тысяч километров, всегда в багажнике держат запасные защитные устройства на все случаи жизни.

    Один потребитель электроэнергии может защищаться несколькими предохранителями. Один предохранитель может защищать цепи нескольких электрических потребителей.

    В целом процесс замены вставок предохранительного блока Шкода Октавия А5 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя. Если определить и устранить неисправность не удалось, то следует обратиться на СТО.

    Схема пошаговой замены предохранителей Шкода Октавия Тур А4

    1. Блок предохранителей находиться под этой крышкой.

    2. Чтобы снять крышку нужно подцепить ее плоской отверткой в отмеченном на фотографии месте. Так же вы увидите стрелочку на крышке где нужно подцеплять.

    3. Вид предохранителей под крышкой.

    4. Схема предохранителей.

    5. Предохранители меняются очень просто, нет смысла описывать работу. Под крышкой предохранителей должен быть съемник, но предохранитель можно извлечь и рукой.

    Я советую вам возить с собой новые предохранители по несколько штук разного сопротивления.

    6. Список сопротивлений предохранителей которые используются на Шкода Октавия.

    Интересующие вопросы задаем в .

    Заменам плавких вставок

    Замену перегоревших предохранителей осуществляют в следующем порядке:

    1. Выключают зажигание и отключают все энергопотребляющие приборы.
    2. Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
    3.  Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
    4. Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки.Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
    5. Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
    6. Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место.Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
    7. Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.

    Снятие вещевого ящика и замена предохранителя

    • Вставьте отвертку под боковую крышку (илл.214).
    • Отоприте крышку по стрелке (1).
    • Вытолкните крышку по стрелке (2).
    • Откройте вещевой ящик.
    • Отпереть стопор вещевого ящика отверткой по стрелке (3).
    • Снять вещевой ящик по стрелке (4).
    • Заменить соответствующий предохранитель.

    Установка вещевого ящика

    • Завести вещевой ящик за крепления (А) (илл.214).
    • Вставить вещевой ящик в противоположном стрелке (4) направлении.
    • Вставить стопор и запереть его отверткой в противоположном стрелке (3) направлении.
    • Вставить боковую крышку в противоположном стрелке (2) направлении.
    • Прижать боковую крышку в противоположном стрелке направлении (1).
    • Закройте вещевой ящик.

    [spoiler title=»Источники»]

    • https://zapchasti.expert/predoxraniteli/predoxraniteli-skoda-octavia-a5.html
    • http://www.avtopol-msk.ru/sxema-raspolozheniya-predoxranitelej-na-skoda.html
    • https://vsepredohraniteli.ru/skoda/a5-octavija.html
    • https://zapchasti.expert/predoxraniteli/predoxraniteli-skoda-octavia-tour.html
    • https://fuse-box.ru/predohraniteli-i-rele-skoda-octavia-mk1-1u-1996-2010/
    • https://razborov.net/shkoda/blok-predohraniteley-i-rele-skoda-oktavia-tour.html
    • https://razborov.net/shkoda/predohraniteli-i-rele-skoda-octavia-a5.html
    • https://angelcharlie.ru/predohraniteli-na-shkode-oktaviya-a7/

    [/spoiler]

    Автор статьи

    Журналист, автор статей на avto-idea.ru

    Обсуждение закрыто.

    Наверх
    Adblock
    detector
