Практическое руководство по замене сцепления на автомобиле Chery Amulet

Особенности автомобиля Chery Amulet

По правде говоря, нет у него никаких особенностей – обычная архаичная конструкция, характерная для большинства среднеразмерных седанов 90х годов. Его особенности объясняются, как правило, страной происхождения, но это не дает нам права не обращать внимания на ремонт и обслуживание автомобиля.

Амулет не так надежен, как его прототип, но при наличии свободного времени и нормального гаража практически любые работы по обслуживанию автомобиля можно выполнить самостоятельно у себя в гараже и не тратить денег на сервисы. За исключением тех случаев, когда необходима дорогостоящая и сложная аппаратура и оборудование.

Предназначение сцепления

Основная роль сцепления, будь то отечественный ВАЗ, китайский Чери Амулет или более серьезный аппарат Тиго, соединять вал коробки передач с двигателем внутреннего сгорания, когда машина только начинает двигаться и в процессе переключения передач в движении. Проще говоря, сцепление позволяет погасить крутящий момент и уберечь трансмиссию от износа и поломок в момент торможения.

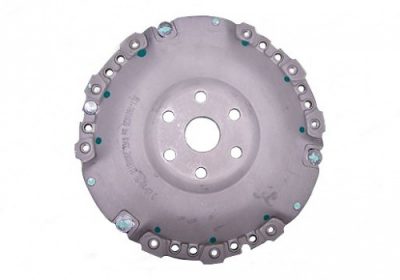

Диски сцепления Чери Амулет

  • эконом — от 3 000 до 8 000 р. /использование по просьбе автовладельца только бу деталий для снижения стоимости ремонта/
  • бизнес — от 8 000 до 28 000 р. /замена только непосредственно поврежденных деталий в агрегате/
  • представительский — от 28 000 до 60 000 р. /замена независимо от повреждений комплектом: сальники, подшипники несущие, подшипники игольчатые, синхронизаторы, стопора, замки ступиц муфт — плюс непосредственно пострадавшие детали/

Свой склад запчастей необходимых для ремонта механических коробок передач. Подшипники, сальники, шестерни, синхронизаторы, муфты передач, валы, дифференциалы, корпуса мкпп в наличии и под заказ на все марки автомобилей.

Основные причины ремонта коробки передач ЧЕРИ Amulet А15 — выход из строя подшипников и синхронизаторов передач. Эти расходные материалы вместе с сальниками меняются на каждой машине находящейся в ремонте.

Когда необходима замена

На ремонт или даже замену сцепления Чери Амулет указывают следующие факторы:

  • сцепление пробуксовывает;
  • ведет;
  • реагирует не плавно, а рывками;
  • во время включения слышатся шумы.

Признаки неисправности троса сцепления Чери Амулет

Главная и самая неприятная причина замены троса — обрыв. Однако на ровном месте обрывов не бывает и состояние троса всегда сказывается на поведении автомобиля. Вот только несколько признаков того, что трос сцепления готовится подать в отставку:

  • сцепление не до конца выключается, ведет , в этом случае вполне возможно, что причина как раз в тросе, поскольку любое заедание металлического троса в кожухе из-за обрыва хотя бы одной жилы, приведет к таким симптомам;
  • сцепление буксует , не до конца включается, в этом тоже можно винить состояние металлического троса, который слишком туго перемещается в кожухе, причиной может служить обрыв жилы или перегиб в следствие неправильной установки.

Причина выхода троса из строя — обрыв кожуха.

Строение механизма

Рассмотрим строение сцепления на примере все тех же автомобилей Чери, хотя разительных отличий от массы других легковых автомобилей оно не имеет, состоит данный механизм из 3 основных частей:

  1. Начнем с нажимного диска, у Чери Амулет он имеет выпуклую круглую форму, и расположенные в середине выжимные пружины, которые спаяны с округлой прижимной площадкой.
  2. Ведомый диск — этот элемент также имеет круглую форму и состоит из нескольких компонентов: основание, шлицевая муфта, фрикционные накладки и демпферные пружины. Пружины расположены вокруг муфты и играют роль гасителя вибраций. Состоят фрикционные накладки в основном из углепластика, но их также делают из кевлара, керамики и т.д. К тому же закрепляются они заклепками из металла, так что в любой момент может быть проведена их замена.
  3. Выжимной подшипник — одна из сторон подшипника выглядит как нажимная площадка в форме окружности. Она находится на первичном валу. Вал «выпирает» из коробки передач, благодаря этому площадка приводится к защитному кожуху вала. Подшипник вступает в работу при помощи вилки привода, в момент, когда последняя начинает давить на его оправу. К тому же подшипник может выполнять либо оттягивающую функцию, либо служит элементом нажатия, и его вынужденная замена также не представляет больших трудностей.

Инструкция по замене

В случае возникновения вышеперечисленных проблем решить вы можете их самостоятельно. Для этого вам нужно только ознакомиться с предлагаемой инструкцией. Также вам придется прочесть, как снимаются и устанавливаются еще некоторые системы, в частности КПП. Так как снимать их придется своими руками.

Какое сцепление выбрать?

Покупая новое сцепление на Чери Амулет, руководствуйтесь документацией, идущей вместе с транспортным средством. Выбирайте такую же модель, как установлена или ее аналог.

Диск для замены

Диск для замены

Инструменты

  • пассатижи;
  • комплект сцепления для замены на  Чери Амулет;
  • ключи;
  • отвертка.

Этапы

  1. Первым делом необходимо демонтировать КПП.
  2. Теперь пришло время снять маховик и ведомый диск.
  3. Теперь можно извлечь диск.
  4. Важно не забыть, как расположены кончики пружинки подпятника, это понадобится во время сборки.
  5. Теперь пришло время снятия щитка. Сделать это нужно для предотвращения возможного самостоятельного отсоединения щитка.
  6. Теперь нужно при помощи плоскогубцев захватить кончик пружины фиксации подпятника. Далее он поддевается при помощи отвертки и извлекается.
  7. Снимаем пружинку.
  8. Снимаем подпятник. Планируя установку прежнего нажимного диска, обязательно каким-то образом наметьте, как расположен кожух диска и коленвала. Это пригодится во время установки.
  9. Теперь нужно взять отвертку и удерживать кожух, чтобы он не провернулся.
  10. Выкрутите 6 болтиков, которыми крепится кожух к фланцу коленвала. Затяжка должна ослабляться равномерно на один оборот идя по кругу.
  11. Теперь нужно снять диск. Удерживайте пластинку болтиков крепления кожуха. Во время сборки замените ее.
  12. Осматриваем диск, возможно на нем имеются трещинки.
  13. Осмотрите фрикционные накладки. Обратите внимание, насколько утоплены головки заклепок. На накладках не должно быть следов смазки. Соединения на заклепках, недолжны быть прочными расшатанными. Также в случае обнаружения пятен масла, нужно проверить в каком состоянии находится сальник вала КПП. Если он пришел в негодность, то возможно его нужно заменить.
  14. Далее проверьте, надежно ли зафиксированы пружинки, находящиеся в гнездах ступицы, стараясь сместить их вручную. Если это получается просто, то диск подлежит замене.
  15. Посмотрите, нет ли покоробленостей.
  16. Проведите осмотр трущихся поверхностей. Не должно быть никаких царапинок, признаков изнашивания и перегрева. Если такие есть, то эти узлы подлежат замене.
  17. Если ослабятся заклепки, то диск меняется полностью.
  18. Осмотрите диафрагменные пружины. На них не должно быть никаких трещинок.
  19. Осмотрите подпятник. При сильной выработке его вкладыша он должен быть полностью заманен.
  20. Если фиксирующая пружинка подпятника находится в неудовлетворительном состоянии, она должна быть заменена.
  21. Перед тем как ставить сцепления нужно посмотреть, насколько легко происходит перемещение диска по шлицам вала КПП. В случае необходимости нужно выявить и устранить, почему происходит заедание, неисправные части меняются.
  22. Перед сборкой нужно обязательно шлицы ступицы смазать специальным маслом.
  23. Сборка происходит в обратном порядке.
  24. На резьбу болтиков, которыми крепится кожух диска, должен быть нанесен анаэробный фиксатор резьбы.
  25. Болты нужно затягивать накрест. Момент усилия 100 Н/м.
Рекомендуем:  Провода для прикуривания - купить медные пусковые (стартовые) провода по выгодной цене в интернет-магазине ВсеИнструменты

Снятие маховика

Снятие маховика

Извлечение диска

Извлечение диска

Распложение концов пружинки

Распложение концов пружинки

Извлечение пружинки

Извлечение пружинки

Снятие пружинки

Снятие пружинки

Головки должны быть утоплены примерно на 0,2 мм

Головки должны быть утоплены примерно на 0,2 мм

Осмотрите поверхность на наличие повреждений

Осмотрите поверхность на наличие повреждений

Заклепочные соединения

Заклепочные соединения

Осмотр подпятника

Ремонт Чери Амулет своими руками

Компания Chery изрядно удивила автомобилистов в начале 2000х годов, когда на дорогах стали появляться автомобили, копирующие внешность Seat Toledo, но с характерным китайским акцентом. Так компания впервые появилась на автомобильном рынке стран СНГ. До 99го года они не могли получить лицензию на продажу, поэтому Чери покупали только в Китае. В результате межкорпорационных договоров лицензия была получена и компания купила патент на платформу Толедо, на тот момент уже снятую с производства концерном ФИАТ-СЕАТ.

Характерные неисправности Chery

Неисправностей хватает, но мы остановимся только на некоторых, самых основных. При первом знакомстве с автомобилем, сразу стает заметна его «шумность». Глобальная. То есть салон автомобиля собран так, что все наружные шумы проникают внутрь беспрепятственно. Для таксистов, которые часто используют Амулет в качестве основного рабочего транспорта это не так актуально, а для частного владельца шум желательно удалить.

Это легко делается обычной процедурой шумоизоляции. Заодно и вскроются все недостатки сборки салона, поэтому шумоизоляция будет никак не лишней в том автомобиле.

А дальше список возможных неприятностей с Чери выглядит примерно так.

Электрооборудование

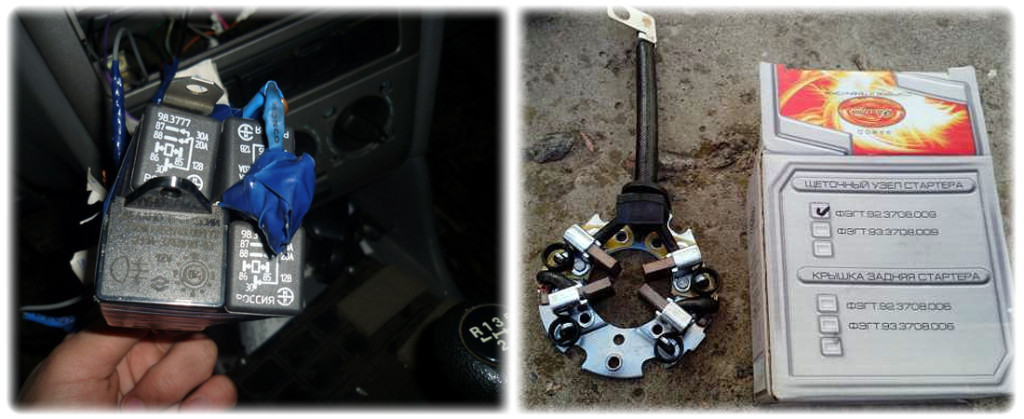

Безусловный лидер в рейтинге поломок. В первую очередь из строя выходят расходники – плохие лампы и предохранители. Неудачное расположение коммутатора приводит к преждевременному выходу его из строя. Это нужно предусмотреть заранее.

Также генератор не отличается особым трудолюбием, поэтому аккумулятор периодически заражается не до конца. Это решается перепаковкой генератора или достойной заменой на фирменный аналог, что предпочтительнее.

Трансмиссия

КПП Амулета представляет собой копию Фольксвагеновской коробки от Джетты конца 80х, так что любые синхронизаторы и сальники подходят оттуда. Родные сальники начинают течь еще до первого ТО, так что имейте это в виду – лучше иметь комплект запасных на всякий случай.

В багажнике нужно иметь запасной трос привода сцепления, так как родной с трудом выхаживает 30 000 км. Многие жалуются и на синхронизаторы первой передачи, которые не дотягивают даже до ТО-2, но это кому как повезет.

Ходовая часть

Непонятно каким образом, но талантливым инженерам удалось все-таки испортить надежную подвеску от Гольфа. Скорее всего, виновато качество металла, так как конструкция осталась почти неизменной и повторяет Гольф и Джетту конца 80х. Шаровые опоры имеют официальный ресурс 40 000 км, что по современным меркам недостаточно даже при наличии роскошного асфальта.

Трубки гидроусилителя руля тоже не страдают долговечностью. В этом виновата только корявая сборка и эти дефекты можно исправить самостоятельно в любое время. Трубка давления часто перетирается, поэтому достаточно просто предусмотреть прокладку из мягкого материала в месте ее контакта с кузовом.

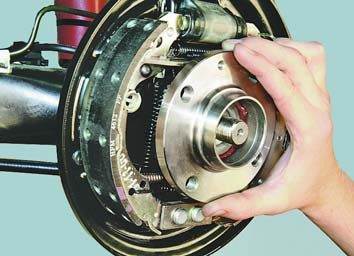

Подшипник задней ступицы

Большой проблемой китайского автомобиля является подшипник, который находится в задней части ступицы. Дело в том, что он очень быстро выходит из строя, что влечет за собой дополнительные расходы. Перед работой следует:

  • Ослабить болты, которые держат колесо;
  • Включить первую передачу и сделать некоторого рода упору для переднего колеса.
  • Немного поднять зад транспортного средства и установить его на не качающуюся опору;
  • Отсоедините нужное вам колесо;
  • Полностью снять барабан тормозов и выпрессовать оставшуюся часть;
  • Далее нужно отсоединить защитную часть ступицы;
  • Немного ослабить болты и снять их с детали;
Рекомендуем:  Как на ВАЗ-2110 поменять радиатор печки: старый и новый образец

И в завершении снять саму ступицу и осмотреть ее. Если будут обнаружены повреждения, то следует произвести замену по всем шагам, что были описаны выше.

Родные задние амортизаторы не рассчитаны на пробег более 10 000 км, поэтому стоит их сменить на немецкий аналог. Это дорого, но дает гарантию, как минимум, на 70-100 тысяч пробега.

Двигатель

Основные проблемы с двигателем вызваны опять-таки электроникой. Сама конструкция фордовского 1,6 литрового мотора надежна и продумана. Единственное, что двигатель требует 95й бензин и расходует его безбожно. В среднем цикле на сто километров придется залить около 11 л топлива.

Хомуты – это основная проблема системы охлаждения двигателя. На автомобиле с завода установлены самозажимные проволочные хомуты, которые не держат шланги, в результате чего возникают утечки антифриза. Поэтому стоит сразу от них избавиться и установить нормальные резьбовые хомуты, которые зажимаются винтом.

Ремонт Чери Амулет своими руками вполне возможен и имеет смысл в условия нормального гаража. Сам автомобиль может довольно долго отслужить, но при этом скучать не даст. Зная все возможные проблемные зоны автомобиля, вы сможете без труда предусмотреть поломку, и тогда Амулет сможет действительно стать талисманом на удачу в дороге.

Трос сцепления Chery Amulet: оригинал и аналоги, цены и артикулы

Каждый уважающий себя водитель имеет привычку возить в багажнике запасной трос сцепления. Это не паранойя, это реальность, с которой сталкиваются все владельцы Chery Amulet и других бюджетных машин с механическим тросовым приводом механизма сцепления. Обрыв в дороге вдали от цивилизации может закончиться не слишком оптимистично. Поэтому какой-никакой трос в запасе быть все же должен. Проблем в том, что для Амулета А15 фордовский трос не подходит. Также не вписываются в конфигурацию тросы от второго Гольфа, на платформе которого Амулет построен.

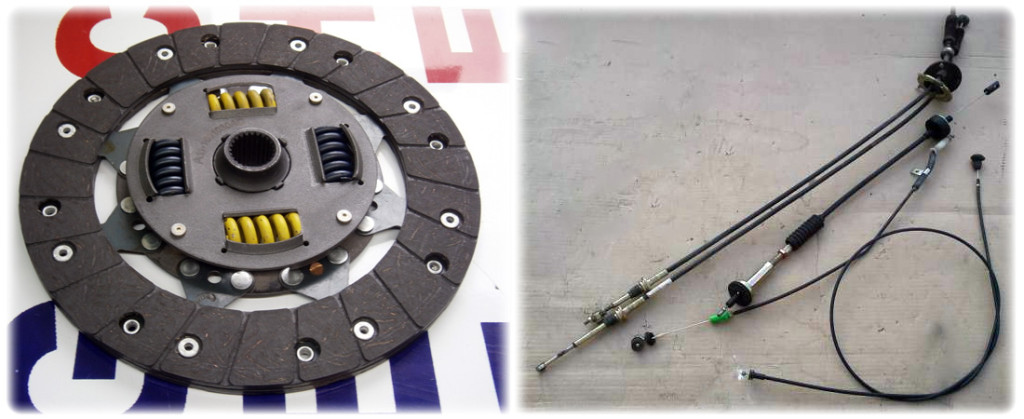

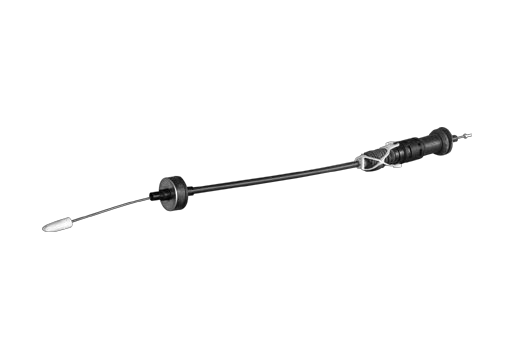

Обратите внимание на то, как выглядит оригинальный трос

Качественные кофры и уплотнители

Соответствующая длина кожуха

Судя по отзывам владельцев, предпочтение они отдают оригинальному тросу сцепления Chery с номером по каталогу A11-1602040 . Его цена колеблется в зависимости от жадности продавца и может составлять от 120 до 450 гривен (от 4 до 15 долларов). Вилка цен солидная, но трос один. Есть и аналоги. По качеству они ничем не хуже оригинала, правда вовсе безымянные тросы покупать не нужно. На полках магазинов встречаются несколько вариантов:

  • KLM AutoParts , КНР, номер по каталогу A11-1602040АВ ;
  • с завода установлен трос Chery A11-1602040AB-1 и в магазинах он самый дорогой, при этом реальный производитель не афишируется;
  • GLOBER , каталожный номер 83-4129 .

Для замены может пригодиться еще защелка троса с артикулом A11-1602103 и резиновая втулка (демпфер троса сцепления) A11-1602101 в том случае, если будет обнаружен их износ.

Регулировка привода сцепления чери амулет. Сцепление

Пробуксовка диска сцепления не позволяет эксплуатировать автомобиль, но даёт возможность добраться до места ремонта. Необходимо сказать о несколько непривычной конструкции сцепления данного автомобиля.

Прикручена непосредственно к коленвалу двигателя (обычно прикручен маховик), внутри на ней крепится нажимной диск в виде пружинной диафрагмы с подпятником в центре .

Зажат между корзиной и маховиком, закреплённым на корзине. На подпятник диска (при выжиме педали сцепления) давит шток, диафрагма распрямляется и своими краями воздействует на лепестки корзины — диск сцепления свободен.

Шток проходит сквозь полый первичный вал, и с торца коробки упирается в радиально упорный подшипник. Именно на этот подшипник воздействует рычаг выключения сцепления.

На самом деле это не китайское изобретение — такую конструкцию сцепления и коробки с 80-х годов широко применяют инженеры VW Audi Group.
При замене изношенного диска сцепления рекомендовано менять упорный подшипник и его шток для качественной работы сцепления.

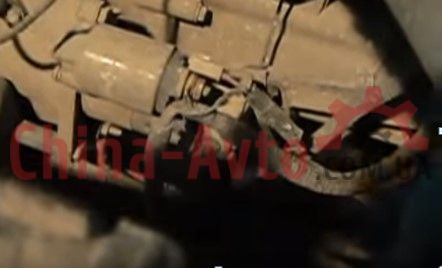

1. Сначала отсоединяем , освободив пластину фиксатора .

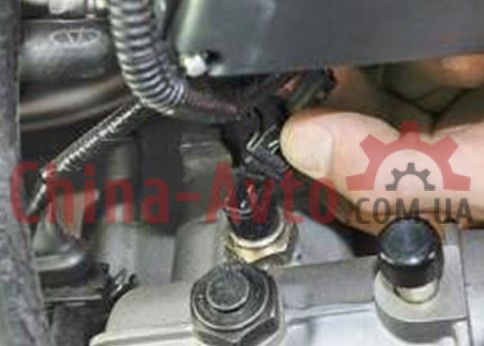

2. Снимаем разъём проводов с датчика заднего хода

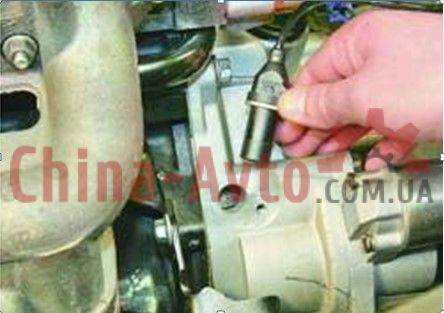

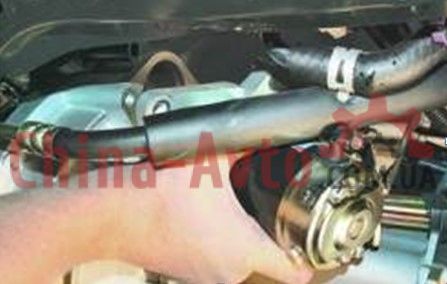

3. Отсоединяем и извлекаем датчик положения коленвала .



















4.















5. и извлекаем его, отсоединив массу.

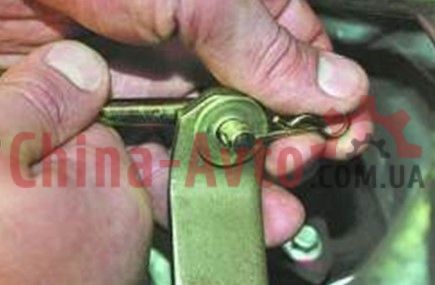

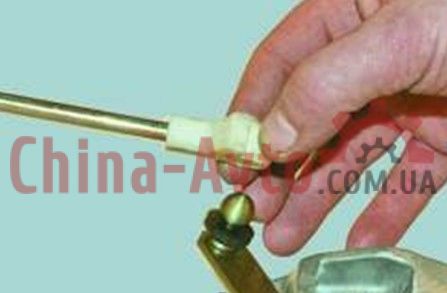

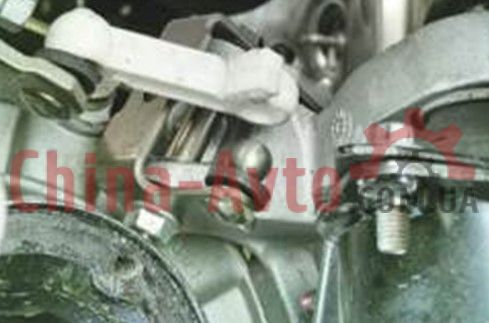

6. Отсоединяем две тяги привода кулисы переключения передач.

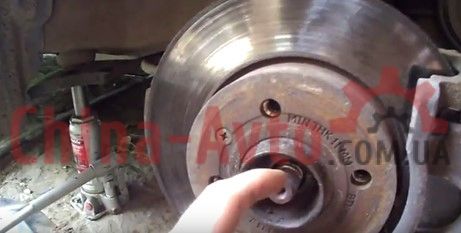

8. Теперь откручиваем гайку крепления привода на ступице и снимаем колёса , предварительно выставив машину на опоры.

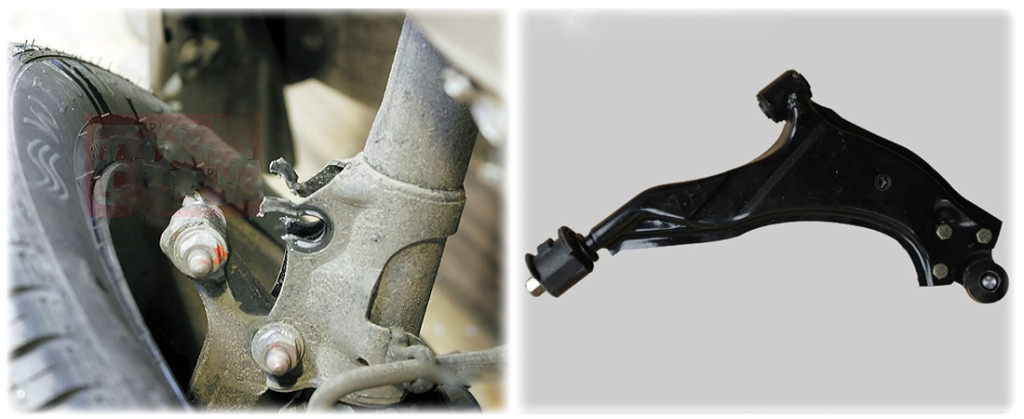

9. Откручиваем три болта шаровой опоры и отсоединяем её от рычага.
10. Отсоединяем от поворотного кулака рулевую тягу, теперь привод легко выйдет со шлицевой части ступицы.
11. Операции п.8,9,10 повторяем, с другой стороны.
12. Выкручиваем болт крепления левой опоры коробки передач .
13. Откручиваем болты крепления пластины усилителя блока цилиндров и приёмную трубу.















Два под выпускным коллектором.
. два болта под масляным фильтром.
Ещё открутив три, снимаем усилитель.
14. Теперь следует подставить под двигатель надёжную опору и можно открутить кронштейн крепления передней опоры к картеру сцепления.
15. Откручиваем болты крепления коробки к двигателю .
Два болта со стороны масляного фильтра.
Ещё два сверху коробки.
16. Три болта освобождают кронштейн крепления задней опоры.
ВНИМАНИЕ: для наглядности фото сделаны со снятым приводом. В нашем случае для замены сцепления привод откручивать не обязательно, достаточно вывести его шлицевую часть со ступицы. Это позволит отодвинуть и оставить коробку в подвешенном состоянии, не вынимая её из-под машины.
17. Отодвигаем коробку передач до выхода первичного вала.
18. Получив доступ к маховику (это не корзина!), откручиваем болты его крепления к корзине. ВНИМАНИЕ: Все болты имеют не стандартную головку на 9 мм.
Следует внимательно осмотреть маховик — поверхность по которой работает диск сцепления должна быть идеально гладкой и зубчатый венец без повреждений. При необходимости заменить маховик.
Такой же гладкой должна быть поверхность корзины сцепления (прикручена к коленвалу). Если есть повреждения корзину заменить.
Стрелкой показана пружина, которую нужно снять, чтобы получить доступ к болтам крепления корзины к маховику (если менять).
19. Устанавливаем новый диск сцепления выступающей частью ступицы наружу и тщательно выставляем его по центру. ВНИМАНИЕ: Маховик и корзина балансируются совместно и менять их положение относительно коленвала не допускается. Для корректной сборки на маховике есть штифты, которые нужно совместить с прорезью в корзине или используя раннее поставленные метки.
20. Собираем всё в обратной последовательности , соблюдая моменты затяжки резьбовых соединений.
21. Перед установкой колёс будет удобно заменить упорный подшипник и его шток.
22. С торца коробки аккуратно отгибаем край и снимаем крышку. При её значительной деформации возможно понадобится установить новую.

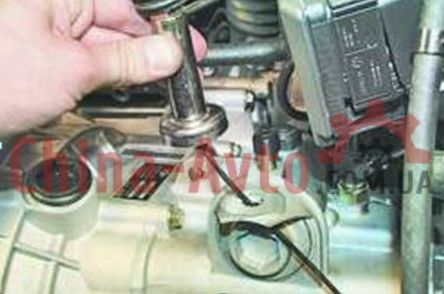

23. Вынимаем упорный подшипник с помощью магнита.
24. Извлекаем шток упорного подшипника.
25. Собираем в обратной последовательности , устанавливая новые запчасти.

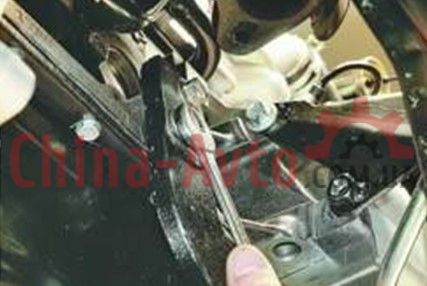

26. Регулируем сцепление гайкой и втулкой троса сцепления .
27. После небольшого пробега ещё раз отрегулировать сцепление — свободный ход рычага должен быть 2-3 мм.
Перемещаем рычаг до момента значительного сопротивления — это и есть свободный ход.
ВНИМАНИЕ: Коробка передач достаточно тяжёлая , а гайки приводов на ступице колёс затянуты значительным моментом поэтому работы рекомендуется проводить с помощником.

Рекомендуем:  Как сделать автомобильный прицеп?

Срок службы троса сцепления на Chery Amulet составляет от 30 до 50 тысяч пробега в зависимости от качества самого троса и аккуратности водителя. Не меньшее значение имеет правильная установка и регулировка троса, а также выбор правильного производителя. Как правильно и быстро поменять трос привода сцепления Чери Амулет, как отрегулировать, все тонкости вопроса вскрываем прямо сейчас.

Каждый уважающий себя водитель имеет привычку возить в багажнике запасной трос сцепления. Это не паранойя, это реальность, с которой сталкиваются все владельцы Chery Amulet и других бюджетных машин с механическим тросовым приводом механизма сцепления. Обрыв в дороге вдали от цивилизации может закончиться не слишком оптимистично. Поэтому какой-никакой трос в запасе быть все же должен. Проблем в том, что для Амулета А15 фордовский трос не подходит. Также не вписываются в конфигурацию тросы от второго Гольфа, на платформе которого Амулет построен.

Распространенные поломки механической коробки передач

МКПП Чери Амулет —  внешний вид

Частая проблема с МКПП — механический износ ее отдельных элементов. В большинстве случаев владельцы Chery Amulet сталкиваются с такой неполадкой, как поломка главной передачи, вторичного вала.

Необходимо проверить коробку, если стали отмечаться под авто подтеки масла. Возможно произошла разгерметизация данного агрегата или износились уплотнительные элементы.

Коробку необходимо демонтировать и разобрать, если стали отмечаться следующие неисправности:

  • повышенный шум работы КПП;
  • затрудненное переключение передач;
  • нечеткое включение скоростных режимов.

Посторонние шумы, стуки могут появляться в результате износа подшипников, чей средний ресурс – 15000 км. Необходимость выполнить ремонт коробки передач Чери Амулет возникает при наличии неисправного сцепления или если продолжительное время не менялось масло. Необходимо следить за его уровнем и качеством.

КПП ремонт может выражаться в замене масла. Периодичность смены смазывающего вещества в механике – 40000 км пробега. По объему в коробку требуется примерно 2 литра жидкости. Рекомендуется делать выбор в пользу синтетического масла со степенью вязкости 75W-90 / GL-4.

КПП ремонт может выражаться в замене масла. Периодичность смены смазывающего вещества в механике – 40000 км пробега. По объему в коробку требуется примерно 2 литра жидкости. Рекомендуется делать выбор в пользу синтетического масла со степенью вязкости 75W-90 / GL-4.

Видео «Установка сцепления»

В этом видео показано как нужно устанавливать сцепление на автомобиле Чери Амулет.

Итог

Рассмотрев строение сцепления, вы можете представить, какую колоссальную роль отыгрывает этот механизм в каждой машине.

Если же необходима замена любой составляющей данного механизма, не зависимо от его комплектации и класса автомобиля (будь то Чери Амулет или Тиго, или любая другая машина), лучше всего обращаться к специалистам.

Этот момент крайне важен, так как неправильная работа данной составляющей авто, может крайне негативно сказать на сроке службы коробки передач и двигателя. В общем, как говорилось в начале текста, эти важнейшие элементы машины можно будет просто определить на свалку.
