Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.
Одной из часто встречающихся неприятностей, не позволяющих полноценно управлять автомобилем, является датчик холостого хода ВАЗ 2110 и модификаций. Хотя этот прибор имеет среди водителей название датчик, все же правильно его будет называть регулятор холостого хода, сокращенно — РХХ, потому-что все автомобильные датчики это измерительное оборудование, а данное изделие служит для автоматической стабилизации и поддержания оборотов холостого хода путем подачи воздуха в двигатель ВАЗ 2110 при полностью закрытой дроссельной заслонке.
РХХ — это важная составляющая двигателя, играет заметную роль для стабильной и бесперебойной работы любого автомобиля ВАЗ.
Регулятор холостого хода
Датчик холостого хода ВАЗ 2110 (сокращенно ДХХ) является исполнительным приспособлением, а попросту клапаном состоящим из электродвигателя, пружины, штока на котором установлена запорная игла (можно посмотреть на фото). Именно посредством которой дозируется объем воздуха. То есть, когда дроссель ВАЗ 2110, 2112 полностью закрыт, а контроллер определяет, что нужно повысить обороты холостого хода, то РХХ формирует команду на изменение положения иглы. Она перемещается, приоткрывая частично или полностью впускное отверстие, через которое воздух идет в обход дросселя, а затем смешивается с топливом. В результате двигатель не глохнет.
Именно регулятор холостого хода отвечает, как и инжектор, за подачу большего или меньшего количества топлива, но именно тогда, когда включены холостые обороты.
Происходит это путем втягивания, или наоборот, выдвигания иглы штока. Именно игла перекрывает в той или иной степени специальный канал.
Состав РХХ:
На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.
Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.
Advertisements
Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.
Датчик, или регулятор холостого хода, предназначен для дозированной подачи воздуха во впускной коллектор в то время, когда дроссельная заслонка закрыта.
Датчик холостого хода в разобранном виде.
Устройство прибора не слишком сложное. Он состоит из шагового электромоторчика, калиброванного подпружиненного конуса и штока. Устанавливается во впускном коллекторе после дроссельной заслонки. Именно этот регулятор и отвечает за бесперебойную и ровную работу двигателя на холостых оборотах.
Датчик на дроссельном узле.
Попросту, регулятор-датчик холостого хода — это простой клапан или исполнительный механизм, который контролирует подачу воздуха при закрытой заслонке, согласно командам электронного блока управления двигателем. При запуске мотора в холодную погоду, ЭБУ приоткрывает регулятор холостого хода и подаёт больше топлива в камеру сгорания, повышая обороты для ускорения прогрева двигателя.
Принцип работы.
Как только двигатель прогревается до рабочей температуры, шаговый электродвигатель перемещает шток с коническим клапаном вперёд и сокращает количество потребляемого воздуха, тем самым снижая обороты. Так датчик работает.
А не работает он в тех случаях, когда:
При этом лампа Check Engine гореть не будет. Если она загорается, тогда причину ищем в датчике положения дроссельной заслонки. В том случае, когда симптомы налицо, но лампа не горит, причину следует искать именно в нашем датчике. Поэтому сейчас мы его проверим на работоспособность.
Одной из причин того, что машина глохнет на малых оборотах, является неисправность регулятора холостого хода (РХХ). Следует его протестировать, чтобы либо исключить эту причину, либо устранить неполадки. Существует несколько способов проверки исправности РХХ на ВАЗ-2110:
Читайте также: Замена бензонасоса на ВАЗ-2110

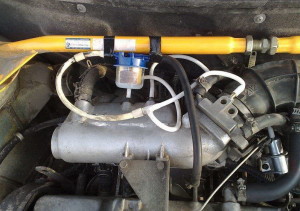

Напомним, о чем идет речь – ВАЗ-2110 8 клапанов инжектор: падают обороты и глохнет. Возникает резонный вопрос: что делать? Если причина не в РХХ, то стоит протестировать ДМРВ. Вот несколько рекомендаций, как это сделать:
Читайте также: Почему может не качать бензонасос ВАЗ-2110
Вот мы разобрались в основных признаках неисправности ДМРВ, ни само тестирование, ни устранение неполадок не представляют особенного труда. Вполне по силам справиться без сервисного обслуживания.
Производится замена в следующем порядке:
Для того чтобы разобраться, в чем причина отсутствия холостого хода, самостоятельно, без обращения к специалистам автосервиса, нужно иметь хоть малейшее представление, в какой узел заглянуть, какие датчики протестировать, Благо в Интернете есть форумы, где вам подскажут и дадут дельные советы, а на Ютубе еще и покажут, что нужно предпринять. Наша статься, в общем-то, про это.

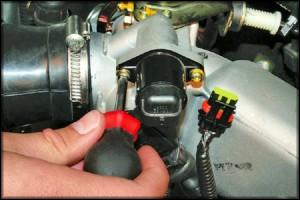

Датчик расположен в корпусе дросселя и чтобы его снять для проверки, необходимо всего лишь открутить два винта.

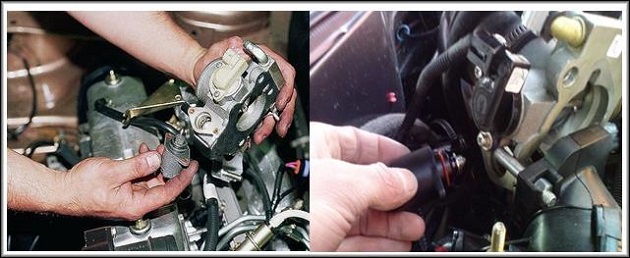

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.
Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.
Схема подключения датчика.
Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:
Нельзя сказать, что такой метод проверки на 100% гарантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.
Для проверки снимает датчик с дроссельного узла.
Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:
Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!
Датчик с нагаром.
Замачиваем клапан в очистителе.

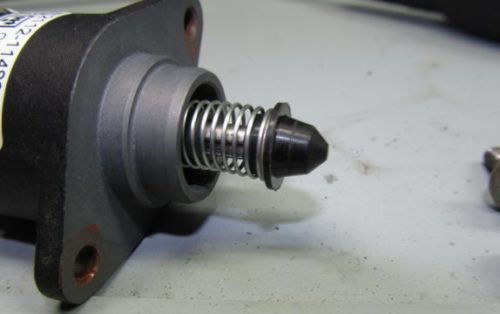

Очищенный датчик.
Сломанной может быть механика. Главное, что проверяется при диагностике — подвижность (длина) затворного конуса. Определить степень состояние прибора на 100 % можно только спецстендом или особым тестером, но проверка «на глаз» тоже может обнаружить причину неполадки.
Проверка датчика на исправность механики подразумевает его снятие. Порядок действий:
Инструкция как проверить датчик холостого хода ваз 2110 (инжектор, 8 или 16 клапанов) после его снятия:
Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.
Что потребуется для чистки:
Чистка:
Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).
Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

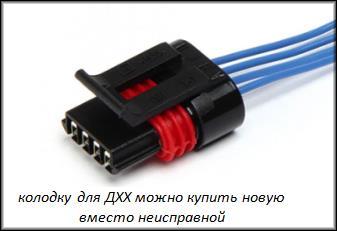

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.
Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:
Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут. Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.
Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.
На автомобилях ВАЗ калибровка выполняется так:
Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.
Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.
Подделка и оригинал
Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.
Разница в коробках
Замена клапанного датчика холостого хода на ВАЗ 2110: деталь вставляется, винты закручиваются, выводы подсоединяют по схеме (есть в инструкции к РХХ или в сети). Регулятор холостого хода ваз 2112 16 клапанов и на других ТС с силовой системой подобной конструкции, расположен стандартно одинаково.
Крайне желательно после замены откалибровать РХХ:
Надо помнить, что калибровка обнуляется после отсоединения РХХ или после снятия минусовой клеммы с АКБ. Данная процедура поможет оборотам «встать» более правильно для лучшего функционирования системы.
Теперь стоит разобраться с проблемами, которые возникают в дороге. Случается такое, что мотор заглох прямо во время пути. В таком случае лучше всего вызвать эвакуатор или заручиться помощью других водителей, чтобы доставить машину в гараж или ближайший сервис.
Если у вас есть некоторые навыки в обращении с автомобилями, то самостоятельно вы можете проверить несколько предположительных проблемных узлов и деталей:
Если включить логику, то основных причин, по которым двигатель заглох после запуска, может быть несколько:

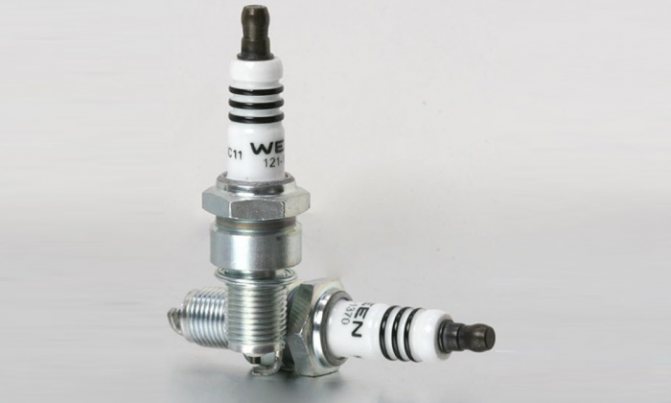

Можно предположить, что причина в неисправных свечах зажигания или в забитом воздушном фильтре. Но свечи зажигания не выходят из строя сразу все. Если не работает одна свеча, мотор начинает троить, но от этого он не заглохнет. Забить фильтр до такой степени, чтобы он был не в состоянии пропустить через себя воздух, – тут нужно сильно постараться. Когда будет отсутствовать подача воздуха, двигатель вовсе не запустится, а если и запустится, то тяга значительно упадёт. Ехать было бы сложно, если вообще возможно.
Здесь всё просто: если плотно закрыть трубу, двигатель через какое-то время заглохнет. Даже если запустить снова, он проработает несколько секунд и снова заглохнет. Происходит это потому, что выхлопным газам некуда деваться: выйти наружу они не могут, и попадают через выпускной коллектор обратно в камеры сгорания. Там газы смешиваются с топливовоздушной смесью, воспламенение становится невозможным, и двигатель глохнет.
Выхлопные газы не выводятся по нескольким причинам:
Ситуация с забитым катализатором встречается редко. Для этого нужно, чтобы вода в нём замёрзла, а это маловероятно.
А вот вода в глушителе бывает достаточно часто. Она замерзает зимой, и выхлопные газы не могут выйти наружу. Причин попадания воды бывает немного. В основном это пробитая головка блока цилиндров, из-за чего в выхлопную систему попадает антифриз и, смешиваясь с конденсатом, замерзает. Хотя если будет пробита прокладка ГБЦ, проблема льда в глушителе покажется мелочью, т. к. предстоит ремонт посерьёзнее.
Такие ситуации встречаются часто. В этом случае двигатель или совсем не запускается, или работает «в разнос». Причин немного, это:
Дроссельная заслонка принимает непосредственное участие в образовании топливной смеси, и нарушение ее функционирования приводит к сбоям в работе силовой установки. Подсос воздуха делает смесь слишком бедной, и мотор не может работать на ней, потому и глохнет. Для устранения этих проблем нужно чистить дроссельный узел (или заменять, если он неисправен) и искать место подсоса воздуха.
Симптом простой: после запуска мотор работает 5–10 секунд и глохнет. В большинстве случаев причина в бензонасосе, расположенном в топливном баке. А если быть точным, то дело в забитом фильтре тонкой очистки или сеточке. Эта незначительная на первый взгляд деталь не пропускает в топливную магистраль частицы грязи, которой, как и воды в бензобаке, предостаточно (особенно на автомобилях с пробегом 50 000 и более).
Летом вода и прочие вещества в баке жидкие и могут пройти в магистраль, а вот зимой нередко превращаются в лёд на фильтре-сеточке. Это приводит к тому, что бензонасос не может накачивать достаточное количество топлива для работы двигателя. Поэтому и получается, что насосу удаётся накачать немного топлива, и этого хватает как раз на то, чтобы запустить двигатель, но не более. Чтобы устранить эту неприятность, достаточно заменить или почистить сеточку бензонасоса.
Причин, приводящих к тому, что у ВАЗ-2110 сначала заводится, а затем глохнет двигатель, имеющий инжектор и 8 клапанов, достаточно много, ведь автомобиль весьма сложный механизм и его работоспособность зависит от исправности всех элементов.
В частности, к этому в первую очередь приводит:
В итоге возникает:
Читайте также: Как разморозить жидкость в бачке омывателя автомобиля
В несложных случаях отремонтировать машину без труда способен и ее владелец – главное понимать, что делать. При отсутствии надлежащей подготовки, лучше все же обратиться к специалистам.
Как видно, даже с учетом относительной простоты самой детали, РХХ выполняет ряд важных функций. Само собой, при возникновении сбоев в работе ДВС, необходима проверка данного элемента. При этом для диагностики и технического обслуживания датчика холостого хода ВАЗ 2110 не потребуется специализированного оборудования. Также замену регулятора ХХ можно вполне провести своими руками в условиях обычного гаража.
Напоследок отметим, что датчики такого типа довольно надежны и редко выходят из строя. Тем не менее, проблемы все же возникают на авто с большими пробегами. В любом случае, если холостой ход нарушен, важно убедиться, действительно ли поломка связана с РХХ. Приведенная выше информация позволит водителю быстро проверить датчик (электронную и механическую часть клапана холостого хода).
