Снятие и установка интеркулера (модели с турбокомпрессором)

Как известно, интеркулер используется для охлаждения турбины силового агрегата, а значит, выход из строя этого элемента и несвоевременное устранение появившихся неприятностей обязательно приведут к падению мощности самой турбины и к последующей поломке силового агрегата.

Столкнувшись с неисправностями интеркулера, важно знать на какие симптомы обращать свое внимание, ведь только разобравшись в проблеме вы сможете грамотно ее решить.

Какие бывают неисправности связанные с работой интеркулера

В процессе эксплуатации интеркулера вы можете столкнуться с разными проблемами, но наиболее распространенными из них являются разрыв агрегата или проблемы с его патрубком.

Разрыв интеркулера

Одной из частых неисправностей интеркулера является появление трещин в его корпусе. Это и неудивительно, ведь деталь находиться в передней части автомобиля, где периодически поддается механическим воздействиям.

Как всем известно: где тонко — там и рвется, а это значит, что при нарастании давления в системе, интеркулер может просто разорвать. Это крайне неприятная проблема и тут у вас два выход: либо узнать как запаять интеркулер, либо заменить его новой деталью.

Знаете ли вы? Исходя из типа охлаждения выделяют два возможных варианта интеркулеров: с классическим воздушным или более современным — водяным.

При разрыве интеркулера мощность двигателя резко падает, а расход топлива сразу увеличивается.

Проблемы с патрубком

На проблему с функционированием патрубка, в первую очередь, указывает появление масла на стыке его крепления. Если вы заметили смазочную жидкость в патрубке, ведущем от турбины к интеркулеру, значит необходимо заменить специальное уплотнительное кольцо, соединяющее деталь с турбокомпрессором. Если же это не поможет, тогда, возможно, придется менять патрубок.

Важно! Минимальное количество масла не всегда свидетельствует о неисправности интеркулера или его патрубка. Тут все зависит от пройденного автомобилем километража и мощности силового агрегата.

В некоторых случаях, при слишком высоком давлении в системе, патрубок может сорвать с места. Это явление сопровождается громким звуком и появлением густого черного дыма из подкапотного пространства.

Как запаять интеркулер

Об основных неисправностях интеркулера и о том, как они проявляются, мы с вами уже поговорили, теперь нужно ответить на главный вопрос: «Что делать в такой ситуации?». Тут все просто: ремонтировать или менять. Предположим, что вы решили бороться с проблемой путем сварки интеркулера.

Необходимые инструменты

Для выполнения процедуры, вам необходимо подготовить определенные инструменты и материалы, к которым относят: напильник, чистое полотенце, алюминиевые или медные вставки, паяльник и отвертку. Для выполнения ремонта методом холодной сварки, нужно иметь в наличии соответствующий «сварочный» состав и герметик.

Процесс ремонта

Перед тем как преступить к выполнению задачи необходимо снять интеркулер.

Важно! Возможно потребуется демонтаж бампера.

Для этого открутите крепежные гайки и отсоедините деталь от коллектора. Затем, треснувший элемент необходимо немного поднять и вывернуть нижние крепежи. Теперь можно достать интеркулер и положить его на чистую поверхность.Сверху деталь протирают полотенцем, а пользуясь случаем можно почистить и патрубок элемента (возьмите круглую щетку и хорошо прочистите каналы детали, после чего продуйте их пылесосом).

На следующем этапе, с помощью напильника зачищают места появления трещин и очищают деталь от всех заусениц и пыли, после чего аккуратно припаивают подготовленные пластины.

Если интеркулер алюминиевый, то и пластины должны быть изготовлены именно из такого материала. Соответственно, для медных деталей используются медные вставки.

Заклеить брешь в интеркулере можно и с помощью холодной сварки (если повреждение небольшое). Для этого, нужно обезжирить его внутреннюю сторону и заглушить крайние слоты радиатора, поскольку именно в этих местах образовываются трещины при вибрации мотора.

Все, что вам понадобиться для выполнения задачи — это герметик и сама «холодная сварка». Небольшое количество герметизирующего состава нужно вдавить в крайние слоты (с обоих сторон), и убрав лишнее, дать герметику время немного подсохнуть. После этого, хорошо размешав холодную сварку необходимо полностью залепить те же слоты.

Рекомендуем:  Осторожно: окрашено! Подготовительные работы и организация мэйк-апа

Важно! Обязательно следите за тем, чтобы сварка не помешала при последующей обратной сборке.

После полного высыхания одной стороны, можете выполнить те же действия и с другой. Следует обработать небольшим слоем герметика и посадочное место под резиновой прокладкой, а после установки самой прокладки герметизирующий состав наносят и поверх нее. Остается только присоединить крышки патрубков и обжать лепестки, для чего отлично подойдут пассатижи.

После выполнения обратной сборки, всем обрабатываемым местам дают хорошо высохнуть, и только после этого возвращать интеркулер в автомобиль.

Ремонт патрубков

Как и ремонт самого интеркулера, восстановление работоспособности его патрубка предусматривает наличие определенных инструментов и материалов, а также четкое следование инструкции выполнения работы.

Набор инструментов

Помимо стандартного набора инструментов (отвертки, плоскогубцы и т.д), который наверняка имеется в гараже каждого ответственного автовладельца, также нужно подготовить несколько тюбиков термогерметика (лучше если вы купите 2), обычный марлевый бинт (1 метр), растворитель и наждачную бумагу.

Знаете ли вы? Отработанные выхлопные газы способны раскрутить крыльчатки турбины до 150 000 — 210 000 об/мин.

Процесс ремонта

До того времени как вы доберетесь до патрубка интеркулера, бампер, да и сама деталь уже должны быть сняты. Поэтому, чтобы промыть его и определить много ли внутри скопилось масла, вам не нужно больше ничего демонтировать.

Перед нанесением герметизирующего состава, весь патрубок вокруг места прорыва необходимо обезжирить и пройтись по нему наждачкой (для снятия глянца с резины лучше использовать материал средней зернистости).

Затем, раскройте место прорыва путем сдавливания патрубка и промажьте его герметизирующим составом. Также следует смазать герметиком и место вокруг повреждения, после чего накладывается бинт. Между его оборотами также промащивают упомянутым составом и проглаживают (лучше выполнять это действие в перчатках).

В качестве альтернативного варианта нанесения герметика, можно сначала промазать весь бинт и только потом наматывать его на патрубок. Когда материал закончится его полностью разглаживают и еще раз промазывают герметиком по всей ширине.

Вся эта конструкция должна хорошо высохнуть, для чего будет достаточно 2-3 часов, хотя для гарантии, лучше оставить перемотанный патрубок и на более длительное время. Если верить надписи на герметике, то полная вулканизация происходит лишь спустя сутки.

Как видите, ремонт патрубков интеркулера своими руками — не такое уж и сложное задание, и для успешного решения проблемы достаточно подручных материалов и вашего желания.

Как продлить жизнь интеркулеру

Существует несколько основных правил, соблюдение которых поможет продлить жизнь не только турбины, но и интеркулера. К примеру, после долгого стояния в пробке нельзя резко ускоряться. Пока машина стояла без движения, мотор, турбина и интеркулер уже успели нагреться, а если резко раскрутить лопасти, то нагрев будет чрезмерным или даже критическим.

Обязательно следите за температурой масла и антифриза, которые необходимо своевременно заменять. Грязные жидкости, которые плохо отводят тепло только ускорят износ интеркулера.

Своевременного обслуживания требует и сам силовой агрегат, причем для каждой модели двигателя оно будет иметь индивидуальные особенности. Например, на современных моторах 1.4 TSI, устанавливаемых на автомобили Volkswagen, прежде всего, необходимо следить за чистотой интеркулера, который очень быстро загрязняется (находится прямо во впускном коллекторе), в то время как старые, продольно расположенные 1.8 TSI требуют регулярной очистки трубки подачи масла.

У каждого мотора, а соответственно и интеркулера, имеются свои особенности, однако общие требования заключаются в своевременному обслуживании и более щадящем режиме эксплуатации (чтобы исключить возможность перегрева).

Чистка интеркулера своими руками

Если у вас еще не разорвало радиатор интеркулер, но вы, все таки, беспокоитесь за эту деталь, тогда следует проводить периодическую чистку, особенно если существует серьезная возможность скопления грязевых отложений, как в вышеприведенном примере.

Что нужно для чистки

Способы промывки интеркулеров ограничиваются только вашей фантазией, однако есть особенности, которые все же следует принимать во внимание при проведении этого мероприятия. Так, в то время как одни автовладельцы используют в этих целях станции Kärcher, другие не рискуют, понимая, что сильный напор воды может погнуть алюминиевые пластины охладителя.

Рекомендуем:  Какой допустимый износ тормозных дисков? Советы и рекомендации автолюбителям

Большое количество автомобилистов ответственно подходят к выбору средств для прочистки интеркулера, хотя конечный результат далеко не всегда зависит именно от этого.

Сегодня существует два основных вида качественной прочистки интересующей нас детали — внутренняя и наружная. Первый вариант очистки предусматривает обязательный демонтаж интеркулера, а вот при использовании второго — эта процедура вовсе необязательна.

Для наружной очистки достаточно шланга с небольшим напором воды, мягкой щетки и стандартного моющего средства против грязи. Что же касается внутренней промывки, то тут необходимо подготовить отвертки и торцевые ключи с головками, поскольку для снятия интеркулера нужно выкрутить два крепежных болта.

В обоих случаях, для промывки теплопроводника автовладельцы используют самые разнообразные очистители, предназначенные для мотора, радиатора, а также жидкости, использующиеся в автомобиле для других потребностей (например, керосин или бензин).

Еще один важный момент при выполнении очистки интеркулера — это присутствие масла в охладителе. Разумеется, если оно и правда попало в интеркулер, то для его устранения могут понадобиться совсем другие средства.Как показывает практика, в случае присутствия смазочного материала, промывка детали осуществляется в два приема: сначала интеркулер избавляют от грязи и других отложений, а потом только от масла. Для борьбы с этой жидкостью отлично подойдет бензин или керосин.

Как почистить интеркулер

Даже самое обычное засорение интеркулера может доставить просто массу хлопот автовладельцу. Особенно часто указанная проблема возникает в зимнее время, когда большая часть отечественных дорог обрабатывается различными химикатами.

Для очистки всех составляющих частей интеркулера придется полностью разбирать деталь, промывать каналы и продувать патрубки. После этого все элементы следует намочить и оставить в таком состоянии на некоторое время. Как только детали просохнут, их можно будет вернуть на прежнее место.

Однако это только краткое описание всей процедуры, а если углубляться в данный вопрос, то для начала вам необходимо добраться до самого охладителя. Учитывая модель транспортного средства и количество места в подкапотном пространстве, где он установлен, может понадобиться разбор бампера, причем, возможно, даже вместе с передней панелью. В самом простом варианте достаточно будет просто снять защиту с арки.

Необходимо понимать, что при наружной очистке, вам хоть и удастся избежать достаточно хлопотных работ по снятию прибора, но качественно промыть интеркулер не получится.

Как только деталь окажется в ваших руках, можете оценить масштабы требуемых мероприятий. Если интеркулер слишком грязный, то очистку придется проводить в три этапа:

  • этап механической очистки (удаляются насекомые, камни, наросты, выпрямляются деформированные пластины);
  • этап ликвидации грязи и других отложений с помощью специальных химических средств;
  • внутренние очистительные работы (применяются средства для прочистки карбюратора, двигателя, радиатора или обычный керосин, бензин или ацетон).

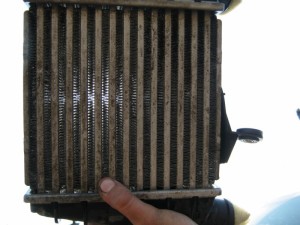

После проведенной очистки, через радиаторные пластины должен проходить свет (не меньше чем на 80%!). Если вам удалось добиться такого результата, то можете высушивать деталь (лучше задействовать компрессор) и возвращать ее на прежнее место.

Знаете ли вы? Механики утверждают, что для снятия интеркулера и его последующей промывки вам будет достаточно 2-3 часов.

После прочистки корпуса и патрубков интеркулера своими руками, вы обязательно почувствуете положительные изменения при разгоне машины, которые выражаются в легкости, резвости и увеличении мощности.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Снятие и установка интеркулера (модели с турбокомпрессором)

 СНЯТИЕ
1. Интеркулер располагается на левой стороне двигательного отсека, за передним бампером. 2. Снимите передний бампер как описано в Главе Кузов.
3. Ослабьте крепежные зажимы, и отсоедините канал, соединяющий интеркулер с турбокомпрессором и впускным трубопроводом (обратитесь к сопроводительной иллюстрации).
4. Работая снаружи панели крыла, отверните два болта, крепящие кронштейн интеркулер к панели кузова. Где применяется, снимите также крепежную гайку кронштейна (обратитесь к сопроводительной иллюстрации).

5. Работая на внутренней стороне интеркулера, отверните болт, крепящий зажимную планку к панели кузова, и достаньте зажимную планку. 6. Толкните интеркулер вверх, чтобы освободить верхнюю крепежную скобу от уплотнительной кромки панели кузова (скоба видна из двигательного отсека), затем достаньте интеркулер с кронштейном из-под автомобиля. 7. Интеркулер можно снять с кронштейна, отвернув два болта крепления и сняв нижнюю часть кронштейна.

 УСТАНОВКА
1. Производите установку в обратной последовательности, уделяя внимание следующему. a) При установке сборки, не повредите жгут электропроводки, установленный ниже арки колеса. b) Убедитесь, что верхняя крепежная скоба правильно установлена на панели кузова (чтобы можно было задвинуть интеркулер вверх, пока скоба не станет в уплотнительной кромке панели кузова). с) Убедитесь, что крепежные зажимы впускного канала надежно зажаты.

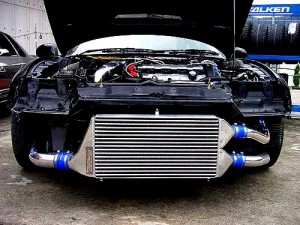

Интеркулер: назначение и преимущества

Как бы это ни было странно, но далеко не все владельцы современных машин с турбированным движком, достаточно осведомлены и разбираются в приборах и деталях, находящих под капотом их автомобиля. Про наличие там интеркулера, вообще говорить не приходится. Именно поэтому в статье, сначала стоит разобрать, что же это за прибор и с чем его едят.

Интеркулер, или как его еще дословно переводят с английского – промежуточный охладитель, представляет собой радиатор или теплообменник, основным назначением которого является охлаждение перегретого воздуха, поступающего от турбокомпрессора. Температура этого самого воздуха, как правило, достигает 200 ˚С. Такому перегреву способствуют температура самого компрессора и термодинамический эффект от сжатия воздуха. Из школьного курса физики многие запомнили, что нагревание воздуха сулит уменьшение его плотности, а в случае с турбонаддувом из-за этого будет существенно снижаться и его давление.

Как утверждают специалисты, интеркулер способен снизить температуру воздуха до 50 ˚С, что обеспечит значительно более хорошее наполнение цилиндров двигателя, а соответственно и увеличит его мощность, повысит экономичность и снизит уровень вредных выбросов. Совсем не странно, что использование интеркулера при исправности всех систем гарантирует увеличение мощности движка на 20 %!

Что интересно, охлаждая воздух, интеркулер создает для него препятствие, а это также влияет на давление наддува. Но несмотря на это, прибор предоставляет значительно больше преимуществ, ввиду чего его использование можно назвать компромиссом для достижения требуемого эффекта.

Как провести прочистку интеркулера?

Условно сие мероприятие можно разделить на несколько логичных этапов.

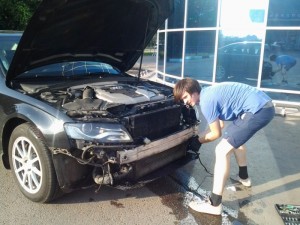

Первое, что нужно сделать, – это добраться до самого охладителя. В зависимости от модели автомобиля и места под капотом, где он установлен, может понадобиться и разбор бампера с передней панелью, а возможно будет достаточно просто снять защиту с арки. Нужно понимать, что избрав путь наружной очистки, вы избежите хлопотных работ по снятию прибора, однако и промыть теплопроводник получится на порядок хуже.

Чтобы промыть прибор снаружи, достаточно будет шланга с небольшим напором воды, мягкой щетки и средства против грязи. Еще раз напомним, что водяной напор под большим давлением крайне неблагоприятно может повлиять на пластины радиатора.

Что касается внутренней чистки, то процесс снятия сильных проблем не вызывает, прибор, как правило, прикрепляется двумя болтами. После извлечения вожделенного интеркулера из-под капота важно правильно оценить масштабы требуемых работ. При самом сильном загрязнении (особо его заметно с тыльной стороны) специалисты советуют проводить чистку в 3 этапа:

  1. Механическая чистка. Удаление насекомых, камней, наростов, выпрямление деформированных пластин при помощи подручных средств.
  2. Очистка от грязи и других отложений при помощи химических средств. К примеру, Profoam 2000.
  3. Внутренняя чистка. Чтобы почистить прибор внутри от масла, используются средства для прочистки карбюратора, двигателя,  радиатора либо же обычный керосин или бензин, Уайт-спирит или ацетон.

После того как интеркулер будет очищен от грязи и масла, сквозь радиаторные пластины должен проходить свет не менее чем на 80 %! Проведя все процедуры, перед установкой охладителя обратно под капот его следует высушить. Для этого можно задействовать компрессор.

По словам механиков, для того чтобы снять прибор, промыть его и поставить обратно, должно хватить 2–3 часов.

В итоге вернув прибор на свое место, вы, несомненно, почувствуете положительные изменения в динамике разгона автомобиля, его резвости, легкости и мощности.
