Датчик температуры охлаждающей жидкости: замена своими руками, виды неисправностей

Датчик температуры охлаждающей жидкости двигателя на ВАЗ-2114 – это один из тех электрических индикаторов автомобиля, который чаще всего выходит из строя, поскольку на него влияет перепад температур и нагревательный эффект. Меняется этот элемент также очень просто, но не все автомобилисты это понимают и тратят деньги, а также время зря. Данная статья расскажет, как быстро и своими руками заменить датчик охлаждающей жидкости на автомобиле.

Принцип действия и функции прибора

Конструкция и принцип работы измерителя температуры мало изменились с момента его первого применения на авто. За счет современных материалов, используемых при изготовлении датчика, он уменьшился в размерах, а точность показаний выросла. Прибор представляет собой термический переменный резистор, заключенный внутрь металлического корпуса с резьбовым наконечником. При нагреве термоэлемент снижает сопротивление электрической цепи, что позволяет электронному блоку управления (иначе – контроллеру, ЭБУ) определять температуру охлаждающей жидкости.

От работы температурного датчика зависят следующие функции:

  1. Традиционно от сигналов измерителя функционирует указатель температуры охлаждающей жидкости.
  2. Своевременное включение вентиляторов принудительного охлаждения двигателя при достижении антифризом установленного порога температуры (около 100 °С).
  3. Обогащение топливовоздушной смеси и повышение оборотов холостого хода на непрогретом моторе.
  4. Во время езды контроллер собирает показания всех датчиков и на этой основе формирует соотношение топлива и воздуха в смеси. Измеритель температуры также участвует в этом процессе.

Конструкцией современного авто может предусматриваться установка нескольких измерителей нагрева, отвечающих за определенные функции. Их расположение бывает разным:

  • на верхнем патрубке, ведущем от блока цилиндров к радиатору;
  • в корпусе термостата;
  • в головке цилиндров;
  • непосредственно в радиаторе.

Отличить термоэлементы от других типов датчиков несложно. Все приборы, встроенные в систему охлаждения двигателя и соединенные проводами с контроллером, предназначены для замеров температуры. Единственный момент: когда вы станете искать местонахождение температурного измерителя с целью проверки, не перепутайте прибор с датчиком детонации, встроенным прямо в блок цилиндров. Когда на машине стоит несколько термических элементов, их функции обычно распределяются так:

  • измеритель, встроенный в патрубок, участвует в приготовлении топливной смеси для двигателя;
  • прибор, стоящий в радиаторе, обеспечивает включение охлаждающего вентилятора (или двух);
  • датчик в головке цилиндров отвечает за указатель температуры охлаждающей жидкости.

На большинстве автомобилей низшей и средней ценовой категории применяется один температурный датчик, выполняющий все функции одновременно. Обычно он стоит на корпусе термостата либо на верхнем патрубке радиатора.

Зачем нужен датчик температуры охлаждающей жидкости?

В зависимости от того, как изменяется температура жидкости, ЭБУ регулирует работу системы топливопитания, а также некоторых других элементов, в частности, охлаждающих вентиляторов. Тем самым подготавливается наиболее оптимальное соотношение топливной смеси. При отказе датчика ЭБУ неверно воспринимает исходимые от него показания, поэтому могут возникнуть проблемы с нормальной работой двигателя. Эксплуатировать машину с неисправным ДТОЖ не рекомендуется.

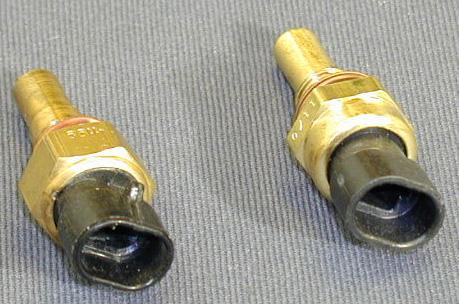

Вот так выглядит датчик температуры охлаждающей жидкости(ДТОЖ)

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

  • расход горючего на 100 км;
  • объем и качество газов;
  • возгорание топливовоздушной смеси;
  • оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

  1. Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
  2. Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
  3. Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
  4. С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
  5. Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
  6. ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.
Рекомендуем:  Как перетянуть подлокотник автомобиля своими руками (на примере Приоры)?

Причины возникновения неисправностей

Поломка ДТОЖ достаточно редко беспокоит автолюбителей вследствие своей простой конструкции. Но причин выхода из строя всё же достаточно. Использование некачественного антифриза и моторного масла приводит к разрушению поверхности ДТОЖ. Чувствительный элемент датчика может покрываться осадком в виде кристаллов. Причина может крыться и в производственном браке. Не стоит покупать ДТОЖ на барахолках и различных дешёвых рынках автозапчастей. ДТОЖ, купленный на таком рынке, зачастую не будет отвечать заявленным параметрам и малейшие повреждения приведут к выходу датчика из строя. Утечка антифриза может привести к износу прокладки. Скачок напряжения в бортэлектросети и коррозия контактов также могут быть причиной выхода из строя датчика.

Виды неисправностей датчика и как их устранить

Благодаря тому, что конструкция датчика проста, он считается надежным. Чем проще конструкция, тем выше надежность. У датчика может быть проблема с градуировкой. В этом случае значение сопротивления будет меняться как попало и на ЭБУ будет передаваться неверная информация.

Основная и главная поломка или неисправность температурного датчика охлаждающей жидкости в том, что он не включает вентилятор при достижения температуры включения.

Неисправность может быть вызвана окислением штекера проводки или поломки дополнительного датчика, отвечающего за работу вентилятора.

Неисправности ДТОЖ:

  • без причины падают обороты двигателя;
  • долго нагревается мотор;
  • двигатель часто перегревается;
  • повышенный расход топлива;
  • ухудшение управляемости автомобилем;
  • из глушителя выходит черны дым;
  • нет стабильности в работе ДВС.

Бывают также, стуки в двигателе — детонация. На старых авто устанавливался контроллер. При достижении стрелки контроллера за пределы критической зоны, требуется немедленная остановка транспорта. Это может быть связано с поломкой ДТОЖ.

А в современных автомобилях, бортовой компьютер подскажет, что мотор перегрелся и требуется остановиться. Кстати, если тосол, антифриз или вода закипела, нельзя выключать двигатель. Надо остановиться и дать поработать на холостом ходу. Когда температура немного спадет, заглушить двигатель.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Как говорилось раннее, процесс замены слишком прост и займет всего минут 10-15.

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

  1. Снимаем клемму с АКБ.

    Проводим демонтаж клеммы АКБ

  2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

    Для того чтобы добраться до датчика необходимо снять воздушный фильтр

  3. Отсоединяем провода, которые питают элемент.

    Отключаем колодку проводов питания датчика

    Датчик температуры охлаждающей жидкости с демонтированной фишкой

  4. При помощи ключа на 19, проводим демонтаж изделия.

    Демонтаж ДТОЖ

    Ключом на 19 выкручиваем датчик

  5. Сборка проходит в обратном порядке.
Рекомендуем:  Замена порогов на «классических» моделях ВАЗ

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя Каталожный номер Стоимость, в рублях
Fenox TSN22101 210
LUZAR LS 0101 240
Fenox TSN22101O7 240
Vernet 2509 250
Patron PE13059 300
Intermotor 52400 300
Era 330082 350
Facet 7.3000 350
Eps 1.830.000 400
KW 530.000 550
H+B Elparts 70511515 600
Cargo 180804 700
Hella 6PT 009 107-151 750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

  • Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
  • Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
  • Другие последствия, к которым датчик привязан косвенно.

Испытание на работоспособность

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

  1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
  2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
  3. Отсоедините от термоэлемента колодку с проводами.
  4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

  • мультиметр или другой прибор, способный мерить сопротивление цепи;
  • небольшая емкость для воды (можно обычный стакан);
  • термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Перед тем как проверить датчик температуры охлаждающей жидкости под нагревом, прозвоните его контакты омметром. Может статься, что прибор перегорел либо в нем возникло короткое замыкание. Тогда дальнейшие манипуляции теряют смысл и элемент надо менять, поскольку ремонту он не подлежит.

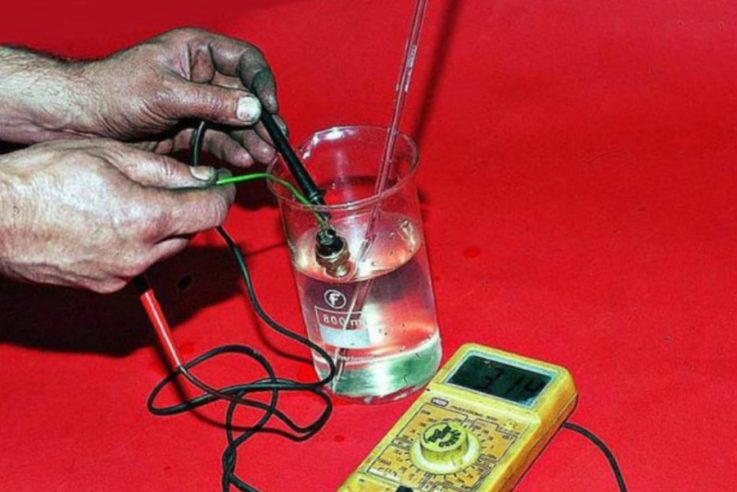

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Какие признаки могут указать на неисправность ДТОЖ?

Если отказ произошел, охлаждающий вентилятор при повышении температуры ОЖ не включается, что приведет к перегреву двигателя.

Важно! Если температура ОЖ перешла за допустимую черту, следует прекратить движение, и проверить, как функционирует датчик.

Случается и наоборот, когда автомобильный вентилятор работает без выключения, независимо от температуры жидкости. Это также может быть связано с отказом данного датчика. Если на автомобиле установлен бортовой компьютер, то он обычно выдает сообщение об отказе температурного датчика.Следует понимать конструктивные особенности ДТОЖ. Этот маленький датчик выполнен вполне надежно, поэтому, в большинстве случаев, его отказы сопряжены с плохим контактом подходящих к нему проводов или с их повреждением. Также причиной отказа могут оказаться окислившиеся клеммы датчика.

Обзор видов ДТОЖ: устройство и принцип работы

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Рекомендуем:  Как снять коробку передач на ВАЗ 2110 в гаражных условиях

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

  • полупроводниковые;
  • биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

  • сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
  • капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Фотогалерея «Разновидности ДТОЖ»

Схемы разных видов датчиков приведены на фото.

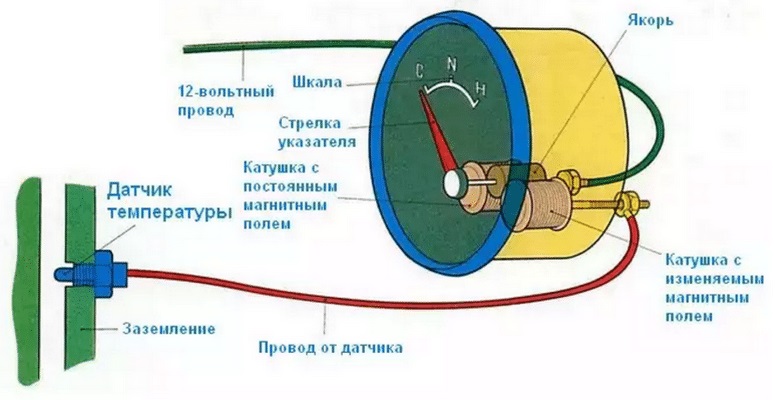

Магнитный тип ДТОЖ Биметаллический датчик Схема капиллярного датчика

Проверка работоспособности датчика температуры охлаждающей жидкости

Необходимые инструменты и оборудование

Для процедуры проверки, снятия и замены датчика вам понадобятся следующие инструменты:

  • ключ на 19;
  • мультиметр;
  • ёмкость, в которую вы будете сливать охлаждающую жидкость (подойдёт обычное ведро);
  • электрический чайник для нагрева воды;
  • термометр;
  • ёмкость для горячей жидкости (подойдёт стакан или маленькое ведро).

Порядок проверки

Как проверить датчик температуры охлаждающей жидкости? Этот процесс недолгий и не требует какой-то специальной диагностики в автосалоне.

Не забывайте — для того, чтобы датчик корректно указывал температуру охлаждающей жидкости, необходимо, чтобы ДТОЖ был погружён в эту жидкость. Для этого необходимо регулярно проверять наличие в системе хладагента. Эта проверка — первый этап, который стоит предпринять при возникновении подозрения о неисправности ДТОЖ.

Следующим этапом будет проверка контактов на окисление и коррозию. Также необходимо выявить нарушения подключения ДТОЖ к системе. Изучив инструкцию по эксплуатации автомобиля, уточните количество и расположение датчиков. После этого найдите ДТОЖ и установите, что с его подключением всё в порядке. Для этого ДТОЖ придётся демонтировать, так как проверка связана с его погружением в ёмкость для горячей жидкости.

Возьмите датчик и опустите его в ёмкость с кипятком. Далее необходимо замерить сопротивление на выходе. При этом датчики на разных моделях автомобиля будут показывать разные значения. В интернете доступны таблицы с оптимальным сопротивлением для каждой модели.

Если показатели эталонной и измеренной величин различны, то ДТОЖ подлежит замене. Конструкция датчика настолько проста, что не предусматривает ремонт.

Как проверить датчик температуры охлаждающей жидкости? Необходимо опустить его в нагретую воду (как было сказано выше). Затем возьмите термометр и опустите его в ёмкость с холодной водой. Рекомендуется использовать электронный термометр. Подключите к датчику мультиметр, который настроен на измерение сопротивления. Затем опустите ДТОЖ в воду и проведите измерения. Затем ёмкость с холодной водой нагревается до 15, 20, 25 градусов, а полученные результаты измерений фиксируются. Если результаты не совпали с эталонными — потребуется замена.

Существует способ проверить ДТОЖ и без термометра. Температура воды при кипении достигает 100 градусов. Эта температура берётся за основу и измеряется сопротивление. При кипении воды сопротивление должно равняться примерно 176,7 ом. С погрешностями оно может достигать около 190 ом. В случае несовпадения показателей также потребуется замена датчика.

В качестве примера ниже приведена таблица зависимости температуры от сопротивления.

Температура в градусах Цельсия Сопротивление (Ом)
5 000 — 6 500
10 3 350 — 4 400
20 2 250 — 3 000
30 1 500 — 2 100
40 950 — 1400
50 700 — 950
60 540 — 675
70 400 — 500
80 275 — 375
90 200 — 290
100 150 — 225
