Как доработать и модернизировать печку своими руками на ВАЗ-2107?

Автомобили ВАЗ, несмотря на свой возраст, до сих пор популярны среди автолюбителей. Исходя из количества недостатков отечественных машин, владельцы вынуждены прибегать к улучшению и модернизации тех или иных элементов транспортных средств. В этой статье пойдёт речь о тюнинге печки ВАЗ-2107, так как она является слабым звеном транспортного средства.

Часто случается так, что стандартная печка ВАЗ 2107 не справляется с сильными морозами

Всем известно, насколько важным элементом для комфорта водителя и пассажиров является отопительная система автомобиля в зимние холодные периоды. Замерзание стёкол и холод в машине создают огромный дискомфорт. Рассмотрим основные варианты улучшения печки транспортного средства.

Улучшать работу отопительной системы на «семерке» можно следующими способами:

  • переделать боковую вентиляцию окон;
  • сделать модернизацию заслонки;
  • произвести доработку системы обдува ног, чтобы повысить ее эффективность;
  • улучшить работу системы прогрева задней части салона;
  • доработать термостат;
  • улучшить функционирование пароотводящей магистрали;
  • произвести монтаж дополнительного водяного насоса.

О вариантах модернизации системы отопления в автомобилях ВАЗ 2107 рассказал пользователь Егор Panther.

Улучшение боковой вентиляции

Дорабатывать систему боковой вентиляции надо после покупки дополнительного вентилятора. Устройство монтируется в левую магистраль, что позволит принудительно подать воздушный поток на дефлектор.

Процедура тюнинга выглядит так:

  1. На первом этапе производится демонтаж дефлекторного устройства с магистрали. Для выполнения этой задачи надо воспользоваться отверткой. Дефлектор в салоне поддевается и извлекается, его надо потянуть вперед. Аналогичные действия выполняются с другой стороны печки.
  2. Демонтаж устройства выполняется аккуратно, чтобы не оставить следы повреждения на центральной консоли.
  3. Если дефлектор извлечен, надо выполнить снятие держательного устройства из торпедо. Этот элемент монтируется в центральной консоли с использованием специальных усиков. Суть данной модернизации заключается в том, что для принудительной подачи воздушного потока в систему отопления монтируется классический компьютерный вентилятор.
  4. Для монтажа вентилирующего устройства элемент сначала надо примерять к корпусу дефлектора. После прикладывания к пластику маркером или карандашом надо нанести разметку. Используя канцелярский ножик, выполняется разрез пластмассы на дефлекторе.
  5. Если размеры отмечены точно, то вентилирующее устройство будет плотно установлено в корпус. Это важно, поскольку такой монтаж позволит предотвратить болтание детали при езде.
  6. После завершения установки вентилятора надо удостовериться в том, что его лопасти нормально вращаются и им ничего не мешает. Если возникли проблемы, выполняется подгонка устройства. При необходимости лопасти можно немного подрезать.
  7. Для обеспечения подачи эффективного воздушного потока и отсутствия обратной тяги вся конструкция должна быть герметичной. Поэтому, используя герметик или остатки пластика, который появился после разреза дефлектора, щели закупориваются.
  8. Если все действия будут выполнены, вентилирующее устройство устанавливается в площадке магистрали, после чего монтируется на корпус дефлекторного элемента.
  9. После выполнения всех монтажных этапов надо работать с электрической составляющей. Рекомендуется подключить электроцепь вентилятора к проводнику, где ток появляется при активации зажигания. Этот вариант более удобный. Допускается подключение устройства к кабелю управления отопительным узлом.

Модернизация заслонки

Доработка печки ВАЗ 2107, заключающаяся в модернизации нижней заслонки системы, является самым простым в реализации вариантом. Если все действия будут выполнены правильно, то устройство не будет произвольно открываться либо закрываться, когда машина едет по кочкам. Это обеспечит эффективный и одинаковый обдув обоих стекол.

Процедура модернизации осуществляется так:

  1. Надо визуально оценить корпус отопительного узла. В его углу штатно располагается отверстие необходимого диаметра для выполнения работ. Если его нет, то оно просверливается. Для этого используется сверло диаметром 6 мм.
  2. В сделанное отверстие изнутри устанавливается болт. Сама заслонка закрывается.
  3. После этого с помощью того же сверла выполняется просверливание отверстия непосредственно в ручке устройства. Сверлить надо так, чтобы дырка располагалась на уровне болта, установленного ранее. При этом длина винта должна быть такой, чтобы приподнимая заслонку, элемент мог свободно зайти в сделанное отверстие.
  4. Если все сделано правильно, то болт затягивается гайкой. Рекомендуется использовать деталь черного цвета, тогда его сложно будет увидеть.

Об особенностях доработки тяги воздушной заслонки рассказал пользователь Наиль Порошин.

Модернизация системы обогрева задних сидений

Для модернизации системы прогрева задних кресел потребуется установка дополнительной «улитки», которую можно использовать от ВАЗ 2108:

  1. Сначала надо сделать корпус для фиксации «улитки». Для выполнения этой задачи надо нарезать оргстекло.
  2. Используя обычный фен, необходимо осторожно сделать изгибы на стекле, чтобы получилось так, как показано на фото.
  3. Затем, с помощью фена надо осторожно изменить форму корпуса. Необходимо действовать аккуратно, иначе «улитка» может не стать в место посадки.
  4. При выполнении задачи можно удалить заглушку устройства с помощью канцелярского ножа. Это позволит уменьшить габариты детали приблизительно на 3 см.
  5. Затем выполняется изготовление боковых стенок конструкции. Для этого можно использовать дюраль или другой похожий материал. Толщина стенок должна составить 1,5 мм.
  6. Следующим этапом будет удаление всех щелей. Для этого места стыков устройства надо заклеить с помощью клея-герметика или другого средства.
  7. Затем надо поработать с каналами, по которым воздух будет поступать к отверстиям воздуходувов. Эти элементы рекомендуется сделать разборными. Для изготовления желательно использование аналогичного материала.
  8. В целях снижения величины сопротивления и удаления завихрения повороты воздушных каналов должны быть плавными. Их можно сделать из дюрали.
  9. На следующем этапе надо соорудить прорези, которые будут использоваться для обогрева ног. Речь идет о переднем обдуве — для водителя и пассажира. Прорези надо оборудовать заслонками. Можно дополнительно установить переменное резисторное устройство, которое будет использоваться для регулирования оборотов электродвигателя. Этот элемент можно поставить вместо резистора, предназначенного для изменения яркости подсветки.
  10. Основной этап в этой модернизации — сооружение системы эффективного обогрева ног пассажиров, сидящих сзади. Для этого необходимо дополнительно установить несколько патрубков большей длины. Радиаторное устройство довольно мощное и его мощности будет достаточно для подачи воздушного потока назад. Все соединительные места магистралей и воздуходувов герметизируются, чтобы не допустить утечки теплого воздушного потока.

С помощью фена делается корпус для «улитки» из оргстекла

Удаление заглушки «улитки»

Модернизация корпуса для изготовления воздушных каналов

Рекомендуем:  Как отремонтировать своими руками блок розжига ксенона

Улучшение эффективности обдува ног

Для улучшения эффективности обдува ног потребуется замена штатного вентилятора на другой, можно использовать устройство от ВАЗ 2108.

Процедура модернизации выполняется так:

  1. Первый этап выполняется в салоне автомобиля. Необходимо произвести демонтаж нижней части отопительного узла. Здесь установлено штатное вентилирующее устройство.
  2. Выполняется демонтаж вентилятора. Он больше не понадобится, его можно утилизировать.
  3. Затем выполняется обрезка пластикового гребня, который подает воздушный поток к полу машины. На «восьмерочных» агрегатах электродвигатель вентилятора больший по размерам.
  4. Производится демонтаж вентилирующего устройства, оснащенного двумя лопастями. Вместо него будет использоваться узел с пятью элементами. Перед монтажом нового устройства надо продиагностировать качество его работы. Для этого узел подключается и проверяется.
  5. Если устройство работает корректно, то выполняется его монтаж вместо старого. После монтажа узел надо качественно зафиксировать. Это позволит предотвратить негативное воздействие вибраций во время движений и быстрый выход из строя устройства.
  6. Чтобы вентилирующий узел функционировал более спокойно, необходимо произвести замену резисторного элемента. Это связано с тем, что устройство позволяет перегнать больший объем воздушного потока и функционирует более шумно. Поэтому производится монтаж резисторного элемента, который можно использовать от ВАЗ 2108.
  7. Кнопки, а также регуляторные компоненты вентилирующего устройства необходимо поменять на новые. Допускается использование деталей от ВАЗ 2108. Штатная клавиша от «семерки» по размерам и креплению подходит. Но она быстро выходит из строя в результате большой разницы величины тока. На этом этапе процедуру модернизации можно считать завершенной.

Доработка термостата

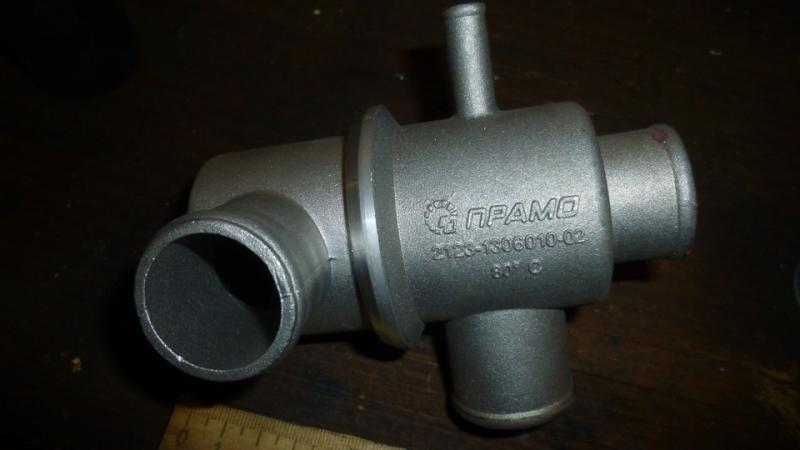

Термостат от автомобиля Шевроле Нива

Процедура доработки термостата на ВАЗ 2107 заключается в замене штатного устройства на деталь от Шевроле Нива:

  1. Сначала выполняется слив хладагента их системы охлаждения. Двигатель автомобиля прогревается, под краник отопителя подставляется емкость и жидкость сливается.
  2. Открывается моторный отсек, производится демонтаж термостата с магистралями, подсоединенными к нему. Надо отключить отводящий патрубок, расположенный снизу, он идет от радиаторного устройства к заменяемому элементу. Отсоединяется перепускная магистраль, она установлена сверху, а также шланг, идущий от термостата к помпе. Оценивается состояние этих патрубков. Если они изношены или повреждены, то надо подготовить новые.
  3. Производится отключение патрубка отводящей магистрали хладагента, а также медной трубы. Последний элемент откручивается от помпы, для этого надо выкрутить две гайки и демонтировать фланец со шпилек.
  4. Берется нижняя снятая магистраль и из нее вырезается средняя часть. Длина отрезка должна составить около 7-9 см.
  5. Производится монтаж нового термостатного устройства. Его подключение выполняется с помощью патрубка с водяным насосом. Шланг надо заранее немного изогнуть.
  6. Затем берется толстый патрубок от ВАЗ 2108 и подгоняется к месту, где был установлен нижний штатный шланг. С двух концов элемента надо отрезать одинаковые части и подключить его к новому устройству. В принципе, допускается установка и штатной магистрали, но этот вариант более простой.
  7. Производится монтаж верхнего шланга, речь идет о штатном патрубке.
  8. Вместо демонтированной магистрали делается заглушка, она шла от отопительного узла к водному насосу. Для этого потребуется трубка из меди, от нее отпаивается соединительный фланец. Из резины делается уплотнительный элемент, затем поверхность трубы обрабатывается герметиком. Конструкция прикручивается обратно, к водяному насосу.
  9. Следующим этапом будет подключение патрубка отводящего хладагент от отопительного устройства с входом на термостате. Для выполнения задачи берется демонтированный медный шланг, убирается лишняя часть, затем он немного изгибается.
  10. Делается кронштейн, который будет использоваться для фиксации патрубка к выпускному коллекторному устройству.
  11. Выполняется подключение отводящей магистрали от отопительного узла со шлангом, которая была отсоединена ранее. Выход от печки остается аналогичный, а вход будет идти не к помпе, а к термостату.
  12. Производится подключение конца магистрали с соответствующим входом к термостатному устройству, для этого потребуется более короткий и изогнутый патрубок. Он применяется для отвода хладагента от ГБЦ к отопительному узлу. Данный элемент заранее надо подогнать по длине. При использовании алюминиевого термостата могут возникнуть сложности, поскольку стенки таких устройств более толстые. Это значит, что магистраль надо использовать с большим диаметром.
  13. Производится фиксация тонкого патрубка системы подогрева впускного коллекторного устройства к наиболее тонкому выходу термостата. Предварительно надо отсоединить конец, идущий к нижней магистрали от отопительного устройства к водяному насосу. Производится замер патрубка, при необходимости отпиливается лишняя часть. Место соединения обрабатывается герметиком. Чтобы предотвратить утечки, объем клея должен быть большим.
  14. Затем место соединения патрубков и термостата стягивается с помощью хомутов. В систему отопления заливается хладагент. Производится запуск двигателя. Если в системе образовалась воздушная пробка, то ее надо удалить.
Рекомендуем:  Подушки безопасности: ремонт и восстановление сработавших элементов SRS

Подробно об установке термостата от автомобиля Лада Гранта на классические модели ВАЗ рассказал Valery Imenov.

Установка дополнительной помпы

Монтаж еще одной помпы на отопительный узел позволит обеспечить лучший обогрев салона в машине. Обычно это устройство устанавливается рядом с АКБ и патрубками в моторном отсеке. При выполнении задачи надо произвести демонтаж одной магистрали, идущей от блока цилиндров. Данный патрубок подключается к дополнительной помпе. От блока цилиндров магистраль должна идти к передней части водяного насоса, а трубка на выходе будет соединяться с отопительной системой.

Подача питания на вспомогательную помпу берется от клавиши активации системы обогрева заднего стекла. Это позволит включаться устройству вместе с данным узлом. От электрического моторчика дополнительного водяного насоса идет один положительный проводник. Минусовой контакт — это масса устройства.

Для обеспечения питания насоса надо сделать следующее:

  1. Производится демонтаж первого разъема с проводниками. К нему подключены несколько электроцепей. Проводник серого цвета предназначен для активации системы обогрева заднего стекла, это основной кабель.
  2. По этому проводу подключается кабель питания от водяного насоса. Сам кабель выводится в моторный отсек через технологическое отверстие.
  3. Для лучшей фиксации проводника контактный элемент рекомендуется припаять.
  4. По завершении монтажа колодки дополнительный водяной насос готов к тестированию и эксплуатации.

Об установке и особенностях подключения дополнительной помпы на классических моделях ВАЗ рассказал канал «Автоподогрев».

При необходимости подключение водяного устройства может быть выполнено другим методом:

  1. Для выполнения задачи потребуется колодка от форсунок либо контроллера детонации. Этот элемент приобретается в любом автомагазине.
  2. На концы колодки припаивается два проводника, а затем кабеля устанавливаются в гофру и обматываются изолентой.
  3. Затем выводится электроцепь для подключения заземления, можно использовать любой проводник, имеющийся на кронштейне рядом с местом монтажа.
  4. Сам жгут устанавливается вверх, выполняется подключение резисторных элементов отопительного узла к разъему, где брался положительный контакт. Это позволит произвести автоматическую активацию водяного насоса, который потребляет около 1,5 ампер во время работы. Такой метод подключения позволяет не использовать дополнительные реле и соединяться с положительным выходом в разъеме напрямую.

Многие автовладельцы устанавливают не «ВАЗовские», а «иномарочные» помпы на авто. Можно использовать устройство модели 0392020034 от производителя БОШ. Производительность такой помпы составляет 750 литров в час, но дополнительно надо приобрести хомуты, а также около 10 метров гофры. Перед выполнением задачи обязательно надо слить хладагент из системы.

Сложность монтажа фирменного водяного насоса заключается в том, что диаметры шланга и штуцеров устройства не соответствуют. Первый составляет 1,6 см, а на помпе — 2 см. Поэтому рекомендуется использовать более эластичные шланги. Это позволит натянуть магистраль на штуцер. Для лучшего прохождения элемент можно обработать моторной жидкостью.

Печка – широкое поле для деятельности и творчества

Одной из главных претензий, которую предъявляют владельцы отечественной «семерки», является недостаточная мощность работы отопителя – печки автомобиля, из-за чего даже при полной скорости оборотов двигателя в салоне бывает достаточно холодно, а на окнах образуется конденсат или ледяная корка. Доработка печки ВАЗ-2107 становится одной из первоочередных задач для автомобилиста, который хочет повысить уровень комфорта автомобиля для водителя и пассажиров, а также качество обдува стекол во время управления в холодное время года.

Оптимизацию вазовской печки осуществить оказывается не настолько сложно, имея под рукой простые инструменты, а также доступ к запчастям из отопителя другого автомобиля этой марки, например, «восьмерки» или «девятки», отличающейся большей мощностью, по сравнению с данной версией автомобиля. Вам не понадобятся даже специальные навыки – достаточно знать устройство отопителя и иметь стандартный набор инструментов и материалов.

Обработка подкапотного пространства

Но остается еще одна проблема – длительное время прогрева салона. И чтобы ее устранить, нужно утеплить двигатель. Это позволит мотору быстрее выходить на рабочую температуру и медленнее остывать.

Но утеплить сам мотор не получиться, на нем располагается значительное количество подвижных элементов, которые накрывать нельзя. Но допускается утепление подкапотного пространства.

Рекомендуем:  Как часто нужно менять воздушный фильтр в машине

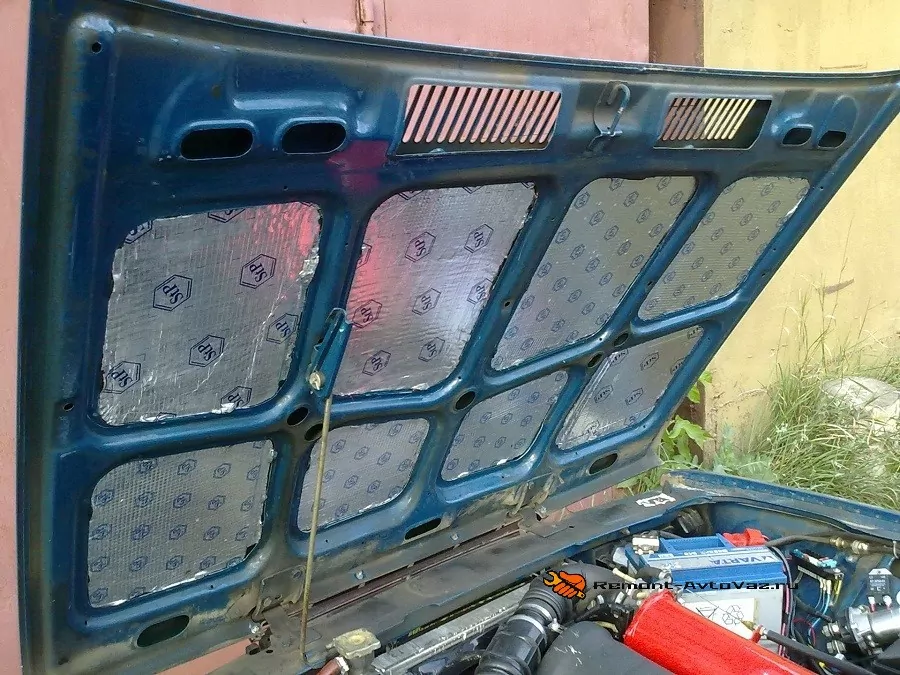

Вначале нужно утеплить капот ВАЗ-2107. Для этого можно приобрести в автомагазине специальный чехол, закрепляемый на чехол изнутри капота.

Но многие автолюбители предпочитают делать это подручными материалами. Но решая обработать капот, следует правильно выбрать изоляционные материалы. Они должны быть негорючими и не впитывать масло. Поэтому использовать обычные ткани не рекомендуется.

Лучше утеплить моторный отсек позволяет наклеивание изоляционных материалов на щит, отделяющий двигатель от салона. Но сделать это можно, только сняв мотор с авто.

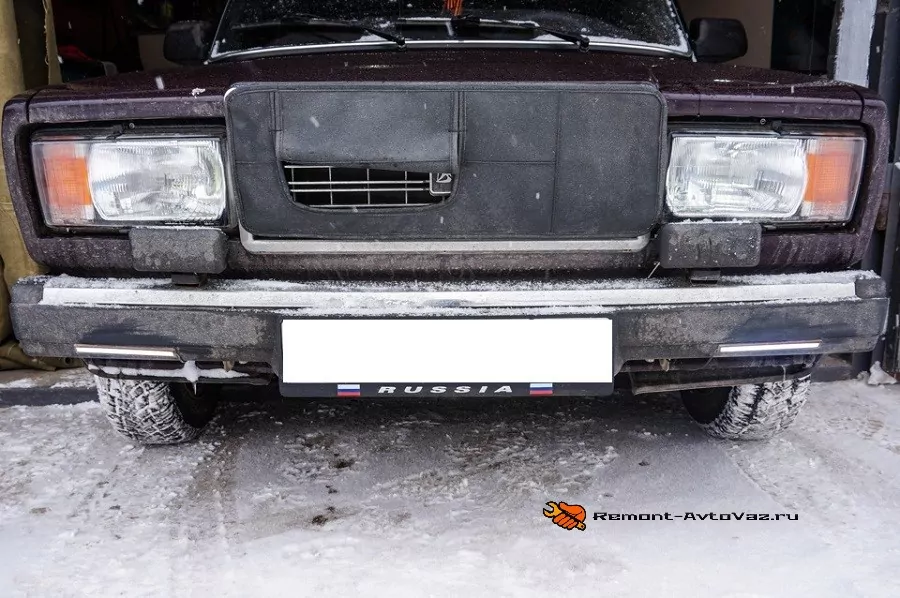

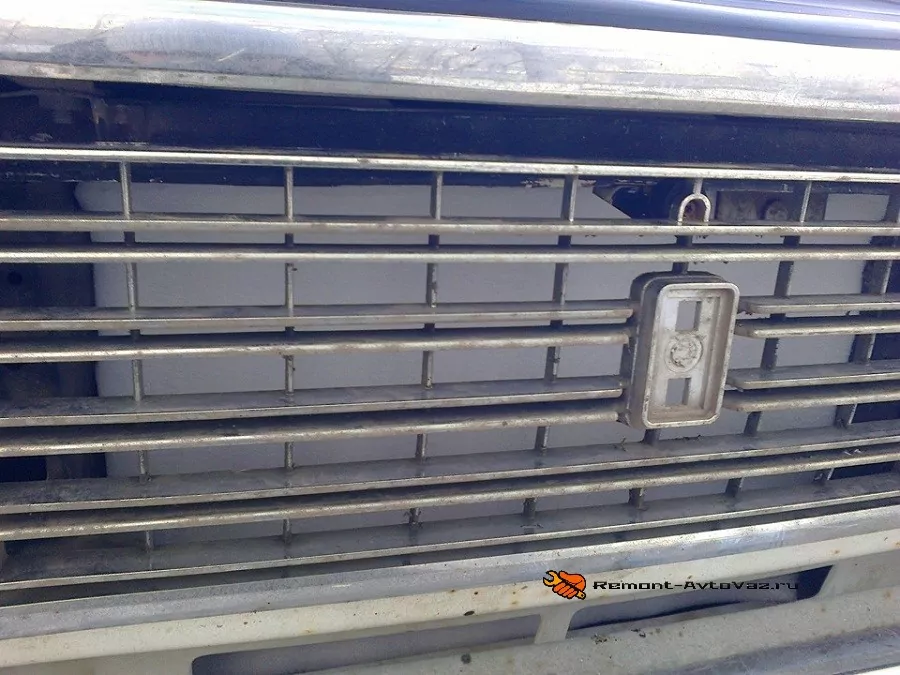

Помимо капота нужно утеплить и радиатор. Для этого применяются маски, закрепляемые радиаторной решетке.

Вместо маски можно использовать обычный картонный лист, помещенный между радиатором и решеткой. Но стоит учитывать, что полностью закрывать радиатор нельзя, теплообмен все же должен происходить. Поэтому лист картона не должен закрывать больше 2/3 площади радиатора.

С маской этого учитывать не нужно, поскольку помимо решетки отверстий в передке достаточно, чтобы поток воздуха прошел к радиатору.

Причины некачественного обогрева салона ВАЗ-2107

Для решения проблемы необходимо устранить её первоисточник. Потому, прежде чем рассказать о вариантах улучшения отопительной системы семёрки разберёмся с причинами возникновения неполадок с отоплением транспортного средства.

Основными причинами некачественного обогрева салона ВАЗ-2107 чаще всего бывают:

  1. Протечки крана отопительной системы;
  2. Низкий уровень подачи воздуха из дефлектора;
  3. Громкое функционирование двигателя отопительной системы;
  4. Некачественная подача тёплого воздуха в салон автомобиля.

Исходя из вышеперечисленных причин неполадок печки, можно сделать выводы, что для улучшения её работы важно провести модернизацию крана и дефлекторов, устранить неполадки радиатора и усовершенствовать работу вентилятора.

Как видим, не очень серьёзные переделки смогут сделать комфортным нахождение в салоне машины пассажиров и водителя. Важно, что модернизация печки не требует значительного опыта и может быть осуществлена самостоятельно владельцем автомобиля без помощи профессионалов.

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

  1. Воздуходув. Магистраль направлена на обдув лобового стекла.
  2. Крышка притока воздушного потока.
  3. Радиаторный узел.
  4. Защитный кожух радиаторного устройства.
  5. Тяга краника отопительного узла.
  6. Отводная магистраль радиаторного устройства.
  7. Подводной патрубок радиаторного узла.
  8. Кран радиатора. Используется для слива хладагента.
  9. Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
  10. Сопло для подачи воздушного потока на боковое стекло.
  11. Заслонка воздуховода, предназначенного для обдува правого стекла.
  12. Добавочное резисторное устройство.
  13. Крышка, расположенная на распределительном устройстве воздушного потока.
  14. Заслонка воздуходува, предназначенного для обогрева лобового стекла.
  15. Электрический моторчик вентилятора отопительной системы.
  16. Крыльчатка вентилирующего устройства.
  17. Воздуходув внутренней системы вентиляции.
  18. Ручка управления воздушным потоком крышки.
  19. Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
  20. Кронштейн для фиксации ручек управления воздушным потоком.
  21. Рычаг для управления заслонками воздуходувов системы обогрева стекол.
  22. Ручка управления крышкой воздухопотока.
  23. Рычаг управления краником радиаторного устройства.
  24. Тяга крышки притока воздушного потока.
  25. Тяга заслонки, предназначенной для управления обогревом лобового стекла.
  26. Левый воздуходув для прогрева бокового стекла.
  27. Сопла вентиляции, расположенные в центре консоли.
  28. Лопатка сопла.
  29. Непосредственно сопло отопительной системы.
  30. Ручка сопла.
  31. Зубчатый шкив приводного устройства заслонки.
  32. Уплотнитель магистрали притока воздушного потока, расположенный сзади.
  33. Патрубок воздухопритока.
  34. Передний уплотнительный элемент патрубка притока воздуха.
  35. Клапан магистрали притока воздуха.
  36. Защелка этого шланга.
  37. Заслонка, оснащенная зубчатым сектором.

Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

  1. Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
  2. В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
  3. В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.

Беремся за доработку воздуховодов семерочной печки

Для этого вам потребуются стандартные шланги и манжеты, которые вы можете купить в любом строительном или сантехническом магазине, в количестве от четырех до семи шлангов и аналогичного числа манжет. Перед их установкой необходимо вырезать соответствующие по диаметру шлангов отверстия по обеим сторонам и на дне корпуса отопителя.

В них вставляются манжеты и шланги, боковые из которых соединяются соответственно с боковыми воздуховодами, а нижние предназначены для отвода излишнего тепла от ног, чтобы обезопасить их от перегрева прямым потоком нагретого воздуха. Для обогрева ног пассажиров задних сидений можно взять шланги большей длины и направить их, соответственно, от печки по направлению к задней части салона автомобиля.
