Доработка термостата ВАЗ 2110

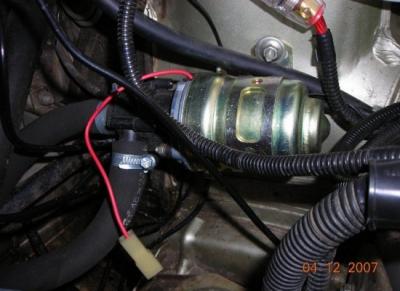

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества: меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку; новый термостат короче штатного на 5 см стало больше места.

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора. Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый саксофон (2110-1303055-10), она короче штатной от ВАЗ-2109.

Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов. Выше была приведена стандартная схема подключения 6-дырочного термостата.

Однако рекомендуют такой термостат подключать по другой, модернизированной схеме. Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется.

Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник. При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором.

Летом же отличий в работе термостатов всех видов не отмечается. Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Как работает СО

Схема СО

  1. На 8 клапанном инжекторном ВАЗ 2110 система охлаждения работает за счет охлаждающей жидкости, принудительно циркулирующей по ней. При нагреве мотора возникает избыточное давление, которое выходит по средствам выпускного клапана.
  2. Для 16 клапанного инжекторного ВАЗ 2110 система охлаждения имеет оптимальную рабочую температуру в диапазоне 90-95 градусов по Цельсию. А клапан срабатывает при возникновении давления с показателями от 1,2 до 1,4 кгс/см2.
  3. Когда избыточное давление выходит, двигатель возвращается к нормальной температуре, включается впускной клапан. Так происходит цикл за циклом.
  4. При нарушении баланса давления происходит перегрев, последствиями которого могут быть различного рода поломки, включая необходимость в полной замене силового агрегата.
  5. За счет работы термостата и электровентилятора, у ВАЗ 2110 поддерживается необходимая постоянная рабочая температура. На головке блока цилиндров расположен датчик, который передает на блок управления сведения о текущей температуре охлаждающей жидкости.
  6. От датчика температуры ОЖ идет команда к системе охлаждения, которая начинает работать с целью снизить нагрев двигателя.
  7. При наличии электронного впрыска в конструкции автомобиля, она также располагает специальным датчиком, который отправляет сообщение на электронный блок управление о перегреве силового агрегата.
  8. С помощью насоса подается охлаждающая жидкость, распределяемая термостатом.
  9. При включении двигателя ему требуется нагреться до рабочих показателей температуры. Для этого термостат направляет жидкость охлаждения по малому контуру, не включая циркуляцию через радиатор. Малый контур включает в себя:
    1. Отопитель для прогрева салона;
    2. Блок нагрева карбюратора (естественно, только на карбюраторных ВАЗ 2110);
    3. Подогрев блока дроссельного узла;
    4. Впускной коллектор.
  10. Когда двигатель нагревается примерно до 90 градусов по Цельсию, термостат отправляет часть ОЖ к радиатору. При срабатывании датчика перегрева двигателя, вся жидкость охлаждения циркулирует уже по большому контуру.
Рекомендуем:  Причины попадания бензина в масло

Особенности термостата ВАЗ-2110

Термостат в автомобиле любой марки является устройством, что перераспределяет жидкостные потоки в автомобильном двигателе. Он регулирует температурный режим тосола (антифриза) для охлаждения двигательной системы:

  • ускоряет процесс прогревания двигателя в целом;
  • поддерживает оптимальную рабочую температуру.

Основной функцией автомобильного термостатного устройства специалисты называют блокировку потока охлаждающего антифриза при поступлении в радиатор. Это связано с механизмом работы самого термостата. Дело в том, что через холодный двигатель антифриз не проходит, а при его нагревании до определенной температуры происходит срабатывание термостата – он открывается, а двигатель благодаря этому может быстрее разогреваться.

Сложностью конструкции автомобильный термостат не отличается, так как состоит из нескольких элементов:

  1. Термоэлемент.
  2. Три патрубка.
  3. Шток.
  4. Пружина.

Все эти элементы заключены в корпус, на котором обозначается информационные данные о температурных режимах, что соответствуют определенной модели автомобильного двигателя.

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

  1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
  2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
  3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
  4. Резисторное устройство предназначено для регулировки скорости обдува.

Составляющие элементы системы обогрева

Основные детали системы обогрева салона автомобиля ВАЗ 2110:

  • 1 — электропневматическое клапанное устройство;
  • 2 — лицевой корпус воздухозаборника обогревательного узла;
  • 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
  • 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
  • 5 — заслонка системы рециркуляции;
  • 6 — задняя часть корпуса воздухозаборника отопительного узла;
  • 7 — заслонка отопительного канала;
  • 8 — заслонка системы управления отопительным узлом;
  • 9 — радиаторный узел;
  • 10 — защитный пластиковый кожух радиаторного устройства;
  • 11 — втулка, установленная в пароотводящем патрубке;
  • 12 — втулка подводящей магистрали отопительного узла;
  • 13 — втулка отводящего патрубка;
  • 14 — электрический моторчик отопительной системы;
  • 15 — корпус электрического мотора;
  • 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
  • 17 — приводная ручка управления заслонкой обогревательной системы;
  • 18 — моторедуктор приводного устройства, представленный в небольших размерах;
  • 19 — резисторный элемент;
  • 20 — защитная крышка облицовки отопительного узла.

Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

  • 1 — воздуховоды, предназначенные для прогрева задней части салона машины;
  • 2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
  • 3 — воздуходувы, предназначенные для обдува ног;
  • 4 — основные сопла для вентиляции салона авто;
  • 5 — боковые сопла вентиляции салона;
  • 6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
  • 7 — ручка управления обогревательным узлом салона;
  • 8 — пластиковый корпус воздухораспределительного устройства;
  • 9 — заслонка системы прогрева ног;
  • 10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
  • 11 — отопительный узел.
Рекомендуем:  Почему не работает панель приборов ВАЗ-2115: ремонт

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

  1. Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
  2. Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
  3. Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.

Схема системы охлаждения

Подробная схема:

Все основные элементы описаны ниже.

1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

Компоненты системы охлаждения

Теперь, когда вам известна вся схема системы охлаждения ВАЗ-2112, вам следует узнать о всех её основных деталях подробнее:

Радиатор охлаждения

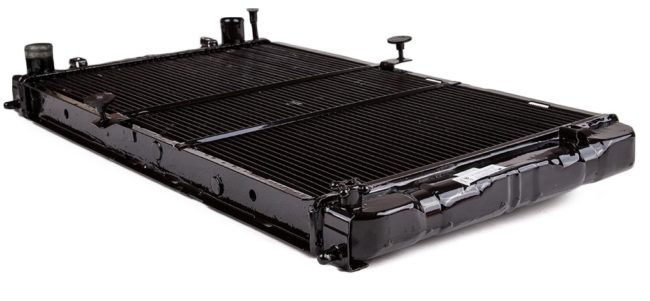

Медный радиатор охлаждения

Радиатор предназначен для охлаждения жидкости в системе, когда она проходил через него по так называемому «большому кругу». Он сделан из алюминия, имеет трубчато-пластинчатую, двухходовую конструкцию, оборудован пластмассовыми бачками, в одной из которых есть специальная перегородка, предназначенная для пропуска ОЖ. Жидкость, для прохода по «большому кругу» протекает через верхний патрубок и выходит через нижний.

Расширительный бачок

Этот бачок достаточно надёжен, однако его соединения приходится иногда проверять на герметичность.

Созданный из полупрозрачного полиэтилена расширительный бачок предназначен для залива и контроля охлаждающей жидкости. Когда в системе жидкость заправлена полностью, она должна находиться в бачке между отметками «MIN» и «MAX». В бачок вмонтированы два патрубка для отвода пара, одна от радиатора отопителя, другая от радиатора охлаждения.

Крышка расширительного бачка

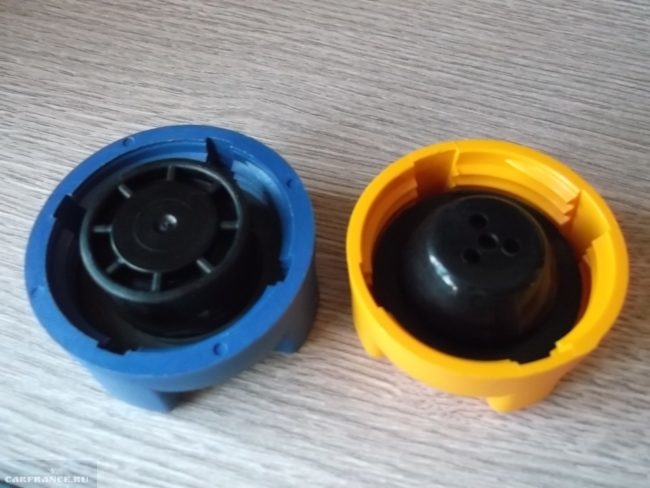

Два вида крышек расширительного бачка.

Герметичности системы охлаждения обеспечивается крышкой расширительного бачка, а точнее её впускными и выпускными клапанами. Выпускной клапан поддерживает в сравнении с атмосферным повышенное давление на горячем двигателе, за счёт чего температура кипения становится выше, уменьшая потерю пара.

Термостат

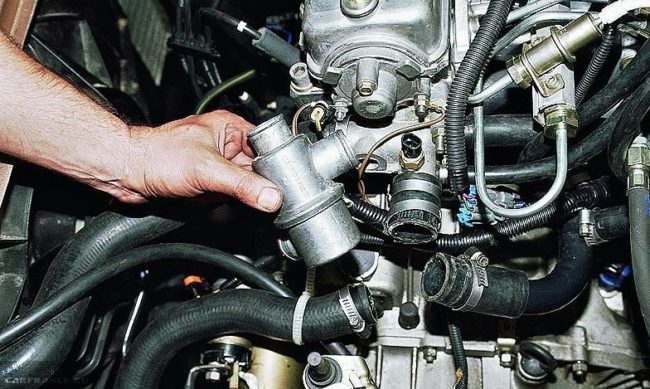

Термостат демонтирован.

Термостат предназначен для распределения потоков охлаждающей жидкости, контролируя её температуру. На холодном двигателе ОЖ циркулирует только по малому кругу, проходя через радиатор отопителя и блок подогрева дроссельного узла. Когда температура вырастает до 87° С, клапан термостата начинает открываться, и достигает полного открытия при 102° С, пуская жидкость по «большому кругу».  Термостат для ВАЗ-2112 имеет улучшенное сопротивление дроссельного отверстия, за счёт чего поток жидкости увеличивается.

Рекомендуем:  Как выставить зажигание с помощью стробоскопа?

Помпа

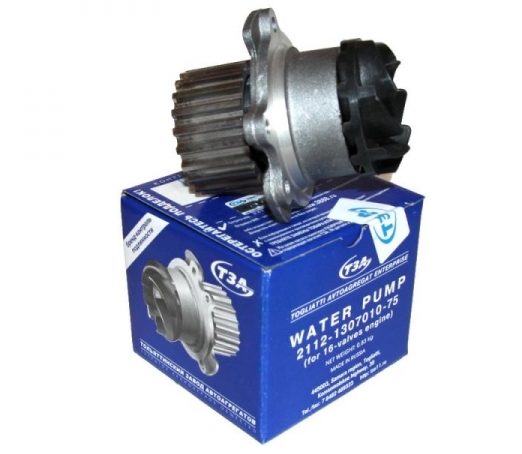

Чем больше лопастей у помпы, тем лучше.

Помпа предназначена для обеспечения циркуляции в охлаждающей жидкости в системе. Помпа — это насос. Он лопастной, приводится в движение от коленчатого вала ремнём ГРМ. В случае «заклинивания помпы» ремень ГРМ порвётся, поэтому следите и проверяйте её состояние. Корпус насоса сделан из алюминия, на передний конец которого запрессован зубчатый шкив, на другой крыльчатка. В случае выхода её из строя, порвётся ремень ГРМ, на 124 двигател клапана не загнёт, а вот на 21120 — загнёт. Поэтому соблюдайте регламент по замене помпы и выбирайте хорошие помпы.

Электровентилятор

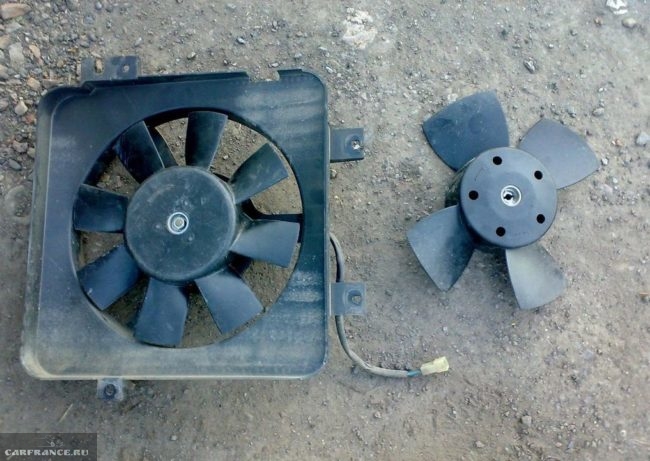

Вентилятор можно поставить как с одной, так и двумя моторами. Если он не включается, то проверьте реле вентилятора.

Режим работы двигателя поддерживается термостатом и вентилятором. Последний сделан из пластмассы и имеет четыре крыльчатки, которые вмонтированы на вал электродвигателя. Двигатель включается по команде датчика через реле по сигналу ЭБУ, когда температура охлаждающей жидкости достигнет температуры в 99° С, и выключается при температуре в 94° С.

Датчик охлаждающей жидкости

Датчик стоить проверить,и если потребуется заменить.

Для контроля за температурой охлаждающей жидкости в системе предусмотрен специальный датчик. Вмонтирован он в головку блока цилиндров и связан с показателем на панели приборов.

Радиатор отопителя

Без этого элемента не обойтись холодной зимой.

Радиатор отопителя предназначен для обогрева воздуха, поступающего в салон. Он соединён напрямую с системой охлаждения, и через него постоянно циркулирует тосол. Для того, чтобы нагреть воздух в салоне, воздух направляется на радиатор, а когда этого не требуется воздух минуя его попадает в салон.

Охлаждающая жидкость

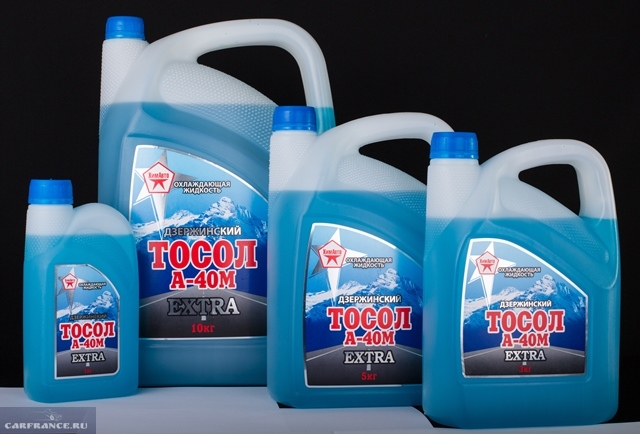

В качестве охлаждающей жидкости на ВАЗ-2112 чаще всего применяют ТОСОЛ, всего в системе его около 6 литров.

Крайне не рекомендуется использовать воду, так как она вызывает активную коррозию для алюминиевого радиатора.

Характерные неисправности

Если система охлаждения «десятки» начинает функционировать не так, как ей положено, это говорит о появлении неисправностей.

Определить их можно по характерным признакам.

  • Пропадает охлаждающая жидкость из системы.
  • Двигателю требуется много времени для прогрева, либо он плохо прогревается. Если для вашего региона характерны сильные морозы, и слабый прогрев наблюдается именно зимой, причина кроется, скорее всего, в климате. Потому советуем утеплить моторный отсек.
  • Происходит детонация мотора. Если возникла подобная ситуация, система охлаждения неисправно уже давно, а вы все равно продолжали эксплуатировать автомобиль.
  • Датчик на панели приборов достиг крайней красной зоны.
  • Крутящий момент снижается. Такое явление характерно для ситуации, когда двигатель перегрелся и наблюдается пропуск на прокладке головки.

Инструкция № 1

Часто случается, что температура двигателя во время его работы не поднимается до оптимальной. Например, на корпусе термостатного устройства отмечено 90 градусов, а температура не выше 85. То эту проблему можно решить с помощью несложной доработки – видоизменения штока. Дело в том, что в процессе открытия термостата шток упирается в крышку. Если же в крышке расширить специальное углубление, то термостат будет срабатывать позже. Поэтому проще заменить шток на болт, подходящего размера.

  1. Вытащить сам шток из крышки.
  2. Просверлить сквозное отверстие на 4,5.
  3. Нарезать внутреннюю резьбу на 5.
  4. Подобрать болт по длине с запасом.
  5. Поставить контргайку на 5 и шайбу с резинкой, для уплотнения.
  6. Установить термоэлемент обратно.
  7. Залить антифриз.
  8. Проверить на практике, отрегулировать начало открытия большого круга на 89 градусов.

Теперь температура будет держаться 90-92 градуса, как и заявлено на корпусе термостата.
