Как сделать фильтр картерных газов своими руками?

Поршневой двигатель внутреннего сгорания нуждается в отводе картерных газов, которые имеют в своем составе пары масла. Оно попадает в дроссельный узел и в камеру сгорания и забивает поверхность дроссельной заслонки, поршни, цилиндры, свечи зажигания. Чтобы загрязнения маслом не было, требуется маслоотделитель. Особенно актуальна проблема для подержанных авто с немалым пробегом.

Чтобы не подвергать свой автомобиль (турбину, воздуховод, кулер) риску засорения маслом, придется купить маслоотделитель. Недостаток покупного маслоотделителя в том, что его объем маловат, и большинство штатных маслоотделителей не разбираются и не ремонтируются. Практичнее сделать самодельный маслоотделитель.

Попытаемся разобраться, как сделать маслоуловитель в своем гараже.

Что такое маслоотделитель, его функция в автомобиле

Для начала выясним, что такое маслоотделитель.

Маслоотделитель – это устройство, которое отделяет масло в сжатом газе. Благодаря маслоуловителю пары масла не проникают в камеру сгорания мотора и уменьшают образование сажи.

Важно! Если пробег авто приближается к 60-80 тысячам км, рекомендуется менять маслоподающую трубку (она часто закоксовывается и препятствует подаче масла в турбокомпрессор) вместе с турбокомпрессором. Если это не делать, то может повредится вал турбины и полетят подшипники.

Теперь рассмотрим, как работает маслоотделитель. Есть 2 способа отделения масла от газов:

· Лабиринтный способ отделения (успокоитель). При этом способе движение картерных газов замедляется. Благодаря этому большие капли масла остаются на стенках и стекают в картер мотора.

· Циклический способ отделения. Проходя через такой маслоотделитель, газы подвергаются вращательному движению. Центробежные силы заставляют капли масла осесть на стенках маслоуловителя, а потом они стекают в картер мотора. Чтобы не было турбулентности картерных газов, применяется выходной успокоитель лабиринтного типа. Здесь масло окончательно отделяется от газов.

Обратите внимание! Современные движки снабжены маслоотделителем комбинированного типа.

Материалы и инструмент для создания маслоулавливателя

Маслоуловитель картерных газов можно сделать своими руками. В результате вы получите несколько выгод сразу: он обойдется вам гораздо дешевле покупного, маслоуловитель картерных газов будет многоразовым, и вы сможете его разбирать и чистить (в отличие от одноразового покупного), прибор можно сделать любого размера, который вам подходит.

Разберемся, что надлежит подготовить для конструирования маслоуловителя:

    • Емкость. Можно использовать канистру от тормозной жидкости, металлический бачок от гидроусителя на «Волгу», пластиковые канализационные трубы.

Обратите внимание! Металлический бачок прослужит дольше пластикового (пластик под действием высоких температур часто «ведет»).

  • 2 шланги.
  • 4 хомута для шлангов.
  • 4 металлические кухонные мочалки.

Знаете ли вы? Если металлические мочалки утрамбовать слишком плотно, то фильтр будет «душить» выход газов – в результате КПД мотора снизится.

  • Крепеж для фиксации маслоуловителя.
  • Трубка (диаметр 14 мм). Ее можно сделать из ручки ручного насоса.

Если собрать необходимое и кое-что прикупить, то маслоуловитель обойдется вам примерно в 1000 рублей.

Как сделать маслоотделитель своими руками

Теперь ознакомьтесь с алгоритмом конструкторских работ по изготовлению маслоотделителя картерных газов своими руками:

· Разберите бачок от ГУРа. Фильтр и пружину можно выбросить. Все остальное (сетку) добавляем к подготовленным материалам.

· Вставьте трубку в пустой бачок.

Рекомендуем:  Диагностируем неисправности и ремонтируем расширительный бачок своими руками

Важно! Трубка должна доходить до дна (картерные газы должны опускаться на самое дно).

· Распустите металлические мочалки (у них появится объем) и заполните ими свободное место вокруг трубки в бачке.

· Поставьте шплинт и наденьте на него шайбу.

Знаете ли вы? Сантехнический сифон – это готовый маслоотделитель, так как он изначально наполнен губками. Вам нужно подсоединить к нему шланги и поставить на место.

· В вынутой из старого бачка сетке сделайте дырку для вставленной трубки. Поставьте сетку на свое место в бачке.

· Закрутите крышку на бачке.

Знаете ли вы? Если вы решили изготовить маслоуловитель из канализационных пластиковых труб, то заглушки используйте в качестве днища и крышки.

· Готовый бачок можно покрасить снаружи (его легче будет мыть).

· С дроссельной заслонки снимите патрубок и вычистите все, что внутри накопилось. Чистить можно очистителем для карбюраторов.

· Маслоотделитель закрепите на его месте под капотом.

Важно! Маслоотделитель не должен болтаться, потому его можно притянуть резиновой или металлической петлей.

· Подсоедините шланг к фитингу, который работает на вход. Если диаметр не совпадает, придется поставить переходник.

· На выходной фитинг выведите родной шланг машины. Все готово.

Знаете ли вы? Можно поставить снаружи маслоотделителя визуальный гидравлический уровень. С его помощью вы сможете контролировать наполнение корпуса фильтра маслом и своевременно слить его.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

В зависимости от конструкции двигателя утечка газов из одного цилиндра двигателя в пространство картера составляет от 10 до 30 л/мин. В зоне работы маслосъемных колец, вследствие высоких скоростей перемещения поршня, картерные газы обогащаются частицами масла размером от 0,1 до 2 мкм. Кроме того, образованию масляного аэрозоля способствует и постоянное перемешивание масла в масляной ванне вращающимся коленчатым валом.

Картерные газы в своем составе содержат моторное масло, которое находится во взвешенном состоянии в виде масляного тумана. Фильтрующие модули в составе системы смазки современных двигателей имеют специальную систему отделения моторного масла от картерных газов (масляные сепараторы).

Существующие системы вентилирования картера двигателя позволяют осуществить два варианта удаления картерных газов:

  • отвод картерных газов в атмосферу
  • возвращение картерных газов во впускной коллектор двигателя

Первый метод вентилирования картера двигателя практикуется немногими производителями автомобильных двигателей, а на сегодняшний день он не соответствует требованиям по охране окружающей среды.

Второй метод снижает выброс в окружающую среду картерных газов, но, с другой стороны, из-за содержащихся в картерных газах частиц масла, возникают другие проблемы:

  • появление отложений на горячих конструктивных элементах двигателя, например, на лопатках турбокомпрессора, что ведет к снижению срока службы
  • лаковые отложения в элементах системы охлаждения впускного воздуха
  • замасливание впускного тракта
  • повышение содержания твердых частиц в выхлопных газах

Поэтому системы вентилирования картера современного двигателя внутреннего сгорания должны обеспечивать отделение частиц масла. Это вызвано ужесточением требований по охране окружающей среды, а именно снижения содержания твердых частиц в выхлопных газах.

Для отделения частиц масла от картерных газов используют масляные сепараторы различной конструкции. Изначально в качестве отделителя масла использовалось синтетическое волокно, которое в виде фильтрующей ткани устанавливалась в корпусе масляного сепаратора и задерживала частицы масла, увлекаемые потоком картерных газов в системе вентиляции картера двигателя.

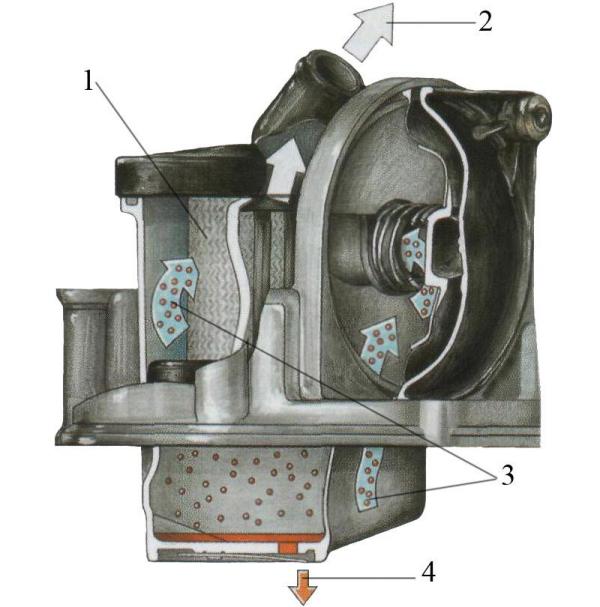

Рис. Масляный сепаратор с синтетическим отделителем: 1 – синтетический фильтроэлемент; 2 – картерные газы, очищенные от масла; 3 – картерные газы, содержащие частицы масла; 4 – отделенное масло

Задержанное таким образом моторное масло собиралось на дне корпуса масляного сепаратора и, через отверстие, возвращалось обратно в масляную ванну двигателя. Конструктивно масляный сепаратор интегрируется вместе с масляным фильтром в так называемый фильтрующий блок (модуль).

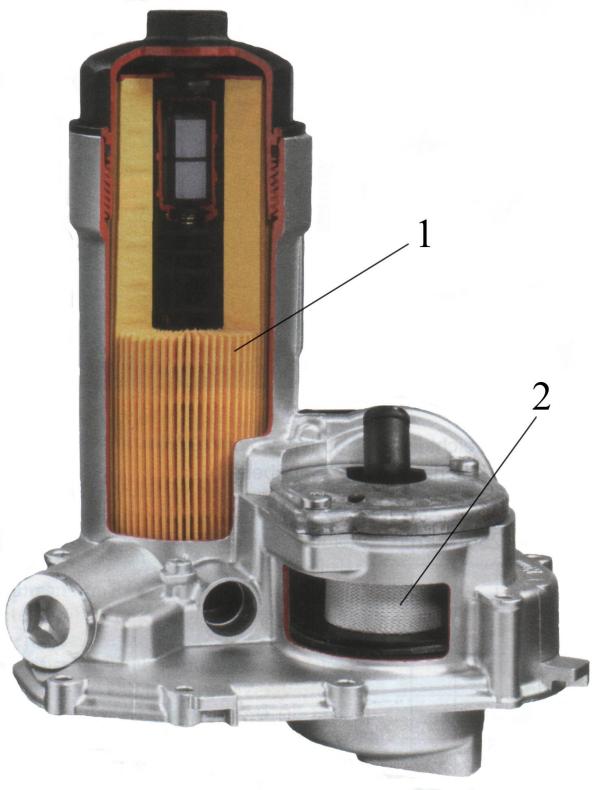

Рис. Внешний вид фильтрующего блока: 1 – масляный фильтр; 2 – масляный сепаратор

Однако, в процессе эксплуатации свойства фильтрующей ткани из синтетического волокна постепенно ухудшались, так как она загрязнялась смолистыми веществами, образующимися в результате неизбежного старения масла и его окисления, а также твердыми частицами, преимущественно углеродом в форме сажи, особенно у дизельных двигателей. Загрязнение фильтрующей ткани вело к возрастанию сопротивления прохождения через нее картерных газов, что, в свою очередь, вело к ухудшению работы системы вентиляции картера двигателя и диктовало необходимость замены фильтроэлемента масляного сепаратора.

Рекомендуем:  Замена лампочки ближнего света на Лада Приора: 3 лучших бренда и поэтапная технология замены

Альтернативные решения для фильтра картерных газов

Есть несколько вариантов. Первый, это просто вывести шланг с картерными газами наружу, но здесь необходимо будет поставить фильтр, чтобы во время затягивания воздуха из внешней среды, пыль не попала в картер. Шланг идущий на вход  впускного коллектора, в этом случае надо будет заглушить.

Второй вариант это применение фильтра, который должен быть установлен между патрубком из картера и впускным патрубком. Такой фильтр применятся на некоторых машинах штатно, но не на всех.

(штатный маслоуловитель с Форд Фокус 2)

Видимо вездесущая экономия дает о себе знать. А раз это так, то у вас появляется возможность чуточку, но улучшить свой автомобиль. Ограничив попадание картерных газов с парами масла в дроссельный узел, без попутной очистки.

Как вы поняли, мы предлагаем вам своими силами и руками, решить вопрос о фильтрации картерных газов. Далее мы расскажем о таких вариантах…

Что собой представляет устройство и для чего используется

Влагоотделители отличаются по своей конструкции и принципу работы. Стоимость заводской модели немалая, она зависит от мощности аппарата и его производительности. Существует также несколько самодельных схем, которые помогут в домашних условиях сделать надёжный и эффективный влагоотделитель.

Чтобы убрать влагу из компрессора, можно использовать низкую температуру, центробежную силу или специальные фильтры. Главная задача – убрать лишнюю влагу до того, как воздушная смесь попадёт в компрессор. Для создания подобного устройства необходимо чётко соблюдать инструкции опытных механиков и проводить сборку деталей в соответствии с указаниями.

Циклонные маслоотделители (маслоуловители)

Чтобы избавиться от недостатков фильтрующей ткани из синтетического волокна в последних моделях современных автомобилей стали применять циклонные маслоотделители.

Рис. Принцип работы системы вентиляции картера двигателя с циклонным маслоотделителем: 1 – циклонный маслоотделитель; 2 – клапан регулировки давления; 3 – охладитель нагнетаемого воздуха; 4 – турбокомпрессор; 5 – газы, прорывающиеся через поршневые кольца

Картерные газы подводятся по каналу внутри двигателя в циклонный маслоотделитель. Циклонный маслоотделитель приводит воздух во вращательное движение. Благодаря возникающей центробежной силе масляный туман ударяется о стенку маслоотделителя. Там образуются капли масла, которые по каналу в картере стекают в масляный поддон. Очищенный от масляного тумана воздуха через клапан регулировки давления подводится к каналу забора воздуха.

Циклонный маслоотделитель снабжен специальным клапаном, ограничивающем разряжение в картере двигателе, так как при сильном разряжении могут быть повреждены сальники двигателя и другие резиновые уплотнения.

Рис. Схема работы клапана регулировки давления циклонного маслоотделителя: 1 – трубопровод подачи картерных газов; 2 – трубопровод забора воздуха; 3 – мембрана; 4 – пружина сжатия; а – открытое положение клапана; б – закрытое положение клапана

Клапан регулировки давления находится в крышке циклонного маслоотделителя. Он состоит из мембраны и пружины сжатия и регулирует давление при удалении воздуха из картера. Клапан регулировки давления закрывается при сильном разрежении в заборном канале. При незначительном разряжении в заборном канале он открывается силой пружины сжатия.

Рекомендуем:  Как самостоятельно выставить метки ГРМ

Процесс изготовления фильтра картерных газов своими руками

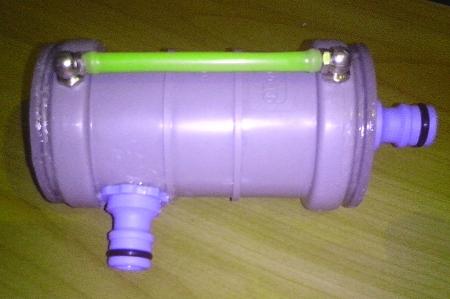

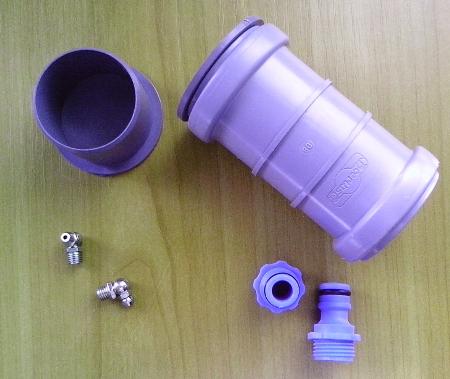

Пожалуй, самым подручным и самым подходящим материалом для изготовления такого фильтра картерных газов своими руками станет применение канализационных пластиковых труб.

Из короткого патрубка выйдет корпус, а заглушки можно использовать как днище и крышку. Также  необходимо приобрести штуцера, для врезки в корпус и присоединения к ним шлангов. Внутри корпуса к штуцерам необходимо присоединить такие же резиновые шланги, которые идут и к самому фильтру. При этом важно разнести их по уровню, чтобы создать лабиринт. Свободное пространство, объем фильтра можно заполнить пластиковой или металлической губкой, чтобы обеспечить развитую поверхность, на которой будет конденсироваться масло от картерных газов. Не стоит забивать объем слишком плотно, так как повышение сопротивления фильтра будет «душить»  выход газов. В итоге, незначительно понизит КПД двигателя.

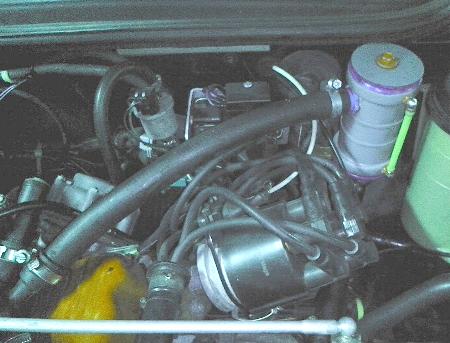

Некоторые из умельцев также ставят и визуальный гидравлический уровень, чтобы наблюдать за заполнением корпуса фильтра маслом и вовремя слить его. Хотя если помнить о том, что у вас стоит подобный девайс, то не составит проблем проверять его при замене масла, что избавит вас от ненужных манипуляций с изготовлением визуального уровня.

Тем более, что такой уровень масла который будет заметен через визуальный уровень практически недосягаем, при исправном двигателе.  Если вам совсем лень заниматься изготовлением корпуса и врезкой штуцеров.  То на рынке можно найти практически готовые к применению решения.  Так сантехнический сифон, наполненный губками, можно считать уже готовым решением для нашего случая.

Остается лишь подключить к нему шланги и поставить на место.

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.
