Замена вентилятора печки автомобиля «Нива Шевроле» своими руками

Вы, наверное, уже сталкивались с ситуацией, когда вы в утреннее время занимаете удобное положение в своём любимом авто, включаете зажигание и принимаете решение традиционно направить поток тёплого воздуха на лобовое стекло, чтобы устранить с него остатки льда или следы ночной изморози, но тут вас постигает неприятный сюрприз.

Как бы вы ни пытались направить обдув на лобовое стекло, у вас ничего не получается. Переключатели печки легко подаются вашей регулировке, поворачиваются в разные стороны, но при этом результат не изменяется, поток тёплого воздуха продолжает дуть прямо вам в лицо.

Всё указывает на то, что вам пришлось столкнуться с очередной поломкой системы отопления, вследствие которой вы убеждаетесь в том, что именно у вас не работает переключатель отопителя на вашей Шевроле Ниве. Что делать в этом случае, конечно, новички не знают. По этой причине мы рекомендуем почерпнуть полезную информацию у тех, кто уже имел практический опыт решения такой проблемы. Чтобы сэкономить ваше собственное время, мы готовы вам презентовать готовое решение, чтобы вы не тратили собственное время на поиски ответа на просторах интернета.

Содержание

Признаки неисправности

Самая простая ситуация, когда электродвигатель не крутится вообще. В этом случае причин может быть несколько:

  1. Выход из строя плавкого предохранителя №18 номиналом 25 А. Он защищает только цепь электродвигателя отопителя.

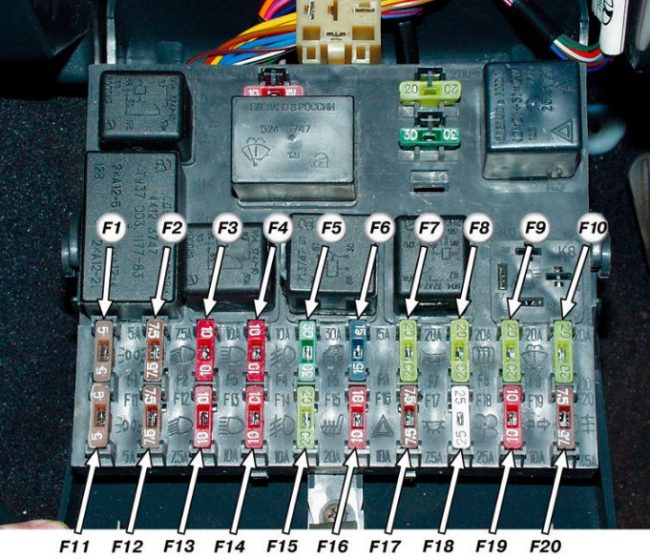

    Проверяем плавкий предохранитель F18.

  2. Обрыв, замыкание, повреждение обмотки электродвигателя.
  3. Отсутствие контактов на колодке питания электродвигателя, повреждение проводки.
  4. Повреждение, зависание или износ щёток электромотора.
  5. Нет напряжения на выходных контактах переключателя частоты оборотов, поломка переключателя.

В этих ситуациях все просто — меняем предохранитель, зачищаем контакты и прозваниваем проводку. В случае с повреждёнными или изношенными щётками придётся полностью снимать вентилятор печки.

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель электродвигателя отопителя; 4 – дополнительный резистор; 5 – электродвигатель отопителя; 6 – элемент обогрева заднего стекла; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; А – к источникам питания; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла.

Ремонт вентилятора печки

Сложнее, когда двигатель крутится, но не развивает достаточные обороты. Это опасно тем, что при затруднённом вращении вала электродвигателя, он потребляет гораздо больший ток, поэтому может сгореть предохранитель, может выйти из строя обмотка. Диагностика неисправности в этом случае требует определённого опыта и поломка не сразу может быть выявлена, но сгоревший предохранитель ясно даст понять, что с мотором есть проблемы.

Якорь двигателя может не набирать оборотов из-за загрязнённого, окисленного или изношенного коллектора, изношенных щёток.

Кроме этого, недостаточные обороты мотора могут быть вызваны межвитковым замыканием в обмотке якоря или же износом или засорением втулок или подшипников. Также возможно, что салонный фильтр забит. В случае с подшипниками или втулками, двигатель при работе будет шуметь, со временем шум будет нарастать. Лечится это либо заменой мотора, либо смазкой или заменой втулок или подшипников.

Причиной повышенного шума работы печки могут стать засоренные подшипники и втулки, которые необходимо смазать.

Смазываются втулки или подшипники только обычной веретенкой, машинным маслом. Моторное масло или консистентная смазка в этом случае не применяются. Новый двигатель стоит порядка 600 рублей в зависимости от производителя.

Расположение вентилятора печки на автомобиле «Нива Шевроле»

На автомобиле «Нива Шевроле» вентилятор печки расположен в подкапотном пространстве под салонным фильтром, несколько ниже лобового стекла. Под крыльчаткой установлен моторчик, который подключается через блок предохранителей к бортовой сети машины.

Вентилятор печки занимает центральное место в системе отопления салона автомобиля «Нива Шевроле»

Демонтаж моторчика в случае необходимости можно осуществить двумя способами:

  • через отверстие для салонного фильтра, предварительно сняв сам фильтр;
  • через салон, частично демонтировав торпедо.

Чаще прибегают к первому варианту, так как он менее трудоёмкий.

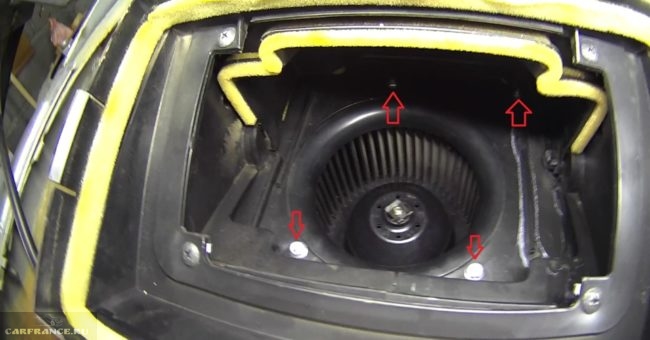

На «Ниве Шевроле» вентилятор печки располагается в салоне автомобиля под салонным фильтром

Демонтаж печки

Печку демонтируют следующим образом.

  1. С аккумулятора снимается минусовая клемма.
  2. Снимают приборную панель, выполняя те же действия, что и при замене блока управления.
  3. Откручиваются винты крепления печки к поперечине панели приборов.
  4. Печка вытаскивается из места установки.

Снять печку с автомобиля «Нива Шевроле» довольно просто

Рекомендуем:  3 лучших средства для антикоррозийной обработки автомобиля

Замена отопителя (радиатора)

Выполняют замену в случае, если стал протекать тосол. Находится радиатор за перчаточным ящиком, в нише с левой стороны от ног переднего пассажира.

Новой изделие для замены

Процедура включает следующие действия:

  1. Сначала отключаем бортовую сеть путем отсоединения отрицательной клеммы от АКБ.
  2. Затем нужно демонтировать бардачок и боковую панель.
  3. Сливаем тосол с блока.
  4. Далее откручиваем воздуховод, дующий на ноги, чтобы он не мешал вынимать детали.
  5. Затем вынимаем воздушный фильтр салона.
  6. Открутив улитку, сдвигаем в сторону корпус заслонки. Затем следует отсоединить провода, и вынимаем улитку и моторчик.
  7. Далее откручиваем винты испарителя, отсоединяем шланг. Сдвинув испаритель в сторону, и аккуратно прижав его к полу, вынимаем устройство.
  8. Затем отсоединяем патрубки. При наличии новых патрубков, старые можно отрезать.
  9. Открутив два крепежных самореза, вынимаем радиатор отопителя из ниши.
  10. Устанавливаем новый прибор. Сборку осуществляем в обратной последовательности.
  11. Доливаем охлаждающую жидкость.

Заменив радиатор, нужно проверить работоспособность печки.

Не греет печка на Нива Шевроле: дует холодный воздух

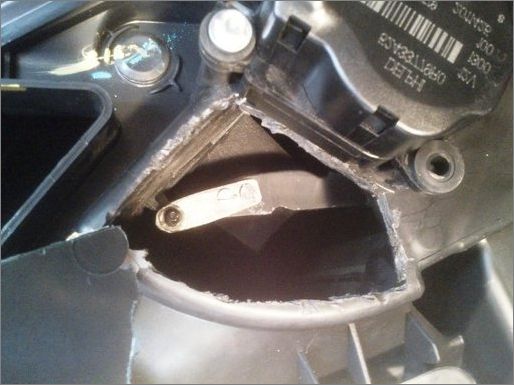

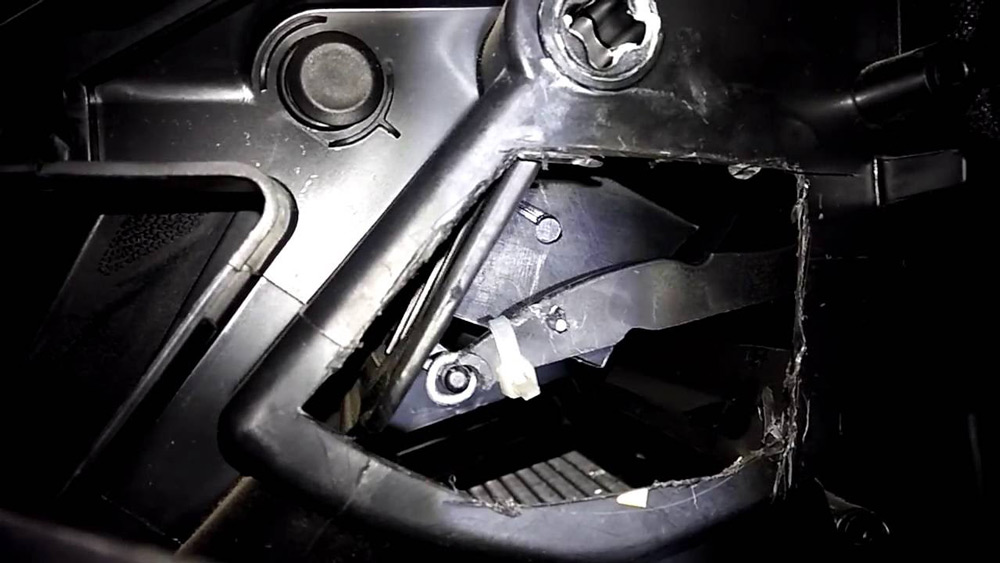

Плоскогубцами или бокорезами сломать верхний уголок пластикового фланца радиатора.

печка нива шевроле

Можно вытаскивать радиатор из кожуха. Так же рукой через отверстие для радиатора нащупал заслонку и понял, что рычажком она открывается процентов на

Наверх. Сообщества › Chevrolet Niva › Блог › холодно пассажиру спереди. Stanislav на мобильном. Специальные…

Новый в процессе установки.

В частности, включите зажигание, а затем запустите печку, попробуйте изменить скорость подачи тёплого воздуха.

И теплый воздух отсутствует. Причиной такого сбоя отопителя является либо выход из строя радиатора отопителя либо поломка самого отопителя. Причину поломки радиатора можно определить по запаху тосола в салоне и при медленном снижении уровня тосола в расширительном бачке.

Поэтому необходимо снять радиатор и заменить его. Снятие отопителя на ШНиве выполняется следующим образом: Демонтируется панель приборов управления отопительной системой. Извлекаются рукоятки управления вентиляционной системой.

Выявленные проблему и пути их устранения

Если управление печкой на Ниве Шевроле для вас стало неожиданно невозможным, не откладывайте в сторону вопрос поиска причины. Может случиться так, что вам очень понадобится перенаправить поток тёплого воздуха в определённом направлении, а вы не сможете рассчитывать на позитивный результат.

Мы ориентируем вас на то, что проблема может заключаться в выходе со строя самих переключателей, а также банальном разрыве тросика, обеспечивающего поворот заслонок.

Алгоритм устранения проблемы

Не пытайтесь поддаваться на «заманчивые» идеи некоторых «мастеров», предлагающих ничего не делать, а изменять положение заслонки в ручном режиме. Действительно, это можно рассматривать в качестве одного из вариантов решения проблемы, но только кратковременного. При возникновении даже малейшего количества времени мы рекомендуем не лениться, а вооружиться необходимой информацией и успешно провести ремонтные работы, направленные на восстановление работоспособности переключателей.

Для того чтобы получить позитивный результат, рекомендуем вам подготовить плоскогубцы, отвёртку, качественный клей, три куска стальной проволоки, длина которой не менее десяти сантиметров.

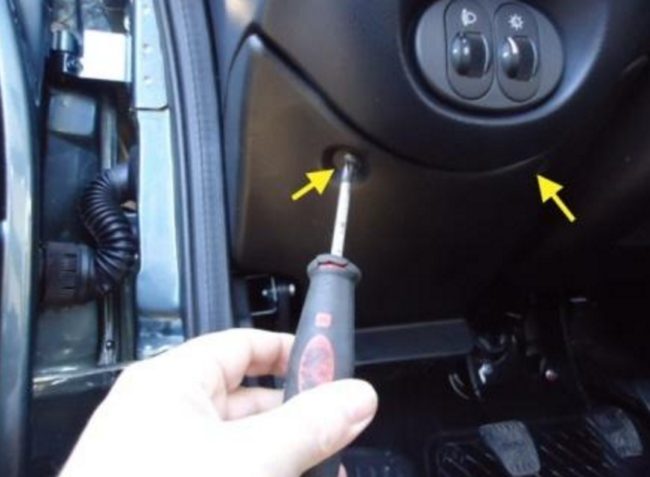

Под рулём водителя находится панелька, зафиксированная четырьмя саморезами. Открутите их и извлеките панель. Под ней будут расположены тросики, подходящие к переключателю. Если вы заметите явный обрыв такого тросика, можете поспешить в автомагазин и приобрести соответствующий аналог. Можно поступить иначе и воспользоваться тем материалом, который вы заранее подготовили.

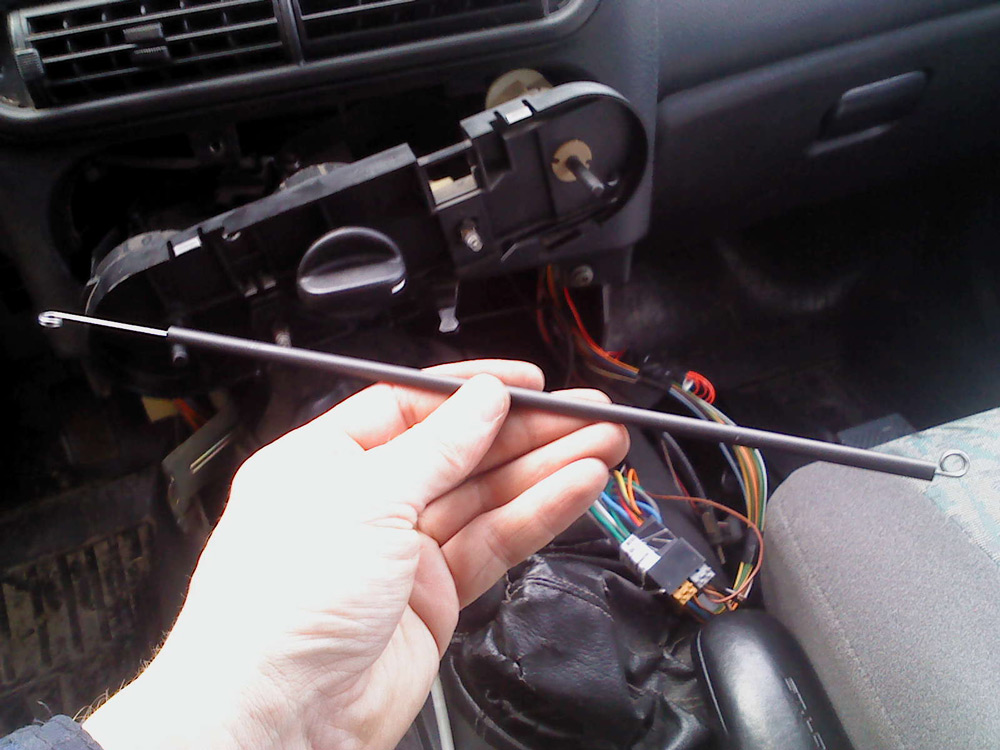

Сам тросик можно благополучно склеить. А также можно отсоединить сломанную защёлку, затем извлечь сломанный тросик. Из подготовленной проволоки сделайте двойной хомутик и закрепите его на пластиковой части, затягивая плоскогубцами, закручивая в тугую косичку. На этом ваши ремонтные работы, связанные с обрывом тросика, завершаются.

Если же вам нужно всё-таки заменить сам переключатель, тогда после того, как вы снимите панель, расположенную под рулём, у вас будет открыт доступ к этим круглым переключателям. Остаётся их просто снять, затем посетить автомагазин и приобрести соответствующую замену. Только не забудьте продавцу магазина продемонстрировать снятый регулятор, чтобы он мог изучить маркировку и успешно подобрать вам нужную деталь. Водрузить на место новый переключатель будет просто, действуя так же, как и до этого, но только в противоположном направлении.

Иногда водители жалуются, что им сложно всё-таки добраться до оборванного тросика, тогда предлагаем вам расширить пространство, в связи с этим доступ будет облегчён. Конечно, в этом случае потребуется снять блок управления вашей печкой. Ничего сложного в этих действиях нет, вам просто придётся открутить несколько лишних болтов и проявить повышенную аккуратность.

Первоначально после снятия крышки панели открутите и снимите аккуратно пластмассовую рамку, далее открутите два болта и извлеките подстаканник. Теперь вновь открутите болты и извлеките перчаточный ящик и магнитофон. Остаётся открутить ещё два болта и аккуратно потянуть на себя приблизительно на пять сантиметров панель климата. Вот теперь вам будет гораздо комфортнее проверять целостность тросиков, фиксаторов, при необходимости осуществлять замену или проводить их ремонт.

Рекомендуем:  Как быстро и просто осуществить замену подшипника генератора на ВАЗ 2110?

Итак, желая собственноручно решать все проблемы, которые могут возникать при каждодневной эксплуатации вашего любимого транспортного средства, вам вполне достаточно ознакомиться с предоставленными рекомендациями, а затем на практике проделать все предлагаемые манипуляции. Ваш любимый «железный конь» вас обязательно поблагодарит за то, что вы к нему проявляете такое участие, он с большим удовольствием порадует вас своей отменной работой.

Как работает вентилятор печки Нива Шевроле

Как и любой автомобильный электродвигатель, вентилятор печки на Ниве Шевроле представляет собой коллекторный мотор постоянного тока с возможностью ступенчатой регулировки частоты оборотов. На конвейере устанавливают двигатель с каталожным номером 2123-8118020 со съёмной крыльчаткой на втулках, тем не менее ему есть альтернатива на плавающих подшипниках от компании Лузар с каталожным номером lFh-01211, есть похожий подшипниковый двигатель от компании Баутлер.

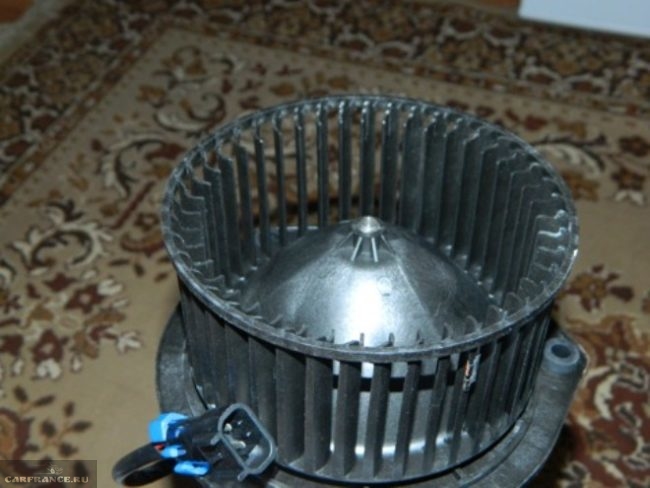

Вентилятор печки.

Стоковый двигатель может развивать пиковые 3000 об/мин, в то время как аналоги крутятся максимум до 2750 об/мин. Максимальный потребляемый ток у лузаровского мотора 25 А, у родного — около 18 А.

Мотор отопителя luzar lfh-01211 12V/14A.

Разница существенная, поскольку цепь электродвигателя отопителя защищена плавким предохранителем F18 номиналом 25 А.

Добавочный резистор

Работу электродвигателя в четырёх режимах обеспечивает добавочный резистор, который часто становится причиной разных неисправностей. Его каталожный номер 2111.8101012 или 2123-8118022-01.

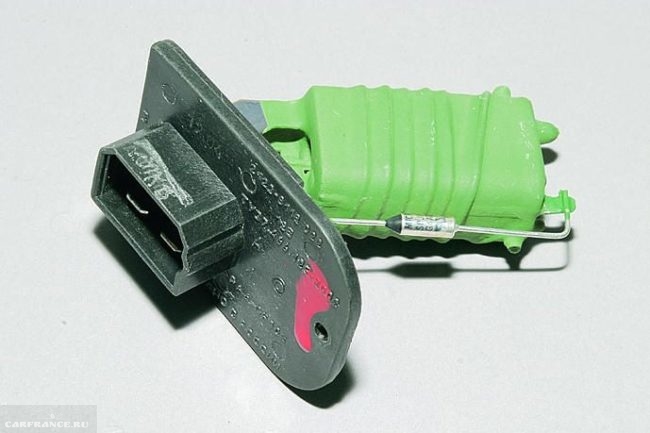

Добавочный резистор 2123-8118022-01.

На первой скорости двигатель должен потреблять не более 5,1А, на второй и на третьей 9 и 14 А соответственно. На максимальной, четвёртой скорости вращения, напряжение подаётся в обход резистора. Собственно, все возможные виновники неисправности подачи воздуха в салон указаны, пора называть симптомы неисправности.

Симптомы неисправности вентилятора печки

Основные признаки выхода из строя вентилятора печки следующие:

  • не работает электродвигатель;
  • снижается скорость вращения электродвигателя;
  • начинает скрипеть вентилятор.

В зависимости от появившихся симптомов определяется порядок действий по устранению проблемы.

Не работает электродвигатель

Если перестаёт работать электродвигатель, в салоне пропадает шум при включении отопителя.

Часто причиной этого является выход из строя предохранителя F18 номиналом 25А в соответствующем блоке, через который поступает напряжение на моторчик печки.

Другой причиной может быть повреждение обмотки двигателя вентилятора — при нарушении изоляции проводов возможно межвитковое замыкание. В этом случае электродвигатель подлежит замене.

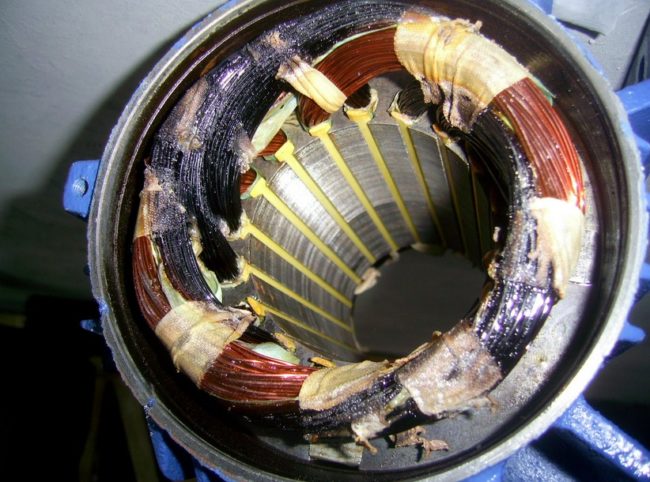

При межвитковом замыкании электродвигатель перестаёт работать

Снижается скорость вращения электродвигателя

При снижении скорости вращения вала моторчика определить источник проблемы несколько сложнее. Уровень шума при уменьшении мощности электродвигателя становится заметно ниже. Это может быть обусловлено сильным износом якоря или щёток. Кроме этого, вентилятор начинает потреблять гораздо больший ток, и это может привести к выходу из строя предохранителя F18.

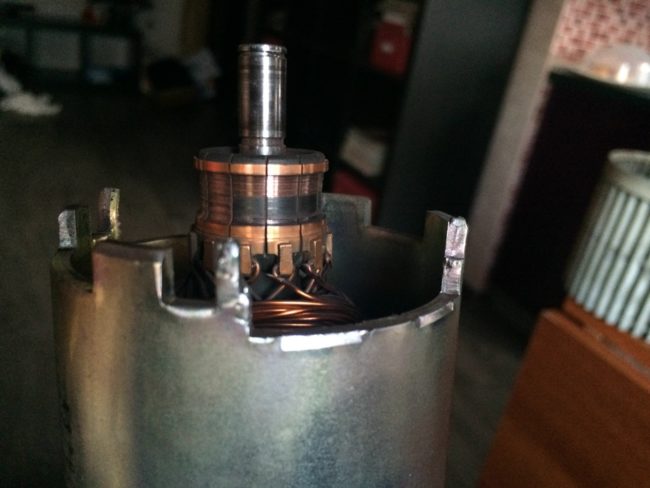

При сильном износе якоря электродвигатель будет врашаться гораздо медленнее

Начинает скрипеть вентилятор

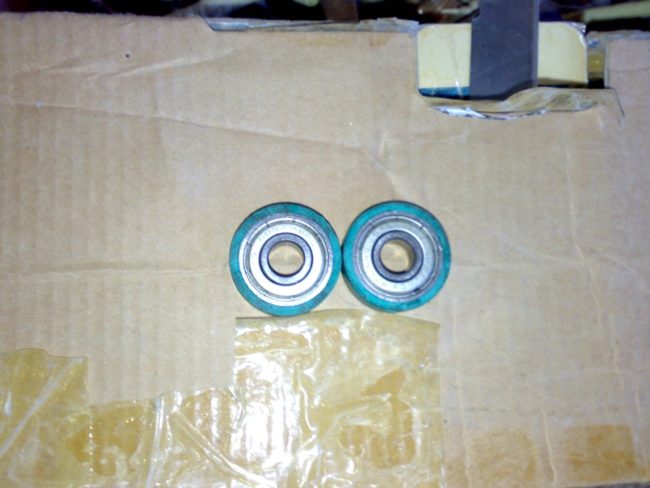

Вентилятор начинает скрипеть при износе подшипников электродвигателя. Чем больше износ, тем сильнее скрип. Если не предпринимать никаких действий, то сгорит предохранитель печки, а сам моторчик заклинит. В этом случае электродвигатель следует заменить на новый.

При сильном износе подшипников двигатель заклинивает

Замена предохранителя вентилятора печки

Практически любая неисправность электродвигателя печки приводит к замене предохранителя F18. На автомобиле «Нива Шевроле» блок предохранителей расположен в салоне под панелью приборов и закрыт крышкой, закреплённой двумя саморезами. При замене F18 рекомендуется проверить и в случае необходимости заменить и другие предохранители.

Предохранитель печки находится в блоке предохранителей под панелью приборов

Если предохранитель F18 приходится менять довольно часто, то проблему следует искать в другом месте. Возможно, где-то в цепи питания электродвигателя возникает короткое замыкание. Иногда предохранитель перегорает в результате сильного загрязнения салонного фильтра. В этом случае электродвигателю не хватает мощности для нормальной вентиляции воздуха, и предохранитель выходит из строя.

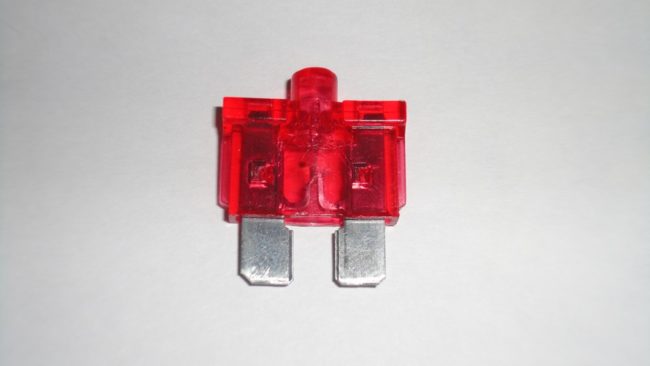

Часто причиной остановки двигателя печки является сгоревший предохранитель

Подозрительный предохранитель вынимается из посадочного места в блоке специальным пинцетом. Если он перегорел, на его место устанавливается новый. При проверке лучше использовать мультиметр, так как визуально определить целостность предохранителя бывает затруднительно.

Предохранитель печки на «Ниве Шевроле» (F18) рассчитан на 25 А

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

  • неисправность крана отопителя;
  • повреждение патрубков радиатора;
  • выход из строя добавочного резистора;
  • повреждение радиатора;
  • неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Рекомендуем:  Как правильно выбрать зимнюю резину для автомобиля?

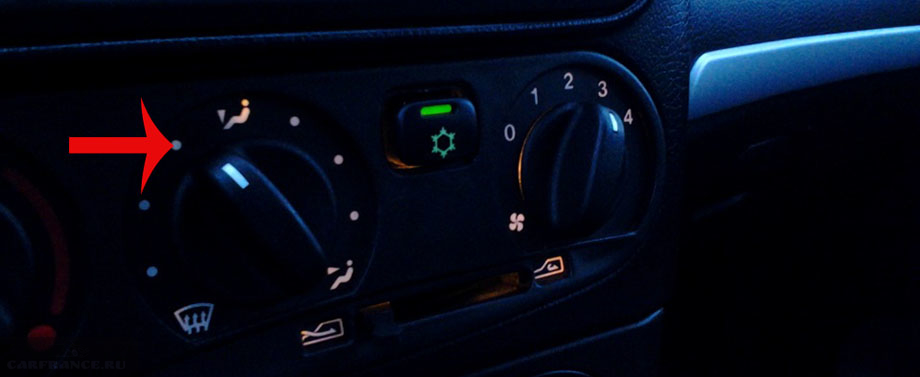

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

  1. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
  2. Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
  3. Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
  4. Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

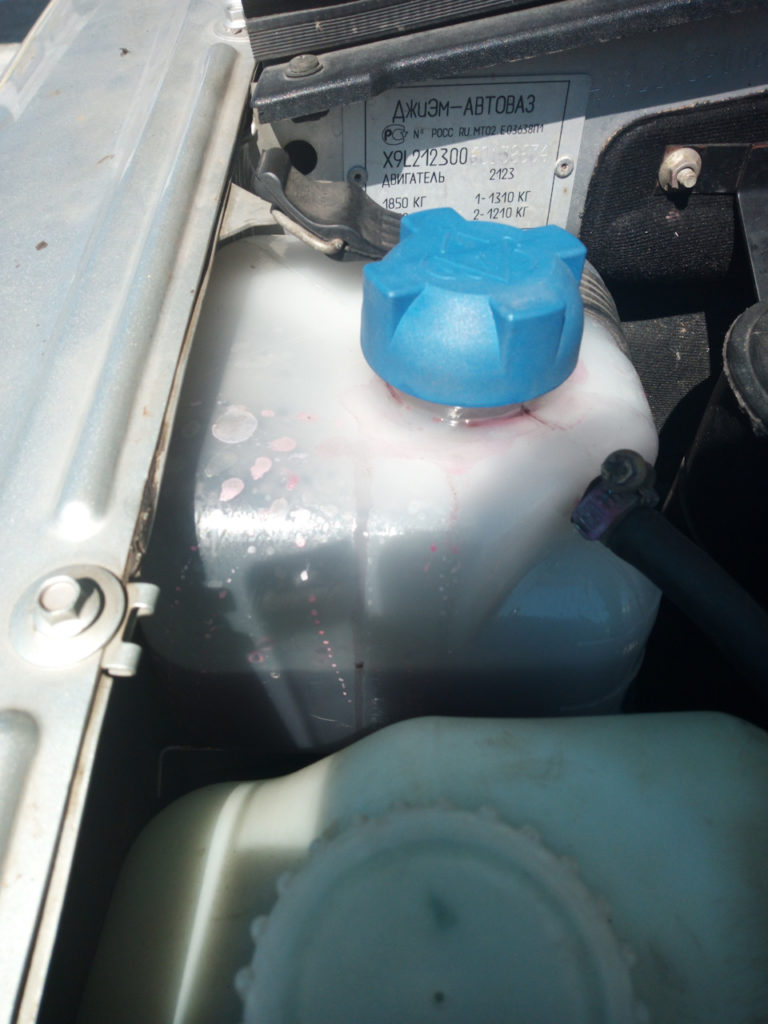

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней. Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ.

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Как поменять кран и патрубки?

Со временем вследствие износа приходят в негодность патрубки, и протекает кран отопителя. Замена патрубка печки выполняется, если он течет. Если неисправен кран, его следует заменить. Его лучше менять на керамическое изделие, они больше служат, чем штатные. Вместе с краном рекомендуется менять патрубки: со временем они теряют эластичность и могут протекать.

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Резистор вентилятора

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

  1. Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.

    Откручиваем крайние правые винты крепления бардачка.

  2. Получаем частичный доступ к двигателю, но этого достаточно, чтобы добраться до резистора.

    Отодвигаем бардачок, чтобы добраться до резистора.

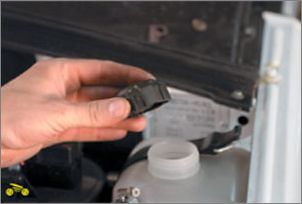

  3. Снимаем контактную колодку и отводим жгут проводов в сторону.

    Демонтируем контактную колодку.

  4. Крестовой отвёрткой выкручиваем винт крепления дополнительного резистора.

    Выкручиваем винт крепления резистора.

  5. Вынимаем резистор из корпуса.

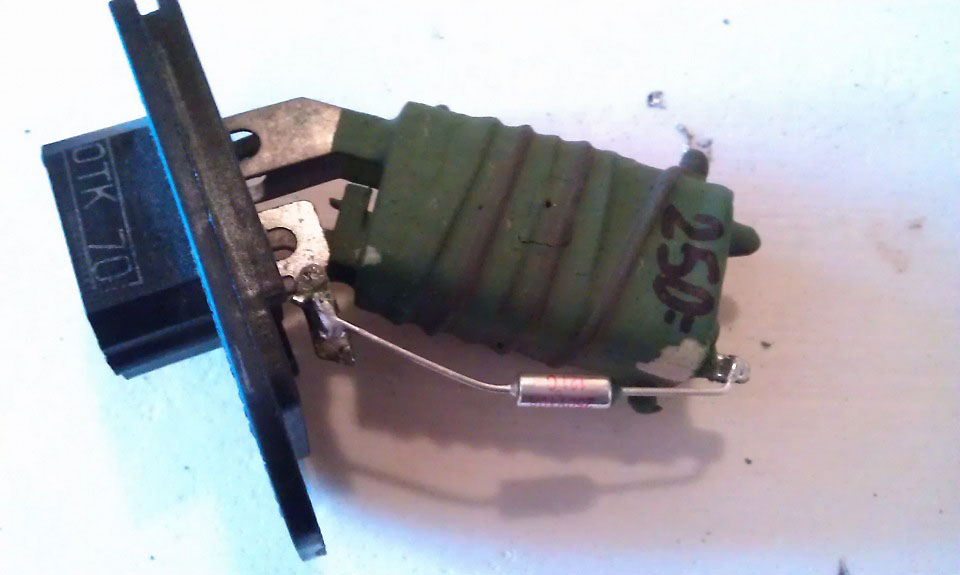

    Контакты резистора.

    Вынимаем резистор.

  6. Проверяем мультиметром целостность термопредохранителя. Если он неисправен, можно попытаться его заменить.
  7. Установка нового или отреставрированного резистора проводится в обратном порядке.

Встроенный предохранитель

Для замены встроенного термопредохранителя подойдёт любой типа KSD-160 или RY01-165. Они работают до температуры 150-165 градусов. Для пайки нового резистора обязательно следует использовать легкоплавкий припой, чтобы не перегреть деталь, а во время пайки держать её массивными плоскогубцами для лучшего отвода тепла. Удачной всем работы и комфортной температуры в салоне!
