Самостоятельная замена радиатора печки ВАЗ 2114/15: как провести процедуру разными способами

Система отопления ВАЗ 2114 входит в перечень жизненно необходимых. Поэтому, если перед наступлением холодов выяснилось, что обогрев барахлит или вообще охлаждающая жидкость начала прокапывать на пол салона, то вашей машине срочно и незамедлительно необходима замена радиатора печки ВАЗ 2114.

Ремонтные работы с отопительной системой имеют статус средней сложности. То есть, начинающему водителю влазить туда не стоит. Но если человек обладает более-менее достаточным опытом (например, 4 года за рулем ВАЗ), то замена печки ВАЗ 2114 (имеется ввиду радиатора) вполне может быть осуществлена и самостоятельно.

Содержание

Диагностика

Определить неработающее отопление (поломку радиатора) очень просто:

  1. Температура патрубков подвода и отвода тепла имеют слишком большую разницу
  2. На лицо явные перебои в системе обогрева, то есть тепло не поступает в салон
  3. Тепловой контур дал течь (антфриз вытекает из радиатора)

Лучше не затягивать с ремонтом (особенно, если на носу зимние морозы). Обнаружив неисправность теплогенератора, проводится замена печки ВАЗ 2114 без снятия панели (говорится за демонтаж радиатора).

Материал по теме: Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ





Причины неисправности

  1. Произошел засор протока радиатора. Патрубки из года в год понемногу забиваются различным сором
  2. Естественный износ радиатора. Металл истощается под действием динамики изменения температур, а также атмосферной коррозии и внутреннего давления

Средний срок службы родного радиатора ВАЗ 2114 составляет 5-8 лет.

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор, необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первый способ:

  • Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Второй способ:

  • Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке. Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало.

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

  • крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
  • набор гаечных ключей;
  • ёмкость и резиновый шланг для слива ОЖ;
  • ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

  1. На холодном двигателе сливается ОЖ.
  2. Откручивается саморез, расположенный за пластмассовой заглушкой.
  3. Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.

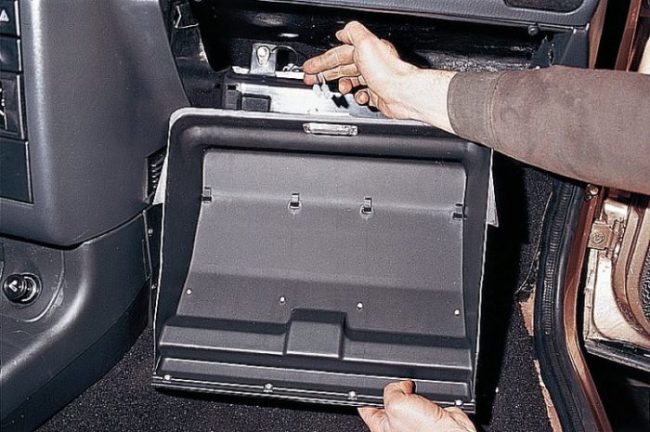

    Для обеспечения доступа к печке необходимо снять перчаточный ящик

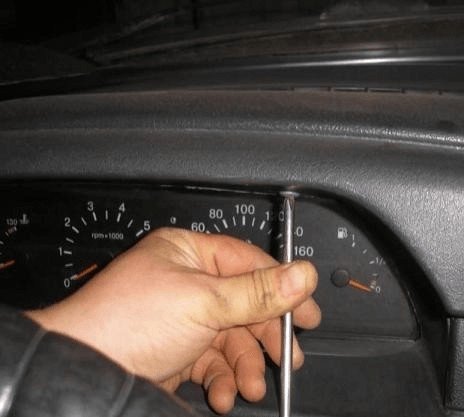

  4. Отворачиваются саморезы крепления щитка приборов.

    Щиток приборов крепится четырмя саморезами

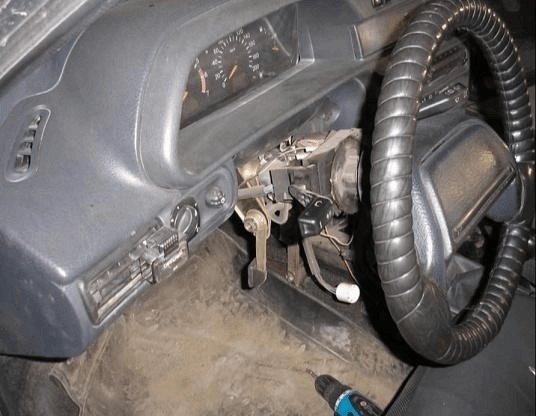

  5. Откручиваются крепления и снимается пластиковый кожух рулевой колонки.

    При демонтаже радиатора печки нужно снять кожух рулевой колонки, открутив его крепления

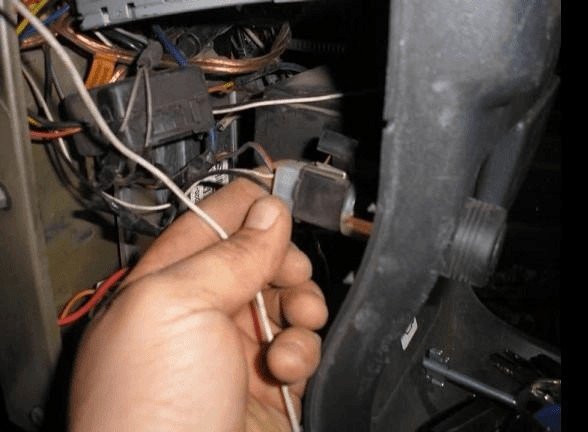

  6. Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.

    Из гнезда прикуривателя вынимается колодка и отсоединяются провода от магнитолы

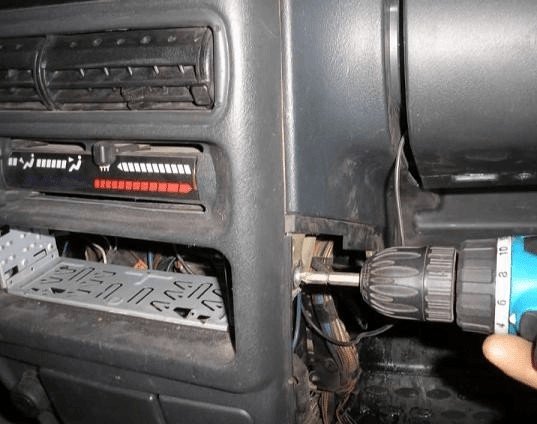

  7. Выкручиваются саморезы с правой и левой стороны консоли.

    Центральная консоль крепится саморезами с двух сторон

  8. Снимаются ручки регулировки положения заслонок и переключатель режимов печки.

    С рычагов управления заслонками снимаются пластиковые рукоятки

  9. На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
  10. Отсоединяется колодка подсветки пепельницы.
  11. Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.

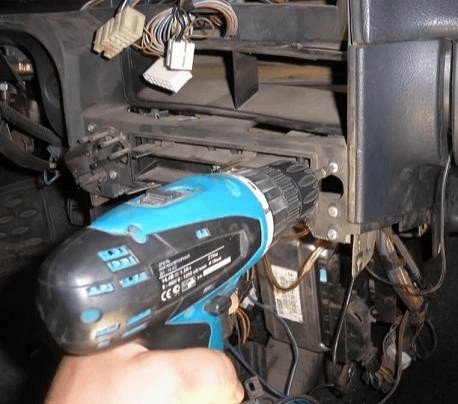

    После удаления всех крепежных элементов и электрических разъемов центральную консоль можно снять

  12. С левой и правой стороны откручиваются саморезы крепления металлической основы.
  13. Отворачиваются крепления торпедо.

    С левой и правой стороны торпедо откручиваются по два самореза

  14. В центре выкручиваются четыре шурупа крепления металлической конструкции.

    Железная конструкция по центру крепится четырьмя шурупами, которые необходимо вывернуть

  15. Вынимается электронный блок управления, расположенный под консолью.

    Электроный блок управления расположен под центральной консолью

  16. Для обеспечения доступа к печке торпедо приподнимается домкратом.
  17. Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.

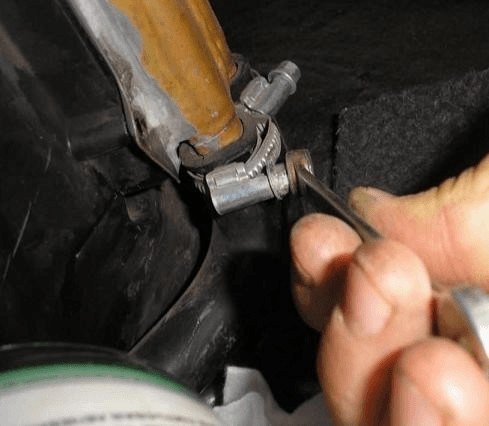

  18. Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.

    Для снятия шлангов необходимо ослабить хомуты крепления

  19. Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.
  20. Из своего посадочного места извлекается радиатор печки.

    После снятия патрубков и слива остатков ОЖ радиатор печки можно вытащить из посадочного места наружу

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой. Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене.

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Ремонт радиатора печки

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Особенности обратной сборки

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

  1. Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
  2. Корпус центрального сопла должен быть на собственном месте без отклонений.
  3. Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Назначение и расположение радиатора печки ВАЗ 2114/15

Радиатор печки нагревает поступающий в салон автомобиля воздух. Он является основным элементом системы отопления салона. Пропуская через себя горячую охлаждающую жидкость (ОЖ), радиатор нагревается сам и нагревает обдувающий его поток воздуха. Воздух в печку поступает как естественным путём во время движения машины, так и принудительно при помощи вентилятора.

Радиатор установлен в кожухе отопителя под центральной консолью панели, без демонтажа которой можно увидеть только подводящий и отводящий патрубки, соединяющие радиатор с краном печки. Такое расположение является очень неудобным при замене радиатора. Именно из-за этого многие владельцы ВАЗ 2114/15 предпочитают не ремонтировать систему отопления самостоятельно, а обратиться в автосервис. Однако заменить радиатор своими руками довольно просто. Для этого необходимо лишь знать некоторые особенности и секреты его демонтажа.

Радиатор печки расположен в корпусе отопителя

ЗАМЕНА

Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:

  • Различные отвертки (крестовые, шлицевые, разной длины и размеров);
  • Набор комбинированных ключей;
  • Умелые руки и максимум терпения и аккуратности.

Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.

Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:

Не забудьте первым делом – слить охлаждающую жидкость

  1. Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
  2. Снять автомагнитолу в салоне.
  3. Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа ­– два сверху и два снизу). Щиток приборов при этом не вынимается.
  4. Удалить с блока управления печкой все ползунки и ручки.
  5. Снять кожух рулевой колонки (крепления сверху и снизу).
  6. Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
  7. Разъединить разъем прикуривателя.
  8. Далее следует отсоединить все штекера, которые находятся на центральной консоли. Их лучше пометить, чтобы потом не перепутать при сборке.
  9. Вынимаем блок сигнализаторов, открутив два шурупа. Теперь центральная рамка панели приборов свободна, можно демонтировать ее. Еще теперь удобно добраться до штекера подсветки прикуривателя, разъединяем и его.
  10. Бардачок держится на 6 саморезах. Снимаем бардачок.
  11. По бокам панели приборов есть крепежи (по одному саморезу сверху и по одному снизу). Отворачиваем их.
  12. Откручиваем болты кронштейна крепления блока управления двигателем и снизу болты крепления железного каркаса с левой и правой стороны (к днищу автомобиля).
  13. Отворачиваем саморезы, на которых держится блок регуляторов печки.
  14. Снимаем пластмассовые обшивки передних верхних кузовных стоек. Они крепятся саморезами.
  15. Между панелью и рулевой колонкой есть шуруп на панели, откручиваем и его. Теперь вся панель ослаблена, нужно ее подать в сторону сидений и немного вверх. Желательно с правой стороны воспользоваться ромбовидным домкратом, чтобы зафиксировать панель в отжатом состоянии и добраться до радиатора отопителя.
  16. Добираемся до хомутов на патрубках радиатора печки и ослабляем их. Сдергиваем патрубки. Под ними предварительно желательно проложить тряпку, чтобы остатки стекающей жидкости не впитались в ковролин напольного покрытия.
  17. Сам радиатор в корпусе печки держится на трех саморезах. Отворачиваем шурупы и достаем его.

Теперь остается новую деталь установить на место и собрать все в обратном порядке. Для того, чтобы в салоне было теплее, прокладываем его поверхность слоем поролона толщиной приблизительно 1,5 мм.

Проверка работоспособности после проведения замены производится до того, как будет собрана панель приборов. Устанавливается радиатор печки, крепятся патрубки, заливается антифриз и запускается мотор. Если тосол не течет, и система отопления ВАЗ 2114 нормально функционирует (воздух в салоне нагревается в должном режиме), то значит, что замена радиатора отопителя прошла успешно, и можно полностью устанавливать все детали на место.

Ремонт печки на ВАЗ 2114 (радиатора) можно выполнить только в том случае, если материал корпуса радиатора не алюминиевый. Даже если и получится запаять алюминиевый корпус, то нет никакой гарантии, что пайка окажется надежной.

Устройство и схема печки

Система отопления салона автомобиля ВАЗ 2114 как с инжектором, так и с карбюратором представляет собой отопитель, который связан с двигателем. Теплоносителем выступает охлаждающая жидкость, которая нагревается, проходя через силовой агрегат. Задача отопителя – распределить полученное тепло равномерно по салону.

Схема отопителя ВАЗ 2114

Пройдя через систему охлаждения мотора, нагретый антифриз поступает в радиатор отопителя. На горячий радиатор дует вентилятор. Таким образом теплый воздух поступает в салон автомобиля. С помощью дефлекторов и заслонок регулируется направление и интенсивность воздушного потока. Печка на ВАЗ 2114 может работать в нескольких режимах обогрева.

Как заменить радиатор печки 2114

Для замены радиатора печки вам потребуются следующие инструменты:

  1. Новый радиатор.
  2. Пустая емкость.
  3. Гаечные ключи.
  4. Набор отверток.

Порядок работ:

  1. Сначала слейте ОЖ, которую потом необходимо будет заменить. Затем переместитесь в салон и открутите саморез, расположенный под пластиковой заглушкой (смотрите фото).
  2. Далее освободите щиток прибора от крепления — его держат саморезы. Непосредственно сам щиток пока не нужно снимать.
  3. Снимите кожух рулевой колонки, открутив крепления снизу.
  4. Теперь займитесь разъемом, идущим на прикуриватель.
  5. Затем демонтируйте магнитолу. Как правило, ее снятие проходит без проблем, главное — отсоединить все штекера. Рекомендуется подписать их или пометить.
  6. После завершения данных операций у вас будет доступ к пластиковой консоли — снимите с двух сторон саморезы, расположены они симметрично.
  7. Далее удалите переключатель для вентилятора печки и регулировочные флажки.
  8. На данном этапе можно отсоединить от торпедо центральную консоль. Затем снимите клеммы от всех кнопок и штекера. Далее демонтируйте диагностический разъем, который держат саморезы. Вытаскиваем из салона центральную консоль.
  9. Снимите два самореза, которые держат металлическую основу (как на фото).
  10. Следующим шагом будет снятие креплений торпедо, находящихся с обеих сторон.
  11. Железное основание тоже имеет крепления, которые необходимо открутить.

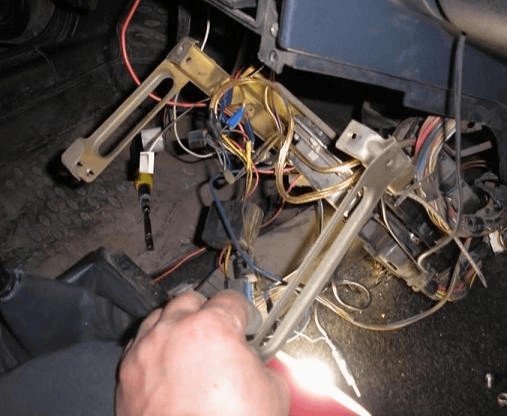

  12. Теперь, когда железная конструкция свободна, ее можно снять, предварительно вытащив ЭБУ. Немного приподнимите панель приборов и подставьте под нее деревяшку. Так вы получите доступ к радиатору.
  13. Радиатор печки прикреплен хомутами — снимите их.
  14. Слейте всю ОЖ и замените радиатор.

Что понадобится для ремонта?

Обратите внимание, что замена печки ВАЗ 2114 (то есть радиатора) может быть осуществлена 2 способами: со снятием торпедо и без демонтажа приборной панели. Профессионалы отдают предпочтение первому способу. То есть, мастера-механики любого СТО меняют радиатор на 2114, предварительно разобрав топредо до винтика. С этой работой справится только тот, кто своими руками уже неоднократно собирал и разбирал приборную панель. Там очень много тонкостей и нюансов.

Говоря за нас, то нами будет осуществлена замена радиатора печки ВАЗ 2114 без снятия приборной панели.

Кстати, существует еще один способ смены радиатора. Народные умельцы вырезают дно в ВАЗ 2114, спокойно полазят под радиатор и быстро снимают его.

Но опять же, качественно изменить конструкцию машины могут только мастера высокой квалификации. Мы не будем туда влазить, от греха подальше.

Для этой работы нам понадобится:

  1. Набор отверток
  2. Набор ключей
  3. Пара новых хомутов по диаметру патрубков радиатора
  4. Новый радиатор. Кстати, лучше взять что-то из импорта, например, Fenox RO0004C3 (он стоит вдвое дороже оригинала)
  5. Новый антифриз для системы обогрева

Процесс замены радиатора печки

При замене радиатора печки рекомендуем также сменить и шланги. Стоят они не дорого, но могут сэкономить кучу нервов

Конечно, намного проще было бы демонтировать приборную панель для замены радиатора печки, но этот процесс долгий и требует большого количества времени. Поэтому, как показывает практика, многие автомобилисты меняют радиатор печки, не снимая центральную приборную панель.

Сразу, можно сказать, что для совершения операции потребуется еще одна пара рук, то есть помощник.

Итак, когда основные аспекты разобраны, можно приступить непосредственно к выполнению операций. Рассмотрим, последовательность действий направленных на замену радиатора печки:

  1. Демонтируем центральную консоль.

    Снимаем центральную консоль

  2. Снимаем бардачок.

    Демонтируем бардачок

    Места крепления бардачка к панели

    Бардачок демонтирован

  3. Откручиваем крепления торпеды таким образом, чтобы ее можно было двигать в разные стороны.

    Раскручиваем крепления торпеды, чтобы она ходила в разные стороны

  4. Откручиваем тросовые приводы управления режимами печки. Они идут как с водительской стороны, так и с пассажирской.

    Снимаем тросы привода печки

  5. Демонтируем крышку радиатора.

    Откручиваем крепление крышки радиатора и снимаем ее

  6. Для того чтобы снять патрубки необходимо или слить частично охлаждающую жидкость, или подставить ёмкость, чтобы антифриз (тосол) не разлился.

    Идеально для слива подойдёт сантехнический шланг, который можно одеть на один из выходов шланга на крантик печки

  7. Теперь откручиваем патрубки радиатора печки.

    Откручиваем хомуты и снимаем патрубки охлаждающей жидкости

  8. Откручиваем болт крепления всей панели приборов к кузову (к ножке).

    Крепление панели к кузову

  9. Далее, когда все готово, при помощи помощника отодвигаем приборную панель и вытягиваем радиатор. Вытягивать запасную часть необходимо крайне аккуратно, чтобы не повредить остальные узлы, которые находятся внутри панели.

    Отодвигаем в сторону панель приборов

Важно! При демонтаже радиатора печки необходимо соблюдать крайнюю осторожность, поскольку остатки охлаждающей жидкости могут вылиться с изделия на электронные устройства автомобиля, в том числе и электронный блок управления, что может их повредить или полностью вывести из строя.

Установка нового радиатора

Спорный вопрос о применении герметика. С одной стороны применять герметик в системе охлаждения нельзя, его остатки могут заклинить помпу. А с другой стороны шлицы радиатора часто кривые и шланги не держат. Решать ВАМ.

Нюансы

Установка нового радиатора печки проводится в обратном порядке, но существуют некоторые нюансы установки.

Рассмотрим, основные из них:

  • На патрубки необходимо установить новые хомуты.
  • Для того чтобы патрубки легко надевались, их необходимо смазать мылом. Это также улучшит их прилегание к трубкам.
  • Послу сборки приводного узла печки, необходимо удостовериться в правильном подключении краника и заслонки.
  • После заправки системы охлаждающей жидкостью нужно проверить, не остался ли воздух в системе.

Выбор радиатора

Этот радиатор потёк. Видны следы антифриза!

К выбору радиатора печки стоит подходить ответственно, поскольку быстрый выход из строя повлечет не только дополнительные материальные вложения, но время, которое было затрачено, на весь процесс.

Итак, рассмотрим, возможные варианты покупки радиатора печки на ВАЗ-2114.

Оригинал

2108-8101060 – оригинальный каталожный номер заводского радиатора печки ВАЗ-2114. Он производится заводом АвтоВАЗ. Средняя стоимость составляет 750 рублей. Под таким же каталожным номером производятся деталь от компании «Лузар», поэтому оригинал легко спутать с аналогом.

Радиатор отопителя АвтоВАЗ

Аналоги

Кроме оригинальной запасной части, существует несколько аналогов, которые рекомендовано к установке. Они все прошли сертификацию и имеют те же посадочные крепления, что и оригинал. Итак, рассмотрим, какие аналогичные детали можно устанавливать:

Наименование производителя Каталожный номер Цена
Weber RH 2108 900
Master-sport 2108-8101060-PCS-MS 1000
Kroner K201008 1200
Termal 112108BA 1400
Pekar 2108-8101060 1500
Fenox RO0004C3 1600

Аналоговый радиатор печки

Причины выхода из строя радиатора печки

Многие автомобилисты при выходе радиатора печки даже не понимают причин, почему это произошло. Итак, рассмотрим, что же способствует тому, что изделие вышло из строя:

  • Забитые каналы прохождения охлаждающей жидкости. При таком эффекте в радиаторе создается значительное давление, которое способствует разгерметизации системы.
  • Забитые соты радиатора, также способствуют тому, что он выходит из строя.
  • Износ, или коррозионные повреждения структуры поверхности могут привести к тому, что радиатор потечет.

Как провести диагностику работоспособности отопителя ВАЗ-2115

  • Включить переключателем 1 первую, после чего вторую и третью скорости.
  • При помощи рычага 2 и 4 отрегулировать желаемое направление воздушного потока, а также последний даёт возможность выбрать нужную температуру.

Причины поломки могут быть разные:

  • Неисправный вентилятор — полное отсутствие работы печки.
  • Если радиатор всё-таки подаёт признаки жизни, то поломка может заключаться в выходе из строя добавочного резистора или отопитель салона не реагирует на команды переключателя.
  • Но также может протечь или прикипеть кран печки, в таком случае его необходимо в срочном порядке заменить.
  • Когда же вентилятор работает на полную мощность и температура стоит на максимуме, а двигатель прогрет, то, возможно, дело обстоит в засорении радиатора печки. Чтобы его прочистить или заменить, нужно будет его разобрать.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
  4. Управляющая заслонка.
  5. Радиатор печки.
  6. Воздуховод, направляющий поток воздуха в ноги.
  7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

  • длина — 250 мм;
  • ширина — 158 мм;
  • высота — 42 мм.

Схема их крепления к кузову также идентична.

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Таблица: сравнение основных характеристик алюминиевых и медных радиаторов отопителя ВАЗ 2114/15

Алюминий Медь
Срок службы, лет 3–4 5–7
Теплоотдача, Вт/мгрд 209,3 389,6
Ремонтопригодность при возникновении течи Условно ремонтопригоден Ремонтопригоден
Стоимость, руб. 800–1000 1600–1800

Главными преимуществами медных изделий является больший срок службы, повышенная теплоотдача и ремонтопригодность. Однако стоят они обычно почти вдвое дороже алюминиевых. Технические характеристики радиаторов во многом определяются их производителем.

Радиаторы ДААЗ

Наибольшей популярностью у владельцев ВАЗ 2114/15 пользуются радиаторы производства Luzar, Hola, Craft, «Пекар» и др. Все они находятся в одной ценовой категории и имеют близкие рабочие характеристики.

Радиаторы ДААЗ отличаются высокой эффективностью и длительным сроком службы

Улучшенными параметрами обладают алюминиевые радиаторы ДААЗ. Они имеют срок службы 4–7 лет и цену около 1000 руб. Особенности конструкции таких радиаторов заключаются в большем количестве ламелей (тонких пластин), а это существенно увеличивает площадь теплообмена. Радиаторы ДААЗ — оптимальный вариант для владельцев ВАЗ 2114/15.

Радиаторы ДААЗ за счёт большего количества ламелей обладают повышенной теплоотдачей

ТЕЧЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В САЛОНЕ АВТОМОБИЛЯ

Может возникнуть и следующая ситуация – из основного радиатора охлаждения стал уходить тосол, а в салоне автомобиля под ковриком пассажира образовалась лужица. Понять, что это именно охлаждающая жидкость, а не вода, можно по характерному запаху и цвету жидкости. Охлаждающая жидкость в салоне течет в следующих случаях:

  • Если плохо затянуты хомуты в отопительной системе;
  • Порвались или рассохлись (расслоились) патрубки;
  • Течет радиатор печки.

Инструкция по замене

Радиатор — заменяемый агрегат, поэтому если он неисправен, его нужно поменять.

Процедура замены состоит из следующих этапов:

  1. В первую очередь нужно слить охлаждающую жидкость.
  2. Далее необходимо демонтировать приборную панель. Можно снимать не всю приборку, а лишь часть, чтобы добраться до радиатора. Как снять панель, описано в инструкции по эксплуатации.
  3. Перед заменой необходимо отсоединить все провода, шланги, которые идут к радиатору.
  4. Затем нужно открутить крепежные элементы и демонтировать агрегат.
  5. Снятый радиатор нужно почистить в случае его засорения. Если он протекает, его необходимо поменять. Сборку следует осуществлять в обратном порядке (автор видео — ВЧСЛВ).

После ремонта микроклимат в салоне восстановится и уже будут не страшны никакие морозы.

Замена дополнительного резистора печки ВАЗ 2114

Для регулировки скорости функционирования печки на ВАЗ 2114 предусмотрен дополнительный резистор. У резистора есть две спирали с сопротивлением 0.82 и 0.23 Ом. При включении отопителя на первый режим, ток идет через две спирали. При включении второй скорости, ток будет идти через одну спираль с сопротивлением 0.23 Ом. А при включении третьего режима ток будет идти мимо резистора. Дополнительный резистор находится под педалью газа.

Резистор, как правило, не требует ремонта. Зачастую он ломается в результате обгорания контактов. В данном случае необходимо зачистить контакты. Также может оплавится колодка.

Замена резистора:

  1. Сначала снимите левую накладку консоли приборной панели.
  2. Отсоедините от дополнительного резистора провода.
  3. Открутите саморез крепления дополнительного резистора.
  4. Снимите дополнительный резистор.
  5. Осмотрите спирали на целостность.
  6. С помощью мультиметра проверьте резистор на обрывы.
  7. При наличии обрывов замените резистор.
  8. Установка резистора выполняется в обратном порядке.
Рекомендуем:  Почему заливает свечи на инжекторе и как с этим бороться?
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
