Снимаем вакуумный усилитель тормозов на ВАЗ-2110 своими руками для замены

Тормоза – один из самых важных элементов автомобиля. Он обеспечивает безопасность не только водителя и пассажиров салона, но и пешеходов. Поэтому, ремонт тормозной системы необходимо проводить своевременно. В этой статье пойдёт речь о замене вакуумного усилителя тормозов своими руками.

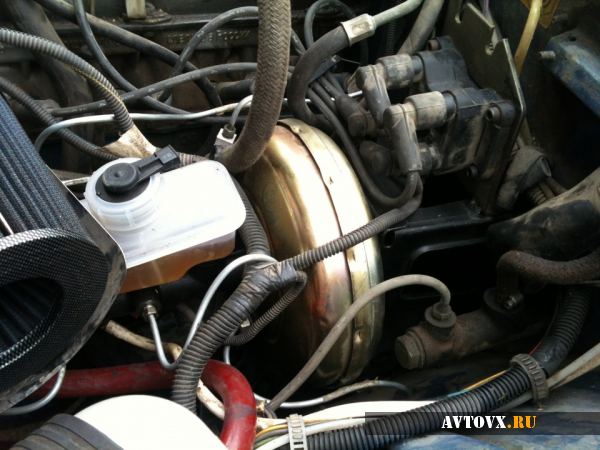

Выявление неисправности вакуумного усилителя

Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Протестировать вакуумный усилитель тормозов «десятки» на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально тогда, когда корпус клапана не заедает.

Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность.

ВУТ и ГТЦ Приоры на ВАЗ 2110

Улучшить штатные тормоза ВАЗ 2110 можно различными способами и в этом фотоотчете мы разберем, как установить Вакуумный Усилитель Тормозов (ВУТ) и Главный Тормозной Цилиндр (ГТЦ) от Лада Приора или Калина на «десятку» своими руками. Потребуется:

  1. ВУТ и ГТЦ Приоры или Калины
  2. 2 тройника от классики
  3. 4 гайки на 8 для крепления к ВУТ ГТЦ и педального узла (старые не подходят, они больше)
  4. Устройство для прокачки тормозов один лицом.
  5. 2 трубки от Приоры с штуцерами 12х1 и 10х1 со стороны ГТЦ, и 10х1,25 со стороны тройников.
  6. Тормозная жидкость.

На фото изображено:

  1. Слева трубка Прировская 12х1.0, а справа «десятки» 10х1.25
  2. Слева ВАЗ 2110 10х1.25, а справа Прировская 10х1.0
  3. Общий вид обоих трубок

Если хотите, чтобы замена прошла с минимальными переделками, тогда лучше купить ВУТ, ГТЦ и педаль от приоры в сборе.Демонтируем жабо и снимаем правую половину шумоизоляции моторного отсека, левую можно просто отогнуть. Сливаем тормозную жидкость и откручиваем тормозные трубки.

В салоне снимаем клеммы с концевика стоп-сигналов и откручиваем 4 гайки крепления ВУТ к кузову.Теперь можно беспрепятственно снять ВУТ и ГТЦ.Если сборный комплект купить не удалось, тогда нужно установить педальку от старого ВУТ в новый. Далее собираем ВУТ и ГТЦ в одно целое и видим, что педаль со стандартными отверстиями креплений к ВУТ будет повернута на 90 градусов по отношению к вертикальному положению бачка с тормозной жидкостью.

Чтобы развернуть педальку в нормальное положение необходимо пересверлить крепежные отверстия в педальном узле. Прикладываем педальку к ВУТ и аккуратно размечаем, где необходимо сделать новые отверстия. Примеряем и при необходимости корректируем полученные отверстия дрелью или напильником. Гайка крепления обведена красным на верхнем фото. Прикручиваем педальный узел к ВУТ.Несколько фотографий процесса:

  1. ВУТ и ГТЦ и педаль в сборе
  2. Крепление педали к ВУТ гайка оказалась внутри, закрутить не легко
  3. Другая сторона педали прошла гораздо легче
  4. ВУТ и ГТЦ в сборе
Рекомендуем:  Замена прокладки ГБЦ на Ваз 2107

Полученную конструкцию устанавливаем в автомобиль. Жабо подрезать не пришлось, все установилось как родное. Устанавливаем тройникиПрикручиваем Приоровские трубки к ГТЦ и тройникам. Тройники скрепляем друг с другом шпилькой, желательно на 5.Делаем замену «колдуна» (регулятор тормозных сил) с помощью ямы. Откручиваем от него тормозные трубки, запомнив где они были, и снимаем его, открутив 2 болта.

Устанавливаем вместо старого новый «колдун» и прикручиваем все трубки.Вставляем в него заранее отвёртку и возвращаемся к тормозным трубкам. Заливаем тормозную жидкость в бачек.Чтобы убрать из тормозной системы воздух нужно закрутить трубки в тройниках не до конца (оставляем щель). Дуем чем-нибудь в бачек с тормозной жидкостью и ждем, пока из щелей между трубками и тройниками прекратит выходить воздух. После затягиваем. Не забываем прокачать тормоза и отрегулировать «колдун». Сразу отрегулируйте шток ВУТ.

После установки Приоровского ВУТ и ГТЦ на автомобиль десятого семейства, первое время придется привыкнуть к новым тормозам (требуется гораздо меньшее усилие на педаль, чем раньше), но к хорошему привыкаешь быстро.К полученному результату желательно хорошие тормозные диски на 14 или на 15 и тормозные колодки.Кстати, получить аналогичный результат можно путем доработи штатного ВУТа.

Процесс замены вакуумного усилителя на ВАЗ-2110

Вакуумный усилитель тормозов.

Чтобы заменить вакуумный усилитель тормозов необходимо обладать некоторыми знаниями конструкции транспортного средства. На ВАЗ-2110 не так и сложно заменить деталь своими руками.

Необходимо запастись набором инструментария – ключами и отвёртками и можно приступать к процедуре. Рассмотрим, поэтапно процесс замены вакуумного усилителя тормозов ВАЗ-2110:

  1. Снимаем клемму-минус с АКБ.
  2. Отключаем колодку проводов на датчике уровня тормозной жидкости.

    Отсоединяем питание от датчика уровня тормозной жидкости.

  3. Удерживаем клапан обратки вакуумного усилителя, а другой рукой снимаем шланг с него.

    Откручиваем шланг с обратного клапана.

  4. Демонтируем главный тормозной цилиндр. Всего-то две гайки, но они могут прикепеть.

    В подкапотном пространстве необходимо выкрутить две крепёжных гайки главного тормозного цилиндра.

  5. Не разбирая тормозную, а именно — не отсоединяя тормозных трубок, отводим главный тормозной цилиндр в сторону.

    Отводим цилиндр с трубками от усилителя.

  6. Со стороны салона откручиваем четыре гайки крепления кронштейна тормозной педали.

    Демонтируем крепления вакуумного усилителя с салона.

  7. После этого, можно демонтировать вакуумный усилитель.
  8. Поддев отвёрткой, снимаем стопорную пластину пальца. Выталкиваем палец, отсоединяем толкатель вакуумного усилителя от педали.

    Снимаем стопорную пластину с пальцем.

  9. Далее нас интересуют две гайки крепления усилителя к пластине, откручиваем, скорее всего приётся применить wd-40. Демонтируем кронштейн.

    Открутив крепления, снимаем кронштейн.

  10. Сборка проводится в обратном порядке от разборки.

Вот так выглядит подкапотное пространство без усилителя!

Выбор детали

Усилитель Торгмаш.

Оригинальный каталожный номер вакуумного усилителя тормозов ВАЗ-2110 – 21103510010.

Цена этой детали составляет – 4000 рублей. Кроме этого существует ряд аналогов, которые можно использовать. Так, автомобильный рынок предлагает следующее не оригинальные детали:

  • Pekar 2110-3510010 со средней стоимостью 2500 рублей.

    Pekar 2110-3510010 — усилитель со спортивным уклоном.

  • DK 2110-3510010 – низкое качество и стоимость в пределах 2000 рублей.
  • Master-sport 2110-3510010 — дорогое, но качественное изделие.

    Вакуумный усилитель тормозов master-Sport

Признаки неисправности (варианты проверки)

Существует несколько признаков неисправности вакуумного усилителя тормозов, а соответственно и диагностики работоспособности. Рассмотрим, каждый из вариантов:

  1. Запускаем мотор и даём ему поработать несколько минут, после чего необходимо его заглушить. Нажимаем несколько раз на педаль тормоза. При нормальной работоспособности усилителя, первый раз педаль выжмется, но последующие разы ход будет меньше и меньше. Если второй и последующий разы ход педали не уменьшается, то существует пробой в системе и деталь не герметична. Это означает, что вакуумный усилитель необходимо заменить.
  2. Второй вариант предполагает, что первый вариант не дал никакого результата, и закрались сомнения. Выжимаем педаль тормоза и заводим мотор. При таком повороте событий, после запуска силового агрегата педаль должна опуститься до упора. Если этого не произошло, то существует подсос воздуха и усилитель не работает.
  3. На работающем моторе удерживаем педаль тормоза, после чего глушим мотор. Педаль, не отпуская удерживаем ещё 1.5-2 минуты. Если есть нарушения в работе, то педаль поднимется.

В усилителе есть прокладки и уплотнительные кольца, вот они то и выходят чаще всего из строя.

Рекомендуем:  Как быстро и просто осуществить замену подшипника генератора на ВАЗ 2110?

Устранение выявленных неполадок

Когда выявленные признаки указывают на неисправность вакуумного усилителя тормозов ВАЗ 2110, можно попробовать оказать первую помощь своему автомобилю самостоятельно. В нормальном состоянии система торможения должна удерживать его на месте при наклоне в 25º к горизонтальной поверхности. Если же она плохо справляется, стоит, ослабив контргайку, натянуть трос.

Затем требуется проверить полный рычажный ход, необходимо, чтобы он составлял примерно 2-4 зубца. Затянув туго контргайку, стоит выполнить ряд страховочных торможений с одновременным контролем хода рычага. Причем вращение колес при опущенном до конца рычаге должно быть свободным, без усилия. Если такая проверка выявила неспособность усилителя справиться с торможением, это указывает на необходимость его замены.

Многие автосервисы предоставляют такую актуальную на сегодня услугу, как тюнинг тормозной системы ВАЗ 2110, цена агрегата в случае замены все-таки выше, чем его усовершенствование. Оно затрагивает еще и задние диски тормозов, помимо усилителя, модернизацией которого служит установка специальной шайбы. Эта, казалось бы, малозначительная деталь способна существенно влиять на работу усилителя и процесс торможения в целом.

При нажиме водителем на тормозную педаль шток, проходящий через шайбу, начинает оказывать давление на главный цилиндр тормоза. Из-за этого работа пропускных клапанов начинается чуть позже. Таким образом, установка шайбы делает торможение более плавным, педаль мягче, а ее реакция в случае резкой остановки при этом не меняется.

Но если уже появилось шипение, двигатель глохнет от нажатия тормозной педали или она сделалась очень тугой, необходимо заменить механизм. В противном случае вождение такого автомобиля становится небезопасным для себя и окружающих. При подготовке к замене этого узла требуется разборка задней части моторного отсека, удаление эластичного уплотнения, обивки и жабо.

Процесс начинают с отсоединения проводки колодки от датчика, показывающего уровень тормозной жидкости. Поддерживая обратный клапан, отсоединяют от усилителя шланг. Далее отворачивают обе крепежные гайки главного цилиндра системы торможения. Его плавно отворачивают от усилителя на требующееся для извлечения последнего расстояние, причем осуществляют это, не удаляя тормозных трубок.

Под находящейся в салоне автомашины панелью приборов следует открутить все четыре крепежные гайки кронштейна тормозной педали, что довольно затруднительно из-за их неудобного расположения. Затем снимаются в подкапотном отсеке провода, кронштейн и сам усилитель одновременно с узлом педали тормоза.

Отсоединив две крепежный гайки, отверткой удаляют стопорную пластину пальца крепления и, вытолкнув его, отделяют толкатель усилителя от педали. Открутив от узла педали испорченный усилитель, на его место помещают новый. Причем необходимо проследить за верностью его расположения: педаль должна быть внизу, а шланговый штуцер – вверху. После этого производят все выполненные ранее операции в последовательности, противоположной снятию.

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Снятие: 1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается.

Рекомендуем:  Пошаговая инструкция по снятию бамперов с ВАЗ 2113-2115

К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее, потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Примечание! То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его

Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на 10 мм», открутите две гайки (см. фото 1) и тонкой плоской отвёрткой, подденьте держатель шланга вакуумного усилителя тормозов (см. фото 2) и его тоже отсоедините и всё по сути, можете вынимать шумоизоляционный материал, чтобы он не мешал снятию вакуумного усилителя тормозов с автомобиля!

2) Теперь когда шумоизоляционный материал убран, отсоедините колодку проводов от крышки тормозного бачка (Указана красной стрелкой), после чего отсоедините шланг от обратного клапана вакуумного усилителя тормозов (Шланг указан зелёной стрелкой) и открутите две гайки (Указаны синими стрелками) крепления Главного Тормозного Цилиндра к усилителю тормозов, затем ГТЦ аккуратно отведите в сторонку, но только аккуратней, тормозные трубки следите за тем чтобы не лопнули, а то их менять придётся.

3) После проделанной операции переберитесь в салон и там выкрутите четыре гайки которые кронштейн вакуумного усилителя к кузову крепят (Указаны красными стрелками), ну и колодки проводов ещё отсоедините (Указаны синими стрелками) от включателя стоп сигнала (Указан зелёной стрелкой), когда всё будет сделано, можете перебираться повторно в подкапотное пространство автомобиля и уже находясь там, вытаскивать вакуумный усилитель в сборе с кронштейном.

4) Положив вакуумник на землю или закрепив его в тисках, первым делом вытащите плоскогубцами маленькими металлический стопор (Указан красной стрелкой), затем выбейте аккуратно шток (см. маленькое фото, он металлический и выбивается очень легко), надавив на него сверху или наоборот снизу.

5) И под завершение, выкручивайте обе гайки которые вакуумник крепят к кронштейну и вынимайте его, на этом операция по снятию усилителя тормозов закончена.

Установка: Устанавливается новый усилитель тормозов в обратном порядке снятию, во время установки не ошибитесь и делайте всё точно так же как и было ранее, когда он будет установлен, не одевайте шумоизоляционный материал, а попробуйте как он работает (Как проверить усилитель тормозов, мы уже писали выше), если всё нормально, завершите установку всех деталей так как они стояли ранее.
