Местоположение и функции раздаточной коробки

Расположение раздаточной коробки в автомобиле Нива 21213

Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.

Раздатка помогает реализовывать такие возможности внедорожника, как:

• Блокировка межосевого дифференциала.
• Отключение ведущего моста.
• Повышение вращающего момента ведущих колёс.
• Распределение вращающего момента по колёсным осям.

Разбираемся в терминологии

Начнём с того, что окунёмся в матчасть. Раздаточная коробка (РК) – отдельный узел полноприводной машины, который осуществляет разнорежимную раздачу мощности от двигателя к передней и задней оси.

Внешне это механизм, расположенный под днищем машины, в корпусе которого последовательно помещается демультипликатор (делитель) для получения промежуточного передаточного числа в трансмиссии и разветвитель одного потока мощности на два. Именно с помощью этого устройства и его органов управления (рычагов), выходящих в салон автомобиля, водитель LADA 4×4 выбирает режим работы полного привода.

Непосредственно с КПП автомобиля РК связывает передний карданный вал и промежуточный вал (промвал) с гасителем колебаний. Как, наверное, уже понятно из описания, с задней осью машины данный элемент агрегатируется посредством заднего карданного вала.

Коробка раздаточная 2123 (2-х рядный подшипник) Шевролет Нива Арт. 21230-1800020-0116500.00-+ Купить

Коробка раздаточная 2123 Шевролет Нива Арт. 21230-1800020-0114500.00-+ Купить

Коробка раздаточная (2-х рядный подшипник) 21213 Арт. 21213-1800020-0115000.00-+ Купить

Возможные признаки неисправности

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

1. Задержки при подключении переднего привода.
2. Перегрев раздаточной коробки.
3. Высокий расход трансмиссионного масла.
4. Спонтанное отключение переднего моста.

Метод центровки

Для проведения этой работы вам потребуется подъемник, хотя при некоторой сноровке можно обойтись и простыми опорами. Для начала следует подготовить автомобиль. При наличии подъемника его поднимают вверх. Если используются опоры, по очереди углы машины поддомкрачиваются, и она ставится на них. Обратите внимание, что все опоры должны быть устойчивыми, иначе работа будет небезопасной. Также заранее следует подготовить инструмент. Если нет планов попутно производить замены других деталей, то вполне можно обойтись трещоткой и головкой ”13”. Во время работы помощник должен находиться в салоне.

Производится регулировка в следующем порядке:

• Для начала, следует оценить состояние шлицов на карданах. Если они сильно изношены, то вероятнее всего, вы не сможете правильно произвести центровку. В случае большого износа следует поменять детали;
• Осматривается крепление раздатки. Зачастую смещение можно увидеть невооруженным глазом;
• Далее ослабляем крепление раздатки. Только не стоит откручивать ее полностью;
• После этого заводят двигатель, и «разгоняют» автомобиль до скорости 80-90 км/ч. При этом раздатка сама встанет на место;
• Ответственным моментом является закрепление полученного результата. Достигаться это может 2 способами. Механики спорят, какой из них лучше, но в обиходе используются оба. Чаще всего, двигатель глушат, и с его помощью останавливают работу раздатки и карданов.
• Остается быстро затянуть гайки. Недостатка здесь 2. Остановка коробки таким способом может сказаться отрицательно на ее состоянии.
• Также, закручивать крепление нужно максимально быстро, иначе толку от этого не будет. Более надежным, но технически сложным способом, является затяжка при работающем моторе;
• Автомобиль спускается на землю, и производится тестирование.

Если вибрация сохраняется, то следует повторить процедуру.

Разборка

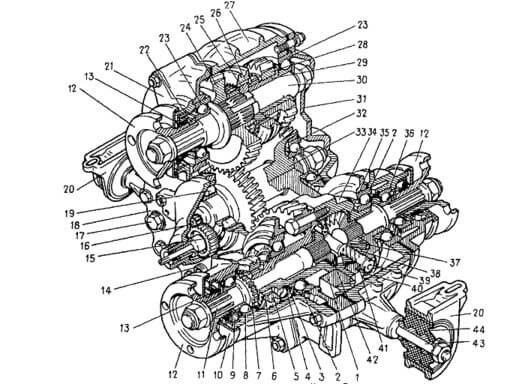

1 — картер привода переднего моста; 2 — крышка картера; 3 — корпус привода спидометра рис. 3-39рис. 3-38

рис. 3-38рис. 3-39

1- промежуточный вал; 2 — ведущий вал; 3 — дифференциал; 4 — передняя крышка

1 — фланец; 2 — сальник; 3 — упорное кольцо подшипника, 4 — передний подшипник; 5 — ведущий вал; 6 — шестерня высшей передачи; 7 — ступица; 8 — муфта; 9 — шестерня низшей передачи; 10 — втулка: 11 — задний подшипник; 12 — установочное кольцо подшипника; 13 — подшипник промежуточного вала; 14 — промежуточный вал

• снимите стопорное кольцо 1 (рис. 3-45) и пружинную шайбу 2 переднего подшипника;
• снимите задний и передний подшипники с корпуса дифференциала (рис. 3-46), используя универсальный съемник и упор 67.7853.9559;
• твернув бол гы корпуса дифференциала, разъедините корпус;
• снимите ведомую шестерню дифференциала;
• снимите стопорные кольца 8 (рис. 3-45) и пружинную шайбу 14, затем выпрессуйте ось сателлитов и снимите сателлиты и шестерни привода ведущих мостов с опорными шайбами.

А еще интересно:  Регулировка фар ВАЗ 2114 и 2115: советы и рекомендации

1 — стопорное кольцо; 2 — пружинная шайба; 3 -установочное кольцо подшипника; 4 — подшипники корпуса диф-ференциала; 5 — ведомая шестерня; 6 -передний корпус дифференциала; 7 — шестерня привода переднего моста; 8 — стопорное кольцо оси сателлитов; 9 — сателлит; 10 — задний корпус дифференциала; 11, 15 — опорная шайба; 12 — шестерня привода заднего моста; 13 — ось сателлитов; 14 — пружинная шайба

1 — съемник А.40005/1/6; 2 — упор 67.7853.9559; 3 — подшипник

• осевой зазор каждой шестерни привода мостов должен составлять 0-0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н·м (1,5 кгс·м). При увеличенном зазоре замените опорные шайбы другими, большей толщины; если указанный зазор не удается получить при установке опорных шайб наибольшей толщины, шестерни замените новыми ввиду их чрезмерного износа;
• ведущий и промежуточный валы устанавливаются в картер раздаточной коробки одновременно (см. рис. 3-47);
• напрессовку подшипников на корпус дифференциала производите оправкой 67.7853.9558 (см. рис. 3-48);
• рабочие поверхности сальников перед установкой в крышки и картеры смажьте смазкой ЛИТОЛ-24;
• резьбовые соединения затягивайте моментами указанными в приложении 2;
• при обжатии гаек валов раздаточной коробки пользуйтесь оправкой 67.7820.9520 (см. рис. 3-49).

1 — промежуточный вал; 2 — ведущий вал

1 — оправка 67.7853.9558

1 — оправка 67.7820.9520; 2 — фиксатор фланца

Самостоятельный ремонт раздатки на Ниве

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Инструментарий

• Гаечный ключ на 13.
• Плоская отвёртка.
• Ключ на 10.

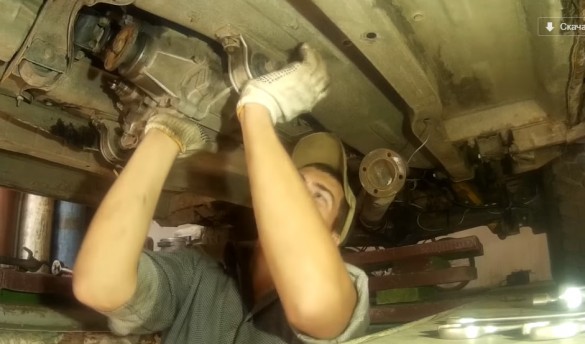

Как снять коробку с автомобиля

1. Машина должна быть установлена на смотровую яму или подъёмник.

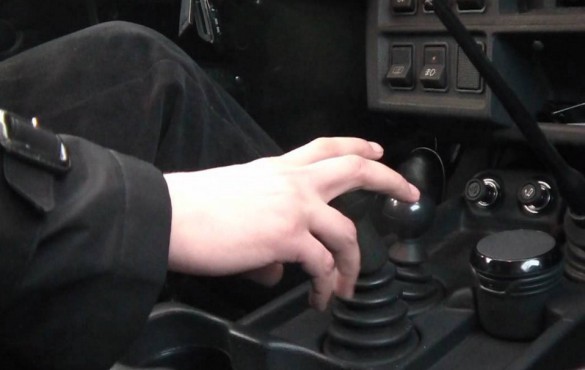

2. Рычаги раздатки устанавливают в нейтральное положение.
3. Снимается облицовка центрального тоннеля пола.
5.

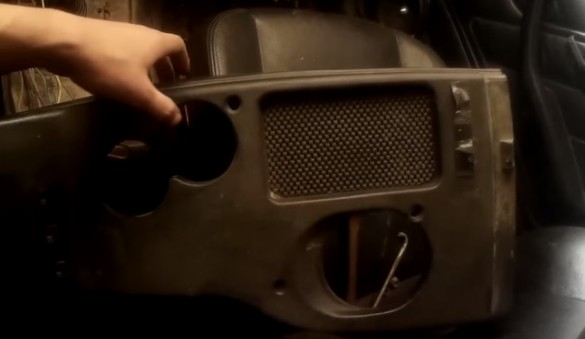

   Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

6. Удаляются рукоятки и чехлы рычагов.
7.

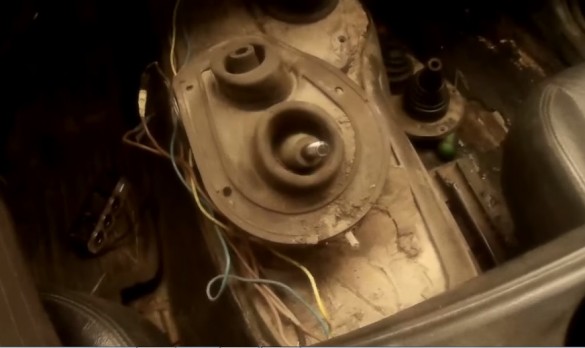

   Рукоятки и чехлы всех рычагов аккуратно снимаются

8. Снимается крышка люка рычагов на четырёх винтах.
9.

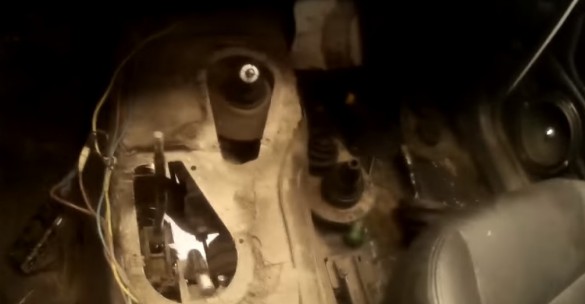

   Получаем доступ к внутренностям раздатки

10. Отсоединяется привод спидометра от раздаточной коробки.
11.

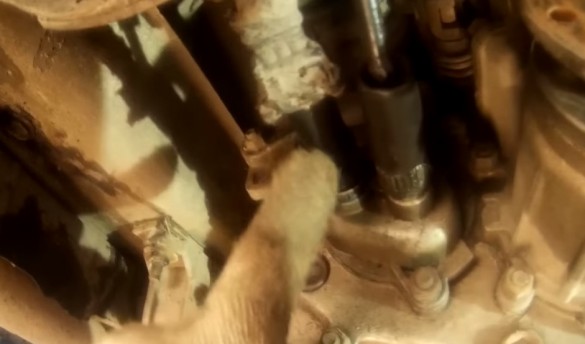

    Нужно снять с раздатки датчик, подключённый к спидометру

12. Снимаются карданные валы спереди и сзади.
13.

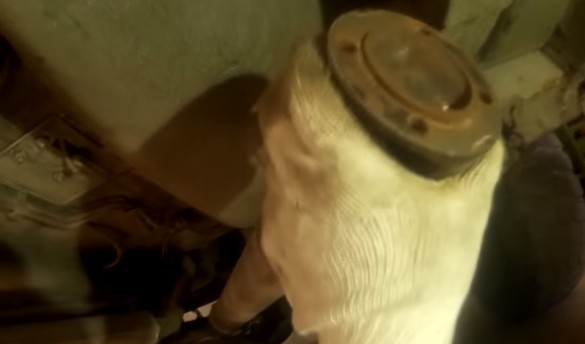

    Карданные валы подходят к раздатке спереди и сзади

14. После отвинчивания нескольких креплений снимается корпус раздатки. Достаточно просто немного толкнуть её вперёд (если смотреть по ходу движения машины — назад) и вниз. Толкаем одной рукой, другой придерживаем.
15.

    При снятии коробки главное — не переусердствовать

Установка, центрирование и регулировка

1. Правильно установите кронштейны подвески двигателя.
2. Установите раздатку, не затягивая болтов её креплений до конца.
3. Фланцы ведущего вала коробки должны совпасть с промежуточным карданным валом.
4. Установите опоры раздаточной коробки и зафиксируйте крепления.
5. Соедините раздатку с передним и задним карданами, установите на место датчик блокировки дифференциала.

Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

1. Включается четвёртая передача, отключается блокировка.
2.

   Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

3. Под машиной ослабляются гайки крепления раздатки.
4.

   Для центровки демультипликатора ключом на 15 ослабляем крепления

5. Водитель начинает разгонять мотор, сообщая об этом напарнику, который направляет коробку в нужное положение.
6.

   Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка

Устранение предпосылок

Сбивающаяся центровка раздатки происходит по причине не проработанной конструкции. Поэтому, многие народные мастера стремятся доработать крепление, чтобы не возиться раз в год с центровкой. Для этого применяется специальная рама. В последние годы ее можно приобрести в магазинах, но можно сделать и самостоятельно.
Плюсы такой доработки, следующие:

• Раздатка крепится на жесткое основание подрамника. К кузову крепление производится через подрамник, это позволяет снизить уровень вибрации, передаваемой на кузов;
• Он играет роль своеобразной защиты для картера;
• Также следует упомянуть придание дополнительной жесткости лонжеронам.
• Из недостатков можно упомянуть небольшое снижение клиренса. Хотя, в свете преимуществ, это особой роли не играет.

Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали.
Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки. Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову. К подрамнику привариваются опорные пластины из листовой стали. В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля.

Для крепления следует использовать болты М12, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.
Заключение. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
•
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Методика определения причин вибрации раздаточной коробки и пола кузова в зоне передних сидений

Прежде всего, отметьте, при какой скорости возникает вибрация раздаточной коробки, затем приступайте к определению причин вибрации.

Испытание 1

Установите рычаги раздаточной коробки и коробки передач в нейтральное положение и заведите двигатель.

Установите частоту вращения коленчатого вала двигателя, равную скорости движения автомобиля, при которой наступала вибрация.

Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.

Испытание 2

Если при испытании № 1 вибрация не обнаружена, то установите рычаги раздаточной коробки в нейтральное положение, заведите двигатель, включите в коробке передач прямую передачу и установите частоту вращения коленчатого вала двигателя, соответствующую скорости движения автомобиля, при которой наступала вибрация раздаточной коробки.

Если на стоящем автомобиле, при такой частоте вращения коленчатого вала, вибрация наблюдается, то ее причиной является неисправность промежуточного карданного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в карданном шарнире).

Испытание 3

Если при испытаниях 1 и 2 вибрация не обнаружена, переходите к испытанию 3.

Разгоните автомобиль до скорости, при которой наступает вибрация, и установите рычаги раздаточной коробки и коробки передач в нейтральное положение.

Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов‚ дисбаланс, заедание карданных шарниров или дисбаланс межосевого дифференциала.

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов).

Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу).

Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами).

Окончательно затягиваем гайки крепления опор раздаточной коробки.

При замене раздаточной коробки или смене четырехступенчатой коробки передач на пятиступенчатую и наоборот, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 3 (рис. 1).

Видео: Центровка раздатки Нивы без подъёмника

Ремонт и центровка раздаточного агрегата должны выполняться при условии наличия опыта и знания в области устройства и ремонта специфической трансмиссии машин с полным приводом. Центрировать демультипликатор нужно после каждой переустановки. О правильности положения коробки судят по наличию вибрации.

• Ремонт УАЗ Патриот своими руками



Стоит ли, вообще, менять раздатку

Я кардинально подошёл к вопросу устранения лишнего шума в салоне Нивы. Часто вожу семью, поэтому просто установил мелкомодульную раздатку нового образца . В неё передние и задние крышки оснастили 2-рядными подшипниками, такую новацию на заводе в Тольятти внедрили ещё в 2010 году. Так выходные валы избавили от лишних колебаний, в целом, увеличился ресурс и надёжность всего механизма РК.

Ещё я попутно заменил рычаги на такие, внутри которых установлены антирезонансные втулки . Рычаг похожей конструкции, кстати, с завода изначально ставили на Шеви Ниву (в ней всего 1 рычаг) из-за чего вой и гул, характерные классической Ниве, на Шниве обычно замечены не были.

Вибрации на ниве, пролог

Введение в историю. В коллективе людей, с которыми я работаю, достаточно много людей с разными характерами, образованиями и астрологиями )) Это я к тому, что «дева» — это «ДЕВА». И либо ты это понимаешь, либо убей его сразу. Для примера: когда у данного человека возникли проблемы с КПП и он решил довести ее «до ума» и перебрать, он делал это ПЯТЬ РАЗ. Иногда меняя в ходе разборки один подшипник, который не нравился, по одной ему ведомой причине )))  И вот данный человек предложил мне поискать вибрации, потому как коробка перебрана 5 раз, раздатка 10, и даже ШРУСовые карданы «серп и молот», были отвезены на дополнительную балансировку.

Не буду рассказывать, как это иногда выглядело. Но Гайдай, мог бы снять еще одну из своих гениальных комедий. Мы не стали особо умничать, а просто воспользовались опытом нивоводов, дабы подтвердить или опровергнуть, данные знания.

Вибрация и как с ней справиться.

Основная причина возникновения лишних звуков – разночастотные колебания составных частей трансмиссии. Вообще, вибрация раздатки на Ниве – один из наиболее распространённых краеугольных камней, с которыми иные автовладельцы вынуждены бороться (или мириться) постоянно.

А еще интересно:  Ремонт кондиционера Шевроле Нива по лучшей цене!

• • Проверьте подушки (опоры) на которых к кузову крепится силовой агрегат, КПП и др. детали вплоть до глушителя. Любая изношенная подушка или резинка легко может быть причиной излишние тряски железа и сопутствующего громыхания. Изношенные сайлентблоки и подушки лучше сразу заменить.
  • Непременно обратите внимание на промежуточный вал (промвал). Увидели признаки «усталости» – поменяйте элементы, пришедшие в негодность, или деталь целиком!

• Изучите – в каком состоянии карданные валы. «Старая» версия кардана позволяет обслужить (отремонтировать) деталь, например, заменив разбитые крестовины.
• В случае со ШРУСовыми карданами придётся заменить полностью неработающий элемент.
• Что касается карданных валов на шарнирах равных угловых скоростей (ШРУСах), то такая конструкция дороже, но у неё есть неоспоримое преимущество – легко демонтировать и установить обратно, а также при этой операции не нарушается балансировка карданных валов.
• Не лишним будет уделить внимание посадке раздаточной коробки. Если установлено дополнительное (третье) крепление РК – открутите его от коробки, от кузова откручивать не нужно. Установите раздатку в нейтраль, заведите машину и на четвёртой передаче раскрутите ещё примерно до 3-4 тысяч оборотов. Она должна стабилизироваться и, что называется, найти своё место. Заглушите автомобиль, и закрепите механизм.

Пожалуй, это наиболее полный набор мер, которые советуют бывалые автомеханики, когда гудит и вибрирует раздатка на Ниве!

Убираем вой и гул

Будем считать, что с вибрацией справились, но осталась не менее существенная проблема – как убрать вой раздатки на Ниве. Далеко не всегда колебания механизма – единственная причина появления посторонних раздражающих звуков. А характерный шум раздаточной коробки, увы, один из «фирменных» недостатков одного из лучших отечественных внедорожников.

1. 1. Первое, на что следует обратить внимание – рычаги. Лучше сразу их заменить на бесшумные – с антирезонансными втулками внутри. Весь гул они не ликвидируют, но некоторую его долю точно погасят.

Рычаги раздатки бесшумные НИВА 2121 черные Арт. SV-21-18040401400.00-+ Купить

1. 1. Ещё лучше результат будет если установить мелкомодульную раздатку – с передними и задними крышками, оснащёнными двухрядными подшипниками. В 2010 году АВТОВАЗ внедрил новые двухрядные подшипники выходных валов, чтобы избавиться от люфтов и биений, а также продлить жить сальникам и, в целом, увеличить надёжность механизма. Здесь логика – друг человека: меньше тряски и колебаний – выше ресурс и надёжность.

Коробка раздаточная (2-х рядный подшипник) 21213 Арт. 21213-1800020-0115000.00-+ Купить

Кто виноват и что делать?

Думаю что первый вопрос риторический )))  Но попытаемся ответить хотя бы «почему именно так». Я по образованию и работе инженер-механик, технология производства находится на среднем уровне, поэтому я обратился за консультацией к технологу военного завода. Как надо: заготовка делается прессом, проводится черновая обработка с припусками, делается термичка, деталь обрабатывается вчистовую по «основным и посадочным» размерам. Как сделано: удален последний этап. После термообработки деталь коробится и не «выводится» вчистовую. Либо ставится при финишной обработке на цилиндрическую оправку, чего делать нельзя. Так как при данной конструкции, все центруется на шлицах.

Ответ на второй вопрос. Мы закупаем на заводе ящик, где лежат завернутые в масляную бумагу, 100 «полуфабрикатов» фланцев, тащим их на токарный станок, настраиваем «доводочную приспособу» и доводим до ума всю партию.

Изучаем проблемы и способы ремонта.

Любому автовладельцу точно не нужно рассказывать – почему вой и гул – это плохо. Вибрация раздатки на Ниве на маленькой скорости – встречается довольно часто. Водитель, конечно, привыкает постепенно ко многим посторонним звукам в машине, но уровень шума достаточно высок, чтобы в поездке с пассажирами невозможно было поддерживать беседу. Из-за чрезмерного шумового загрязнения – поневоле придётся бороться с проблемой.
