Отличие гидроусилителя руля от электроусилителя — что выбрать?

Определить какой узел установлен на выбранной марке машины можно и без помощи продавца. Для этого необходимо заглянуть под капот автомобиля. Если там вы обнаружили бачок с соответствующей пиктограммой, на которой изображен руль – значит, перед вами авто с ГУР. Именно в этот бак и заливается жидкость для гидроусилителя руля. Если бачка нет, а руль при этом крутится свободно, то это означает, что в машине установлен ЭУР.

Полезно! В некоторых машинах бак для жидкости гидроусилителя располагается в бампере и при этом устройство представляет собой гибрид электро- и гидроусиления. Но, такие авто можно пересчитать по пальцам. Например, несколько моделей Opel Zafira оснащены именно такими «скрытыми» узлами ЭГУР.

Чтобы разобраться, что лучше электроусилитель или гидроусилитель, сначала стоит сказать об особенностях и отличиях каждой из этих систем в отдельности.

Гидроусилитель руля

ГУР сегодня более распространен, в отличие от электрической системы, которая только набирает обороты. Гидроусилитель состоит из сложных узлов – трубопроводов низкого и высокого давления, ремней и прочих элементов, по которым циркулирует жидкость, заливаемая в специальный бак, соединенный с насосным оборудованием. Как только водитель поворачивает руль, происходит целый ряд процессов. Сперва жидкость под высоким давлением подается через распределитель в рулевой механизм, после чего она нагнетается в гидроцилиндре, создавая тем самым давление, которое оказывает влияние на поршень. В результате смещения последнего, степень усилия, которое водитель прилагает для поворота руля, снижается. При движении по прямой траектории жидкость гидроусилителя отходит обратно в бачок. Как видите, это довольно сложная закрытая система циркуляции жидкости, в которой участвует много элементов, каждый из которых может со временем выйти из строя.

Если говорить об особенностях работы ГУР, стоит упомянуть следующие недостатки:

  • Гидроусилитель потребляет энергию мотора, в связи с чем мощность двигателя заметно падает.
  • Система довольно капризна и требует периодического обслуживания (замена жидкости гидроусилителя должна выполняться каждые 50 000-80 000 километров пробега или как только ее уровень в бачке понизился до минимальной отметки). Кроме этого, довольно часто приходится подтягивать ремень насоса.
  • Обязательным условием для правильного функционирования ГУР является полная герметичность узлов.
  • Температурные колебания оказывают пагубное влияние на жидкость гидроусилителя, в результате чего падает эффективность всей системы в целом.

Помимо этих недостатков, многие автолюбители часто жалуются, что гудит гидроусилитель руля при повороте. Эта проблема может быть связана с поломкой в рулевой рейке, проблемами с насосом, ремнем или некачественным маслом. В результате того, что система, призванная упростить жизнь автолюбителей, начала приносить много хлопот, был разработан более простой и удобный механизм – электроусилитель.

Электроусилитель руля

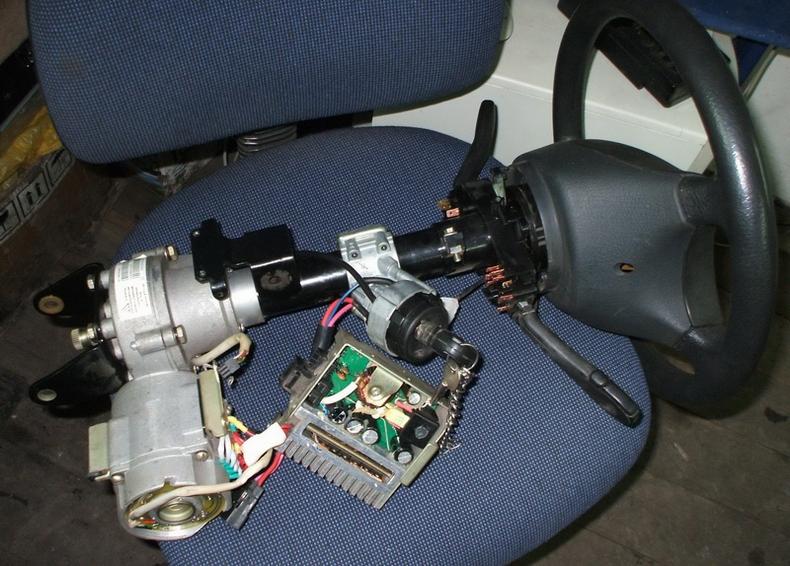

ЭУР по своей конструкции намного проще гидравлического усилителя. По большому счету это небольшой электромотор, блок управления и два датчика: крутящего момента и угла поворота. Устройство, установленное на самой рулевой рейке или колонке, считывает информацию о том, какой водитель передает угол поворота. При этом с помощью торсионного вала, который встроен в узел рулевого управления, передается крутящий момент.

Если говорить о том чем отличается гидроусилитель руля от электроусилителя руля, то в первом случае усилие, которое прилагается к рулю снижается за счет давления и циркулирующей жидкости, во втором, информация преобразуется благодаря электрике, в результате чего колеса выполняют легкий поворот. Электронный блок гидроусилителя в этом случае анализирует данные и уже на их основании рассчитывает, сколько тока потребуется электромотору. Благодаря этому при парковке или резких маневрах производится наибольшее усилие со стороны ЭУР. При медленных поворотах электроусилитель снижает силу крутящего момента и практически не задействуется.

Рекомендуем:  Рамные внедорожники с полным приводом: рейтинг лучших моделей

Если говорить о преимуществах ЭУР перед ГУР, то стоит отметить следующие плюсы электроусилителя:

  • Он занимает минимум пространства.
  • В процессе эксплуатации ЭУР потребляет энергию, только в те моменты, когда он используется. ГУР же работает постоянно, как только вы завели двигатель.
  • Электроусилитель работает бесперебойно как в сильные морозы, так и в жару.
  • Так как ЭУР состоит из меньшего числа элементов, то он надежнее, так как не требует постоянного обслуживания и ремонта.

Тем не менее, электроусилители обладают своими особенностями, которые смущают некоторых водителей. Поэтому попробуем разобраться, какая система лучше показывает себя в управлении.

Принцип действия гидроусилителя руля (ГУР)

Гидроусилитель руля (ГУР) предполагает использование жидкости (масла) в качестве объекта, создающего давление на стенки поршня. При запуске двигателя включается насос. Посредством ременной передачи вращательный момент от двигателя передается на крыльчатку насоса, который начинает качать масло из бачка (резервуара масла) и гонит его по системе (замкнутая система: бачок, насос, распределитель, гидроцилиндр, бачок), создавая в ней избыточное давление. В момент, когда водитель поворачивает руль, распределитель направляет рабочую жидкость под давлением в ту или иную камеру гидроцилиндра, его поршень смещается и толкает рулевые тяги – облегчается управление и колеса поворачиваются. Распределитель повторно вступает в работу, когда водитель поворачивает рулевое колесо в обратном направлении. Благодаря этому устройству жидкость подается в другую камеру гидроцилиндра и поршень дополняет создаваемое усилие на рулевые тяги.

Гидравлический рулевой механизм соединен посредством зубчатой передачи с рулевой рейкой и трансформирует вращательный момент в поступательное движение, в случае отказа гидроусилителя (ГУР) самостоятельно, без помощи гидроцилиндра, передает его на рулевые тяги. Водитель обязательно почувствует момент, когда изменилось необходимое усилие на рулевое колесо, главное вовремя среагировать. Поэтому одно из особенностей гидроусилителя руля (ГУР) это постоянный контроль и своевременное обслуживание механизма и его комплектующих.

Преимущества:

  • высокий потенциал мощность (завидный показатель для грузовиков и внедорожников);
  • относительно низкое по себестоимости производство и обслуживание.

Недостатки:

  • постоянная работа насоса (при движении автомобиля по прямой, насос работает на перегон масла по замкнутому кругу, т.к. избыточное давление может быть востребовано в любой момент);
  • отбирает мощность двигателя, даже если предусматривается движение по прямой;
  • подвержен перебоям в работе из-за перепада температур;
  • вероятность отказа при работе в критических положениях;
  • не зарекомендовал себя на высоких скоростях;
  • жидкость приходиться время от времени менять.

Возможные неисправности:

  • износ насоса (допускаются ремонт и замена деталей);
  • неисправность редуктора гидроусилителя;
  • неисправность распределителя (может появляться дисфункция работы клапана, износ золотника);
  • износ валов и подшипников;
  • не герметичность системы (шланги, сальники) или малый уровень жидкости, завоздушенность системы.

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

  • более низкая себестоимость производства, влияющая на конечную цену новой машины;
  • от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
  • надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

  1. Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
  2. Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
  3. На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

  • электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
  • габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
  • система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
  • руль можно держать в любом положении сколь угодно долго.
Рекомендуем:  Какой новый автомобиль можно купить до 600 000 рублей?

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя — высокая цена. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

Электроусилитель рулевого управления

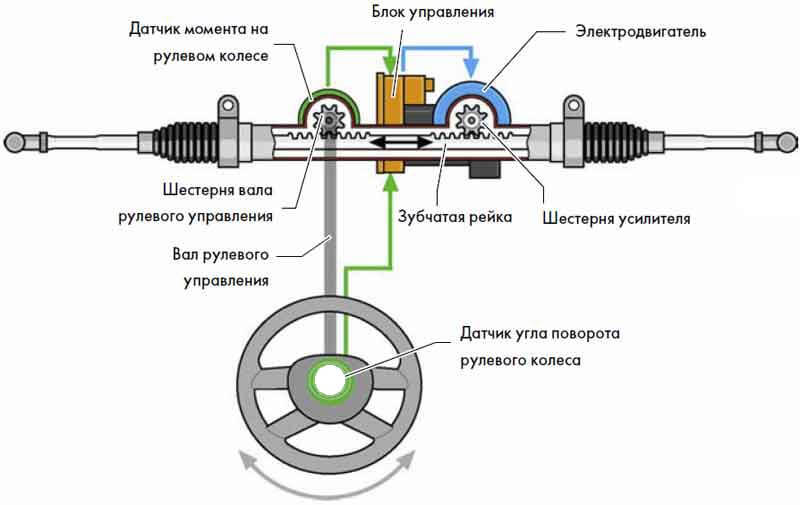

Схема электроусилителя руля

В электроусилителе рулевого управления (ЭУР) дополнительное усилие при повороте рулевого колеса создается за счет электродвигателя.

Устройство и принцип работы электроусилителя руля

К основным элементам электроусилителя относятся:

  • электродвигатель;
  • торсионный стержень и вал рулевой колонки;
  • рулевой механизм (редуктор);
  • датчик положения рулевого колеса;
  • датчик крутящего момента;
  • электронный блок управления.

При повороте водителем рулевого колеса начинает скручиваться торсионный стержень. Датчик крутящего момента измеряет это закручивание, определяет по нему величину момента и передает данную информацию блоку управления. Последний обрабатывает данные с датчиков ЭУР и соотносит их с показаниями других датчиков автомобиля (скорости, оборотов коленчатого вала и т.д.).

Блок управления вычисляет усилие, которое необходимо приложить, чтобы помочь водителю прокрутить руль, и дает соответствующую команду электродвигателю. Последний воздействует на вал рулевой колонки или рулевую рейку, тем самым облегчая вращение руля.

Преимущества и недостатки ЭУР

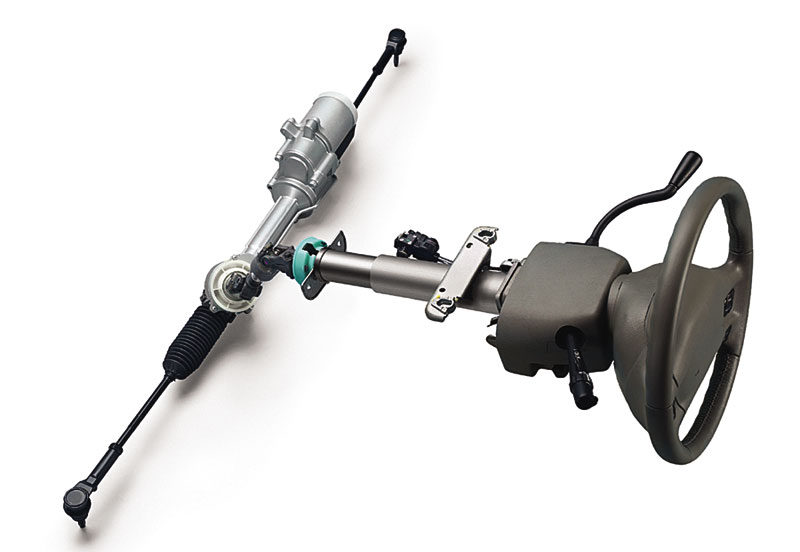

Рулевая рейка с электроусилителем

К основным преимуществам электроусилителя можно отнести:

  • топливная экономичность – ЭУР не отбирает мощность у двигателя и включается только при повороте руля;
  • надежность, связанная с отсутствием гидравлической системы;
  • компактность и простота обслуживания;
  • возможность регулировать характеристики и настройки рулевого управления;
  • возможность реализации автоматического управления автомобилем.

Несмотря на многочисленные плюсы, ЭУР имеет и некоторые минусы. К ним относятся:

  • малая мощность при сохранении минимальных габаритных размеров и стоимости;
  • возможность перегрева и временного выхода из строя при неблагоприятных условиях движения;
  • дорогостоящий ремонт.

Читайте также:  Система активного рулевого управления AFS

Однако следует заметить, что в конструкции современных автомобилей ЭУР постепенно выходит на первое место, вытесняя ГУР.

Устройство и принцип работы гидроусилителя руля

Гидравлический усилитель руля является одной из самых ранних форм технологии. Эта система состоит из различных компонентов и частей, таких как насос, шкив, приводной ремень, шланги и жидкость для гидроусилителя. Все они действуют вместе, создавая гидравлическое воздействие, которое так легко поворачивает руль. Но давайте рассмотрим, как создаётся это давление.

Двигатель вашего автомобиля содержит лопастной насос, который в нужное время создаёт гидравлическое давление. Всякий раз, когда вы поворачиваете руль, насос будет генерировать больше гидравлического давления, чтобы увеличить силу, когда вы поворачиваете руль. Давление увеличивается, потому что дополнительная гидравлическая жидкость поступает в гидроцилиндр из клапанов. Как только это происходит, механизм получает давление от цилиндра и заставляет колёса двигаться вместе с рулевым механизмом.

Электроусилитель рулевого управления

Схема электроусилителя руля

В электроусилителе рулевого управления (ЭУР) дополнительное усилие при повороте рулевого колеса создается за счет электродвигателя.

Устройство и принцип работы электроусилителя руля

К основным элементам электроусилителя относятся:

  • электродвигатель
  • торсионный стержень и вал рулевой колонки
  • рулевой механизм (редуктор)
  • датчик положения рулевого колеса
  • датчик крутящего момента
  • электронный блок управления

При повороте водителем рулевого колеса начинает скручиваться торсионный стержень. Датчик крутящего момента измеряет это закручивание, определяет по нему величину момента и передает данную информацию блоку управления. Последний обрабатывает данные с датчиков ЭУР и соотносит их с показаниями других датчиков автомобиля (скорости, оборотов коленчатого вала и т.д.).

Рекомендуем:  ТОП-10 микроавтобусов для семьи 2019 года

Блок управления вычисляет усилие, которое необходимо приложить, чтобы помочь водителю прокрутить руль, и дает соответствующую команду электродвигателю. Последний воздействует на вал рулевой колонки или рулевую рейку, тем самым облегчая вращение руля.

Преимущества и недостатки ЭУР

Рулевая рейка с электроусилителем

К основным преимуществам электроусилителя можно отнести:

  • топливная экономичность – ЭУР не отбирает мощность у двигателя и включается только при повороте руля
  • надежность, связанная с отсутствием гидравлической системы
  • компактность и простота обслуживания
  • возможность регулировать характеристики и настройки рулевого управления
  • возможность реализации автоматического управления автомобилем

Несмотря на многочисленные плюсы, ЭУР имеет и некоторые минусы. К ним относятся:

  • малая мощность при сохранении минимальных габаритных размеров и стоимости
  • возможность перегрева и временного выхода из строя при неблагоприятных условиях движения
  • дорогостоящий ремонт

Однако следует заметить, что в конструкции современных автомобилей ЭУР постепенно выходит на первое место, вытесняя ГУР.

Сегодня электроусилители руля активно вытесняют гидравлику, так как они обладают куда лучшими характеристиками и избавляют водителей от таких манипуляций, как замена жидкости ГУР. Кроме этого, они лучше показывает себя на дороге и обладают превосходной отдачей. Поэтому если вы приобретаете новую иномарку, то предпочтение следует отдать электронике, в случае с ВАЗом, стоит реально оценить возможности авто, возможно, лучше использовать гидравлику.

Чем отличается гидроусилитель руля от электроусилителя

Переходим к сравнительной характеристики ЭУР и ГУР, чтобы в итоге выяснить, что из них лучше.

Для сравнения возьмем следующие параметры: конструкция устройства, удобство управления, надежность и эффективность, сфера применения.

Конструкция устройства

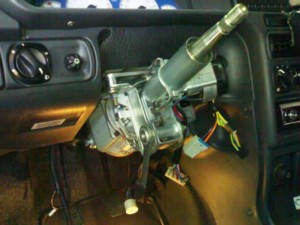

Вариант размещения ЭУР в автомобиле

ГУР – достаточно простой механизм, не зависящий от электронного управления и не подверженный программным сбоям. С другой стороны, система гидроусилителя состоит из множества соединений и уплотнений, подверженных износу при  эксплуатации. Вследствие этого узел считается менее надежным и требующим регулярной диагностики.

ЭУР, в отличие от ГУР, как правило, расположен непосредственно на рулевом валу и занимает меньше места в подкапотном пространстве. Конструктивно электроусилитель значительно проще ГУР, да и в применении дополнительных расходных материалов не нуждается.

Читайте также:  Устройство рулевой колонки автомобиля

Что касается сбоев в работе электроники, то случаются они довольно редко, а в случае отказа системы предусмотрен аварийный режим работы, который позволяет сохранить управление автомобилем. В гидроусилителе такой режим также предусмотрен.

Удобство управления

Лучшую обратную связь с дорогой обеспечивает ГУР, также он позволяет водителю чувствовать пределы возможностей автомобиля на крутых поворотах.

Чтобы достичь таких же ощущений, ЭУР необходима тщательная калибровка, которую могут обеспечить только производители премиального сегмента.

Таким образом, гидроусилитель более информативен и дает своим владельцам более естественные ощущения от вождения, но управлять им физически тяжелее.

Надежность и эффективность

Часть мощности двигателя автомобиля при использовании ГУР расходуется на привод насоса, который работает постоянно. Поэтому при прочих равных условиях применение гидроусилителя приводит к повышению расхода топлива и к ухудшению динамических параметров. Помимо этого ГУР не может долгое время работать в предельных режимах. При удерживании рулевого колеса в крайнем положении в течение 10-15 секунд произойдет перегрев насоса, что приведет к повышенному износу элемента.

Электроусилитель в этом плане более экономичен: он не отбирает мощность двигателя напрямую и работает только при повороте колес. Дополнительного расхода топлива нет, равно как и ухудшения динамических характеристик автомобиля. Основной причиной отключения ЭУР можно считать перегрев электродвигателя. При этом узел подаст предупреждение водителю и ограничит производительность. В случае продолжения движения ЭУР отключится до полного остывания.

Область применения

Чем могут отличаться механизмы по этому параметру? Категорией транспортных средств, для которых применим тот или иной узел. Например, ЭУР слабый для тяжелых машин: его нельзя устанавливать на грузовой транспорт или тяжелые внедорожники. ГУР подходит для любых типов автомобилей.
