Замена сальника распредвала ВАЗ 2109

По тем видам ремонта, которые автолюбитель в состоянии выполнить самостоятельно, можно судить о его квалификации и опыте в эксплуатации автомобиля. Если для владельца авто 9-й ВАЗовской серии замена сальника коленвала ВАЗ 2109 не представляет затруднений, значит, мы имеем дело с подготовленным автовладельцем, который не будет по каждой пустяковой поломке обращаться в автосервис.

Когда и для чего проводится замена сальника коленвала ВАЗ 2109?

Замена сальника коленвала – процедура достаточно сложная, но вполне выполнимая даже в условиях обычного гаража, не имеющего специальных устройств и профессиональных приспособлений.

Любой из автовладельцев, обладающих определёнными техническими знаниями, знает, что сальник предназначен для предотвращения протекания смазочных материалов. Если из какого-либо механизма, содержащего внутри смазочную жидкость, наружу выходит вал или ось, то обязательно устанавливается сальник, который не позволит смазке вытечь. В автомобиле много узлов, где устанавливаются сальники, но самое ответственное – это коленчатый вал мотора. Блок двигателя любого автомобиля имеет очень сложную систему смазки, а в передней и задней частях блока края коленвала должны выступать наружу. Спереди в нему крепится шестерня привода ГРМ, а сзади сцепление. Естественно, смазочный материал не должен покидать блок.

Сальник представляет собой кольцо с жесткой наружной обоймой и эластичной внутренней кромкой, в которую вставляется вал. Усиленная пружиной кромка обжимает вал и не позволяет просачиваться наружу маслу. Поскольку в ходе эксплуатации сальник теряет эластичность или повреждается, масло начинает подтекать и создаёт водителю множество проблем. Именно поэтому важно знать, как проводится замена сальника  коленвала ВАЗ 2109. Порядок проведения смены переднего и заднего сальников существенно отличаются из-за особенностей строения мотора.

Замена сальника коленвала – подготовка рабочего места

Полноценная подготовка к любым ремонтным работам – это половина успеха. Любое техническое обслуживание авто и ремонтные работы должны начинаться с подготовки, которая состоит из трёх этапов:

  • подготовка автомобиля и рабочего места;
  • подбор необходимых инструментов и приспособлений;
  • приобретение расходных материалов и запасных частей.
Рекомендуем:  Как улучшить свет фар на ВАЗ-2110 своими руками?

Если поставлена цель сменить старые сальники на новые, заранее необходимо позаботиться об их приобретении. Передний и задний сальники абсолютно разные по размерам и конструкции. Также необходимо купить новые прокладки масляного насоса и держателя заднего сальника. Замену старых прокладок на новые необходимо сделать обязательным правилом любого ремонта узлов, где имеются прокладки.

Из инструментов понадобится полный комплект ключей, отвёртки, молотки, а также оправки для установки сальников. Если для переднего подойдёт головка торцевого ключа на «27», то для заднего придётся найти металлических диск или отрезок трубы с наружным диаметром 90мм.

Обязательно следует помыть перед ремонтом моторный отсек, в особенности двигатель. Под рукой всегда должна быть чистая ветошь для удаления загрязнений. Ремонт необходимо проводить над смотровой ямой, так как некоторые манипуляции удобнее проводить, находясь под машиной.

Сальник коленвала передний ВАЗ 2109 – порядок замены

Легче, удобнее и быстрее меняется сальник передний, то есть тот, который находится у конца коленвала, имеющего шестерню привода ГРМ (у правого переднего колеса). Для его замены необходимо выполнить следующие действия:

  • снять защиту двигателя и крышку ремня ГРМ;
  • поршень первого цилиндра ставить в ВМТ на такт сжатия;
  • ослабить и снять ремень ГРМ;
  • поднять домкратом и снять правое переднее колесо;
  • снять шкив и ремень привода генератора;

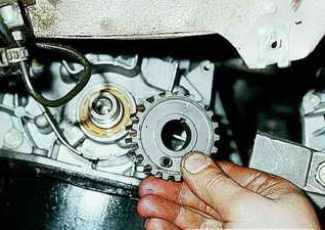

  • с помощью двух отвёрток демонтировать шкив коленчатого вала (важно сразу снять шпонку);
  • слить моторное масло;
  • открутить масляный насос, в корпусе которого установлен сальник;

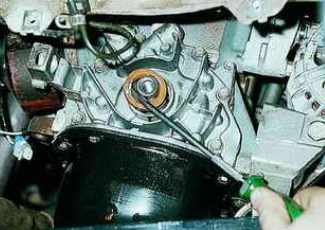

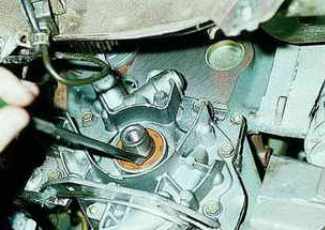

  • при помощи отвёртки извлечь старый сальник;
  • на верстаке с помощью насадки или головки на «27» установить новый сальник;
  • далее произвести сборку в обратном порядке.

Опытные водители позволяют себе заменить сальник коленвала передний ВАЗ 2109, не снимая корпус масляного насоса. Если нет достаточных навыков, то производить замену таким способом очень рискованно. Есть вероятность повредить поверхность коленвала или установить новый сальник с перекосом.

Рекомендуем:  Как проверить работоспособность автомобильного термостата?

Сальник коленвала задний ВАЗ 2109 – демонтаж старого и установка нового

Для того, чтобы сменить задний сальник, придётся повозиться подольше, ведь он скрыт за системой сцепления. Для того, чтобы провести это мероприятие следует заручиться поддержкой опытного автомеханика или автовладельца, имеющего опыт в подобных операциях. Прежде всего, необходимо снять сцепление и маховик. Сальник сзади установлен в собственном корпусе, который крепится на 8-ми болтах, два из которых ввинчены в него снизу сквозь поддон. После того, как корпус сальника оказывается в руках, можно извлекать его и запрессовывать новый. Детали эти достаточно крупные и простые по конструкции, поэтому затруднений при замене возникнуть не должно. Учитывая большой наружный диаметр сальника, придётся подыскать подходящую насадку для запрессовки. Устанавливается сальник коленвала задний ВАЗ 2109 в порядке обратном разборке.

Советы по подбору и установке сальников

Кроме правильного выполнения процедуры замены, следует знать некоторые правила, которые касаются вопросов подбора и установки сальников. Сальники изготавливают из различных по составу и эластичности материалов. Сделано это для того, чтобы подбирать их в зависимости от того, какое моторное масло используется. Если установить сальники, предназначенные для минерального масла, а в систему залить синтетическое, то последние могут попросту раствориться.

Покупая сальники, обязательно следует учитывать, какое моторное масло используется. Прежде чем устанавливать сальник в обойму, обязательно следует примерить его на вал. Поверхность вала, сальника и обоймы перед установкой обязательно необходимо смазывать моторным маслом. Последнее правило касается необходимости проверки состояния сальников после установки. По окончании сборочных работ необходимо запустить мотор и затем проверить состояние сальников. Утечка масла не происходит, значит, замена проведена правильно.

Расположение

Отыскать сальник не сложно. Для этого вам нужно знать элементарную вещь — расположение распределительного вала.

Сальник находится непосредственно за шкивом распредвала. Оценить его состояние можно путем демонтажа шкива или не снимая его. Во втором случае оценка не будет столь объективной.

Пошаговая инструкция по замене сальника распредвала ВАЗ 2109

1. Обесточьте автомобиль.

Рекомендуем:  Как на ВАЗ 2107 заменить радиатор печки

2. Снимите переднюю крышку привода ремня ГРМ.

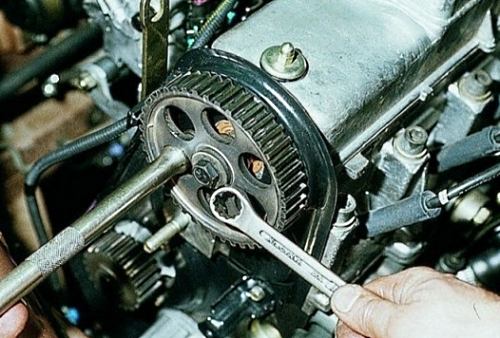

3. Головкой на 17 ослабьте натяжной ролик и снимите ремень газораспределительного механизма.

4. Снимите шкив и ремень генератора.

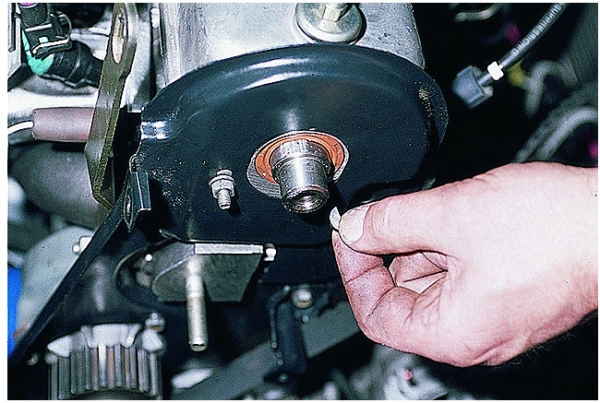

5. Демонтируйте шпонку.

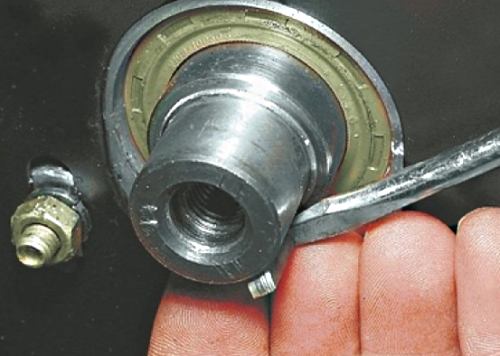

6. Извлеките сальник, слегка поддев его плоской отверткой. Прежде, чем установить на его место новый, смажьте тот с рабочей стороны моторным маслом.

7. Установите уплотнительный манжет смазанной стороной вовнутрь головки блока. С помощью деревянной палки, аккуратно, чтоб ничего не повредить, заправьте кромку сальника на распредвал.

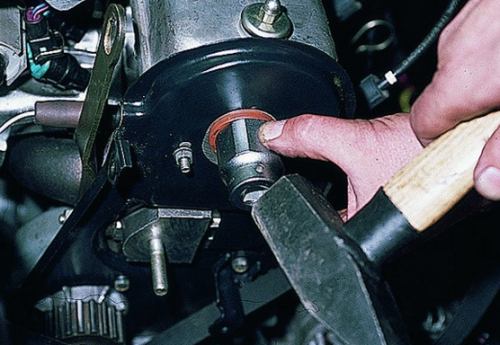

8. Окончательно усадите сальник на посадочное место с помощью оправки подходящего диаметра.

9. Произведите сборку в обратной последовательности:

  • вставьте в распредвал шпонку и наденьте шестерню;
  • отслеживая совпадение метки шестерни и усика на задней крышке ремня ГРМ, наденьте последний;
  • натяните ремень, закрутите натяжной ролик;
  • подключите питание и заведите двигатель, провернув пару оборотов, отследите правильность натяжения ремня привода (в случае необходимости – подтяните – при заглушенном авто, естественно);
  • верните крышку ГРМ на ее законное место.

Причины течи масла

Как известно, поврежденный сальник ведет к течи масла, что недопустимо. Но прежде чем винить во всем этот элемент, нужно знать и о других причинах, которые приводят к подобным симптомам.

Причина

Ваши действия

Загрязненная система вентиляции картера

При загрязнении системы ход жидкости нарушается, возрастает давление, появляются следы подтекания масла из картера. Вам необходимо прочистить систему вентиляции картера

Пережатые шланги системы вентиляции картера

Если шланги пережались, это также вскоре приведет к течи. Проблему можно решить двумя способами — восстановить структуру шлангов или поменять их на новые в случае износа

Деформация, износ сальника

Тот случай, о котором мы подробнее расскажем в нашей статье. Заменить сальник не сложно, потому обращаться на СТО вовсе не обязательно.

Повреждение сальника приводит к подтекам. Масло в результате попадает на ремень газораспределительного механизма (ГРМ), что негативно сказывается на его состоянии, работоспособности и эффективности всего двигателя. Потому замена — необходимая мера.
