Дополнительный насос в систему охлаждения рекомендуется устанавливать, если:
Наиболее часто вышеописанные проблемы возникают на ВАЗ-2109, ВАЗ-2114, ВАЗ-2110, заднеприводной «классике», всех моделях ГАЗ «Волга», кроме ГАЗ-31105. В последнем случае неисправность может проявляться и в нормальных температурных условиях. Это обусловлено большим объемом охлаждающей жидкости в системе и недостаточно мощной помпой.
Стоит заметить, что в установке дополнительного насоса нет необходимости, если перегрев силового агрегата или отказ печки происходит при нормальных для средней полосы России температурах (-25 — 25°С). Исправленная штатная система успешно функционирует в этом терморежиме. Поэтому при сбоях в ее работе следует искать неисправность.
В отличие от штатной помпы ВАЗ и ГАЗ, имеющей механический ременной или цепной привод, в качестве дополнительной движущей силы используется электронасос. Чаще всего автомобилисты применяют электрическую помпу, которой штатно комплектуется автомобиль «Газель».
Агрегат имеет высокую производительность, однако качество его изготовления оставляет желать лучшего. Поэтому перед установкой такой помпы ее рекомендуется разобрать, промазать все уплотнения автомобильным герметиком, собрать и дать просохнуть на протяжении суток.
На заметку: вышесказанное относится к насосам старого образца. Новые помпы ГАЗ имеют неплохое качество сборки. Однако со временем и они начинают течь.
Альтернативой ГАЗовской продукции является установка дополнительной помпы производства Bosh. Эти агрегаты имеют высокое качество сборки и другой принцип действия. Лопатка вращается под действием магнитной муфты, а не электродвигателя, как в первом случае.
За счет использования подобной схемы производителю удалось отказаться от уплотнительных соединений и практически полностью исключить возможность протечки. К недостаткам импортного агрегата можно отнести его высокую стоимость и сравнительно низкую производительность (700 л против 1200 литров в час у агрегата ГАЗ).
Монтаж дополнительной помпы на печку ВАЗ может производиться в подкапотном пространстве или под салонной панелью. Первый вариант является предпочтительным, так как при этом в салон не попадает звук работы насоса, а также отсутствует риск залить салон антифризом при его протечке. В зависимости от места установки, агрегат может крепиться на место крепления штатной подкапотной шумоизоляции или на дополнительные кронштейны.
Установка дополнительной водяной помпы на ВАЗ-2110 и другие модели отечественного автопрома производится на подающий патрубок отопителя. Таким образом удается достигнуть более активного нагнетания ОЖ в «печной» радиатор и увеличения теплоотдачи.
На заметку: повышенное давление в системе охлаждения может привести к срыву некачественно закрепленных патрубков или пробою радиатора. Поэтому перед монтажом дополнительного оборудования рекомендуется провести полную диагностику СО.
Перед тем, как поставить дополнительную помпу, антифриз сливают. После этого патрубок на месте предполагаемого монтажа с помощью острого лезвия разрезают пополам, а получившиеся концы надевают на выходы насоса. Важно следить, чтобы стрелка, нарисованная на одном из выходов и обозначающая направление циркуляции жидкости, была направлена в сторону радиатора. Патрубки, надетые на выходы, фиксируют с помощью хомутов. Лучше применять винтовые хомуты марки «Norma», так как продукция менее известных брендов часто имеет острые края и режет патрубок.
Схема подключения к бортовой электросети может различаться в зависимости от того, какие цели ставит перед собой автовладелец. Если помпа устанавливается для более эффективного охлаждения, имеет смысл подключать ее таким образом, чтобы она работала постоянно при включенном зажигании. Подключить агрегат можно непосредственно от АКБ, однако замыкаться цепь должна с помощью реле, которое активируется после поворота пускового ключа.
Если дополнительный насос в системе отопления планируется устанавливать для улучшения работы печки на ХХ, подключать его лучше через кнопку. При этом в цепь питания будет входить реле, предохранитель, кнопка включения помпы и АКБ. Электричество подводят по однопроводной схеме. «Минусом» в этом случае является кузов машины. Использовав такую схему, автовладелец получает возможность включать помпу только тогда, когда в этом есть необходимость.
На заметку: лучше установить дополнительный насос, использовав вторую схему подключения электропитания, так как в сильные холода его длительная работа может привести к недогреву мотора и связанным с этим неисправностям.
Основная проблема, не позволяющая и в дальнейшем использовать водяной насос – эта утрата им герметичности, что приводит к вытеканию рабочей жидкости. Чуть реже неполадки вызываются износом подшипника.
В первом случае помпа сохраняет пригодность, потому самый простой способ защитить от перегрева силовой агрегат – это регулярно восстанавливать объем жидкости в системе охлаждения. Данная мера, впрочем, дает лишь временный эффект, поскольку течь будет усиливаться день ото дня.
Порча подшипника – это гораздо серьезнее. На первых порах данный элемент сигнализирует о своей изношенности достаточно громким шумом. Если ничего не делать, то деструктивный процесс ускорится, и, вероятнее всего, дело закончится полным разрушением детали. Образовавшийся в ней люфт проявляется такими признаками:
В конечном итоге повышается вероятность обрыва ремня привода или даже повреждения клапанов двигателя.
Устанавливаемую на 2109 помпу невозможно отремонтировать, и потому узел при выявлении его ненадлежащей работы демонтируется, а на его место ставится новый.
Процедура, по счастью, не особо сложная, а значит, замена на ВАЗ может производится и без обращения в авторемонтную мастерскую. Помпа находится в легкодоступном месте и никакие габаритные элементы двигателя (например, карбюратор) трогать не придется.
После того, как все необходимые элементы будут установлены и подключены, следует провести дорожные испытания, при которых помпа должна непрерывно работать не менее часа. Во время этого необходимо тщательно осмотреть все места ее соединений с охлаждающей системой, исключить протечки.
После осмотра следует проверить машину на ходу. Может случиться так, что исправно функционирующий на холостых оборотах агрегат откажет при увеличении давления в патрубках.
Если все было сделано правильно, отопитель начинает подавать более теплый воздух, а двигатель эффективно охлаждается даже при больших нагрузках.
Если штатного обогрева недостаточно, проблему надо как-то решать. Можно попробовать установить второй радиатор, но более очевидным решением будет установка электрической помпы. Она является дополнительной и качает жидкость по малому контуру. Дополнительную помпу на печку ВАЗ-2114 можно установить за 5 минут. Проблема в том, что надо сливать охлаждающую жидкость. А в остальном сложностей не будет: все детали являются штатными и выпускаются самим АвтоВАЗом.
В результате наших стараний получится то, что показано на видео. Смотрим.
От термостата 29 к крану 21 идёт «подводящий шланг». Он нас не интересует! Врезка помпы выполняется в шланг 19. Он соединён с подводящей трубой насоса (деталь 20).
Здесь всё устроено тривиально
Если смотреть из-под днища, возле перегородки мы увидим два шланга. Нам нужен тот, что закреплён ближе к правому колесу. И вот вместо шланга 19 устанавливают сборку: такой же шланг «21083-8101010-01», электрический насос, шланг «2101-8101204» (к трубе 20). Вот, собственно, и всё.
Каждый шланг крепится к патрубкам двумя хомутами. Артикул одного хомута – «2108-1300080-10».
Заранее приобретают детали:
Насос от «Газели» придётся доработать: корпус разбирают, обезжиривают, резиновую прокладку смазывают герметиком…
Помпа ГАЗ после доработки
При сборке вместо штатных саморезов используйте винты с гайками (см. фото).
Установив дополнительную помпу на ВАЗ-2114, её можно даже не подключать. Всё будет работать как раньше. Главное, чтобы помпа не подтекала, и решение мы уже указали.
Добавить отопитель в систему обогрева машины можно самостоятельно, для этого надо купить дополнительный обогревающий элемент. А можно постараться и изготовить его своими руками, для этих целей вам понадобится второй радиатор и корпус под новый отопительный элемент, который также можно изготовить дома.
Если все нужные детали куплены, выполняют следующее:
Короткий шланг – это «отвод».
Узел для отведения тосола
Внешний отводящий шланг

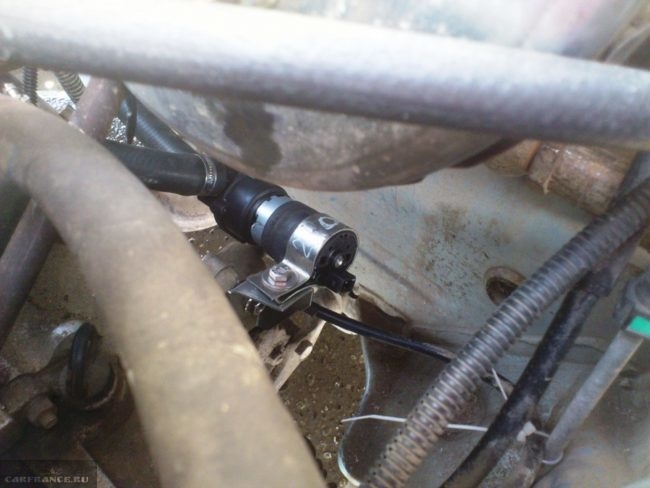

Метод крепления помпы BOSCH
Знайте, что к разъёму насоса подойдёт штекер от датчика детонации (надо купить). Схема подключения рассмотрена ниже.
Уточнения для отечественной помпы:

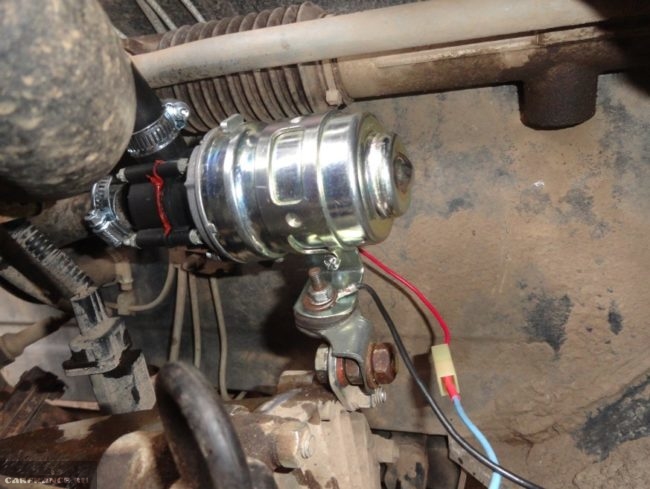

Метод крепления помпы ГАЗ
Моторчик подключаем через предохранитель и реле, рассчитанное на 10 Ампер. Включать реле будет кнопка, закреплённая на приборке.
Схема (простой вариант)
Напряжение «+» было взято напрямую с АКБ, но так делать можно – на проводе «висит» герметичный держатель, где находится предохранитель (5А). Монтаж кнопки выглядит просто:
В результате можно видеть то, что показано на фото.
Кнопка включения циркуляции
То, что получилось у нас
Установка второго радиатора печки на ВАЗ-2109 будет целесообразной лишь в районах с очень низкими температурами зимой, где базовый отопитель, несмотря на свою исправную работу, не справляется с задачей и автомобиль должным образом не прогревается.
Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.
Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:
1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.
2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.
3. Небольшие отрезки алюминиевого и армированного шланга.
4. Охлаждающая жидкость в объеме не менее двух литров.
5. Хомуты, достаточно шести штук.
Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.
После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза. Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком. Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.
Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:
— на шпильке крепления бачка омывателя;
— на шпильке возле аккумуляторной батареи;
— на креплениях штатной шумки, расположенной на щитке мотора.
Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.
Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.
Читайте также: Электрическая схема нива шевроле 2004
Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).
Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.). Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились. Окончательно все закрепляем и переходим к подключению электрики.
При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.
Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.
По личным результатам установок и проверок (при около -20 за бортом, на полностью прогретых автомобилях) разница с включенной и выключенной помпой составила:
ВАЗ 2112 — 18 градусов
ВАЗ 2115 — 21 градус
Чери А21 — 17 градусов
Скажем честно, штатный обогрев в машине ВАЗ 2114 не самый лучший. В действительно холодную погоду машина начинает напоминать холодильник, а чтобы она прогрелась нужно потратить просто уйму бензина на прогреве. Некоторые автолюбители решают проблему путем установки второго радиатора, но как нам кажется, более эффективным решением будет дополнительная помпа на печку ВАЗ 2114.
Являясь дополнительной, она качает гонит жидкость по малому кругу, а ее установка займет у автолюбителя всего 5 минут. Единственным неудобством является то, что необходимо слить охлаждающую жидкость, потому лучше подгадать модернизацию под срок замены оной.
Замена производиться крайне просто и не вносит в автомобиль нежелательных конструкционных изменений, ведь детали для такой «операции» выпускаются даже самим АвтоВАЗом.
В этой статье мы научимся устанавливать дополнительную помпу на автомобиль, как настоящий автоэлектрик. Ваз 2109 – это автомобиль, который дает возможность постоянно что-либо модернизировать и усовершенствовать, впрочем, как и все модели этого семейства.
Представим на обозрение читателя два алгоритма, как монтировать помпу от Газели и от Bosh.
Как и говорилось выше, это самый распространенный вариант монтажа дополнительной помпы.
Инструменты и материалы:
Совет. Некоторые автомобилисты, которые впервые устанавливают электропомпу, задаются вопросом: а куда лучше установить насос, в разрыв подающего патрубка отопителя или выходящего? На самом деле, никакой разницы в этом нет, лишь бы насос был установлен по течению потока ОЖ.
Автоэлектрика для Ваз 2109 – электропомпа
Примечание. Крепить дополнительную помпу на Ваз 2109 можно и прямо на шпильку бачка омывателя или на шпильку возле аккумуляторной батареи.
Кроме того, некоторые умельцы советуют ставить ее на крепление заводской шумки, которая, как известно, находится на щитке двигателя. Рациональнее всего ставить возле АКБ, что мы и сделаем.
Теперь следует подумать, как установить подключение. Практичнее всего перенести подключение на кнопку рециркуляции. Если нет, то можно поставить и на блок САУО или на обогрев зеркал.
Примечание. Напомним, что клапан рецирку л яции находится на щитке моторного отсека, а к нему идут два тонких шланга.
Теперь пришло время проверить, как работает насос. При нажатии кнопки, помпа должна начать жужжать и дуть воздух. Если этого не происходит, значит что-либо сделано не так, как надо.
Продолжаем установку:
Проверять желательно на воздухе, когда температура около -10 градусов Цельсия:

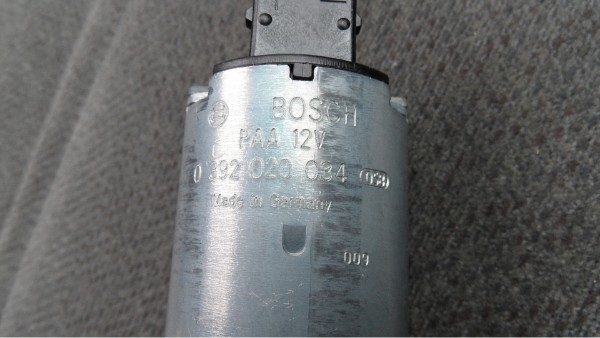

Автоэлектрика на Ваз 2109 – электропомпа Bosh
Примечание. Обычной проблемой во время установки дополнительной помпы может стать вдевание заводского шланга на помпу. Отметим сразу, что легче пойти и купить новый, чем пытаться натянуть штатный.
Затраты при такой установке минимальны. Около 2000 рублей если уйдет, то это еще много.
Доработка штатной системы даст только положительные результаты. Инструкция, приведенная выше, подскажет, как все сделать с минимальными потерями времени и средств.
Видео и фото помогут в процессе получить практическое понимание, поэтому их не игнорируем. Цена на установку дополнительной электропомпы никак не отразится на семейном бюджете, если все делать своими руками.
Дополнительная помпа ВАЗ 2114 дает тепло и уют в вашем любимом автомобиле. Вы сможете значительно сэкономить на прогреве автомобиля, если любите комфорт. На практике, машина ощутимо нагреется уже за 5 минут после включения отопительной системы, чего невозможно достичь, используя штатную систему отопления.
Кстати о плюсах и минусах: во-первых, у отечественной помпы есть только плюс, а минусом является сам корпус узла, во вторых лучше не оставлять плюс на АКБ, не смотря на предохранитель, лучше поискать другую точку, для его подключения.
Стоит уточнить небольшой нюанс с выбором основного узла. Основная разница между немецким и отечественным вариантами в первую очередь в цене, а во вторую в качестве. Ближайший год прослужат оба агрегата, но если вы готовы доплатить за качество, лучше использовать немецкий вариант, если нет — то отечественный.
С учетом приведенной выше информации становится понятно, что электрический насос на печку является достаточно простым и удобным решением, которое позволяет повысить комфорт и безопасность при эксплуатации автомобиля.
На практике, после установки такой помпы удается быстрее прогреть салон, что важно при совершении коротких поездок на небольшие расстояния или во время быстрой езды по трассе зимой. Стекла быстрее отогреваются и меньше потеют во время поездки, с них проще и быстрее удается убрать снег и лед и т.д.
Что касается выбора самого насос а и его установки, помпа дополнительная ГАЗель пользуется спросом, в первую очередь, благодаря своей дешевизне. При этом о качестве речь не идет.
Напоследок отметим, что дополнительная помпа ВАЗ 2109, 2114 или на бюджетной иномарке позволяет заметно повысить уровень комфорта, сэкономить на прогреве автомобиля и т.д. Если установка выполнена правильно и помпа нормально работает, салон будет нагреваться быстрее по сравнению со штатной системой отопления.
Единственное, периодически следует проверять герметичность системы охлаждения, так как даже штатные элементы могут давать течь. Если же речь идет о дополнительных нештатных элементах, в этом случае места соединений требуют отдельного контроля.
