Калина – панель приборов: все об «органах» управления машины АвтоВАЗа

Приора: как снять панель?

1) С обратной стороны приборной панели откручиваем 4 винта (звездочка).
2) Снимаем стекло с щитка приборов.

3) Наклеиваем на накладку молярный скотч и отмечаем рисками положение стрелок. Все приборные панели откалиброваны, эта процедура поможет нам точно выставить положение стрелок при сборке.

4) Снимаем стрелки. Стрелки необходимо тянуть перпендикулярно вверх, одновременно прокручивая их против хода движения.5) Снимаем штатный рассеиватель

6) Снимаем металлический держатель экранчика. С обратной стороны щитка приборов отщелкиваем металлические защелки экранчика.

Отделяем белый пластик от зеленой основы и получаем следующее.

9) Чтобы наша шкала светилась нужным нам цветом, необходимо стереть с нее зеленый светофильтр, делается это с помощью ватных палочек, растворителя или спирта (не использовать ацетон). По желанию красные деления можно оставить. После этой процедуры мы получаем чистую накладку.

10) Подобную процедуру необходимо сделать с рассеивателем экранчика.

11) В пластиковом светорассеивателе необходимо увеличить (рассверлить) отверстия и покрасить их внутреннюю кромку в черный цвет (для этого подойдет черный маркер), это нужно для того, чтобы установить колодцы для подсветки стрелок. Свет стрелок таким образом не будет засвечивать основную шкалу.

Колодцы изготавливаются из любой пластиковой трубки (шприца), подогнанного по диаметру как показано на фото, либо плотной бумаги свернутой в несколько слоев и обмотанной черной иззалентой.

13) Приступаем к установке самих плат, для этого припаиваем провода согласно следующей схемы:а) В версии без плавного розжига требуется припаять 2 провода: GND с платы подсветки на 19 (масса) контакт щитка приборов, IG с платы подсветки на 18(регулятор освещения) контакт щитка приборов.

б) В версии с плавным розжигом требуется припаять 3 провода: GND с платы подсветки на 19 (масса) контакт щитка приборов, IG с платы подсветки на 21(зажигание) контакт щитка приборов и ILL с платы подсветки на 7(габариты) контакт щитка приборов.

ВАЖНО: При пайке проводов НЕЛЬЗЯ пользоваться паяльной кислотой и другими активными флюсами! Рекомендую пользоваться канифолью, СКФ, ЛТИ-120. После проведения работ, места пайки необходимо промыть спиртом или растворителем 646

Если Вы установили версию без плавного розжига, то всегда есть возможность доработать плату, установив на нее блок плавного розжига.

При подключении минусового провода на площадку -CH1, экранчик будет разгораться одновременно со стрелками, при подключении минусового провода на площадку -CH2 экранчик будет разгораться вместе со шкалами (касается плат с установкой блока плавного розжига).

С обратной стороны на двухсторонний скотч приклеиваем кнопки настройки блока плавного розжига.

14) Устанавливаем наши колодцы, фиксируя их при необходимости капелькой клея, устанавливаем штатный светорассеиватель на место.

После установки щитка приборов в автомобиль, стрелки могут немного упасть со своих нулевых отметок, в этом случае снимаем защитное стекло и вручную (против хода движения стрелок) докручиваем их на нулевые позиции.

Если вы хотите установить в своей Ладе Приоре шумоизоляцию или тюнинговать салон, для этого вам придется сперва демонтировать ее приборную панель.

Сделать это вы сможете самостоятельно, если будете действовать согласно нашей инструкции.

Подготовка к замене ламп

Замена лампочек в приборной панели Лады Калина несложный процесс, поэтому справиться с таким мероприятием сможет даже водитель без опыта. Сложнее всего в этой работе добраться до осветительных приборов, проводится данное мероприятие не только для замены вышедших из строя лампочек, но и в том случае, если владелец авто пожелает заменить обычную лампу на светодиодные.

Рекомендуем: Как проверить компрессию в двигателе автомобиля своими руками?

В первую очередь следует пройти подготовительный процесс, суть которого заключается в снятии автомобильной панели. После того как торпеда будет снята, потребуется подготовить следующие инструменты:

  • прибор под названием «тестер»;
  • несколько отверток;
  • новые светодиодные или обычные лампы.

Менять лампочки лучше всего в гараже, который будет хорошо освещаться.

Особенности приборной панели

На машине ВАЗ-2115 лампочки используются для подсветки приборов, установленных перед водителем, и в качестве индикаторов.

Первые помогают легко следить за основными параметрами автомобиля в процессе его движения – их роль особенно важна в темное время суток. Вторые загораются, когда возникает необходимость уведомить сидящего за рулем человека о том или ином событии, прямо или опосредованно влияющем на работоспособность силовой установки.

Как и сама приборная панель ВАЗ, лампочки являются составными элементами системы безопасности 2114-й модели. То есть, в принципе, перегорание любой из них способно стать причиной возникновения аварийной ситуации. Именно потому столь важно производить их замену немедленно после отказа.

Разностный алгоритм на автомобиле с кондиционером

«Kalina» с кондиционером имеет два радиатора отопителя и отличается от моделей без регулятора температуры климат-контроля в кабине. Есть два радиатора, потому что через один из них есть фреоновый кондиционер, а по-другому. антифриз, как в автомобиле без климатической установки. Соответственно, регулятор температуры позволяет воздуху проходить через один из радиаторов в зависимости от его положения. Для демонтажа такой конструкции и замены необходимых элементов будет сложнее самостоятельно.

Рекомендуем:  Что входит в аудиоподготовку Лада Гранта +фото

Чтобы понять, что печь стала непригодной, она не сразу получается, потому что протекающая жидкость быстро испаряется и напоминает о себе только специфический запах. При замене радиатора необходимо аккуратно складывать детали, которые необходимо снять, не отклоняться от инструкции и соблюдать меры предосторожности.

Об основных приборах панели

Предлагаем вам описание значков панели.

  1. Возглавляет «список» тахометр. Это важнейший прибор, который содержит в себе приборная панель, особенно в спортивных авто. На его шкале отображается количество оборотов мотора Лада Калина в конкретную единицу времени (в минуту).
  2. Теперь о спидометре. Этот компонент позволяет владельцу контролировать скорость движения. Традиционно для отечественных автомобилей шкала проградуирована в километрах в час.
  3. Датчик топлива. Данный анализатор показывает уровень горючего в баке. Когда стрелка прибора заходит в красную зону, то это свидетельствует о минимальном уровне. С таким запасом топлива категорически не рекомендовано передвигаться, поскольку воздушные пробки в магистрали при попадании в насос выведут его из строя. Если приборная панель сигнализирует оранжевой лампочкой, то это свидетельствует о том, что в расход «включился» аварийный запас топлива в количестве 5 литров, после сгорания которого, мотор постигнет естественный останов.
  4. Температурный датчик хладагента в охлаждающем контуре мотора. За показанием стрелки данного прибора требуется следить непрерывно. Если в системе происходят нарушения, то стрелка «бодро ползет» в красную зону, наводя на владельца ужас из-за риска перегрева мотора. При таком развитии ситуации температура антифриза достигает 115 градусов (по Цельсию). Движение продолжать нельзя.
  5. Сигнальное устройство уровня топлива. Этот компонент вырабатывает звуковой сигнал, свидетельствуя о необходимости пополнить запасы топливного бака.
  6. Указатели поворотов. Индикаторы в виде стрелок направлены в правую и левую стороны. Символы мигают зеленым оттенком, сопровождаясь щелканьями реле.
  7. Сброс суточного пробега. За его активацию отвечает кнопка, присутствующая рядом с одометром.
  8. Аварийный сигнал. В активном режиме кнопка с присутствующим на ней символом бодро мигает, распространяя вокруг себя красное свечение. С ней в ансамбле мигают наружные габаритные фонари. Этот режим следует включать в аварийных случаях или иных ситуациях, ставящих водителя в «тупик» (заблудился, позвонил разъяренный шеф и пр.).
  9. Индикатор электрического усилителя. Этот оранжевый символ гаснет тем медленнее, чем сильнее вывернуты колеса в момент пуска двигателя.
  10. Символ дальнего света. Лампа «наливается» ярко-синим цветом, когда соответствующий световой режим активирован водителем.
  11. Стояночный тормоз Лада Калина. Если взвести «ручник», то данная лампа загорится красным светом.
  12. Давление масла. Данный символ загорается красным с включением зажигания и гаснет спустя 3-4 секунды после пуска мотора. Если он продолжает светиться, то двигатель нуждается в диагностировании (сначала масляная система, а затем все остальные компоненты).
  13. Габариты. Зеленого оттенка индикатор засвечивается с включением наружной габаритной светотехники.
  14. Символ подушки безопасности. Оранжевая лампа подсвечивается при включении зажигания и сразу гаснет с пуском мотора.
  15. Иммобилайзер. Это также оранжевый индикатор, показывающий состояние данного узла в режиме постановки на охрану.
  16. Монитор бортового контролера на жидких кристаллах. Верхнюю строчку занимает индикация суточного пробега. В самом низу экрана высвечивается показание наружной температуры, таймер и показания среднего значения топливного потребления автомобилем Лада Калина.
  17. Символ ремней комплекса безопасности. Не пристегнутые ремни сразу «будут пойманы» красным индикатором, который «предательски» засветится с началом движения. Вдобавок уши водителя будут «повержены» прерывистым звуковым сигналом.
  18. Индикатор АКБ. Подсвечивается во время активации зажигания и тухнет с пуском мотора. Цвет сигнальной лампы – красный.
  19. Символ минимума жидкости в системе тормозов. Алгоритм его сигнализации аналогичен только что обозначенному действию (для АКБ).
  20. Распределитель тормозного усилия. Индикатор также загорается в момент включения системы зажигания и деактивируется при запуске силовой установки.
  21. Износ колодок тормозных узлов. «Поприветствует» водителя при достижении накладками минимальной толщины.
  22. Символ АБС. Светится во время поломки компонентов системы препятствия блокировке тормозов. Аналогично предыдущим символам активируется и гаснет. Его цвет также оранжевый.
  23. Индикатор мотора. Включение зажигания LADA Kalina заставляет эту сигнальную лампу «вспыхнуть» оранжевым цветом, а пуск мотора переводит ее в неактивное состояние.

Пожалуй, это и есть полное описание значков.

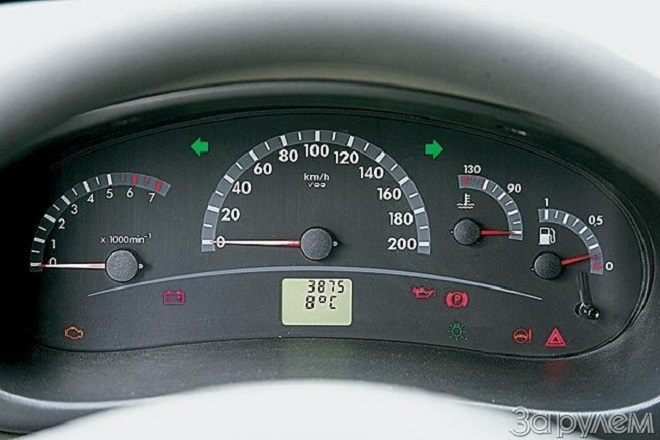

панель лада калина

Об органах управления, не касающихся щитка

К главным элементам можно отнести такие атрибуты водительского места:

  • педаль узла сцепления;
  • педальный привод тормозов;
  • педаль акселератора;
  • конечно же, руль.

Центральная часть панели также располагает дополнительными «органами»:

  • управляющие режимами отопления и проветривания салона рычажки и регуляторы;
  • орган активации климатической системы;
  • кнопка обогрева стекла кормы Лада Калина;
  • механизм открывания и извлечения пепельницы.

О тюнинге комбинации приборов

Приборный щиток в машине LADA Kalina закрыт крышкой, которая выполнена в виде накладки на прилегающую область панели. Если возникла потребность демонтировать накладку, то исполнить это совсем несложно, и тогда с легкостью меняется комбинация приборов.

Рекомендуем:  Своими руками Лада Калина универсал — отзывы и Бортжурналы на DRIVE2

Щиток приборов можно подвернуть модернизации, изменив его экстерьер.

Важно! Комбинация приборов, которую производитель применяет в LADA Kalina, идентична тем, что устанавливаются на модификациях «ВАЗ 2118» и «ВАЗ 2119».

В продаже имеется весьма популярный вариант комбинации «GF 618». Функционал этого изделия реализован по диодной технологии, вдобавок к чему в интерфейсе присутствует маршрутный контроллер. Многим владельцам штатный щиток надоедает и их преследует мысль о тюнинге LADA Kalina. Как альтернатива, можно не торопиться с приобретением модной диодной комбинации, стоимость которой может легко шокировать.

Самостоятельная модернизация также доступна большинству энтузиастов. В числе простейших мер преобразовательного характера присутствует приобретение недорогой накладки, которую можно заказать во многих интернет — магазинах.

Инструменты для работы:

  • Рожковый ключ на десять;
  • Плоскогубцы;
  • Большая и маленькая крестовые отвертки.

Внешний вид панели приборов на Лада Калина

Панель приборов на Лада Калина с обозначениями и схемой

Панель приборов на Лада Калина

  1. Тахометр. При помощи него водитель может узнать, какая частота вращения коленвала. Циферблат поделен на сектора. Если стрелка будет находиться на красном, то это означает, что двигатель работает в опасном режиме.
  2. Индикатор неисправности системы, которая управляет мотором. Эта лампочка загорается оранжевым после включения зажигания и гаснет, когда двигатель начинает работать. Если она будет гореть при работающем моторе, то это означает, что двигатель надо остановить и устранить причину неисправности. Работа двигателя с загоревшимся индикатором запрещена.
  3. Диод, который сигнализирует включение левого поворотника.
  4. Указывает на низкое давление масла в системе. После того, как мотор начинает работать, индикатор гаснет. Если лампочка будет гореть дольше 5 секунд после запуска мотора, то это будет говорить о том, что давление масла в агрегате недостаточное.
  5. ABS. Загорается при включении зажигания и через две секунды после запуска мотора гаснет. Если она будет продолжать гореть, то это станет свидетельством того, что неисправна система тормозов. Автомобиль не рекомендуется использовать в таком случае. Надо найти неполадку и устранить ее.
  6. Иммобилайзер. Горит оранжевым. Водитель по нему может определить работу системы охраны автомобиля.
  7. Охлаждающая жидкость. Индикатор отображает температуру охлаждающей жидкости в системе. После запуска мотора гаснет. Также в процесс е эксплуатации авто индикатор может загораться, когда температура жидкости будет выше 115 градусов. Когда температура опустится до 110 градусов, то лампочка потухнет. При постоянном горении этого индикатора автомобиль не рекомендуется эксплуатировать. Это может привести к выходу из строя мотора.
  8. Стояночный тормоз. После запуска мотора гаснет. Если индикатор загорится во время движения и послышится звуковой сигнал, то это будет свидетельством того, что жидкости в системе тормозов недостаточно. Если индикатор загорится, то эксплуатировать транспорт запрещается.
  9. Лампочка указывает на включение правого поворотника.
  10. Аккумулятор. Загорается красным. Гаснет после запуска двигателя. Если лампочка загорится в полнакала во время движения, то это означает, что заряд аккумулятора слабый. В таком случае неисправным может быть генератор (или ремень генератора) или регулятор напряжения. Эксплуатировать машину с горящим индикатором запрещается.
  11. Спидометр. Показывает скорость, с которой авто передвигается.
  12. ESC. Загорается желтым. Гаснет после запуска мотора. Если будет гореть во время движения «ESC OFF», то это говорит о том, что система не работает. Если лампа будет мигать во время движения, то это даст возможность водителю понять, что система работает. Во всех остальных случаях горение лампы скажет о том, что система курсовой устойчивости не работает.
  13. Переход на высшую передачу. Не применяется на этом авто.
  14. Дальний свет. Говорит о том, что в авто включен дальний свет.
  15. Противотуманки. Говорит о включенных задних противотуманках.
  16. Ближний свет. На автомобиле включен ближний свет. Если фара не горит, то проверьте предохранитель, далее замените лампу ближнего света.
  17. Передние противотуманки. Говорит о включенных передних противотуманных фарах.
  18. Сброс суточного пробега. При нажатии на кнопку счетчик обнуляется.
  19. Дисплей бортового компьютера.
  20. Незакрытые двери. Свидетельствует о том, что какая-то из дверей в автомобиле не закрыта.
  21. Топливо. Указывает на количество топлива в баке. Не рекомендуется допускать, чтобы бензин в баке полностью вырабатывался. Это может стать причиной выхода из строя топливного насоса.
  22. Давление в шинах. Показывает на недостаточное давление в колесах.
  23. Индикатор усилителя руля. Загорается оранжевым. После запуска мотора гаснет. Если лампа будет гореть во время работы двигателя, то это говорит о неисправности усилителя. Неполадку надо устранить.
  24. Непристегнутые ремни безопасности.
  25. Неисправность мотора. Не используется на авто.
  26. Состояние подушки безопасности. Гаснет после запуска мотора. Если лампа будет продолжать гореть, то это говорит о неисправности. Надо неполадку устранить, так как при необходимости подушка не раскроется.

Вид панели приборов при включении зажигания

Индикаторы на панели приборов Лада Калина при включении зажигания

Зажигание включено, загораются индикаторы проверки

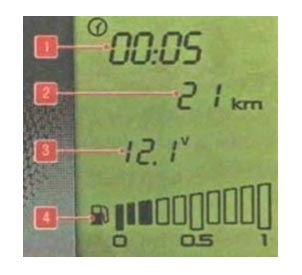

Дисплей бортового компьютера

Дисплей бортового компьютера Лада Калина

Дисплей бортового компьютера (расшифровка ниже)

Дисплей жидкокристаллический. Он представляет собой устройство, которое может отображать всю нужную информацию об авто и поездке.

Все данные обрабатываются маршрутным компьютером. Устанавливается он на авто в зависимости от комплектации. Всего есть три вида таких компьютеров. Отличие между ними состоит в количестве информации, которую они предоставляют водителю.

Информация:

  1. Текущее время или индикатор подсказки переключения передач.
  2. Пробег авто.
  3. Температура воздуха за бортом.
  4. Уровень бензина в баке.

Стандартная диагностика автомобиля Лада Калина (самодиагностика на панели приборов)

Подробнее о самодиагностике при помощи панели приборов на Лада Калина мы уже писали.

Рекомендуем:  Замена прокладки клапанной крышки лачетти

Можно провести диагностику при помощи компьютера и адаптера.

Инструкция по демонтажу и ремонту

Демонтаж приборки может потребоваться для выполнения тюнинга, замены ламп подсветки или ремонтных работ. Узнать, как снять панель приборов на Лада Калина, можно из инструкции по эксплуатации автомобиля.

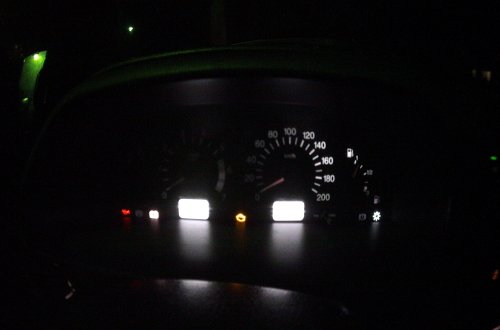

Светодиодная подсветка приборки

Светодиодная подсветка приборки

Инструменты и материалы

Прежде чем разбирать панель приборов Калина 2, необходимо приготовить следующие материалы и инструментарий:

  • набор ключей;
  • крестовую и плоскую отвертку;
  • детали и лампочки для замены.

Перед выполнением работ следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора.

Снятие торпеды Калины

Снятие торпеды Калины

Алгоритм действий

Процедура разборки состоит из следующих шагов:

  1. Воспользовавшись крестовой отверткой, нужно выкрутить два самореза.
  2. Далее необходимо снять накладку с панели приборов.
  3. На следующем этапе выводятся из сцепления пружинные фиксаторы.
  4. Выкрутив два винта, нужно сдвинуть панель на себя.
  5. Фиксатор, удерживающий колодку, нужно поддеть с помощью плоской отвертки и повернуть.
  6. Далее нужно отсоединить разъемы с проводами и можно спокойно снимать приборку.
  7. Для снятия стекла с щитка приборов следует отщелкнуть пластмассовые фиксаторы.

После демонтажа можно производить замену неисправных деталей и лапочек подсветки. Если перегорели светодиодные сигнализаторы на Лада Калине, то их заменить невозможно, так как они впаяны. В этом случае нужно менять полностью панель приборов Лада Калина 2.  Приборка Калина собирается в обратной последовательности.

Таким образом, зная, как разобрать панель на Калине, можно самостоятельно выполнить ее ремонт, если не горит подсветка или сигнальные лампочки.

Почему перегорают или перестали работать лампы: причины и последствия

Перегоревшие лампы усложняют контроль водителя над показаниями приборов авто

Условия работы подсветки не идеальные: тряска, перепады температур, возможные скачки напряжения бортовой сети и так далее. При движении необходимо включать ближний свет фар. Вместе с ним включается и подсветка приборов. Это способно сократить срок службы ламп, и со временем не вся панель подсвечивается равномерно.

Главная опасность перегорания ламп в комбинации приборов заключается в том, что часть из них — контрольные. В этом случае вы можете не узнать о выходе из строя отдельных узлов машины. А неравномерная подсветка смотрится некрасиво.

Замена ламп – нюансы

Иногда сказать, какая именно лампочка на модели 2114 утратила работоспособность, затруднительно. В этом случае вытаскиваются все и проверяются мультиметром. Для этого:

  • установите тестер на омы;
  • один щуп прижмите к боковине цоколя, а второй к нашлепке, установленной в нижнем его торце;
  • если стрелка сдвинется, то спираль накаливания исправна.

Важно помнить, что описанная процедура в случае с диодными лампами не подходит. Здесь используется иной принцип работы. Мультиметр необходимо переключить в режим проверки диодов. Щупы присоединяются так же, но в процессе тестирования меняются местами – в одну сторону ток идет без ограничений, а в другую – не пропускается вовсе.

Тестер требуется по одной причине – лампочка очень невелика и чисто на глаз определить исправность нитки накаливания практически невозможно. Измерительный же прибор помогает быстро справиться с задачей.

Опытные автолюбители советуют после разборки панели приборов заменить сразу все лампы, ведь они недорогие. В противном случае есть риск, что одна или несколько старых вскорости сгорят, и все работы придется выполнять заново.

Когда новые лампы установлены, верните приборный щиток в салон, подключите к нему провода, но не фиксируйте. Далее:

  • включите зажигание;
  • проверьте, как функционирует подсветка и индикаторы (ручного тормоза, поворотников и т. д.).

Если все оказывается в порядке, то прикрутите панель шурупами.

Выбор ламп

При выборе ламп можно пойти двумя путями:

  1. Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
  2. Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Основные выводы

Замена лампочек в приборной панели Лады Калины не представляет сложности и вполне может быть произведена своими руками. Понадобятся несложные действия:

  • подготовка необходимых инструментов и светильников;
  • демонтаж приборной панели;
  • извлечение проблемных элементов и установка новых;
  • сборка панели в обратном порядке.

Подведем итоги

Замена лампочек в приборной панели в авто LADA Kalina является необходимым мероприятием. От исправности освещения панели во многом зависит безопасность водителя, ведь время, затрачиваемое им на изучение показаний приборов в темное время, будет существенно меньше, когда весь перечень осветительных элементов сохраняет свой функционал. Сделать это не проблематично, тем более, если знать, как поменять.
